S3-6尾巷掘進施工作業規程

S3-6尾巷掘進施工作業01manbetx
第一章 工作麵基本概況
第一節 工作麵井上下及煤層對應關係
1、巷道名稱：S3-6尾巷。
2、巷道用途：主要用於該工作麵的通風、排放瓦斯。
3、井上位置：地麵位置在南滸莊南部，王莊村北部。
第二節 工作麵上下左右四鄰關係、采掘情況及影響
S3-6尾巷井下位置：位於S3-6軌順的東幫，北接S3-6軌順斜巷，南接S3-6切眼東端貫眼（未掘）。（附巷道布置平麵示意圖）
S3-6尾巷平麵布置圖 單位：mm

第二章 地質概況
第一節 煤層賦存特征
3＃煤位於山西組的中、下部，為全井田可采。根據臨近鑽孔統計確定該工作麵煤層總厚為5.82～6.50米，平均厚度為6.14米，含夾矸一至二層，平均厚度為0.20米，煤層結構4.58（0.20）1.36。3＃煤直接頂板為泥岩，平均厚度2.58m；老頂為中砂岩，平均厚度6.14m；直接底為泥岩或中砂岩，平均厚度2.74m；老底為細砂岩，平均厚度4.48m。
第二節 地質構造情況
該工作麵總體構造為一背斜構造，背斜軸部位於距S3回風下山約500米位置。工作麵範圍內發育有X5（長軸約54米，短軸約45米）、X24（長軸約79米，短軸約52米）、KX20（長軸約56米，短軸約39米）陷落柱，經打鑽探測均不含水；KX20陷落柱的西邊界及X24陷落柱的東邊界均未確定，因此掘進接近陷落柱時，應打鑽進行圈定邊界工作。
第三節 預測瓦斯、火、煤層情況
工作麵煤塵具有爆炸性危險，該煤層無自然發火現象。瓦斯相對湧出量為7.81m3/min。地溫小於26度，地壓正常。

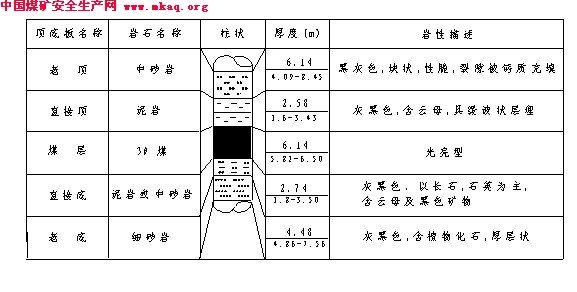

煤層頂底板柱狀圖

第四節 水文地質情況
3號煤上部發育有7、8、9、10、11、12號6個砂岩含水層，除7、8號含水層距3號煤層較近外，其它含水層距3號煤層較遠，而7、8號含水層為弱含水層。因此，各含水層水對巷道掘進影響不大；由於該工作麵巷道掘進將繞過三個陷落柱邊緣，施工中要注意觀測出水量情況，發現異常，應立即停止掘進，待查明出水原因，排除奧灰水突水後方可繼續掘進。預計正常湧水量為5m3/h，最大湧水量為10m3/h。
另該工作麵屬於承壓開采區域，3＃煤底板標高為+453～+495m我礦奧灰水水位標高為＋651，承壓156～198米高水柱，大的斷層和陷落柱可能導通該含水層，為潛在的突水危險因素，進行掘進工程時要引起高度重視。
第三章 巷道布置情況
第一節 巷道簡述
S3-6尾巷 設計淨長度513m，S3-6軌順在掘完 設計長度後，調轉掘進機，在 設計尾巷位置（與軌順斜巷成115°尾巷與S3-6軌順正巷中間淨煤柱18米），開口抹角向南以5°上坡找頂板，找到頂板後沿頂板掘進S3-6尾巷，尾巷長度513m。
S3-6尾巷采用高強高預應力可變形讓壓錨杆+W鋼帶、雙鋼筋拖梁組合支護，巷道全斷麵成矩形，巷道淨寬4.5m，淨高3.2m，淨斷麵14.4m2，巷道沿頂板掘進，開口掘進44m時，與尾巷成90°角向正東抹角掘進S3-6尾巷與S3-5尾巷聯絡巷，聯絡巷淨寬4.5m，淨高3.2m，淨斷麵14.4m2，聯絡巷貫通後退出掘進機向南繼續掘進S3-6尾巷正巷。
第二節 施工順序
我隊在掘進完軌順後在調轉掘進機與軌順斜巷成115°角開口向正南掘進S3-6尾巷。
S3-6尾巷開口平麵布置圖

第三節 巷道中腰線布置
