礦井通風畢業設計含畢業設計說明書

作者：佚名 2010-03-20 21:10 來源：本站原創

牛馬司煤礦礦井通風設計說明書
設計人：胡尚梓
指導老師；何廷山
設計時間：2009年6月6日
目錄
任務書………………………………………………………………
第一章擬定礦井通風係統………………………………
第二章計算分配礦井總風量………………………………
第一節計算礦井總風量…………………………………
第二節分配礦井風量……………………………………
第三章計算礦井總阻力……………………………………
第四章設備選型………………………………………………
任務書
某礦井地質與開拓開采情況如下，試進行礦井通風設計。
井田走向長8400m，傾角α= ，采煤工作麵的瓦斯絕對湧出量3.2m3/min，掘進工作麵的瓦斯湧出量2.6m3/min，煤塵具有爆炸危險性。礦井開拓開采情況如下：
（1）礦井生產能力與服務年限。礦井生產能力為0.9Mt/a，服務年限46a。

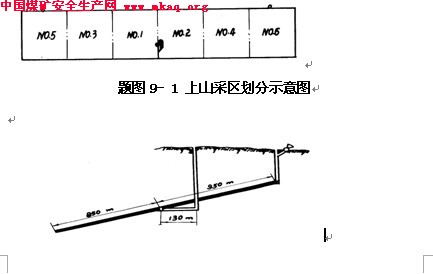

（2）礦井開拓方式與采區劃分。礦井采用立井單水平上下山分區式開拓。全礦井共劃分12個采區，上山部分6個（見題圖9-1），下山部分6個。上山部分服務年限25a，下山部分服務年限21a。礦井開拓係統如題9-2所示。主、副井布置在井田中央，通過主石門與東西走向的運輸大巷相連通。總回風巷布置在井田的上部邊界，回風井分別布置在上山采區NO.5、NO.6上部邊界中央，形成兩翼對角式通風係統.
題圖9- 2 開拓係統示意圖

（3）采煤方法。采區巷道布置如題圖9-3所示。礦井有兩個采區同時生產，共3個采煤工作麵，其中兩個生產，一個必用；采煤方法為走向長臂普通機械化采煤。工作麵長150m，采高2.2m，采區全部跨落法管理頂板，最大控頂距4.2m最小控頂距3.2m；最大班工作人數26人；作業形式為兩采一準。每個采區各有兩個煤巷掘進工作麵，采用打眼放炮破煤。（4）礦井工作製度。礦井年工作日330d，工作製度為“三八”作業。井下最大班工作人數12人。

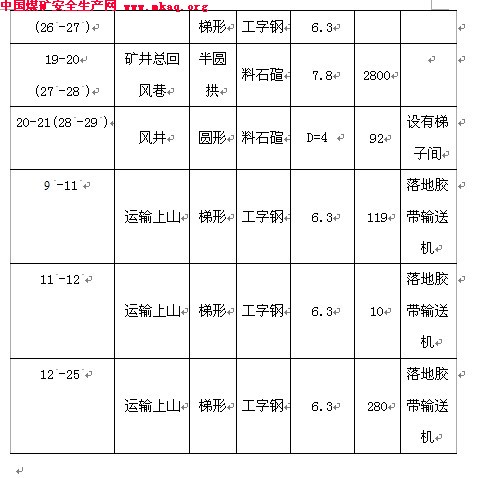

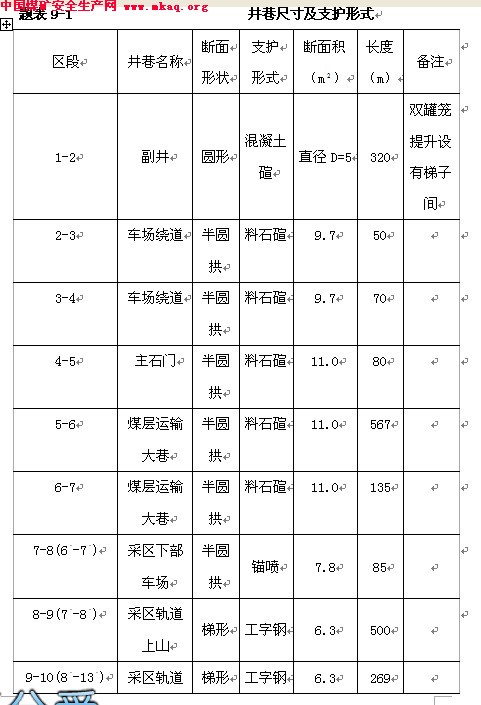

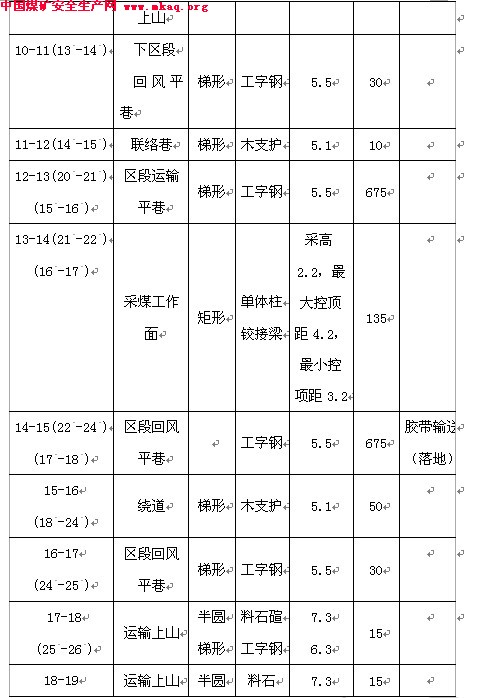

（5）井巷尺寸及支護情況見題表9-1.

第一章擬定礦井通風係統

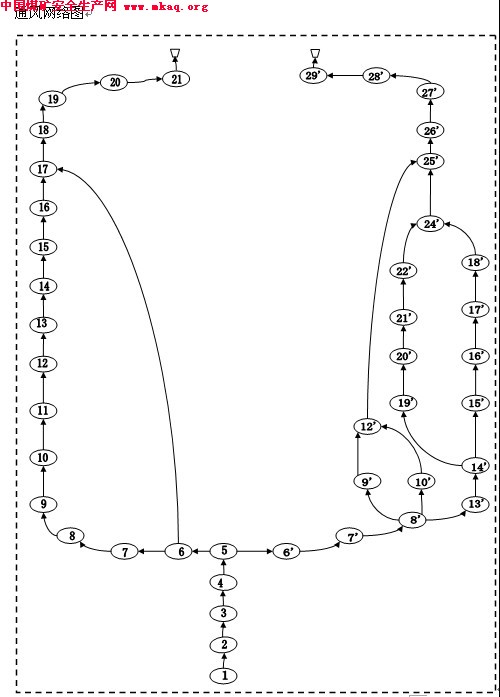

根據礦井各方麵條件，及所給已知參數，決定設計該礦為兩翼對角式通風，通風係統采用一進兩回，通風機工作方式是抽出式通風。

第二章計算分配礦井總風量

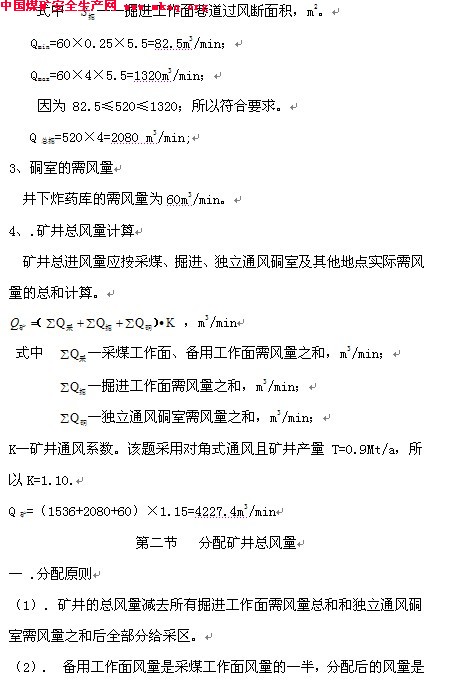

第一節計算礦井總風量

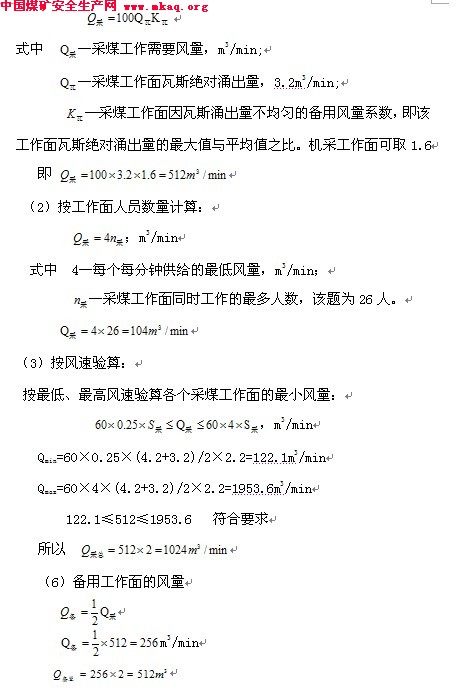

一、計算原則
礦井需風量應按照“由裏往外“的計算原則，由采、掘工作麵、硐室和其他用風地點的實際最大需風量總和，再考慮一定的備用風量係數後，計算出礦井總風量。
（1）按該用風地點同時工作的最多人數計算，每人每分鍾供給風量不得少於4m3。
（2）按該用風地點風流的瓦斯、二氧化碳和其他有害氣體濃度、風速以及溫度等都符合《01manbetx 》的有關規定分別計算，並取其中最大值。

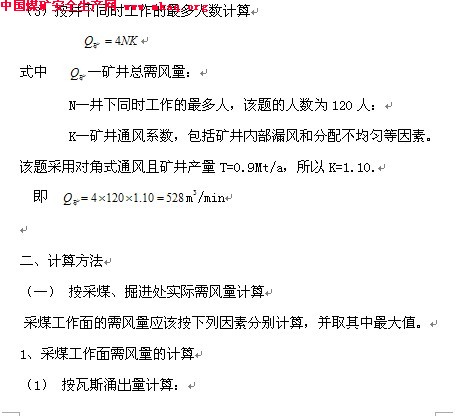

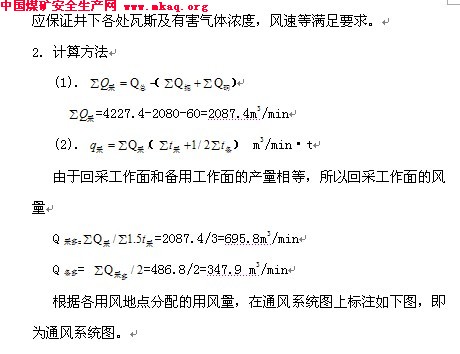

（3）按井下同時工作的最多人數計算

第三章計算在礦井總阻力
一、礦井通風總阻力的計算原則
（1）如果礦井服務年限不長（10～20年），選擇達到設計產量後通風容易和困難兩個時期分別計算其通風阻力；
（2）通風容易和通風困難兩個時期總阻力的計算，應沿著這兩個時期的最大通風阻力風路，分別計算各段井巷的通風阻力，然後累加起來，作為這兩個時期的礦井通風總阻力。
（3）礦井通風阻力不應超過2940Pa。
（4）礦井井巷的總局部阻力，新建礦井（包括擴建礦井獨立通風的擴建區）宜按井巷摩擦阻力的10%計算；擴建礦井宜按井巷摩擦阻力的15%計算。

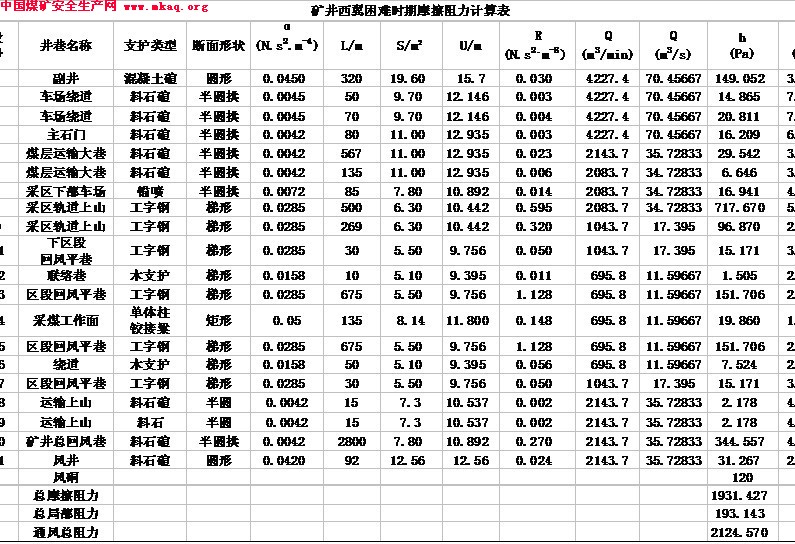

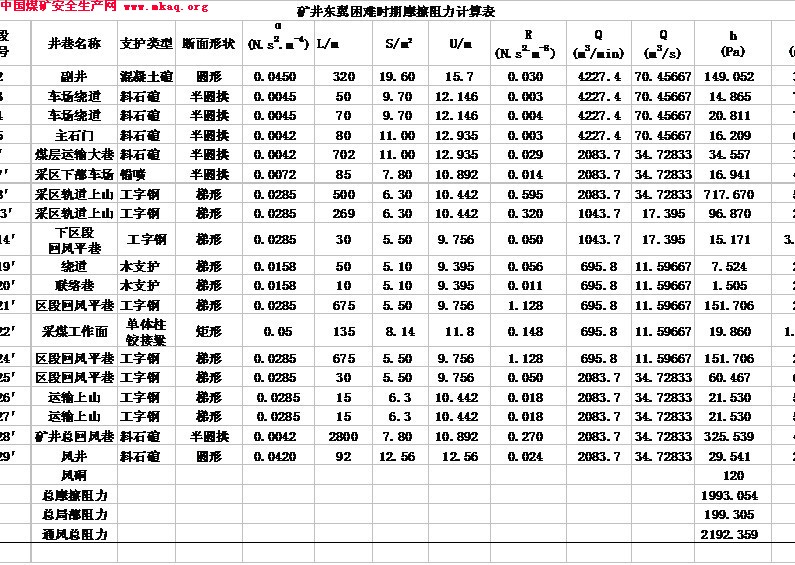

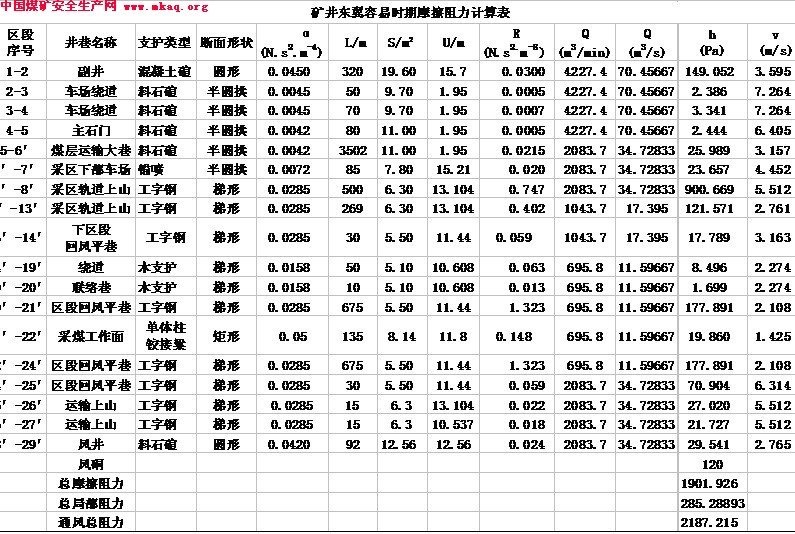

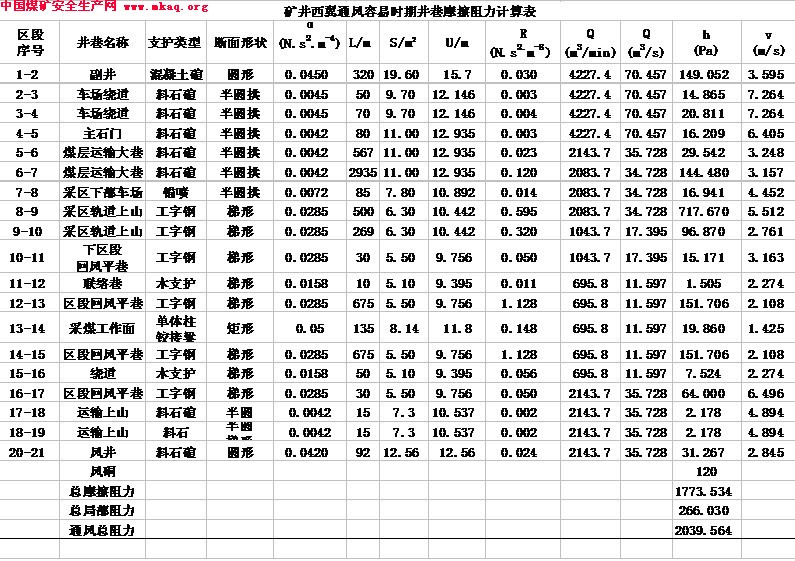

二、礦井通風總阻力的計算方法
如下表：

第四章選擇礦井通風設備
一、計算通風機的風量Q通
考慮到外部漏風，主要通風機風量
Q通=K•Q礦，m¬3/s
式中 Q礦———礦井總風量，35.728m¬3/s；
K——漏風損失係數。取1.1
Q通=1.1×35.728=39 m¬3/s
二、計算通風機的風壓，H通靜大
H通靜大=h阻難+h硐
H通靜大=2124.57+120=2244.57Pa
三、選擇通風機

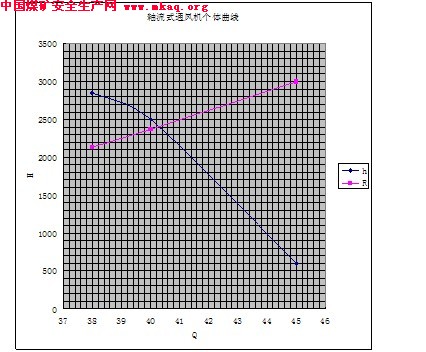

根據計算Q通和H通靜大結合通風機的個體特性曲線圖表上選擇合適的風機，風壓特性曲線圖如下：
四.選擇電動機
1.計算通風機輸入功率
P通大=Q通•H通靜大/1000η通靜
P通大=39×2244.57/1000×0.9=97.26kW
2.選擇電動機
兩個時期可選一台電動機，電動機功率為
P電=P通大•K電/η電•η傳
K電取1.2，η電=0.93，η傳=0.9
P電=97.26×1.2/0.93×0.9=139.44kW
