《電子技術》考試試題
一、填空：（每空1分，共30分）
1、半導體的基本特性有_________、_________、___________。
2、PN結的主要特性是_______________性。
3、二極管的主要參數有_________________、________________。
4、三極管的主要功能是_____________________。
5、三極管有_________、_________、__________三種工作狀態。
6、三極管工作在放大狀態的外部條件是：發射結 偏，集電結__ 偏。
7、三極管是_ _____控製器件；場效應管是___ ____控製器件。
8、靜態工作點偏高，信號波形容易產生_______失真，偏低容易產生 _ ___失真。
9、影響工作點穩定的主要因素是___________。
10、________是放大電路中穩定工作點常用的方法。
11、共射極單管放大電路輸出電壓與輸入電壓相位_____。射極輸出器輸出電壓與輸入電壓相位________。
12、 多級放大器常用的耦合方式由___ ____、__ _____、__ ______三種。
13、單相全波整流電路中，輸出電壓U0 =_____U2 ，URM = ____U2。加電容濾波後U0 =_____U2 。
14、串聯型穩壓電路由_____、_______、______、_____四部分組成。
二、名詞解釋：（每小題3分，共15分）
1、靜態工作點：
2、零點漂移：
3、交越失真：
4、整流：
5、非線性失真：
三、簡答：（每小題4分，共20分）
1、什麼是三極管的電流放大作用？
2、放大器為什麼要設置合適的靜態工作點？
3、差動放大電路對差模信號、共模信號各有什麼作用？
4、負反饋對放大器的性能有何影響？
5、什麼是穩壓管的穩壓作用？
四、判斷：（每小題3分，共9分）
三極管三個電極的對地電位如圖所示，試判斷各管處於什麼狀態？

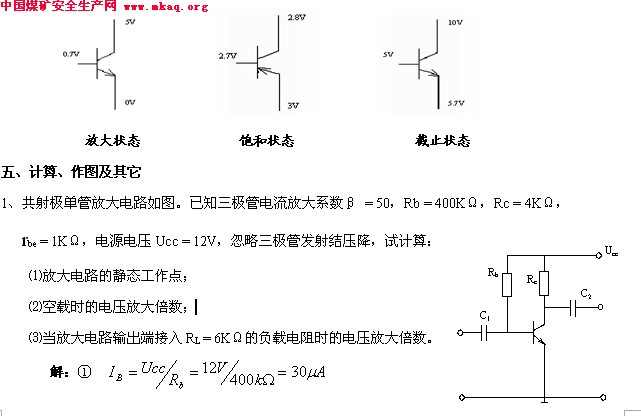

1、（10分）共射極單管放大電路如圖。已知三極管電流放大係數
β = 50，Rb = 400KΩ，Rc = 4KΩ，rbe = 1KΩ，電源電壓 Ucc = 12V，忽略三極管發射結壓降，試計算：
⑴放大電路的靜態工作點；
⑵空載時的電壓放大倍數；
⑶當放大電路輸出端接入RL = 6KΩ的負載電阻時的電壓放大倍數。

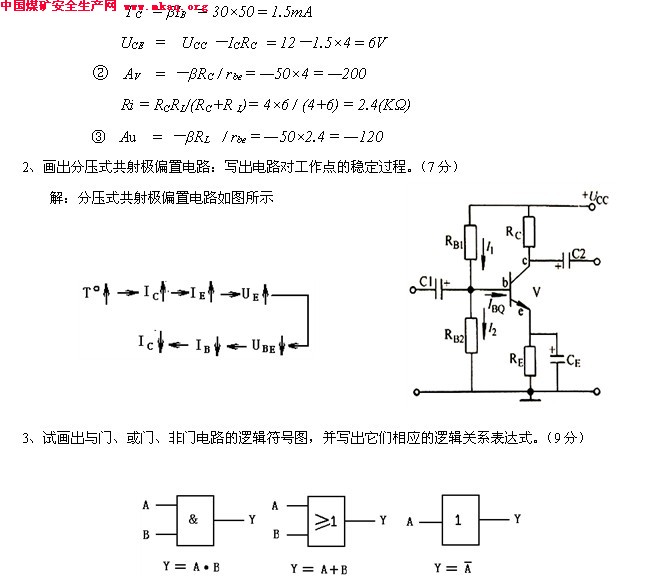

2、畫出分壓式共射極偏置電路：寫出電路對工作點的穩定過程。（7分）
3、試畫出與門、或門、非門電路的邏輯符號圖，並寫出它們相應的邏輯關係表達式。（9分）
電 子 技 術
一、填空：
1、半導體的基本特性有 光敏特性 、熱敏特性 和 參雜特性。
2、PN結的主要特性是 具有單向導電性 。
3、二極管的主要參數有 最大整流電流 、 最高反向工作電壓。
4、三極管的主要功能是 電流放大作用 。
5、三極管有 放大 、 截止 、 飽和 三種工作狀態。
6、三極管工作在放大狀態的外部條件是：發射結正向偏 、集電結反向偏。
7、三極管是 電流 控製器件；場效應管是 電壓 控製器件。
8、靜態工作點偏高，信號波形容易產生 飽和 失真，偏低容易產生 截止 失真。
9、影響工作點穩定的主要因素是 環境溫度的影響 。
10、采用 負反饋 是放大電路中穩定工作點常用的方法。
11、共射極單管放大電路輸出電壓與輸入電壓相位 相反 ，
射極輸出器輸出電壓與輸入電壓相位 相同 。
12、 多級放大器常用的耦合方式 由直接耦合 、 阻容耦合 、 變壓器耦合 三種。
13、單相全波整流電路中，輸出電壓U0 = 0.9 U2 ，URM = U2。加電容濾波後U0 = 1.2 U2 。
14、串聯型穩壓電路由 取樣環節 、 基準電壓環節 、 比較放大環節 和 電壓調整環節 四部分組成。
二、名詞解釋：
1、(放大電路的)靜態工作點：
三極管放大電路在沒有交流信號輸入時，在其各極所施加的直流電壓與直流電流值的大小
就是三極管的靜態工作點。
2、(放大電路的)零點漂移：
在運算放大器中，在沒有信號輸入時，輸出信號偏離零點而不為零的現象
就叫放大器的零點飄移。
3、交越失真：
在乙類推挽功率放大電路中，兩管交替工作，在波形交接處所出現的失真就叫交越失真。
4、整流：
整流就是利用二極管的單向導電性將交流轉變為直流的過程。
5、非線性失真：
三極管工作在非線性特性區域時，對信號所產生的波形失真就叫非線性失真。
三、簡答：
1、什麼是三極管的電流放大作用？
答： 三極管基極電流有一微小變化能引起集電極電流產生較大變化，
就叫三極管的電流放大作用。
2、放大器為什麼要設置合適的靜態工作點？
答： 因為不設置靜態工作點，或靜態工作點設置的位置不合適，放大器的輸出信號會產生去失真，故放大器必須設置合適的靜態工作點。
3、差動放大電路對差模信號、共模信號各有什麼作用？
答： 差動放大器對差模信號具有放大作用，對共模信號具有抑製作用。
4、負反饋對放大器的性能有何影響？
答： 負反饋對放大器性能的影響有①使放大電路的放大倍數降低，
②放大倍數的穩定性提高，③能減小非線性失真。
5、什麼是穩壓管的穩壓作用？
答： 通過穩壓管的電流在很大範圍內變化時，而穩壓管兩端的電壓基本保持不變
四、判斷：

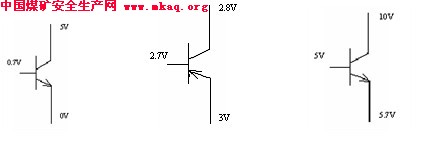

三極管三個電極的對地電位如圖所示，試判斷各管處於什麼狀態？
