煤礦用側卸裝岩機出廠檢驗規程

江陰市港虹礦山設備有限公司

1、範圍
本01manbetx 規定了本公司生產的煤礦用側卸裝岩機（以下簡稱裝岩機）的出廠技術要求、試驗方法、合格判定等內容。
2、出廠檢驗技術參數
裝岩機的出廠檢驗技術參數見下表1

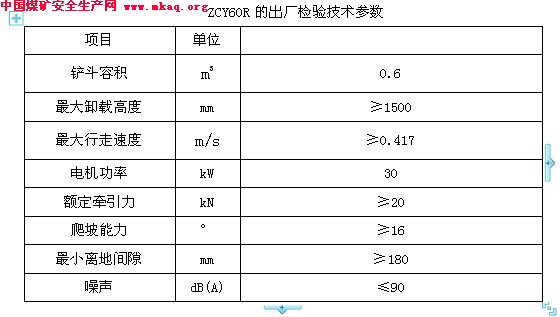

ZCY60R的出廠檢驗技術參數

3、外觀要求
3.1 轉動件的覆蓋板上塗紅漆；鏈軌節、履帶板、鏟鬥內壁塗黑漆。油漆表麵不得有氣孔、流掛、裂縫、漏塗等缺陷
3.2 產品的技術參數應符合表1的規定值。
3.3 工作機構動作應靈活。
3.4 各操作手柄、按鈕及製動機構應靈活、可靠。
3.5 各密封處不得有滲漏現象。
4、試驗方法
4.1 整機外觀質量用目測檢驗。
4.1.1 整機出廠時逐台進行4 小時的空載試驗和4 小時的鏟裝負載試驗。
4.2 空載試驗內容
4.2.1 機器在平整的混凝土地麵上往返行駛和轉向，運行平穩、操作靈活，各部件不得有異常響聲。
4.2.2 鏟鬥升降、裝載、側卸靈活自如，無異常響聲。
4.3 負載試驗內容
4.3.1 負載試驗在混凝土路麵上物料堆高不小於1.0 米。
4.3.2 檢查機器裝載時各部件運行情況，若出現故障前麵試驗作廢，在故障排除後重新開始試整機外觀
質量用目測檢驗。
4.3.3 試驗最低連續時間不得少於4 小時。試驗時係統油溫不得大於65°C，不得有油向外泄漏。
驗。負載試驗最低連續時間不得少於4 小時。試驗時係統油溫不得大於65°C，不得有油向外泄漏。電
動機外殼溫升不得超過規定值。
4.4 密封性能試驗
4.4.1 整機在額定壓力1.25 倍時，所有承壓件不出現異常，目測各密封處有無漏油。
4.4.2 裝岩機鏟鬥裝滿後升到最高處，測量鏟鬥下沿離地高度，並立即關掉油泵電機，每隔3 分鍾測量一
次鏟鬥離地高度變化，持續15 分鍾，用米尺和秒表測量並做記錄。
5 檢驗規則及合格判定
5.1 每台產品都必須進行出廠檢驗，檢驗步驟按“4試驗方法”的步驟進行，出廠檢驗項目有一項不合格，即判定該台產品不合格，出廠檢驗項目全部合格後方可出廠。返工、返修的產品，不管其它項目檢測結果如何，一律按“4試驗方法”的步驟重新進行出廠檢驗。
5.2 質檢部可在有條件的情況下，每隔一年對產品按企業 標準Q/320281AGH03-2010《 煤礦用側卸裝岩機》、中規定的型式試驗內容進行一次檢驗，確保產品質量。
6檢驗記錄
每台產品應有《成品檢驗記錄單》，《成品檢驗記錄單》應載明產品編號、生產日期，記錄測試數值、並由成品檢驗員做出合格判定。
7、標誌、包裝、運輸、說明書、儲存
7.1 標誌
7.1.1 裝岩機應在規定位置固定產品標牌。
7.1.2 產品標牌內容包括：
（a）產品名稱、型號；
（b）主要技術參數及外形尺寸
（c）出廠編號及製造日期
（d）製造廠名稱
（e）安標證號及發證日期
7.1.3 在產品的兩側和後部醒目處應有製造廠名稱和產品型號標記。
7.1.4 防爆電機外殼上應有相應的防爆標誌及 安全標誌。
7.2 包裝
7.2.1 產品采用整體裸裝運輸，多路閥、油泵、開關和司機座等部位用塑料布包紮，隨機備件和專用
工具應裝在有防水內襯的封閉箱中。
7.2.2 隨機供應的技術文件應用塑料袋封裝，妥善地裝在隨機配件箱內，其中包括：
(a)產品合格證；
(b)使用說明書；
(c)隨機配件清單；
(d)裝箱單；
(e)安標證書
7.3 儲存
7.3.1 產品應儲存在幹燥、通風的地方，履帶不得與地麵直接接觸。
7.3.2 每隔六個月檢查產品的儲存狀況，必要時重新做防鏽處理。
7.4 每台產品應有隨機工具和常用易損件
隨機備件明細表
序號 代 號 名 稱 數 量 備 注
1 ZBJ83004 浮封膠圈 2 行走減速器用
2 ZBJ83004 浮封環108 2 行走減速器用
3 NWU-150-250-100 吸油過濾器 1
4 TEX2-400×20Q2 回油濾芯 1
5 MJC025.2-1A 履帶板 4
6 MJC02.2-2 活銷 1
7 MJC02.3.2.1 單向閥 1
8 GN3452.1-1992 O形密封圈31.5×2.65 1
9 GB6176-76 螺母M12×1.5 10
10 GB5785-85 螺栓M12×1.5×40 10
11 MW(135)05-8 密封膠圈 4 密封履帶用
12 GN10708.3-89 防塵圈FA80×90×6.3 2 張緊機構用
13 HG4-335-66 Y形密封圈60×80 2 張緊機構用
14 KJ10-16 16U形卡 10
15 KJ10-19 19U形卡 5
16 KJ10-32 32U形卡 5
17 GB3452.1-82 O形密封圈25×1.8 10
18 GB3452.1-82 O形密封圈33.5×3.55 2
19 GB3452.1-82 O形密封圈69×2.65 2
20 GB3452.1-82 O形密封圈71×5.3 2
21 GB1235-76 O形密封圈20×2.4 10 16膠管用
22 GB1235-76 O形密封圈24×2.4 5 19膠管用
23 GB1235-76 O形密封圈38×3.5 2 32膠管用
24 燈泡24V 2
25 BZCY-40-300型 測壓裝置 2
26 操縱閥座 2
27 鐵工具箱 1

隨機工具明細表
序號 代 號 名 稱 數量 備 注
1 活動扳手15寸 1把
2 兩用扳手13 1把 （M8螺栓用）
3 兩用扳手16 1把 （M10螺栓用）
4 兩用扳手18 1把 （M12螺栓用）
5 兩用扳手24 1把 （M16螺栓用）
6 兩用扳手36 1把 （M24螺栓用）
7 套筒13 1個 （M8螺栓用）
8 套筒16 1個 （M12螺栓用）
9 套筒18 1個 （M12螺栓用）
10 套筒19 1個 （M12螺栓用）
11 套筒24 1個 （M16螺栓用）
12 套筒36 1個 （M24螺栓用）
13 內六角加長扳手5 1把 （M6內六角螺栓用）
14 內六角加長扳手6 1把 （M24螺栓用）
15 內六角加長扳手8 1把 （M24螺栓用）
16 隨機專用工具 1把
17 傳動附件（一） 1把
18 傳動附件（二） 1把
19 傳動附件（三） 1把
20 傳動附件（四） 1把
