如何根據浮沉試驗數據繪製原煤可選性曲線？
它包括灰分特性曲線(λ曲線)、浮物曲線(β曲線)，沉物曲線(θ曲線)、密度曲線(δ曲線)和密度± 0.1曲線(ε曲線)等 5條曲線。

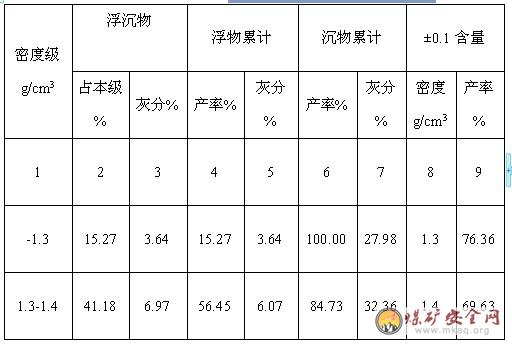

表54 某廠原煤樣浮沉試驗結果

根據浮沉試驗數據，繪製可選性曲線的步驟為：
(1)浮物曲線：由表中的第4、5列對應數據各點做平滑曲線而成，反映了浮物的累計質量分數與平均灰分之間的關係。
(2)沉物曲線：由表中的第6、7列對應數據各點做平滑曲線而成。
(3)密度曲線：各個相對密度與第4列中的各對應數字所表示的各點做平滑曲線而成。
(4)密度± 0.1曲線：由表中的第8、9列對應數據各點做平滑曲線而成。
(5)灰分特性曲線：由第3、4列兩項第一個對應數據得一點，由此點向左引水平線到縱坐標為止和向上引垂線到頂部為止，得到第1個方塊，此方塊的麵積代表相對密度小於1.3這部分煤所含的灰分重。第2個對應數據得2點，由此點向左引水平線到縱坐標為止和向上引垂線到頂部為止，得到第2個方塊，此方塊的麵積代表相對密度為1.3~1.4這部分煤所含的灰分重。按同樣的方法，得到第3、4、5、6個方塊，其麵積分別代表1.4~1.5、1.5~1.6、1.6~1.7、1.7~1.8、1.8~2.0這幾個部分的煤所含的灰分重。各方塊的麵積總和代表原煤所含灰分重。取各方塊右邊高度的中點，劃成平滑曲線，即為原煤灰分分布曲線，表示浮物或沉物產率與分界灰分的關係。
