機電隊中央泵房水泵自動化操作規程

機電隊中央泵房水泵自動化01manbetx 01manbetx
一、人工電動操作
1、啟泵前的準備：
在手動操作前首先檢查一下高爆開關、PLC就地櫃是否帶電，按下PLC就地櫃的就地方式按鈕，待就地方式指示燈亮，就滿足水泵的啟動條件
2、水泵啟動
1）、按下操作箱上球閥開按鈕，待球閥開到位，觀察負壓表。
2）、等到負壓滿足水泵啟動條件，按下電機啟動按鈕，待電機開關合閘後，觀察壓力表，待壓力正常，按下球閥關按鈕，球閥自動關到位。
3）、待壓力表顯示的壓力正常後，按住電動閘閥開按鈕等到電動閘閥開到位，鬆開閘閥開按鈕。
4）、水泵啟動正常後，再巡檢一下水泵的球閥、閘閥，電機等設備是否正常。

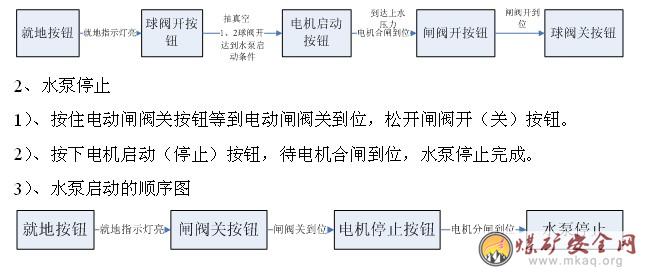

5）、水泵啟動的順序圖

二、水泵PLC櫃一鍵啟停
1、啟動前準備：
在水泵PLC櫃一鍵啟停前首先檢查一下高爆開關、PLC就地櫃、PLC集控櫃是否帶電，按下PLC就地櫃的就地方式按鈕，待就地方式指示燈亮，就滿足水泵的啟動條件。
2、水泵PLC一鍵啟動
1）、按下水泵PLC上的啟動按鈕，觀察水泵球閥、負壓表、電機、閘閥的運行情況，各種參數正常水泵就正常啟動。

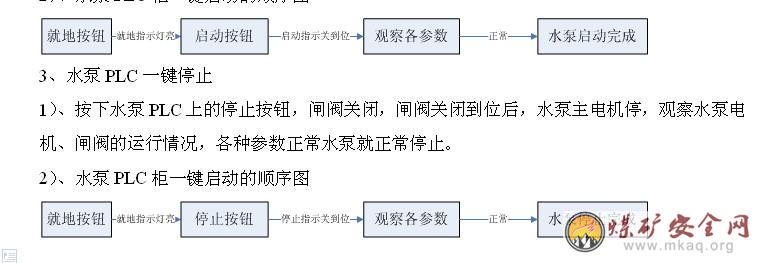

2）、水泵PLC櫃一鍵啟動的順序圖

三、水泵的自動方式
1、啟泵前的準備：
在水泵PLC櫃自動方式前首先檢查一下高爆開關、PLC就地櫃、PLC集控櫃是否帶電，在水泵上位機上設置好水位，按下PLC就地櫃的自動方式按鈕，待自動方式指示燈亮，等待啟泵和停止。
在峰時、平時、穀時分別設置啟泵/停泵水位如表1：

2）、觀察真空表，達到啟動電機條件時，給變電所工作人員（給配電工發）一個信號。
3）、變電所工作人員（配電工）接到命令，合上相對應的高爆開關，觀察壓力表
4）、待壓力表達到水泵上水的數值（正常壓力）時，開始用杠杆開啟閘閥，把閘閥開到位。
5）、等閘閥開到位後，再用球閥的手柄逆時針的轉動球閥，待球閥關到位，水泵啟動完畢。
3、水泵的人工操作啟動（手動操作水泵停車）
1）、用杠杆開啟（關閉）閘閥，把閘閥開到位後給變電所得工作人員（配電工），一個停泵的信號。
2）、變電所得到後信號，分掉高爆開關，水泵停止完畢。

五、水泵啟停過程中的應急狀況的處理
1、就地方式下按鈕不起作用
1）、PLC櫃可能沒有送點，把電送上。
2）、PLC櫃CPU處於停止狀態，把CPU打到RUN狀態。
3）、PLC櫃沒有打到“就地”位置，把PLC打到就地狀態。
2、一鍵啟停過程無反應。
1）、集控櫃是否送上電。
2）、察看PLC就地櫃的故障指示燈是否亮，如有故障，按下複位鍵或重啟一下PLC就地櫃。
3、特殊狀況：斷掉PLC就地櫃的電源，手動處理水泵的啟停。
