-115m中C5~6K4ML施工技術安全措施

-115m中C5~6K4ML施工技術安全措施
編 製：
安全部長：

生產部長：

生產副總：


總工程師：

-115m中C5~6K4ML施工
技術安全措施
根據采掘計劃，現將進行-115m中C5~6K4ML掘進，特編製此措施，請相關單位嚴格遵照執行。
一、巷道布置及警戒：

1.必須嚴格按直巷大於200m，拐彎巷大於150m的原則在所有可能通往放炮磧頭的巷道中設置警戒，並按此規定距離在新鮮風流中設拉炮點。

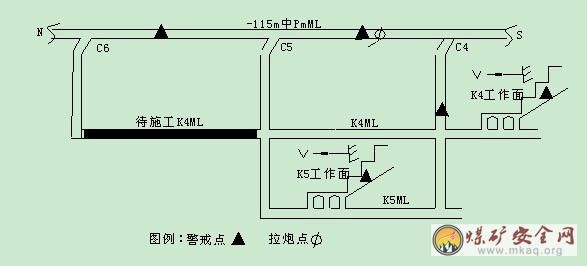

2. 共設5個警戒點：在-115m中C5南、北90m處各設一個，-115m中K4工作麵2T設一個，在-115m中C4內安設一個，在-115m中K5采煤工作麵2T設一個，在C5南邊警戒處安設拉炮點（如上圖所示）。
3.警戒必須由當班班長親自負責設立和撤除，並保證警戒區內不得有任何人員。
二、通風及瓦斯檢查：
1.采用局部通風機壓入式通風，局部通風機型號及位置由通風區現場確定，風筒吊掛整齊、平直、迎頭風筒不落地，且風筒口距磧頭的距離控製在5m範圍內。
2.瓦斯檢查：瓦斯檢查員必須嚴格執行瓦斯檢查製度不得空班漏檢和假檢，並做到：
1）若磧頭風流中瓦斯濃度達到1.5%或風流中瓦斯濃度超過1.0%時必須停工撤人進行處理。
2）若放炮點附近20m內風流中的瓦斯濃度達到１.0%時，嚴禁裝藥放炮。
３）磧頭及巷道內，體積大於０.5m3的空間內積聚的瓦斯濃度達到２.0%時，附近２０m內必須撤人進行處理。
三、掘進巷道工程規格、錨杆支護及質量要求：
1.巷道斷麵規格：K4ML做直牆梯形斷麵，其上淨寬×下淨寬×淨高=2000×3200×2200mm。
3.水溝布置在天板側，規格上淨寬×下淨寬×淨高=350×250×250mm。保證水溝暢通，水溝可落後磧頭20m。
4.巷道坡度：具體由測量掌握，施工隊以腰線施工，腰線距軌麵高1m。
5.錨杆支護要求：
1）巷道棚頂：用3根螺紋鋼等強預拉力錨杆加1950mm 長鋼筋梯子梁、金屬網聯合支護，錨杆規格Φ18×1800mm。加長錨固方式，每根錨杆采用兩節Z2350型中速樹脂藥卷加長錨固，錨杆間距900mm；排距800mm。
2）巷道天板原則上不支護，若破碎，則根據現場情況確定支護方式。
3）巷道抵板側：用3根螺紋鋼等強預拉力錨杆加1950mm 長鋼筋梯子梁、金屬網聯合支護，：錨杆規格Φ18×1800mm，加長錨固方式，每根錨杆采用兩節Z2350型中速樹脂藥卷加長錨固，錨杆間距700 mm；排距800mm。
4）錨網規格為：棚頂：寬×長×厚=50×50×2；
5）錨支後棚頂允許空頂距<0.8m：錨支後底幫允許空頂距<2.4m。
6）打眼後及時打臨時支護，其臨時支護為戴帽點柱的支護形式。

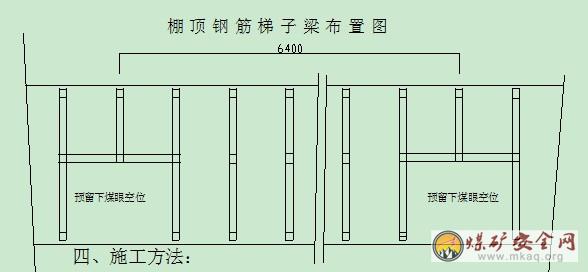

7）每8排錨杆預留一下煤眼空位不打頂板端錨杆，空位三根錨杆必須縱向加1800mm的鋼筋梯進行加固，如棚頂鋼筋梯子梁布置圖所示。

1）采用鑽爆法施工，周邊眼實行控製爆破，輔以風鎬成型作業。

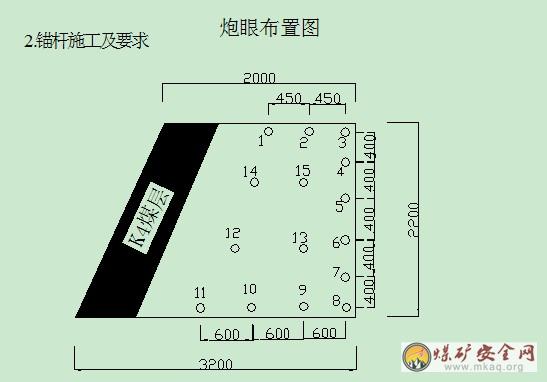

2）先用風鎬采K4軟分層、規格為：斜長× 炮眼深度×K4 =2600 ×1700 ×K4軟分層。然後按炮眼布置圖數據進行布置眼位並施工。
3）爆破說明：每槽炮共布置15個炮眼，眼深1.7m，頂眼和幫眼實行控製爆破。1~3為頂眼，每眼裝煤礦安全炸藥2條，毫秒管1個， 4~7為幫眼，每眼裝煤礦安全炸藥2條，毫秒管1個，8~11為底眼，每眼裝煤礦安全炸藥3條，毫秒管1個，12~15為輔助眼，每眼裝煤礦安全炸藥3條，毫秒管1個，則共裝煤礦安全炸藥38條，毫秒管15個，正向裝藥大串聯一次起爆。

1）巷道中心錨杆垂直棚頂，巷道中心兩側錨杆與豎直線成30°夾角。底板上部錨杆和下部錨杆與水平線成30°夾角，中部錨杆垂直底板麵，上部錨杆距棚頂300mm，上部錨杆、中部錨杆、下部錨杆間距700 mm。（如上圖所示）。
2）按錨杆設計排距實行單循環，頂板掘進循環進尺0.8m，兩幫錨杆滯後不超過3排。
3）送樹脂藥卷：錨杆孔裝兩節Z2350中速樹脂藥卷，用組裝好的錨杆慢慢將樹脂藥卷向孔底推入。
4）攪拌樹脂：用攪拌接頭將鑽機與錨杆銷釘（堵頭）螺母連接起來，然後升起鑽機推進錨杆，至頂板岩麵300—500mm時開始攪拌，緩慢升起鑽機並保持攪拌30s後停機。
5）鋪設錨網、上鋼筋梯子梁鋪網方式：從頂板左邊向右邊鋪，頂網過肩窩，在巷道幫部加網至幫部底角：錨網必須鋪平拉展，緊貼岩麵，在托盤之處連接錨網，錨網之間的搭接長度必須達到10cm。
6）緊固錨杆：50s後再次啟動鑽機邊旋轉邊推進，錨杆螺母在鑽機帶動下剪斷定位銷，托盤快速壓緊頂板岩麵，使錨杆具有較大的預拉力（2—3t），鑽機輸出扭距≥100Nm。
7）60秒後再次開動鑽機，將螺母中的定位剪斷，托盤快速壓緊岩麵，安裝完畢。
五、安全注意事項
1．掘進施工
1）地測科必須嚴格控製好巷道掘進坡度及掘進長度，保證今後能與-115 m中C6貫穿良好。施工隊必須嚴格按測量給定的腰線施工。
2）嚴格濕式作業堅持灑水降塵，放炮前後，裝岩前都必須灑水降塵，炮前噴霧裝置必須正常使用並隨時磧頭前進而前移。放炮後，必須等炮煙吹散吹盡後，工作人員才準進入工作麵作業。
3）嚴格執行“一炮三檢製”“和三人連鎖放炮製”。炮眼裝藥後餘眼必須用水炮泥和黃泥填滿堵牢，瞎炮殘炮必須嚴格按〈煤炭01manbetx 01manbetx 〉第342條執行。
4）磧頭停風必須立即撤人至新鮮風流中。
5）推車工必須隨時注意前方，如前方有人或者轉彎時預先發出警號，嚴禁放飛車。
2.錨杆施工保證成孔質量
1）孔直度要高，即接換鑽杆時，應確保鑽機位置不動，保持一條中性線。
2）孔深應確保，即要求采用與錨杆等長的鑽杆完成鑽孔，誤差不能大於2cm。
3）孔壁要清潔，鑽孔完成後，應用壓風吹孔，不留煤岩粉，減少攪拌阻力，保證安裝質量。
3.保證錨杆安裝質量，保證錨杆具有較高的初錨力，安裝時：
1）攪拌及時，均勻攪拌至孔底，並保證整個攪拌時間達到30s，
等待充分，確保50s後樹脂凝固一次上緊。
2）掉頂處應及時采用各種規格的木楔調節，木楔位置必須放置在鋼筋梯子梁和金屬網之間，使金屬網緊貼岩麵。
3）采用錨杆鑽機檢查螺母扭緊程度時，單體錨杆鑽機不能繼續轉動。
4）必須派專人對錨杆進行二次加扭。使錨杆的預緊力達到設計要求。
4.打錨杆眼前，必須首先敲幫問頂，將活矸處理掉，施工時，必須搞好臨時支護，必須觀察危岩情況，防止危岩突然掉下來造成冒頂或砸傷人員，確保安全生產。
5.錨杆必須沿巷道周邊輪廓支護。
6.施工完畢後必須保證工程質量，保證巷道無積水，無浮矸、無廢料堆積。
7.在施工過程中，後方的安全退路隨便保持暢通無阻，當磧頭發生異常變化時人員必須按以下線路撤退：磧頭→K4ML→C5→-115m中茅口大巷→-115m專用回風井→-10m豎井→+230平硐
