3201工作麵供電設計

作者：佚名 2011-09-19 22:58 來源：本站原創

供電設計
一、移動變電站及工作麵配電點位置的確定
3201工作麵為綜采工作麵。根據本工作麵的具體情況，將向工作麵供電的移動變電站配電點設在距離工作麵80—120m處軌道順槽內。
二、供電係統的供電方式及電壓等級的擬定
3201工作麵距離二采區二號變電所PBG400/10Z礦用隔爆型智能高壓真空配電裝置2300m，二采區二號變電所供電采用雙回路同時供電，來自井下中央變電所，配電電壓為10kV，一路為MYJV22-6/10 3×150電纜1260m，一路為MYJV22-6/10 3×70電纜1160m，中央變電所母線短路容量最大為115.61MVA，最小為46.97MVA；二采區二號變電所礦用隔爆型智能高壓真空配電裝置短路容量最大為109.77MVA，最小為45.19MVA；移動變電站短路容量最大為96.71MVA，最小為42.81MVA。
3201工作麵供電來自二采區二號變電所PBG400/10Z礦用隔爆型智能高壓真空配電裝置，3台移動變電站，其中KBSGZY-1600/10/3.45型移動變電站1台，供工作麵機組的專用；KBSGZY-1600/10/1.2型移動變電站1台，供工作麵刮板運輸機、轉載機、破碎機、乳化液泵站、噴霧泵、信號照明綜保；KBSGZY-1600/10/1.2型移動變電站1台，供順槽皮帶機用。
三、電氣設備的選擇及電力負荷計算

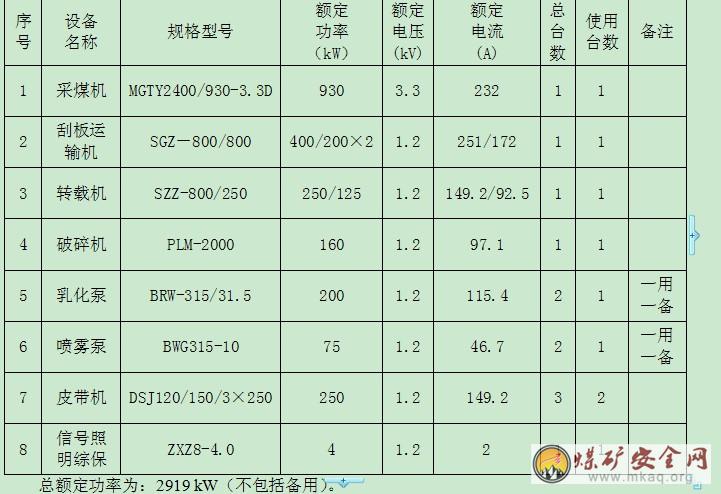

1、用電設備台數及主要技術數據表

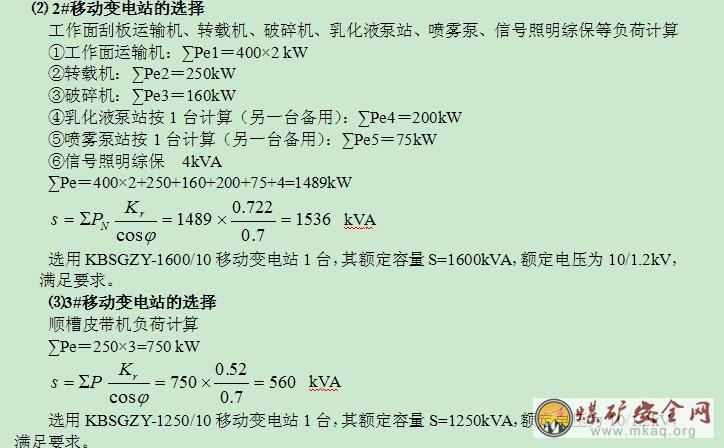

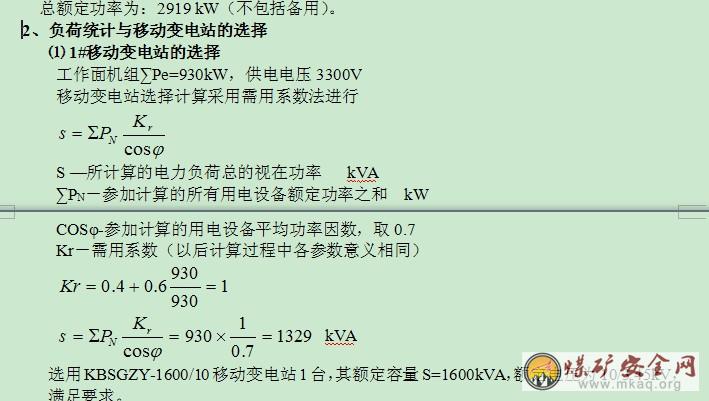

3、電氣設備選擇
1）根據采區電氣設備的選擇原則，采區變電所選用PBG-400/10Z型礦用隔爆型智能高壓真空配電裝置，該裝置具有短路、過載、失壓、漏電和監視保護。
由計算知：供3201工作麵高壓電纜的工作電流為125.9A，故選擇PBG-400/10Z型礦用隔爆型智能高壓真空配電裝置1台，其額定電流為300A，滿足要求。
移動變電站高、低壓側開關由變壓器本身自帶。
低壓真空磁力啟動器的選擇：
采煤機由8SKC9215型組合開關控製；工作麵運輸機由8SCKC9215型組合開關控製；轉載機、破碎機、乳化液泵站、噴霧泵等由8SCKC9215型組合開關控製；順槽皮帶機由QBZ-400/1140型真空電磁啟動器控製。
軌道運輸絞車由磁力啟動器BQD－120N/1140.660V控製。
2）主要電氣設備技術參數如下
①PBG-400/10Z型礦用隔爆型智能高壓真空配電裝置
額定工作電壓為10kV，最高工作電壓為12kV，額定工作頻率50Hz，額定工作電流400A，額定短路開斷電流12.5kA，額定熱穩定時間2S，額定熱穩定電流12.5kA，額定動穩定電流31.5kA，額定關合電流（峰值）31.5kA，額定短路開斷電流開斷次數16次，操作過電壓（峰值）3.5倍。
②KBG-315/10型礦用隔爆型移動變電站用高壓真空配電裝置
額定工作電壓為10kV，最高工作電壓為12kV，額定工作頻率50Hz，主回路設定電流50—315A，額定短路開斷電流12.5kA，額定熱穩定時間2S，額定熱穩定電流10kA，額定動穩定電流25kA，額定關合電流（峰值）31.5kA，額定短路開斷電流開斷次數30次，操作過電壓（峰值）3.5倍。
③3300V礦用隔爆型組合開關
額定電壓為3300V，額定頻率50Hz，額定工作電流：總電流630A，單台隔離開關630A，單台接觸器400A；最大控製功率：ηcosφ=0.75時，單回路為2500kW，8小時工作製，允許電壓波動75—110%，電流整定範圍0—400A，機械壽命：接觸器大於150萬次，隔離換向開關大於0.6萬次；電壽命大於6萬次。
④1140型礦用隔爆組合開關
額定電壓為660、1140V，額定頻率50Hz，額定工作電流：當電壓為660/1140時，總電流450—1800A，單台隔離開關450A，單台接觸器80—400A；最大控製功率：在660V，ηcosφ=0.75時，單回路為240kW，在1140V，ηcosφ=0.75時，單回路為500kW，8小時工作製，允許電壓波動75—110%，電流整定範圍0—400A，機械壽命：接觸器大於150萬次，隔離換向開關大於0.6萬次；電壽命大於6萬次。
⑤QBZ-400/1140.660型礦用隔爆型真空電磁啟動器
保護器電流整定範圍

最大控製功率：
Ⅰ電網電壓為1140V時：最大電流為400A，最大控製功率為540KW
最大電流為315A，最大控製功率為440KW
最大電流為200A，最大控製功率為280KW
Ⅱ電網電壓為660V時最大電流為400A，最大控製功率為320KW
最大電流為315A，最大控製功率為260KW
最大電流為200A，最大控製功率為160KW
動作特性：起動器在工作電壓額定值的75%—110%範圍內可靠工作；起動器最低釋放電壓大於20%的額定工作電壓；
主回路通斷能力：200A時2000A；400A時3200A；
電壽命：AC—3負荷60萬次；AC —4負荷5萬次；
機械壽命：300萬次；
隔離開關分斷能力：3Ie。
四、電纜的選型與計算
1、電纜的型號和長度
中央變電所至二采區2號變電所的高壓電纜為1路MYJV22-6/10 3×150電纜1260m，1路為MYJV22-6/10 3×70電纜1160m；二采區2號變電所至3201工作麵移動變電站的高壓電纜選用MYPTJ 6/10kV 型礦用移動屏蔽監視型橡套軟電纜為2300m；采煤機選用MCP 1.9/3.3kV型屏蔽橡套軟電纜330m；向千伏級設備供電的電纜,均選用 MYP 0.66/1.14kV型礦用移動屏蔽橡套軟電纜。
2、電纜主芯線截麵的選擇
⑴ 向移動變電站供電的高壓電纜截麵的選擇

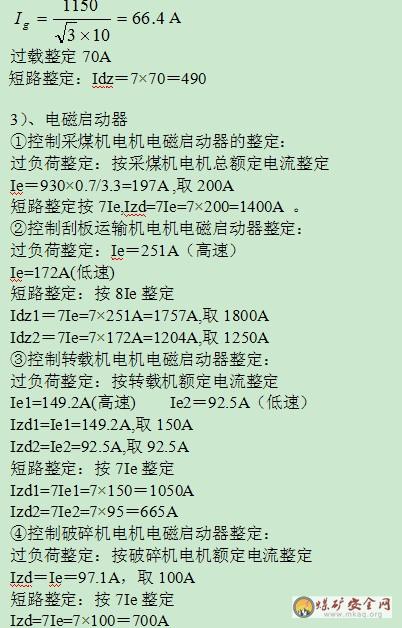

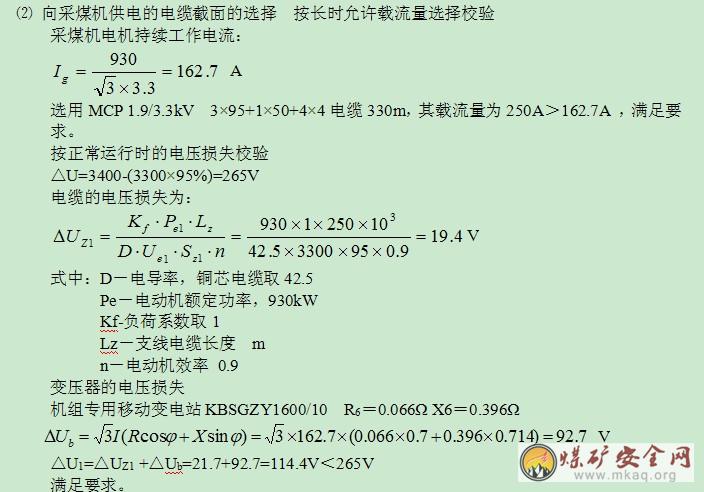

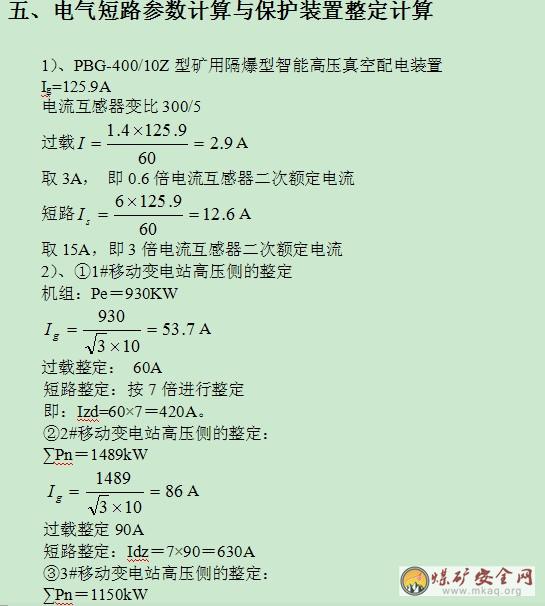

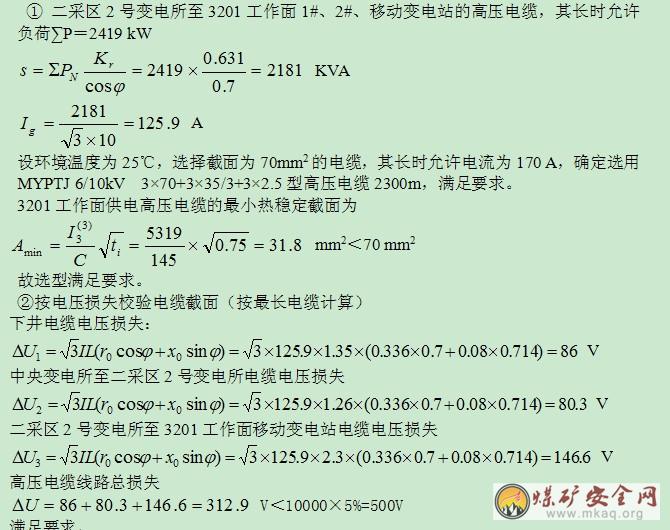

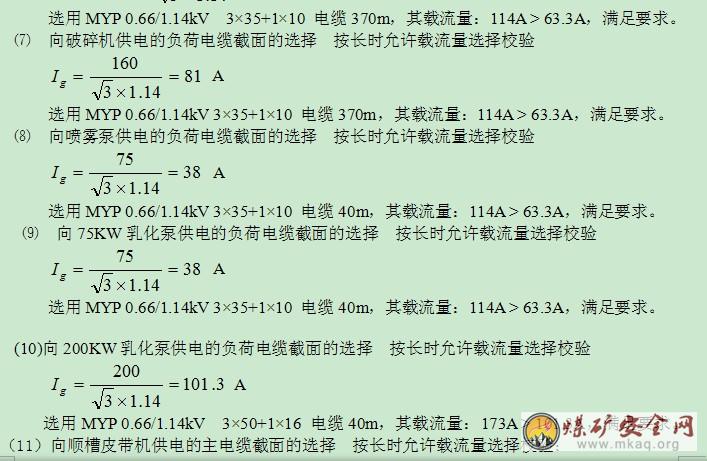

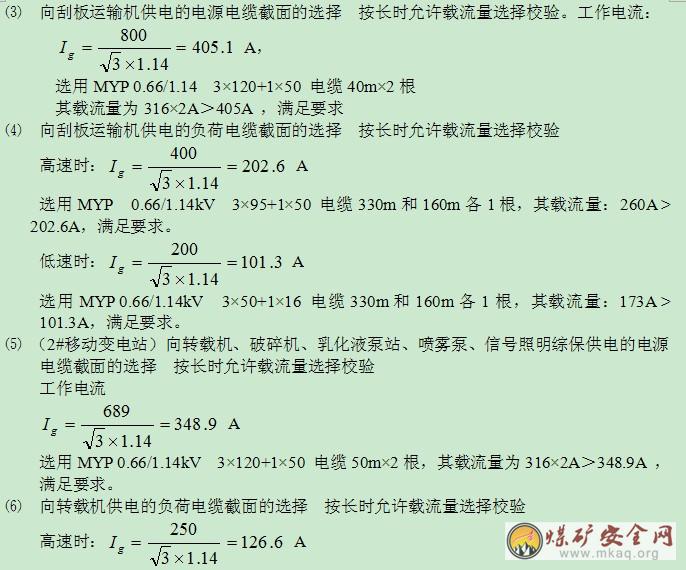

按長時允許負荷電流選擇
