1501綜采工作麵供電設計報告
第一章 供電設計報告
一、供電說明

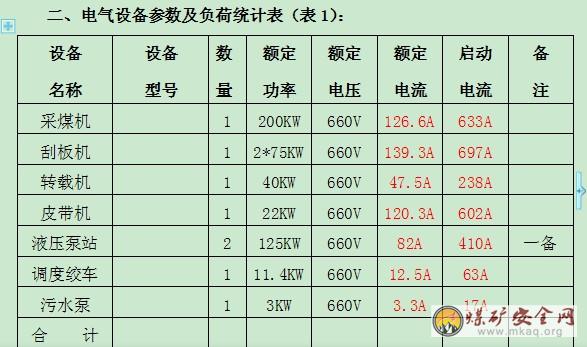

1501綜采工作麵運輸順槽長度為280米，回風順槽長度為300米，工作麵安裝總負荷為551.4 KW,供電采用由井下變電所Ⅱ段KBSG-500/10/0.66幹式變壓器降壓到KBZ-630饋電（綜采工作麵總饋電）後，再經集中運輸巷供一趟660V低壓電源（其電纜型號為MYP-3*120+1*50全長為120米）到1501運輸順槽機頭饋電開關。再由機頭饋電開關向工作麵各機電設備供電。（詳見附圖）
運輸及回風巷照明信號統一采用照明信號綜保供電（其型號為ZXZ8-4），原煤運輸設備由一部皮帶輸送機(型號為SSJ-800/22)和一部轉載機(型號為SZB-730/40)及工作麵刮板輸送機(型號為SGZ-630/2×75)組成。輔助運輸設備為JD-11.4型調度絞車組成。
第二章 低壓電纜的選擇及校驗
一、電纜型號的確定
井下電纜應采用輕便、易彎曲的非延燃橡套絕緣專用電纜，故選擇井下經常使用的MY礦用移動式電纜。

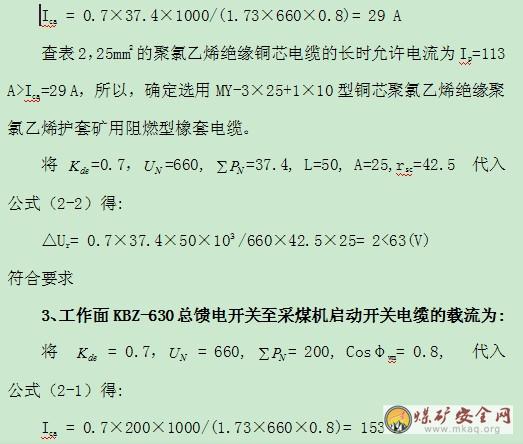

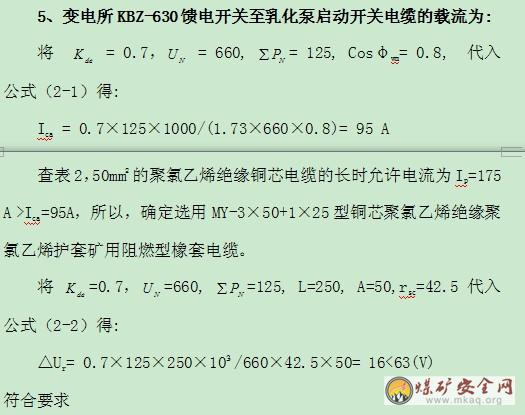

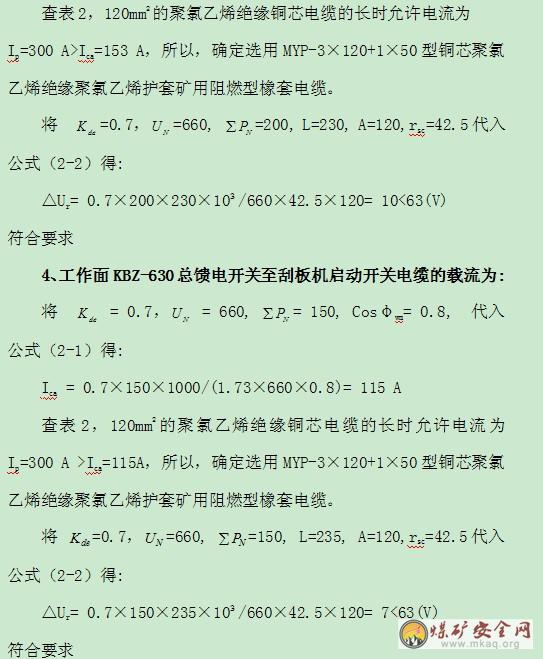

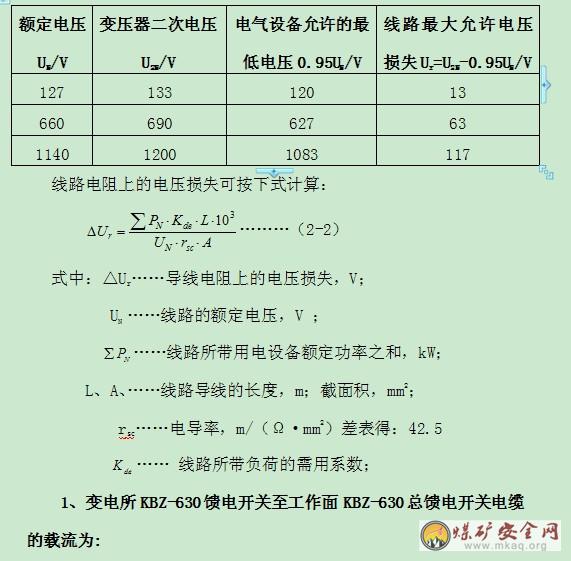

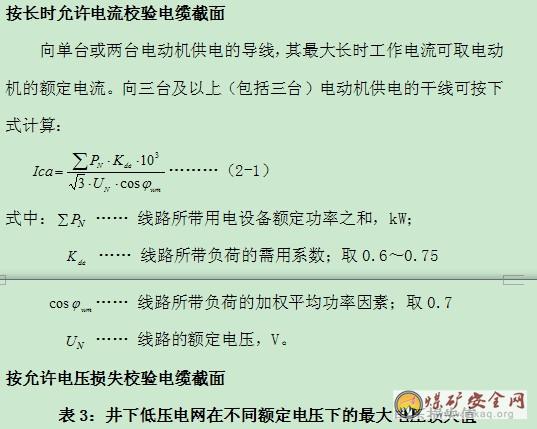

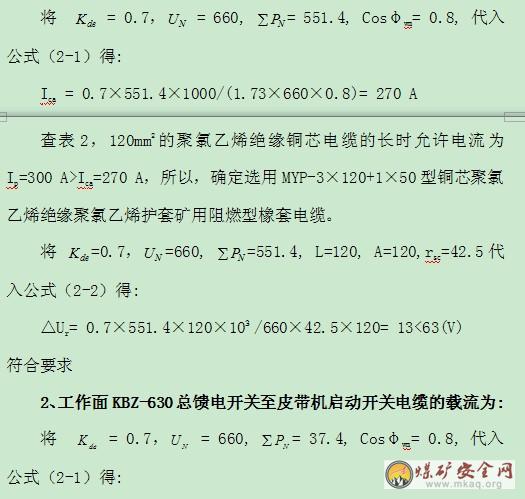

二、電纜截麵選擇計算

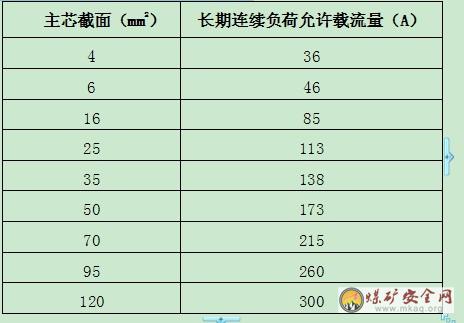

礦用橡套軟電纜載流量（表2）：

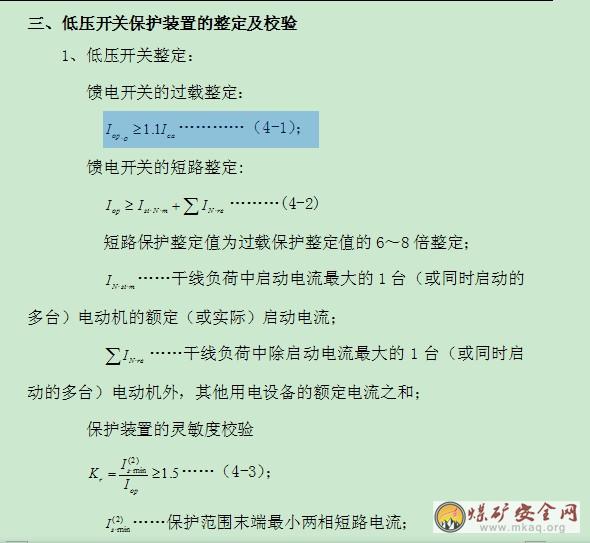

第四章 低壓開關的選擇
一、選擇原則
根據《煤礦安全01manbetx
》規定，各種不同類型的礦用低壓開關，應按沼氣等級和有無煤（岩）爆炸危險及其使用地點的通風條件來確定使用範圍。
1、礦用隔爆型開關使用在有沼氣突出礦井的任何地點和有沼氣及煤塵爆炸危險礦井的采區進風巷道、回風巷道以及采掘工作麵。礦用本質安全型和礦用隔爆兼本質安全型開關的應用範圍同礦用隔爆型開關。
2、選用礦用低壓開關時，其額定電壓必須大於或等於被控製線路的額定電壓；其額定電流要大於或等於被控線路的負荷長期最大實際工作電流。同時應根據控製線路需要選定過流保護繼電器的整定電流值。
3、礦用低壓隔爆開關的接線喇叭口數目及內徑要符合受控線路所選用電纜的條數及外徑要求。一個喇叭口隻允許接一條電纜。
二、低壓開關型號的確定
1、根據礦用隔爆開關選擇原則，采區變電所和工作麵配電點，作為低壓配送電線路使用。

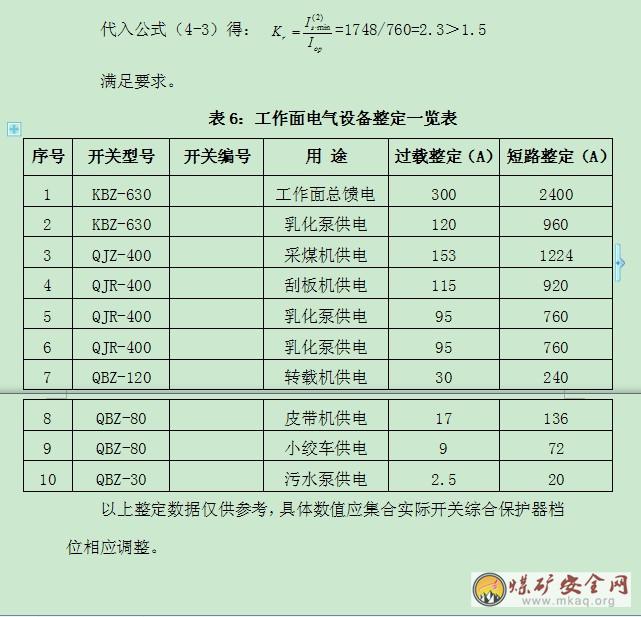

2、根據低壓電氣設備的選擇原則，各開關、啟動器的型號選擇結果見表5。下麵以控製采煤機的啟動器為例簡要敘述其選擇結果。

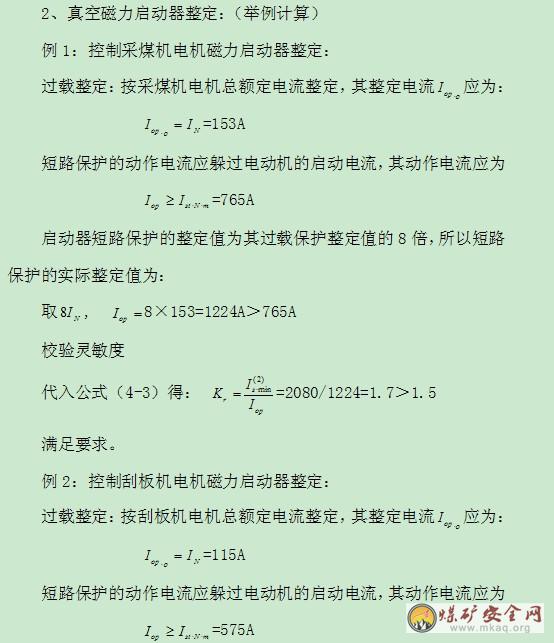

根據采煤機額定電流153A、額定電壓660V和型號的確定原則，確定選用QJZ-400型礦用隔爆真空電磁啟動器。
