22505工作麵1#聯絡巷架棚安全技術措施

22505工作麵1#聯絡巷架棚安全技術措施

審批：
總 工：

安全副總：

生產副總：

生 產 科：

安 監 科：

采 一 隊：

編 寫：




22505工作麵1#聯絡巷架棚
安全技術措施
22505工作麵1#聯絡巷原架棚（單體+工字鋼腿/Π型梁）段巷道壓力大，需替換為工字鋼梯形棚加強支護，並作為永久支護。為做好架棚支護工作，特製定安全技術措施如下：
一、架棚位置，規格及要求
1、位置： 1#聯絡巷100米。
2、規格：采用11號礦用工字鋼梯形棚，棚梁淨口分別為2200mm和2800mm，棚腿長2800mm，紮角為10度。
3、數量及要求：聯絡巷北段架設30架2.2米的棚，聯絡巷南段架設70架2.8米棚，保證巷道淨高2.6米，架棚間距1米。
4、架棚時，先立棚腿，後架棚梁，棚子邁步均勻，直線性好。
二、安全技術措施
1、施工前全麵檢查巷道施工區域安全情況，尤其是坡底頂幫部安全情況，發現不安全隱患及時處理後方可施工。
2、針對頂幫部有掉包處先進行隱患處理，確認施工區域安全後再進行施工。
3、架棚自22505工作麵1#聯絡巷原封閉牆處自南向北開始架設，棚距1m。
4、架棚嚴格按中線施工，不得出現前傾後仰，棚腿紮角10度，棚梁保持水平，邁步一致，刹頂背幫必須嚴實。
5、鋼梁和棚腿接口必須使用防滑墊片（用廢舊皮帶加工，規格長×寬=150×90mm），使棚梁與棚腿結合牢固可靠。
6、套棚棚子布置在原有棚子中間，並打好撐木，背幫，刹頂齊全有效。套棚高度應與原有棚子高度一致，保證巷道的空間。套棚棚腿必須放在實底上，保證棚子的穩定性，木楔應在兩麵夾打，保證棚梁的穩定性。
7、架棚支護要求刹頂背幫必須嚴實，且板皮均勻背實，木楔加緊，棚梁上兩塊撐木分別在梁端頭腿子卡抓處，棚腿各一塊撐木，撐木必須齊全牢固，用鐵絲捆紮牢固。
8、支棚腿前，先要打好柱窩，柱窩必須打到實底上，柱窩深度應不小於100mm。
9、支棚腿時，必須兩人操作，棚腿支好後兩邊打好戧柱，防止棚腿傾倒傷人。
10、架棚梁時，必須四人配合，一人監護安全，抬棚梁時，必須口號一致，輕抬輕放，確保梁與腿接實、牢固，並打好防滑墊片。
11、棚與棚之間撐木必須齊全牢固且撐木上沿至棚梁下沿距離為500mm，並用12#鐵絲捆紮牢固。
12、更換下的4米Π型梁及3.15米液壓單體柱子及時裝車運到指定放置地點並碼放整齊。
14、下運材料使用絞車時嚴格按照絞車使用管理製度嚴格執行。
15、施工期間，班工長、安檢員、瓦檢員嚴格把關，發現隱患及時排查處理，確保施工安全。
16、施工完畢後對巷道全麵清理，搞好巷道文明衛生。
17、未盡事宜均嚴格按照《煤礦安全01manbetx 》、《煤礦工人技術01manbetx 01manbetx 》執行照辦。

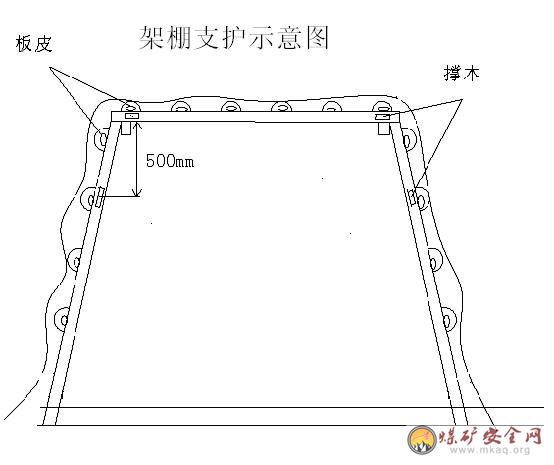

附架棚支護示意圖
