老鷹山煤礦技改工程主、副斜井過居民區施工放炮安全技術措施

措施會審意見
措施名稱：老鷹山技改工程主、副斜井過居民區放炮安全技術措施
單位工程名稱：老鷹山煤礦技改工程
會審主持人：
會審時間：
地　　點：
參加會審單位　　　　　　　簽字

施工單位：

工 程 部：

安 全 部：

通 風 部：


副總工程師：

總工程師：

會審意見

一、概述
1、主斜井井口實測坐標為：X=2939304.906，Y=35501035.879，(底板設計標高)Z=+1849.00，現主斜井井口距工作麵平距67.7m，斜距為74m，距地麵垂距38.6m。
2、副斜井井口實測坐標為：X=2939272.906，Y=35501055.379，(底板設計標高)Z=+1843.00，現副斜井井口距工作麵平距55.73m，斜距為61m,距井口上公路平距24.81m。
現已進入基岩，施工采用光麵爆破，由於主斜井工作麵距地麵垂高為38.6m；副斜井工作麵距地麵垂高為24.81m；考慮爆破對地麵公路及民房的影響，為保證施工期間公路及民房安全，特製定本措施。
二、掘進
（一）、巷道形狀、斷麵及支護。
1、巷道形狀：直牆半圓拱形。

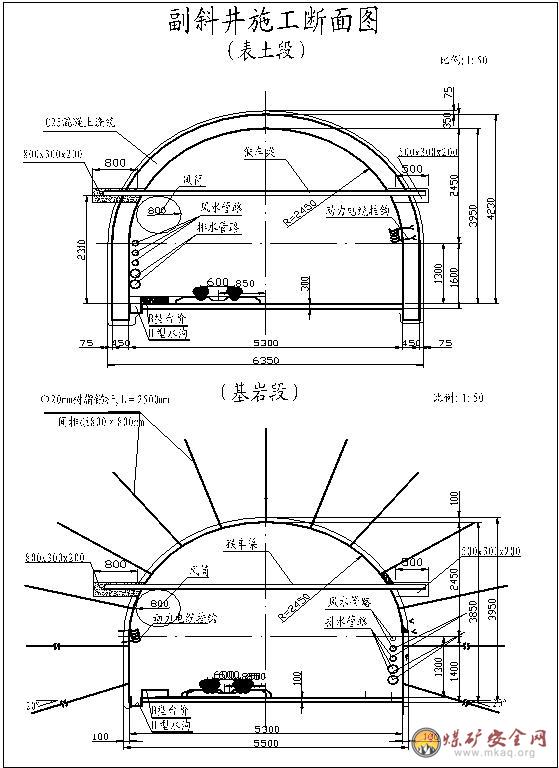

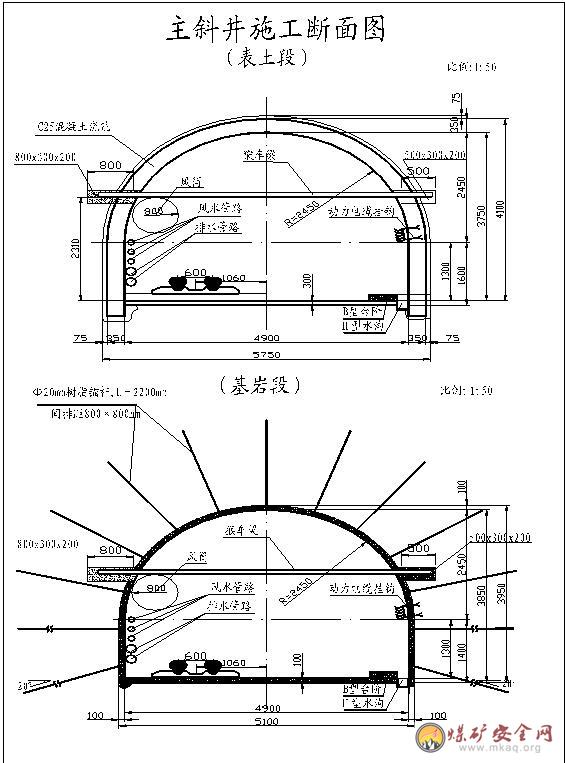

斷麵尺寸見下圖：

（二）、掘進方式
1、掘進采用光麵爆破，控製炮眼深度，多打眼，少裝藥，分次爆破的原則。
（1）、工藝流程：
安全檢查、施工準備工作和驗收→打眼→裝藥→聯線→撤人、放炮→臨時支護→出矸→永久支護。
（2）、打眼：
打眼采用YT-28型氣腿式鑿岩機，六角方鋼釺，一字型合金鑽頭。工作麵配備風鑽6台，其中2台備用，支護錨杆機4台（型號MQT-130C1）其中2台備用。打眼順序為先打上部眼，爆破上部，把矸石出完後，在打下部眼，爆破下部。
三、爆破
1、炸藥和雷管的選擇
（1）、使用三級煤礦許用乳化炸藥和8號覆銅煤礦許用毫秒延期電雷管，
（2）、毫秒雷管的延時計算：（最後一段以Ⅲ段來計算）
T =Ⅲ段雷管延時－Ⅰ段雷管延時 =（50+10）－13
T =47毫秒＜130毫秒
四、裝藥量及炮眼的設計。
1、爆破安全及裝藥量的計算
　（1）依據
根據公安部頒發《爆破01manbetx 01manbetx 》第八條
爆炸源與人員和其他保護對象之間的安全距離，應按各種爆破效應（地震、衝擊波、個別飛散物等）分別核定並取最大值。
一般建築物和構築物的爆破地震安全性應滿足安全震動速度的要求，主要類型的建（構）築物地麵質點的安全震動速度規定如下：　　a．土窯洞、土坯房、毛石房屋 1.0 cm/s　　b．一般磚房、非抗震的大型砌塊建築物 2~3 cm/s；　　c． 鋼筋混凝土框架房屋5 cm/s；　　d． 水工隧洞 10 cm/s；　　e． 交通隧洞 15 cm/s；　　f． 礦山巷道：　　圍岩不穩定有良好支護 10 cm/s；　　圍岩中等穩定有良好支護 20 cm/s；
圍岩穩定無支護 30 cm/s；
考慮老鷹煤礦主副斜井上方建築物情況，不存在衝擊波、個別飛散物等其他情況，按爆破效應的安全距離計算即可。
　　　　　（2） 爆破地震安全距離可按公式（1）計算

式中：R——爆破地震安全距離，m；　 Q——炸藥量，kg；齊發爆破取總炸藥量；微差爆破或秒差爆破取最大一段藥量；　 V——地震安全速度，cm/s；　 m——藥量指數，取1/3；　 K、α——與爆破點地形、地質等條件有關的係數和衰減指數，可按表2選取。或由試驗確定。
主副斜井井筒公路民房為一般磚房，震動速度取V=2.0 cm/s。

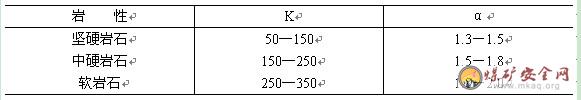

表2 爆區不同岩性的K、α值

主副斜井現掘進至公路民房位置岩性為灰岩，圍岩屬較穩定岩性，且有良好支護，K、α取堅硬岩石 K=150,α=1.5

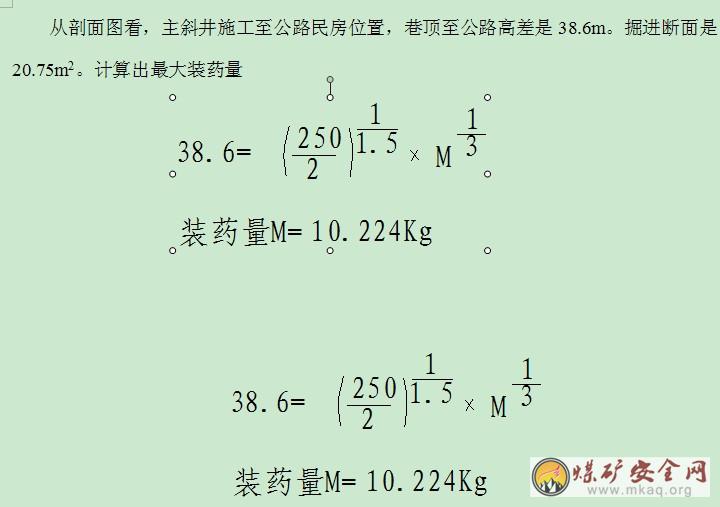

（3）主斜井裝藥量的計算

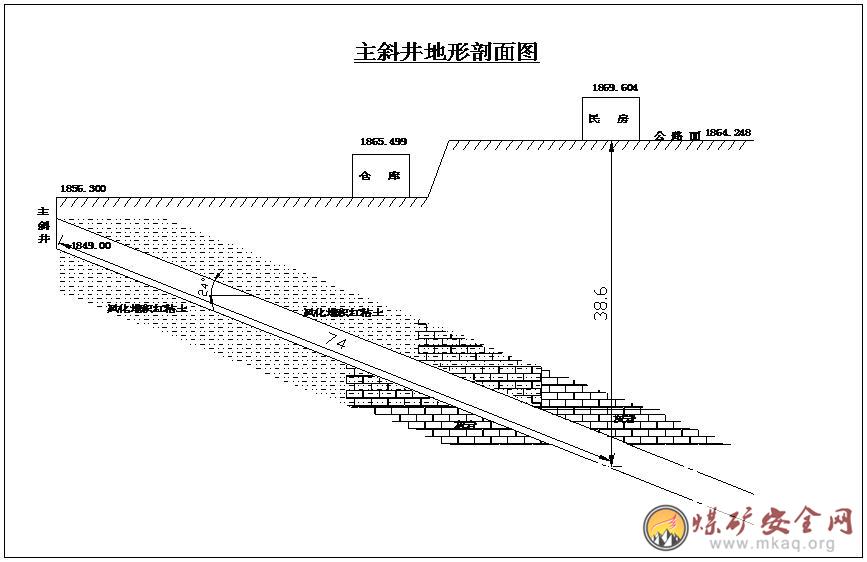

　　主斜井地形剖麵圖如下：

（4）副斜井裝藥量的計算

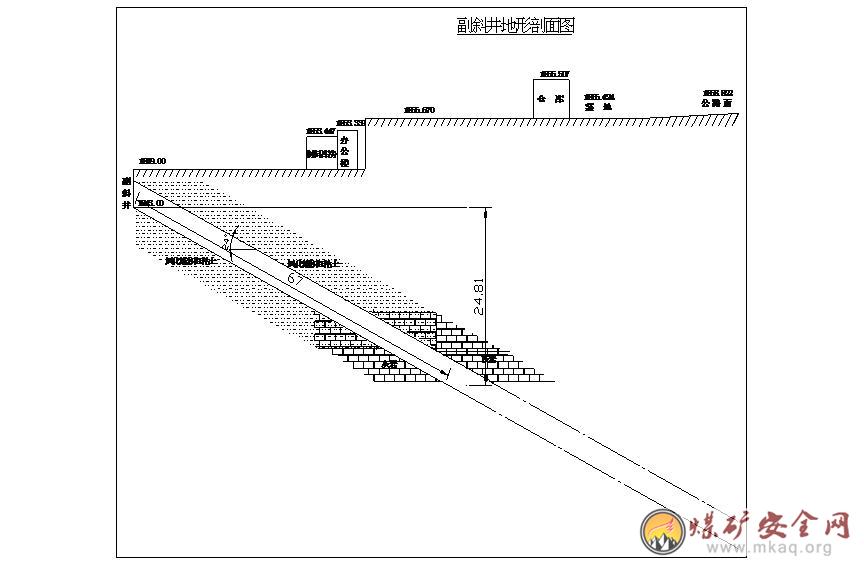

　　　副斜井地形剖麵圖如下

（2）、炮眼技術要求及設計：
1、從計算裝藥量來看，主斜井每次隻能裝10.224kg藥，炮孔深度按2.1m打，爆破進尺達1.7m，一次隻能放兩炮，每炮裝一節藥加炮頭。
2、副斜井每次隻能裝2.717kg炸藥，炮孔深度按1.2m打，爆破進尺達1m，一次隻能放三炮，每炮裝一節藥加炮頭。
3、炮眼布置為一圈周邊眼，二圈輔助眼，一排底眼，6個掏槽眼。周邊眼間距0.35m。掏槽眼間距600—800mm。
4、所施工炮眼每眼眼深一致，眼底落在同一個平麵上。
5、輔助垂直於工作麵施工，周邊眼布置在巷道輪廓線往內50mm的位置上，掏槽眼與巷道中心線呈75度夾角向巷道中心收攏，其餘底眼均按巷道坡度進行施工。
（3）、起爆順序及連線結構
炮眼起爆按由下而上的順序進行，且周邊眼與輔助眼在連線時交錯連接。
1、掏槽眼裝I段雷管。
2、拱基線以下的內外圈周邊眼均裝II段雷管，連線時交錯連接。
3、拱基線以上的輔助眼裝III段雷管，周邊眼裝Ⅳ段雷管，連線時輔助眼與周邊眼交錯連接。
4、爆破連線采用串聯方式，分次起爆，每次放炮裝藥量不得超過10kg。
五、爆破圖表
六、安全技術措施
1、放炮時間安排在早班、早中班和晚中班，夜班不許放炮。
2、每次炮前，必須將工作麵的鑽眼機具、電纜、風水軟管、等物件移至遠離工作麵，防止放炮崩壞。
3、施工中必須隨時進行敲幫問頂工作,及時將頂、幫浮矸找淨。找頂時,找頂人員必須使用長柄工具站在頂板完好、支護完整的安全地點由外往裏進行,並清理出暢通的安全退路,且找頂點下方及往裏迎頭方向嚴禁有人。
4、施工中每班必須派專人負責觀察周邊圍岩情況，發現問題必須及時處理。
5、放炮警戒崗的設置與撤除由班長負責，撤人範圍：工作麵後100米及巷道內的所有施工人員。確認人員撤完後，方準放炮。
6、每次放炮時，必須嚴格執行“一炮三檢查及三人聯鎖放炮製”。
7、放炮必須采用礦規定的放炮線進行放炮，放炮線長度必須在200m以上。8、爆破母線和連接線、電雷管腳線和連接線、腳線和腳線之間的接頭必須相互扭緊並懸掛，不得與軌道鋼絲繩、等導電體相接觸。9、爆破母線與電纜、電線、信號線應分別掛在巷道的兩側。如果必須掛在同一側，爆破母線必須掛在電纜的下方，並應保持0.3m以上的距離。
10、爆破前，爆破母線必須扭結成短路。
11、爆破前，腳線的連接工作可由經過專門訓練的班組長協助爆破工進行。爆破母線連接腳線、檢查線路和通電工作，隻準爆破工一人操作。
12、放炮母線之間的連接采用接線盒、母線與雷管腳線的連接、腳線與腳線的連接用膠布包好，嚴禁出現明接頭。
13、每次放炮前，放炮員必須對放炮母線進行認真檢查，發現放炮母線損壞時，必須立即更換。
14、放炮母線必須作為放炮專用，嚴禁兼作它用。
15、爆破工必須是經過培訓，並取得爆破合格證的專職人員擔任，並持證上崗。爆破工嚴禁穿化纖衣服下井。
16、裝配起爆藥卷時，必須在頂板完好、支護完整、且無淋水地點進行，同時必須避開電氣設備和導電體，防止電雷管受振動或衝擊，防止折斷腳線及損壞其絕緣層，並把雷管腳線短路扭接。
17、炸藥與雷管必須分裝分運，領取炸藥、雷管必須根據當班計劃用量，當班用剩藥管必須及時交回臨時炸藥庫。藥管箱擺放必須在放炮警戒區域以外，並上鎖。
18、放炮母線之間的聯接采用接線盒、母線與雷管腳線的聯接、腳線與腳線的聯接用膠布包好，嚴禁出現明接頭。
19、封泥長度不得小於0.5m，必須嚴格使用水炮泥。
20、設專職瓦檢員檢查瓦斯。隻有當放炮地點附近20m內回風流中的瓦斯濃度小於0.8%時方可裝藥放炮。
21、嚴禁在井下用短路的方法對母線進行導通實驗，嚴禁連續兩次扭炮器。
22、炮前炮後灑水降塵，嚴禁礦塵堆積。
23、如遇殘爆或拒爆，在處理時必須嚴格按下列規定執行：
⑴、由於連線不良造成的拒爆，可重新連線起爆。
⑵、在距拒爆炮眼至少0.3m處另打與拒爆炮眼平行的新炮眼，重新裝藥起爆。
⑶、嚴禁用鎬刨或從炮眼中取出原放置的起爆藥卷或從起爆藥卷中拉出電雷管；嚴禁將炮眼殘底（無論有無殘餘炸藥）斷續加深；嚴禁用打眼的方法往外掏藥；嚴禁用壓風吹這些炮眼。
⑷、處理拒爆的炮眼爆炸後，爆破工必須詳細檢查炸落的岩矸，收集未爆的電雷管，並交回炸藥庫。
24、裝藥前，必須用壓風將炮眼內的岩粉吹出。吹眼時，人員必須避開壓風吹出氣流方向，以免炮眼內飛出的粉塊物傷人。
25、裝藥時，所有炸藥的聚能穴方向必須一致。
26、每次炮前，必須將警戒區域內的所有人員撤出至警戒點以外。
27、每次炮前，必須將工作麵所有動力電源停掉。
28、每次放炮，由班長、安檢員和瓦檢員從迎頭把所有人員撤至井口兩側，井口前方嚴禁站人。
