保華煤礦11143回風順槽專項防突設計

一、概況：
1、施工目的：11143回風順槽設計主要用於11143工作麵回采時設備與材料的運輸及工作麵回風、行人。
2、設計工程量：為220m。
3、巷道標高：+1610m。
4、巷道類別：準備巷道。
5、斷麵積及支護形式：設計掘進毛斷麵為：9.6m²、淨斷麵7.6 m²；采用金屬前探梁臨時支護，選用U25型U形鋼做為永久支護。
6、通風方式：根據風量計算，選用FBDN0.6.0/2×15KW,功率為30KW風機兩台，其中一台備用。
風筒：選用抗靜電阻燃直徑600mm風筒,出風口距工作麵迎頭不大於3ｍ。
安裝位置：局部通風機安裝在主皮帶井新鮮風流中。
7、通風係統及巷道布置：（見通風係統示意圖及巷道布置圖）。
8、地質構造及煤層賦存情況：
①、地質構造：地質構造為中等發育構造。
②、瓦斯情況：我礦絕對瓦斯湧出量為5.573/min，從11142運輸順槽和11142回風順槽的掘進過程中的預測預報及瓦斯抽放情況來看，瓦斯湧出量較正常。
③、煤層賦存情況：該煤層厚度變化較大，為0m～3.71m，平均厚度為2米左右；傾角在22°～26°之間，一般在24°左右。
二、防突措施
（一）、區域防突措施
1、開采保護層
根據保護層與被保護層之間的有效垂距確定，我礦9#、11#、13#、14#煤層間距5～22m，保護層開采可以取的較好的效果，設計以9#、251#煤層為保護層，首采層按從上而下的開采順序確定，由於我礦9#、11#煤層已開采，13#煤層進行了抽采抽放措施，對14#煤已起到較好的卸壓保護。
二、四位一體的防突措施：
（一）、工作麵突出危險性預測：
1、預測方法：采用鑽屑指標法。
2、使用WTC瓦斯預測儀進行預測，利用煤電鑽麻花鑽杆直徑為42mm鑽頭打眼，每打1m測定一次鑽屑，每打2m測定一次瓦斯解吸指標（K1值），打鑽速度應控製在1m/min。
3、預測孔布置：布置預測鑽孔3個，鑽孔終孔位置控製巷道輪廓線外3m處，必須與巷道兩幫成15º～18º的交角並應布置在同一煤層的軟分層中。
4、臨界值的選定：參照《防突規定》和礦井實際情況， K1臨為0.5ml/g.min1/2，鑽屑量S為6kg/m，每次預測8～10m，當預測值低於臨界值時，按照留足2米超前安全煤距的標準來確定允許掘進距離。
5、預測時，工作麵有響煤炮、頂鑽、噴孔、支架來壓等突出預兆，不論其預測指標值是否達到規定的臨界值，都視為突出危險工作麵，直接采取防突措施。
（二）、防治突出措施：
1、當預測指標超過臨界值時，立即停止掘進，采用打超前密集排放鑽孔(孔徑75mm)措施來進行防突卸壓。
2、控製範圍：兩幫孔應與巷道成75°～78°的交角，鑽孔終孔位置控製範圍：在巷道輪廓線外上幫7米，下幫3米處。
3、有效排放半徑：φ75mm的鑽孔的有效排放半徑為0.5米；
4、排放鑽孔個數：煤層厚按2米計算，打雙排鑽孔
排放鑽孔個數：N=[（3.2/cos24°+7+3）÷（2×0.5）+1]×≈29個
5、排放鑽孔布置：附圖。
（三）、防突措施效果檢驗：
1、按要求打好排放孔後，排放一個大班後,方可進行措施效果檢驗。
2、措施效果檢驗方法：同前預測法。

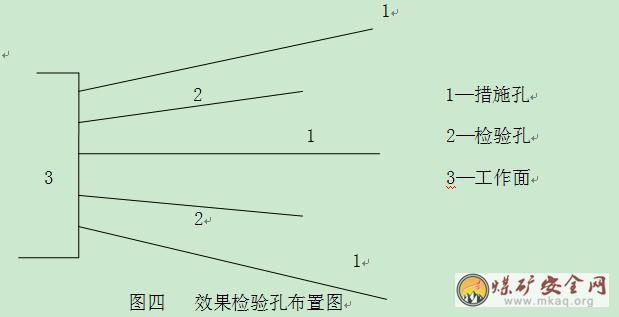

3、措施檢驗孔的要求：檢驗孔孔深應小於或等於措施孔，並應布置在兩個措施孔之間，如下圖四。

4、如果鑽排後經過檢查檢驗措施有效的情況下，當檢驗孔孔深等於措施孔孔深，必須保持5m投影孔深的超前距。當檢驗孔孔深小於措施孔孔深，且兩孔投影孔深的差值不小於3米時，經檢驗措施有效後，必須保持2米投影孔深的超前距。
5、效果檢驗措施無效時，必須進行加孔排放或延長排放時間等補充防治突出措施，並經措施效果檢驗有效後，方可采取安全防護措施施工。
（四）、安全防護措施：
1、安全設施及安全裝備：
①、安裝風電、瓦斯電閉鎖裝置，按要求安裝瓦斯報警斷電儀和甲烷傳感器，甲烷傳感器的位置要求一個在距該巷回風口10～15米處，另一個距工作麵不大於5米處。工作麵的探頭報警點為≥0.8%、斷電點為≥1.2%，複電點為＜0.8%；斷電範圍11142運輸順槽、11143回風順槽、1610聯絡巷內全部非本質安全型電氣設備。回風流探頭其報警點為≥0.8%、斷電點為≥0.8 %，複電點為＜0.8%；要求斷電儀靈敏可靠，並經常調試及維護。
②、管理人員和機電檢修作業人員下井到此區域檢查或檢修設備必須佩帶便攜式瓦斯報警儀。
③、下井人員必須佩帶隔離式自救器。
④、通風隊負責在掘進當頭每隔50m設一組壓風自救裝置，壓風呼吸咀不少於8個，並每班檢修一次，機電部門負責壓風主管敷設，並保證24小時有風。
⑤、監測、通訊維護工必須在工作麵迎頭小於5米處安裝一台直通礦井調度室的防爆通訊電話。
2、 通風係統
①、通風部門每周對本區域的回風係統檢查一次，發現巷道失修，及時修理，保證回風巷有效斷麵不得小於設計斷麵的70%，確保通風係統暢通、可靠。
②、回風係統內不得設置通風控製設施。
③、 通風部門每班對本區域的通風設施檢查一次，通風設施必須牢固可靠，確保通風係統穩定可靠，如因采掘工作麵發生變化或進行風量調節、係統調整時，必須編製安全技術措施經礦井總工程師批準後，方可執行。
④、加強局部通風管理，加強該區域回風係統的檢查，發現有失修現象及時報告值班室進行修理，必須確保通風係統暢通無阻，確保有效風量不低於360m3/min，風筒離當頭距離不超過5m，及時逢補破損風筒。
⑤、局部通風係統：
（1）、新風：地麵→主皮帶井→局扇→11143回風順槽迎頭。
（2）、乏風：11143回風順槽迎頭→11143回風順槽→1610聯絡巷→1610回風上山→回風上山→引風道→地麵。
⑥、放炮管理：
（1）、放炮地點：放炮地點設在1610運輸石門避難硐室內起爆。
（2）、放炮形式：出班炮，其放炮時間規定為：早班：15:30~16:00; 中班：23:30~24:00; 夜班：7:30~8:00，逾時不許放炮。
（3）、撤人、停電範圍：11143回風順槽內、11142運輸順槽、1610聯絡巷，上述範圍全部撤人、停電（風機、監測電源不停），由跟班隊長或班長落實到人，瓦檢員監督落實，否則，嚴禁放炮。
（4）崗哨位置：放炮地點、1610運輸石門正向風門外、11133回風順槽與1610回風石門交叉點處並懸掛警示牌標明“11143回風順槽放炮，嚴禁人員入內”字樣；由跟班隊長或班長落實專人負責。
（5）、放炮管理的各項製度落實由負責該頭的瓦檢員負責監督執行。
7、瓦斯檢查員必須做到“一炮三檢”和“三人連鎖”放炮製度，杜
絕瓦斯超限作業，經常檢查回風係統風流及回風流中的瓦斯濃度，發現有突出預兆等異常情況，必須立即停止作業，撤出作業人員至新鮮風流中。
8、炮眼封泥必須充填滿，嚴禁使用措施孔裝藥。
9、放炮前，必須對工作麵迎頭進行加固，防止因冒頂而誘導突出，放炮母線必須使用三無電纜放炮。
10、放炮後必須經30分鍾後由帶班隊長、瓦斯檢查員進入工作麵檢查安全並灑水防塵，當確認工作麵無異常後，方可恢複正常工作，如發現倒棚時應及時處理，嚴禁空頂作業，若有空頂時必須及時處理，防止因冒頂而誘導突出。
11、本工作麵放炮前，必須將回風係統中所有的礦車、雜物或材料等清理幹淨，確保回風係統暢通無阻，巷道支護完好、斷麵符合要求。有以下情況之一時，嚴禁放炮：
①、回風係統不暢通時；
②、反向風門不符合要求時；
③、礦井監控係統運轉不正常，或瓦斯傳感器位置不當、顯示不準確時；
④、回風係統非本安型電氣設備未停電，或電氣失爆未處理時；
⑤、啟爆點無壓風自救袋及自救袋無壓風、無隔離式自救器等安全防護設施不符合要求時；
⑥、啟爆點無通訊電話或電話不通暢時；
⑦、未經礦調度室同意時。
12、其它
（1）、加強此區域內的機電設備、設施的管理，機電部門每天安排專人負責本區域內的電氣設備檢查和維護，並建立台帳做好記錄，做到“誰檢查、誰簽字、誰負責”；嚴禁有失爆現象發生。
（2）、加強該區域作業人員的安全思想教育及技術培訓管理，嚴禁違章作業和冒險蠻幹，嚴禁用風鎬、手鎬等衝擊工具強挖掘進，發現煤與瓦斯突出預兆後，立即撤出人員至安全地點。突出預兆有：
①無聲預兆：工作麵頂板壓力增大，煤壁被擠出、片幫掉渣、頂板下沉或底板鼓起，煤層層理紊亂，煤暗淡無光澤，煤質變軟，瓦斯忽大忽小，煤壁發涼，打鑽時有頂鑽、卡鑽、噴瓦斯等現象；
②有聲預兆：煤層在變形過程中發生劈裂聲、悶雷聲、機槍聲、響煤炮；聲音由遠到近，由小到大，有短暫的有連續的，間隔時間長短也不一致，煤壁發生震動和衝擊，頂板來壓，支架發出折裂聲。
（3）、帶班隊長或班組長及時彙報本班進尺，並填寫在防突牌板上。
13、避災路線：
（1）、當發生水災、火災、頂板02manbetx.com 、瓦斯突出、瓦斯爆炸02manbetx.com 時，所有人員按下列避災路線撤退：
A:11143回風順槽迎頭→1610聯絡巷→主皮帶井→地麵。
B:11143回風順槽迎頭→1610聯絡巷→1610運輸石門→副井→地麵
三、防突組織管理及信息反饋製度：
（一）、防突組織管理：
1、井下防突人員的配置：專幹1人，預測打鑽工2人。
2、防突人員負責日常的防突工作，包括預測、效果檢驗的儀器操作，排放鑽孔布置的技術指導工作，牌板的填繪、資料的收集、整理、歸檔等工作，以及井上下防突牌板上有關內容的填寫，允許掘進起始點標誌的標記，出井後的數據打印和彙報工作，並有記錄可查。
3、施工隊施工人員負責預測、效果檢驗及排放鑽孔的施鑽工作。
4、瓦檢員負責監督井下防突牌板上進尺的填寫及牌板的看管工作，嚴禁錯填、假填和漏填。瓦斯檢查員負責現場措施執行情況的監督工作，以及允許掘進距離的掌握，一到超前距必須立即停止作業，進行預測，隻有等預測完，允許掘進後，才能恢複掘進施工。
5、礦長、總工負責全麵管理。
6、安全員負責措施的落實、執行情況的監管工作。
7、防突人員必須對每次預測、效果檢驗數據的真實可靠性負責，嚴禁弄虛作假，並及時做好允許掘進起始點標記，井下牌板上的有關數據內容按要求及時正確填寫，上井後並將預測數據及時打印出來，並向礦井調度室彙報。
8、機電隊負責電器設備的安裝、調試、檢查、維修工作。
9、內外倉庫負責材料的供應，工具的及時配給和更換工作。
（二）、信息反饋製度：
1、防突人員在工作麵若發現有異常情況或其它不安全因素時，有權撤出人員，停止工作麵掘進，並及時向調度室彙報。
2、施工隊帶班隊長或班組長，每班在出井前1小時，必須將當班作業情況向礦井調度室彙報，包括掘進進尺，安全隱患等；嚴禁錯報、假報和漏報。
3、礦井調度室負責對其信息的調度及記錄。
4、嚴禁超掘，若到超前距，施工隊應自覺停止掘進，並及時彙報，任何人發現已到超前距，都有權停止工作麵掘進。
5、其它未盡事宜均按《11143回風順槽掘進作業01manbetx 》、《防治煤與瓦斯突出規定》中的有關規定執行。
