一、填空題
1、按激磁方式直流電動機一般可分為、、
和四種。
2、三相異步電動機等效電路中的參數
的物理意義是。
3、三相異步電動機的最大轉矩與轉子電阻，與定子電壓。
4、直流電機電樞導體的電流是流，電刷放置的位置是。
6、籠形異步電動機常用的電氣製動方法有、與。
7、繼電器按輸出形式可分為和。
8、低壓空氣斷路器相當於、熔斷器、、、欠電壓繼電器的組合，是一種自動切斷電路故障用的保護電器。
9、三相異步電動機輸出的電磁轉矩與定子電壓。
10、電氣原理圖中電器元件觸點的開閉，均以吸引線圈，按鈕沒有受到作用時的原始狀態畫出。
11、電磁式電器的的電磁機構一般由、和組成。
12、時間繼電器通電延時閉合動合觸頭符號是，充電延時斷開動斷觸頭符號是。
13、繞線式交流電機的起動方法一般有與等。
14、繞線式異步電動機轉子線圈一般接成形，通過滑環、電刷與外電阻相連可改善電機的。
15、常用接觸器是式電器，它本身具有等保護作用。
16、籠形異步電動機的正反轉控製可通過改變來實現。
17、為識別各個按鈕的作用，以避免誤操作，通常在按鈕帽上塗以不同的顏色，以示區別。常以表示起動按鈕，而表示停止按鈕。
18、籠型電動機采用Y-△降壓起動，則其起動電壓是原起動電壓的倍，起動轉矩是原起動轉矩的倍。
19、常用主令電器一般有、、等。
20、三相六極異步電動機，接到工頻電網上額定運行時，額定轉速為960轉每分。其轉差率為，轉差為。
21、單相交流電磁機構其靜鐵心端麵嵌有短路銅環的目的是。
22、中間繼電器的作用是。
23、控製電路中的自鎖常用電器的觸點來實現。
24、自動往返可逆控製常用開關電器來實現。
25、在頻繁操作的可逆控製電路中，正反轉接觸器之間要有聯鎖與
聯鎖。
26、幹簧繼電器的主要部件是由鐵鎳合金製成的幹簧片，它既能__導電又能電磁。
27、低壓電器觸點的接觸形式有點接觸型、麵接觸型和線接觸型。
28、交、直流電磁機構在鐵心方麵的主要區別是直流鐵心可用整塊鐵，而交流鐵心必須用薄的矽鋼片。
30、直流固態繼電器內部的開關元件是晶體三極管，交流固態繼電器內部的開關元件是晶閘管。
31、拖動係統運動狀態03manbetx 的兩個基本參數是轉矩與轉速，它們之間的關係稱為機械特性。
32、不同類型的電機在不同的運行條件下，各有不同的機械特性，機械特性按硬度來分有硬特性與軟特性，按運行條件分有人為特性與固有特性。
33、在進行轉矩折算時，常常要定義轉矩的正負，一般情況下，對電動機電磁轉矩的方向與選定的轉速正方向一致時其值取正，而負載轉矩的方向與選定的轉速正方向一致時其值取負。
34、轉矩折算的理論依據是動力學的功率不變原則與能量平衡原則。
35、如圖所示，電機的轉速為n，工作機械的轉速為nm、轉動慣量為Jm，齒輪的傳動比為i，則折算到電動軸上的等效轉動慣量為Jm/i2。
36、繞線式轉子電動機的起動電阻計算的原則是同一轉矩下轉子回路電阻之比等於轉差率之比。
二、判斷題
1、二相對稱繞組通二相相位相差90度的大小相等的電流會產生旋轉磁場。（）
2、三相異步電動機旋轉磁場的轉速稱為同步轉速。（）
3、直流電動機勵磁回路要裝熔斷器以防止勵磁回路短路或過載。（）
4、對直流電機改變電樞電壓極性就可以改變直流電動機的轉向。（）
5、一般小於10KW的異步電動機可直接起動。（）
6、電動機的正反轉控製實質上是通過兩個接觸器將電機的三相電源換相。（）
7、行程開關、限位開關、終端開關其實是同一種開關。（）
8、繞線式異步電動機的工作原理與直流電動機一樣。（）
9、自耦變壓器降壓啟動方法適應於頻繁操作場合。（）
10、籠形異步電機定子回路串電阻起動一般按速度原則進行為好。（）
11、直流電動機的電磁轉矩與轉速成正比，交流電動機的電磁轉矩與轉速成反比。（）
12、熱繼電器也可以作為短路保護。（）
13、三相異步電動機在滿載起動時的起動電流要大於空載起動時的起動電流。（）
14、對短時工作方式的電動機，其容量的選擇應按過載能力來選擇。（）
15、直流電磁式時間繼電器通電延時比斷電延時更明顯。（）
16、同一電器的各個部件在圖中可以不畫在一起的圖是電氣原理圖。（）
17、交流電磁機構通電後如果鐵心吸合受阻，將會導致電磁線圈電流增大。（）
18、交流接觸器相比直流接觸器更適合於頻繁操作。（）
19、熱繼電器觸點的額定電流不是它的標稱額定電流。（）
20、電器的銀合金觸點如因電弧生成黑色氧化膜電阻，會造成觸點接觸不良，要銼掉。（）
21、電動機采用製動措施的目的是為了停車平穩。（）
22、行程開關、限位開關、終端開關是同一種性質的開關，但它們的原理是不同的。（）
23、單相電磁鐵心上裝有短路環，以防鐵心振動與噪聲，而三相電磁鐵心上沒有短路環。（）
24、位勢負載轉矩的作用方向總是與電機的旋轉方向相反。（）
28、拖動係統的靜態工作點在理論上是指它最終的穩定運行點。（）
29、
三、選擇題
1、直流電動機起動瞬時電流太大的原因是()。
A、起動瞬時電樞反電動勢為零；B、起動瞬時電樞反電動勢太大；
C、起動瞬時勵磁繞組反電動勢太大；D、起動瞬時勵磁繞組反電動勢太小。
2、異步電動機帶恒轉距負載運行時，如果電源電壓下降，則當電動機穩定運行後，電動機的電磁轉距()。
A、不變；B、下降；C、增大；D、不定。
3、一台6極三相異步電動機接在工頻電源上，s=0.04，則此時電機的同步轉速與轉差分別為()r/min。
A、960、50；B、1000、50；C、960、40；D、1200、50。
4、在三相繞線式異步電動機的起動過程中，轉子電流的頻率變化趨勢是（）。
A、由小變大；B、由大變小；C、恒定不變；D、沒有規律。
5、一台直流他勵發電機由額定運行狀態僅轉速下降了30﹪，則（）。
A、T下降30﹪；B、Ea下降30﹪；
C、Ea和T都下降30﹪；D、隻有端電壓下降30﹪。
6、三相籠形異步電機實現發電反饋製動的條件是()。
A、轉子轉速一定要大於同步轉速；B、轉子回路一定要串接電阻；
C、外接負載一定要是位能性負載；D、外接電壓一定要大小額定電壓。
7、直流電機運行在發電機狀態時，其()。
A、Ea
8、異步電動機帶恒轉距負載運行時，如果電源電壓下降，則當電動機穩定運行後，電動機的電磁轉距()。
A、不變B、下降C、增大D、不定
9、直流接觸器一般采用（）滅弧裝置。
A、電動力滅弧B、柵片滅弧C、窄逢滅弧D、磁吹式滅弧
10、三相異步電動機起動時的轉差率等於為（）。
A、1B、0C、-1D、2
11、直流電動機的工作磁場是（）。
A、恒定磁場B、旋轉磁場C、脈動磁場D、前三種磁場均可
12、國產4極三相感應電動機的同步轉速為（）r/min。
A1000；B1500；C1200；D2500。
13、CJ20-25型交流接觸器的額定工作電流為（）。
A、25B、20C、30D、35
14、下列電器中能實現短路保護的是（）。
A、按鈕B、熱繼電器C、行程開關D、空氣開關
15、由於電弧的存在，將致電路的（C）。
A、分斷時間縮短B、分斷能力提高C、分斷時間延長D、分斷時間不變
16、繞線式異步電動機轉子回路串頻敏變阻器起動，其起動轉矩相比原來的起動轉矩()。
A、不變B、下降C、增大D、不定
17、三相異步電動機采用能耗製動，切斷電源後，應將電動機（）。
A、轉子回路串電阻B、定子繞組兩相繞組反接
C、轉子繞組進行反接D、定子繞組送入直流電
18、三相閘刀開關垂直安裝時，下列說法正確的是。
A、電源端應在上方，負載端應在下方B、電源端應在下方，負載端應在上方
C、電源端與負載端沒有嚴格區分D、不能垂直安裝
19、晶體管時間繼電器比氣囊式時間繼電器精度（）。
A、相等B、低C、高D、因使用場所不同而異
20、並勵電動機電樞回路串電阻調速，其機械特性（）。
A、變硬B、不變C、變軟D、更接近自然特性
21、下麵電器不是主令電器的是（）。
A、接觸器B、組合開關C、接近開關D、行程開關
22、FR是下列哪一種電器的文字符號（）。
A、按鈕B、熱繼電器C、行程開關D、空氣開關
23、直流接觸器磁路形狀一般為（）。
A、U形B、E形C、空心螺管式D、裝甲螺管式
24、對於接觸器觸點過熱原因不正確的說法是（）。
A、觸點壓力不足B、線圈匝間短路C、觸點容量不夠D、觸點表麵燒毛
25、低壓斷路器的兩段式保護特性是指（）。
A、過載延時與特大短路的瞬時動作B、過載延時與短路短延時動作
C、短路短延時與特大短路的瞬時動作D、過載延時、短路短延時與特大短路瞬時動作
26、甲乙兩個接觸器，現欲實現互鎖控製，則應（）。
A、在甲接觸器的線圈電路中串入乙接觸器的動斷觸點
B、在兩接觸器的線圈電路中互相串入對方的動斷觸點
C、在乙接觸器的線圈電路中串入甲接觸器的動斷觸點
D、在兩接觸器的線圈電路中互相串入對方的動合觸點
四、簡答題
1、為提高生產效率，需要盡可能縮短電動機的起動與製動時間，在實際中一般采取哪些方法來實現？
2、直流電動機的人為機械特性分為哪幾種？請分別說出它們的特點。
3、為什麼交流接觸器不允許頻繁操作？能否用直流接觸器代替交流接觸器工作﹖為什麼？
4、直流電磁機構與交流電磁機構有什麼不同？
5、自動空氣開關有哪些脫扣裝置？各起什麼作用？
6、敘述“自鎖”、“互鎖”電路的定義，請畫出三相異步電動的正反轉雙重聯鎖控製電路示意圖。
7、下圖有幾處錯誤？請指出並畫出改正後的線路圖。

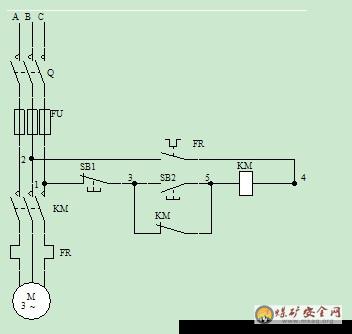

8、下圖是某籠形異步電機的控製電路，(1)請03manbetx 該控製線路所實現的功能。(2)在電源正常的情況下，按下SB2後，電機不能旋轉，請03manbetx 可能存在的故障。
9、試簡述三相異步電動“異步”兩字的含義？
10、直流他勵電動機帶恒轉矩負載，試03manbetx 分別改變其外加電壓、電樞回路串電阻及勵磁電流時，當係統重新達到穩定運行時，電動機電流是如何變化的？
12、他勵直流電機的固有機械特性需要哪兩個參數決定？為什麼說異步電動機的固有機械特性隻用一個點就可以確定？這個點的參數是如何求解的？P52
13、繞線式異步電動機運轉時，為什麼轉子繞組不能開路？答：因為轉子繞組開路，在轉子回路中就不能產生感應電流，也就不會產生電磁轉矩，轉子不可能轉動，所以繞線式電動機運轉時，轉子繞組不能開路。
14、一台他勵直流電動機所拖動的負載轉矩TL=常數，當電樞電壓或電樞回路附加電阻改變時，能否改變其運行其運行狀態下電樞電流的大小？為什麼？那些量要發生變化？
參考答案：當負載不變時，電機輸出的電磁轉矩也就不變，由T=CtφIa、U=E+IaRa可知，電樞電壓或電樞附加電阻改變時,拖動同一負載，電樞電流大小不變，轉速n與電動機的電動勢都發生改變。
15、轉速調節（調速）與固有的速度變化在概念上有什麼區別？
答：速度變化是在某機械特性下,由於負載改變而引起的,二速度調節則是某一特定的負載下,靠人為改變機械特性而得到的。
16、簡述當異步電動機的機械負載增加時，電動機定、轉子各物理量的變化過程？
答：機械負載增加，轉子轉速n下降，則轉差率s上升，轉子繞組切割磁力線的速度增加，轉子的感應電勢E2s與感應電流I2相應增加，轉子磁勢F2也增加，由磁勢平衡關係，定子磁勢增加，定子電流I1上升，即從電網吸收的電功率增加。這一過程直到轉子電流產生的轉矩和負載轉矩重新平衡為止，由於機械負載增加而所需的機械功率通過電磁感應，由電網供給。
五、設計題
1、試設計三相鼠籠式電動機既能連續工作、又能點動工作的繼電接觸器控製線路。並簡要說明其工作原理。

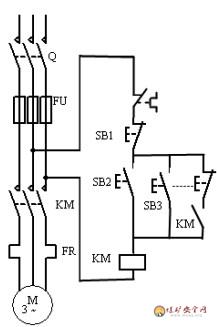

參考答案：電路如圖解8.2.1所示。其中SB2為連續工作起動按鈕。SB3是雙聯按鈕，用於點動工作。當按下SB3時，接觸器線圈有電，主觸點閉合，電動機起動。串聯在自鎖觸點支路的常閉按鈕斷開，使自鎖失效。鬆開SB3時，接觸器線圈立即斷電，電動機停車。可見SB3隻能使電動機點動工作。
2、用繼電接觸器設計三台交流電機相隔3秒順序起動同時停止的控製線路。
六、分析題

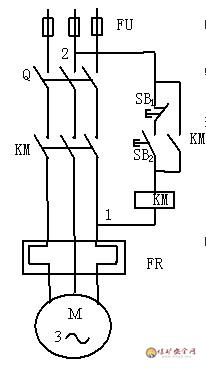

1、根據圖8.2.2接線做實驗時，將開關Q合上後按下起動按鈕SB2，發現有下列現象，試分別分析其故障：(1)接觸器KM不動作；(2)接觸器KM動作，但電動機不轉動，(3)電動機轉動，但一鬆手電動機就不轉，(4)接觸器動作，但吸合不上；(5)接觸器觸點有明顯顫動，噪音較大，(6)接觸器線圈冒煙甚至燒壞；(7)電動機不轉動或者轉得極慢，並有“嗡嗡”聲。
參考答案：(1)有3種可能的原因：①1，2兩根線上的熔絲有一個或兩個燒斷，使控製電路無電源；②熱繼電器常閉觸點跳開後未複位，③4，5兩點有一點(或兩點)未接好。
(2)可能有兩個原因：①A相熔斷器熔絲燒斷，電動機單相供電，無起動轉矩；②電動機三相繞組上沒接通電源；例如丫形接法隻將六個接線柱中的Ul，V1，W1三個接上電源，而另外三個U2，V2，W2未接在一起。△形接法時未形成封閉三角形等等。
(3)自鎖觸點未接通，電動機在點動控製狀態。
(4)可能有3個原因：①電源電壓不足；②接觸器線圈回路(即控製回路)接觸電阻過大；③接觸器鐵心和銜鐵間有異物阻擋。
(5)接觸器鐵心柱上短路銅環失落。
(6)可能有3個原因：①接觸器線圈額定電壓與電源電壓不符，②接觸器長時間吸合不上，電流過大而燒壞，③接觸器線圈絕緣損壞，有匝間短路。
(7)A相熔絲燒斷，電動機單相運行。
2、一台直流他勵電動機拖動一台卷揚機構，在電動機拖動重物勻速上升時若電樞電源突然反接，試利用機械特性從機電過程上說明：
①從反接開始到係統新的穩定平衡狀態之間，電動機經曆了幾種運行狀態？最後在什麼狀態下建立係統新的穩定平衡點？
②簡述各種狀態下轉速變化的機電過程？

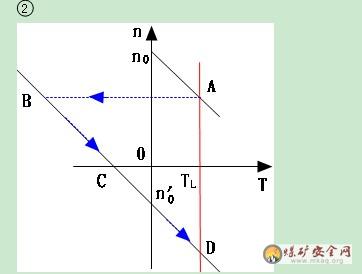

①從反接開始到係統到達新的穩定平衡狀態之間,電動機經曆了電動機正向電動狀態,反接製動狀態,反向電動狀態,穩定平衡狀態。在反向電動狀態下建立係統新的穩定平衡點
電動機正向電動狀態是當電源突然反接時，此時轉速由於機械慣性不能突變，隻是工作點A到工作點B的突變，機械特性曲線發生變化;反接製動狀態是B至C段，轉速逐漸降低,到達C時速度為零；反向電動狀態由C到D段，該段電機反向運行且速度逐漸增加；穩定平衡狀態,反向運行到達D點穩定,轉速不再變化。
