朔裏礦業機電科首屆礦井維修電工技術比武細則

　　朔裏礦業機電科首屆礦井維修電工技術比武細則

　　本次比武旨在切措技藝，展現朔裏礦業機電人超強的安全意識、一流的業務素質與高尚的人格魅力。在我礦機電管理質量標準化創建成果的基礎上，進一步加強對大型固定設備的安全檢修工作，為提高礦井提升電工業務水平和操作技能，更好的為礦井安全生產服務，爭強職工比、趕、超的學習勁頭，鞏固知識和技能，積極的參加機電科組織的活動，對礦井提升電工進行技術比武。確保實現安全年。

　　1、評審小組：組長：徐淮北 吳金城

　　副組長：高紅雲 李廣鋒

　　成員：田自成 張成新

　　2、參賽選手：機電科四大件礦井維修電工和壓力隊維修電工

　　3、技術比武方案分兩大步驟：一、理論考試;二、現場操作。

　　4、評獎辦法：獎勵采用激勵製，設立四個獎項：特等獎1名;一等獎2名;二等獎4名;3等獎6名;鼓勵獎若幹名。

　　評分細則

　　一、理論考試。由技術人員進行出卷，內容分為應知應會，操作運用，應急處理，現象03manbetx 。題型有填空題、判斷題、選擇題、簡答題、案例03manbetx 題。理論考試滿分為100分，占考核40%。科統一安排的考試時間和地點，相關單位監考。

　　二、現場操作比武：

　　1、時間：2011年5月25日---5月26日

　　2、地點：楊傑講堂

　　3、監考人員：徐淮北 吳金城 高紅雲 李廣鋒 田自成 張成新

　　4、比武實踐流程：

　　比武人員分兩批進行比武，比武內容為三菱PLC編程和接線操作，比武時間為1.5小時，每提前10分鍾，加5分，超時每分鍾減1分。具體評分標準如下：

　　1、控製要求

設計一個用PLC的基本邏輯指令來控製電動機循環正反轉的控製係統，並在此基礎上練習編程軟件的各種功能。其控製要求如下：

　　1)按下啟動按鈕，電動機正轉3秒，停2秒，反轉3秒，停2秒，如此循環5個周期，然後自動停止。

　　2)運行中，可按停止按鈕停止，熱繼電器動作也相應停止。

　　2、PLC I/O分配表：

　　輸入設備PLC輸入端子輸出設備PLC輸出端子

　　SB1(啟動按鈕)X0KM1(正轉接觸器)Y0

　　SB2(停止按鈕)X1KM2(反轉接觸器)Y1

　　FR(熱繼電器常開觸點)X2

　　3、請完成以下工作：

　　1)、請根據PLC輸入輸出元件地址表完成PLC外部接線原理圖。(10分)

　　2)、按PLC接線原理圖進行安裝接線，走線要求在線槽內，布線合理美觀，接點要緊固、不壓絕緣皮、不露銅太長。(20分)

　　注意：PLC電源由實訓台左上部空氣開關提供，輸出側指示燈電源由實訓台底部24V+、一端子排提供。接線完成後要仔細核對，並由裁判員及工作人員檢查後方可送電。

　　3)、桌麵已建文件夾，名稱為選手抽簽號。打開三菱編程軟件(FXGP/WIN和GX Developer任選一種)，新建項目，將其命名為：**(選手名字)，並將該項目保存在D:盤對應抽簽號的文件夾中。(5分)

　　4)、根據控程序製要求，編製梯形圖程序，並寫入PLC，進行調試。要求完成控製工藝要求，操作準確，程序規範簡潔，爭取一次通電運行成功。(65分)

　　考核標準：比賽時間計90分鍾，滿分為100分。根據選手設計接線調試情況(90分)以及完成時間(10分)綜合進行考核。

　　注意：要正確使用工具和儀表，接線和調試時必須遵守01manbetx 01manbetx 和安全生產要求，避免發生短路02manbetx.com 。

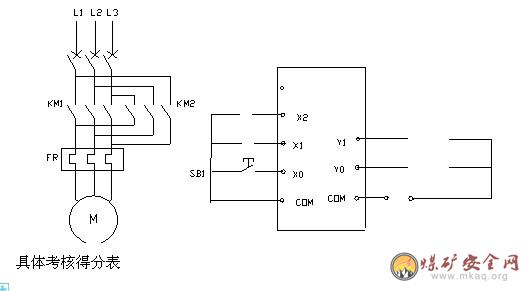

　　PLC外部接線原理圖(由選手補全)
