礦井運輸《煤礦電工學》教學大綱

　　礦井運輸《煤礦電工學》教學大綱

　　適用專業：礦井運輸(初中二年 中級) 學時：108 學分：7

　　一、課程的地位和任務

　　地位：《煤礦電工學》是礦山工程類專業的一門必修的專業技術課。

　　任務：通過本課程的學習使學生掌握煤礦電工技術及安全的基本理論、基本知識和基本技能，了解煤礦電工技術及電氣安全的最新進展和發展動態，培養學生具有一定的實踐動手能力和應用能力，為從事工程技術工作打下基礎。

　　二、課程簡述

　　1、課程目標

　　設置本課程主要是使學生掌握煤礦電工學的基礎知識、基本理論和基本技能，培養學生初步形成解決各類常用電工技術及電氣安全實際問題的職業技能和自學能力。

　　(一)基本知識教學目標

　　1、了解煤礦電工學的基本概念和基本知識;了解安全用電的知識;

　　2、理解常用電工技術及電氣安全的工作原理，了解其結構、性能特點和圖形符號;

　　3、掌握電子電路的基本知識和電工實驗的基本方法、技能，培養學生03manbetx 和解決問題的實際能力;

　　(二)能力教學目標

　　1、學生在學習這門課程時要重視實踐，重視應用，重視理解，切勿死記硬背。

　　2、掌握實驗的規範化操作, 能根據學習目的要求，獨立地組織實施實驗，會處理實驗中出現的具體問題，能正確地寫出實驗報告.

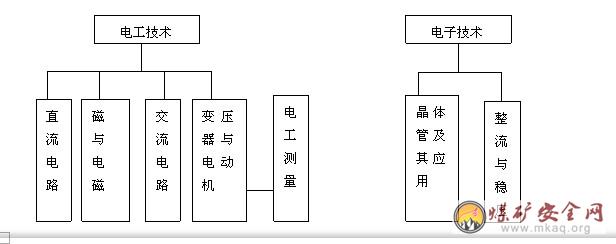

　　(三) 知識結構分解圖

2、教學方法

　　以課堂講授為主，實驗為輔，理論與實踐相結合。講授方法應以實例貫穿始終。學生要在理解課堂內容的基礎上，重在應用，多練多應用。在實驗過程中理解和掌握各種電工技術的基本原理和操作技能。

　　理論與實踐相結合的教學法：將生產實踐中的問題引到課堂中來，以補充教材的知識不足;在例題和作業中多舉實例，理論聯係實際，提高學生的參與興趣。

　　三、教學內容、要求和時數分配

　　電工部分

　　一、直流電路 (22學時)

　　1、教學內容

　　1.1 電路的基本物理量

　　1.2 歐姆定律、電功和電功率

　　1.3簡單直流電路的計算

　　1.4複雜直流電路的計算

　　1.5電容器

　　2、教學要求：

　　1)掌握直流電路的基本概念;

　　2)掌握歐姆定律、基爾霍夫定律;

　　3)熟悉電路中電位的計算等電路03manbetx 的基本方法;

　　4)了解疊加原理、戴維南定理;

　　3. 重點、難點

　　1)直流電路的基本概念;

　　2)歐姆定律、基爾霍夫定律;

　　3)電路中電位的計算等電路03manbetx 的基本方法。

　　二、磁與電磁的基本知識(8學時)

　　1、教學內容

　　2.1 電流的磁場及其基本物理量

　　2.2 鐵磁材料的磁性能和分類

　　2.3 磁路及磁路歐姆定律

　　2.4 磁場對通電導體的作用力

　　2.5 電磁感應

　　2、教學要求：

　　1)掌握電流的磁場及其基本物理量;

　　2)了解磁路及磁路歐姆定律;

　　3)理解磁場對通電導體的作用力和電磁感應原理;

　　3、 重點、難點

　　重點：電流的磁場及其基本物理量。

　　難點：磁場對通電導體的作用力和電磁感應原理。

　　三、交流電路(14學時)

　　1、教學內容

　　3.1 正弦交流電的基本概念

　　3.2 純電阻、純電感與純電容電路

　　3.3 電阻、電感與電容的串聯電路

　　3.4電阻、電感與電容的並聯電路

　　3.5三相交流電的產生

　　3.6三相發電機繞組和三相負載的連接

　　2. 教學要求：

　　1)掌握正弦交流電的基本概念;

　　2)理解單一參數正弦交流電路及RLC串聯電路和並聯電路;

　　3)理解三相電源和三相負載的星形連接和三角形連接;

　　4)了解安全用電的相關知識;

　　3. 重點、難點

　　重點：正弦交流電的基本概念;

　　難點：單一參數正弦交流電路及RLC串聯電路和並聯電路;三相電源和三相負載的星形連接和三角形連接;

　　四、變壓器與交直流電動機(18學時)

　　1、教學內容

　　4.1 變壓器的結構及原理

　　4.2 幾種常用的變壓器

　　4.3 直流電動機的結構和工作原理

　　4.4 三相異步電動機

　　2、教學要求

　　1)了解變壓器的基本結構與工作原理;

　　2)了解三相異步電動機的結構、工作原理與銘牌數據;

　　3)了解和掌握三相異步電動機的起動、調速。

　　3、重點、難點

　　重點：變壓器的基本結構;三相異步電動機的結構;

　　難點：三相異步電動機的起動、調速。

　　電子部分

　　五、晶體管及其應用(16學時)

　　1、教學內容

　　5.1半導體基本知識

　　5.2晶體二極管

　　5.3晶體三極管

　　5.4晶體管低頻小信號放大器

　　2、教學要求

　　1)了解半導體基本知識;

　　2)掌握晶體二極管、晶體三極管的工作原理及其技術參數;

　　3)掌握晶體三極管單管放大電路的工作原理及單管放大電路的03manbetx 方法。

　　3、重點、難點

　　重點：晶體二極管、晶體三極管的工作原理及其技術參數;晶體三極管單管放大電路的工作原理及單管放大電路的分析方法。

　　難點：單管放大電路的分析方法。

　　六、整流與穩壓電路(8學時)

　　1、教學內容

　　6.1整流電路

　　6.2濾波電路

　　6.3穩壓電路

　　6.4可控矽一般知識

　　2、教學要求

　　1)理解單相整流、濾波和穩壓電路的原理;

　　2)了解可控矽一般知識。

　　3、重點、難點

　　重點：單相整流、濾波和穩壓電路的原理。

　　七、礦井供電(16學時)

　　1、教學內容

　　7.1概述

　　7.2礦井供電係統

　　7.3礦井供電設備

　　7.4礦用電纜

　　2、教學要求

　　1)了解礦井供電係統的構成和特點;

　　2)了解礦井供電設備的結構特點;

　　3)了解礦用隔爆磁力啟動器結構及工作原理;

　　4)認識安全用電的重要性，了解電氣設備常用的安全措施

　　四、實踐教學內容與要求

　　實驗一 常用電工儀器儀表的使用

　　實驗目的：

　　1、了解常用儀表表盤上主要標注的意義。

　　2、掌握常用儀器設備的使用方法。

　　實驗內容：

　　萬用表、交流電流表、穩壓電源、信號發生器、直流電流表及實驗箱的正確使用。

　　實驗二 電路的測量

　　實驗目的：

　　1、學會按線路圖對線路的連接;正確讀取萬用表的讀數。

　　2、掌握測定電路中各點電位的方法。

　　3、用實驗方法驗證基爾霍夫定律。

　　4、熟練掌握萬用表的使用。

　　實驗內容：

　　1、電位的測量。

　　2、驗證基爾霍夫定律。

　　實驗三 了解日光燈電路的工作原理及安裝方法

　　實驗目的：

　　1、掌握提高感性負載電路功率因數的方法。

　　2、掌握實驗的規範化操作，了解安全用電的知識。

　　實驗內容：

　　1、日光燈電路的正確連接。

　　2、提高感性負載功率因數的方法。

　　實驗四 元器件識別

　　實驗目的：

　　1、 熟練掌握色環電阻、電位器的讀值。

　　2、 熟練掌握電容、二極管、三極管好壞和管腳判別

　　實驗內容：

　　1、電阻、電容元器件的識別與測試。

　　2、二極管、三極管元器件的識別與測試。

　　學時分配表

　　序 號內 容總學時講 課實 驗機動

　　1直流電路22184

　　2磁場與電磁感應88

　　3交流電路14122

　　4變壓器與交、直流電動機1818

　　5晶體管及其應用24204

　　6礦井供電1616

　　7機動66

　　總 計10892106

　　五、任課教師教學過程中應注意的事項

　　本課程的教學根據課程特點及具體授課內容的不同，機動靈活地采用黑板、掛圖、多媒體課件、現場教學、實驗等多種手段相結合的方式。

　　六、本課程與其他課程的關係

　　先修課程：《物理》、《數學》

　　七、教學參考資料

　　《煤礦電工學》 孫國蘭 中國勞動出版社

　　《電工學》(上下冊) 秦曾煌 高等教育出版社

　　八、課程的考核要求

　　本課程采用平時考核、作業考核、階段考和期未考試相結合的考核方式。具體如下：

　　平時考核：依據出勤、答疑、上課主動性，給出成績。以勤奮、好學，思想積極活躍者，占10%。

　　作 業：平時留一定量的作業，作業認真、完全自己做的、交作業及時，占20%。

　　考試環節：注意學生解決實際問題能力的考核，尤其是在分析方麵，以閉卷考試給出成績，階段考試占30%，期未考試占30%。

　　九、有關說明

　　本書分為電工基礎，電子技術基礎及礦井電氣三大部分具體內容包括：交、直流電路的計算，磁與電磁的基本知識，變壓器與交、直流電動機的結構及原理，電工測量儀表使用方法;晶體管放大與振蕩電路，整流與穩壓電路，礦井供電係統及供電設備，采掘運輸機械的電氣控製，安全用電技術等。

　　十、審核意見

　　課程名稱煤礦電工學總課時108

　　適用對象礦井運輸(初中二年 中級)

　　編製人(簽字)劉偉審核時間

　　主持人(簽字)參加人(簽字)

　　係部審核意見

　　結論經過交流與討論大家一致認為可以執行該教學大綱

　　批準
