井下巷道修護安全技術措施
第一節 煤(岩)層賦存特征
永安煤礦井下巷道布置在二1煤煤層中，或在二1煤底板2-10米岩層內，二1煤賦存於二迭係山西組下方。煤層由於受沉積環境及後期構造變動的影響，厚度不均勻平均厚度約為2.1m，煤層的傾角為2°-14°。屬中灰、特低硫、高灰熔點粉狀無煙煤。煤層無自燃發火傾向，煤塵無爆炸危險性，根據瓦斯等級鑒定，我礦為低瓦斯礦井，其瓦斯相對湧出量為5.5m3 /t，瓦斯絕對湧出量為 0.7 m3 /min。
表1-1 煤層特征情況
項目單位指標備注
煤層厚度(最小最大/平均)M0～5.72/2.1煤層變化不穩定
煤層傾角(最小最大/平均)(°)7～14/9
煤層硬度f0.2易冒落
自然發火期D無自然發火傾向三類
絕對瓦斯量m3 /min0.70
相對瓦斯量m3 /t5.50
煤塵爆炸指數%0無煤塵爆炸危險
直接頂為砂岩、泥岩和沙質泥岩;直接底板為砂岩、灰岩和沙質泥岩或泥岩;直接頂、底板與煤層之間，局部存在著偽頂和偽底，厚度一般小於0.5m，其岩性多為炭質泥岩或泥岩。
表1-2 煤層頂底板情況
圍岩名稱岩層名稱厚度(m)岩石描述
老頂細粒砂岩6.43深灰色厚層狀，性硬脆顆粒均勻，節理充填白色薄膜，底為砂質泥岩和泥岩互層。
直接頂砂質泥岩9.66黑色細密含雲母片及植物化石，底為炭質泥岩，汙手有滑感，少夾煤線。
直接底炭質泥岩10.69黑色薄層狀，局部夾煤線和細砂岩，含方解石脈,具有劈理片理結構。
老底石灰岩1.90深灰色厚層狀硬脆有方解石脈破碎。
第二節 巷道規格質量標準、及技術要求
1、 永安煤礦掘進工作麵，由於礦山壓力顯現，部分巷道變形嚴重，不具備安全生產條件，根據礦井技改設計要求，我礦對巷道采用礦用工字鋼梯形對子棚支護，荊笆閉護頂幫、背板加固。棚距中—中0.7米，棚梁長2.2米(淨口2米)，下淨寬3.0米，巷道淨高2米，淨斷麵5m2。
2、 荊笆的鋪設要求：頂部與兩幫各4塊，背板各6—7塊，(每對棚用料量：荊笆12塊，背板20塊)。
3、 嚴格按中腰線修護，中線任意一幫允許誤差100mm。
4、 支架必須迎山有力，棚梁平直垂直於中線，柱腳要求底實無浮渣，柱窩深0.2米，在鬆軟的地段架設支護時，柱腳下必須鋪設木鞋。
5、 支架必須達到“三嚴”，兩肩嚴、兩口嚴、頂幫背實、閉嚴。背板、荊笆必須鋪設均勻，搭接長度不得小於0.1米，平整、美觀、及足夠的數量，棚與棚之間要連接緊密。
6、 在頂邦不實地段修護時，必須將空邦用背木交叉充填、背實、打牢，嚴禁空邦空頂。
7、節頭修複後必須達到高、寬、平、直、淨、嚴、緊、齊、立、正的質量標準。
第三節 工藝程序、運輸係統
1、巷道支護規格
運輸上山和軌道上山均采用礦工鋼梯形對子棚支護，其支護規格及巷道內運輸設備配備見掘進巷道支護狀況表2-2-1。
2、巷道斷麵尺寸

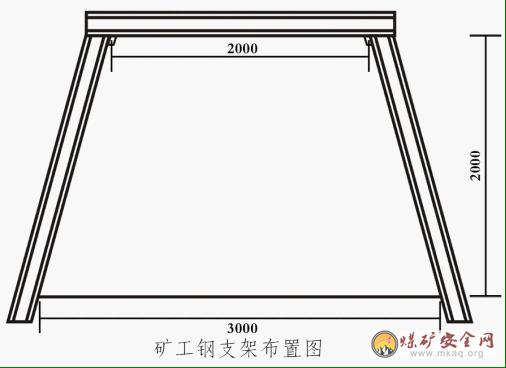

巷道斷麵及支架布置具體見掘進巷道支架布置及斷麵設計圖 2-2-1
表2-2-1 掘進巷道支護狀況
巷道
名稱支護
形式淨斷麵支護
規格棚距用途設備
運輸
上山礦工
鋼梯
形對
子棚5 m2梯形頂梁2.2m、腿長2.2m、
淨 高 2m0.7m回風皮帶、刮板
輸送
機
軌道
上山礦工
鋼梯
形對
子棚5 m2梯形頂梁2.2m、腿長2.2m、
淨 高 2m0.7m進風、
運煤、運料皮帶、刮板
輸送
機
第四節 施工方法
1、修護時，若頂底板高抬剁底厚，采用鑽眼爆破，一次起爆。
2、上、下順槽的永久支護采用礦工鋼梯形對子棚支護，臨時支護使用鐵釺椽進行前探支護，且支護緊跟工作麵。
3、嚴格按測繪人員給定的施工中線並沿二1煤層的底板進行修護。
4、放炮及手鎬落煤采用人工攉煤、刮板輸送機和膠帶輸送機運輸的方式運出工作麵。
5、交接班後，必須先進行安全檢查，發現隱患必須立即處理，確認安全無誤後方可開工。然後進行打眼、裝藥、爆破等工作，當工作麵炮煙吹散後，由班組長和放炮員進入工作麵，有外向裏依次檢查頂板、支護、瓦斯和拒爆等情況，確認安全再前移前探支護，並確定鐵釺椽打緊背牢之後，方可進行攉煤和架棚支護。
6、修護時，若局部斷麵變小可以用風鎬擲，嚴格按照風鎬01manbetx 01manbetx 操作。
第五節 施工工藝
巷道修護采用煤電鑽打眼、鬆動爆破、手鎬落煤、人工攉煤、刮板輸送機運輸、架棚支護的施工方法。(或用風鎬震動落煤)。
施工工藝流程為：鑽眼爆破 裝運煤 架棚支護。
(1)、修護節頭的工藝程序：
巷道修護的工藝程序是：由下向上進行;由外向裏逐棚進行修護更換。
(2)、運輸係統
各種材料運輸(人工搬運)
井筒→機運隊人力推車至進風行人繞巷→人工搬運→修護地點
修護的煤矸運輸
修護出煤(矸)用溜子或皮帶運至運輸上山→井底大巷→井筒→提升至平地。
1、若是獨頭巷道，在修護作業前，每個地點必須在巷道一側個鋪設一根4米長的3寸通風管，在另一側鋪設一根4米長、直徑500㎜的避災管道。
2、每個修護地點修護前必須備單體液壓支柱、及液壓槍、6—8根1.8米長的鐵釺椽、10—15根木釺椽、荊笆、圓木等防冒頂材料，施工中嚴格執行敲邦問頂製度，及時處理聾頂活石。嚴禁空頂作業。另外還要配備一定數量的搶險物資，堆放在指定地點，專人看管不得挪作他用。
3、修護開口處，必須先加固開口處前後5米的支護棚子，並及時支護，減小空頂麵積和空頂時間。巷道坡度較大要及時使用防倒卡子固定巷道支護、或打台口棚支護，要有防止岩石、煤塊滾落的措施。同時對修護地段頂幫煤層進行打眼注水，注水眼深不小於1.5米。
4、修護地點如果頂幫煤層鬆軟，易冒落，要提前注水後再進行作業。
5、修護地點前後5米內嚴禁堆放雜物，替下的舊材料要按指定地點堆放整齊，修護地點堆煤(矸)要及時清理，確保退路暢通。
6、在修護中若穿跨老巷(采空巷道)必須架設木垛插底並加強防範措施，集中力量保證安全。
7、在修護中發現有災害征兆時，應立即彙報調度室，采取措施進行治理。
8、修護中，必須把巷道內管路等設施掩護好，修護過後必須恢複原來位置掛起。
9、修護中必須隨時注意設備運轉情況，控製落煤量，嚴禁隻管盲幹，堵壓設備和影響通風斷麵。出班前必須把設備周圍的煤清理幹淨。
10、修護中不得使用不同性能、型號、規格的支護材料。
11、在傾斜巷道修護，要防止矸石或大煤塊滾落傷人。
12、工作結束後，應將所用材料堆放整齊，嚴禁影響通風、行人。
13、安監部及礦、隊要派專人蹲點跟班，並配備便攜式瓦斯檢測報警儀，發現作業中出現的隱患，要及時處理，並向礦調度室彙報，必要時撤出作業地點。
14、由於軌道上山、煤層因長期受礦山壓力影響，煤層硬度較高，手鎬落煤難度較大，根據我礦現井下實際情況，經礦領導研究決定，采用鬆動爆破的方式進行作業。
(1)、放炮前，首先對作業地點前後5米範圍內支護進行加固，護好頂邦，由安全員檢測作業地點瓦斯情況，在濃度允許的情況下，進行打眼裝藥作業。
(2)、打眼深度不得小於0.6米，嚴格控製裝藥量不得大於0.5碼，並封好炮泥。
(3)、班組長點清人數，所有人員撤到大巷躲避，放炮後，待炮眼散盡，人員方可進入作業地點進行作業。
(4)、現場安全員負責監督，達不到安全要求不準放炮，並嚴格執行“一炮三檢”，做好記錄。
(5)、放炮作業過程中出現殘爆、拒爆等情況時，按照《煤礦安全01manbetx 》有關規定進行處理。
6、鑽爆工序要求：
(1)鑽眼前，必須詳細檢查煤頭5m範圍內的支護，發現問題及時處理;
(2)必須依據中、腰線在工作麵按炮眼布置標定炮眼;
(3)嚴禁鑽眼與裝藥平行作業和嚴禁在殘眼內鑽眼，並堅持濕式打眼;
(4)爆破嚴格執行“一炮三檢”製度;
(5)爆破采用正向裝藥、串聯式聯線方式，堅持使用毫秒電雷管和礦用硝氨炸藥。
15、施工人員要保護作業地點的通風、供電設施及電器設備，防止損壞，發生以外02manbetx.com 。
16、避災路線：(1)根據不同地點的閉災路線撤離。
(2)若獨頭巷道發生頂板02manbetx.com ，人員被困時可通過避災管道從作業地點逃生。若遇其它02manbetx.com ，要按照《02manbetx.com 應急搶救預案》進行搶救。
