小峪煤礦5#煤層302盤區回風巷噴漿設計說明書
設 計： 孫誌斌
審 核： 孫安珍
總工程師： 張 林
編製單位： 小峪煤礦生產技術科
編製日期： 2012年2月16日
會審單位及人員簽字：
總工程師：
生產礦長：
安全礦長：
機電礦長：
通風副總：
安全副總;
生 產 科：
調 度 室：
安 監 站：
通 風 科：
地 測 科：
機 電 科：
會審綜合意見
時 間2012年2月17日
地 點調度五樓會議室
主 持張 林
參
加
人
員張平旺 王福成 周文鎖 李清海 田家仁 閆 全 張文平 趙歡應 張玉文 孫安珍 薑 波 謝富強 王潤生 趙傳榮 崔誌堅 楊金國
會 審 綜 合 意 見：
1、頂、幫如有破損的金屬網更換後再噴射。
2、按照礦井2012年采掘計劃部署，5#煤層302盤區回風巷噴漿由宏宇一隊施工。
礦長批注：
一、巷道概況
1、巷道編號及位置
編號：5#煤層302盤區回風巷。
地麵：對應地表位於大西溝北部、石狐子溝西部、大河灣東部
井下：位於5#層302盤區，南鄰301盤區回風巷;西鄰302盤區軌道巷;東鄰302盤區皮帶巷;北部礦界。
二、巷道參數
5#煤層302盤區回風巷全長1980m，矩形斷麵，寬×高=4200×3200mm;錨杆、錨索、金屬網支護。煤層總厚度6.1m，其中上部一般厚2.8m，中部頁岩0.3m，下部一般厚3.0m。
三、巷道四鄰及生產情況
5#煤層302盤區回風巷南鄰301盤區回風巷、西鄰302盤區軌道巷、南部礦界;巷道東部302盤區皮帶巷正在掘進。
二、工程概述

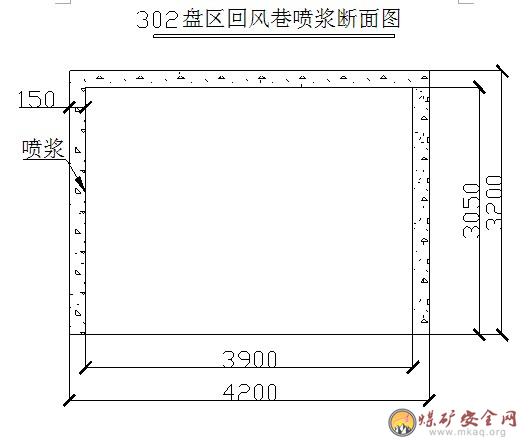

302盤區回風巷原設計支護方式為錨網支護，考慮到該巷道服務年限長，擔負的任務較重，為了降低後期的維護費用、減小巷道的通風阻力，準備在原支護基礎上進行噴漿(厚度100mm)。
噴漿前需要先鋪設臨時軌道1980m，軌型18Kg、規矩800mm;緊固鬆動的錨杆，綁紮好張開的金屬網。
三、施工順序
鋪設臨時軌道——清理巷道頂、幫浮矸——緊固鬆動的錨杆——綁紮張開的金屬網——噴射混凝土——清理遺留雜物
四、生產係統
① 運料：地麵工業廣場——1#副提升井——5#煤層軌道巷—西風立井聯絡貫眼—施工地點。
② 供電：5#煤層301盤區變電所——5#煤層301軌道——施工地點。
③ 供水：302盤區供水管路——施工地點。
五、施工技術要求
⑴ 、臨時軌道鋪設
① 軌型：18kg、規矩：800mm。
② 鋪軌前將巷道的淤泥、積水清理幹淨;道床平整，局部凸凹在1㎡範圍內不得大於100mm。
③ 軌道接縫不大於5mm;高低、左右差距不大於2mm;2條軌麵差不大於5mm;
⑵、緊固錨杆和綁紮金屬網
① 兩幫錨杆如有缺少螺母的必須補齊。
② 緊固後的錨杆頂錨杆扭矩要達到150N.m以上;幫錨杆扭矩要達到100N.m以上。
③ 張開的金屬網要拉緊重新搭接，搭接長度不小於200mm;搭接好的金屬網用等強鉛絲扭結牢固。
⑶、噴射混凝土
① 噴漿料成分：水泥、黃砂、石子;配合比：水泥：黃砂：石子=1：2：2;速凝劑比例：為水泥重量的2%-3.5%;噴厚不得小於150mm;噴射風壓：≥0.4Mpa;噴射水壓：噴射風壓+0.1Mpa;水泥強度等級不低於P032.5;黃砂細度模數大於2.6;石子直徑不大於15mm。
② 噴射前要清除幫角的煤渣，找掉浮矸;設置控製噴厚的標誌。
③ 一次噴射混凝土厚度達不到設計要求時，應分次噴射，但複噴間隔時間不得超過2小時，否則要用高壓水衝洗受噴麵。
④ 遇有超挖或裂縫低凹處，要先噴補平整，然後再正常噴射。
⑤ 噴射混凝土的回彈率頂部不大於25%;兩幫不大於15%.
⑥ 噴射的混凝土終凝2小時後要噴水養護，養護時間不少於7天。噴水的次數控製在能保持混凝土處於潮濕狀態。
⑦ 每隔20米預留3個檢查孔。
六、施工組織
1、作業方式
采用“三八製”作業方式，早班(6：00—14：00)為作業班，二班(14：00—22：00)為作業班，、三班(22：00—6：00)為作業班，實行班班檢修班班生產。
2、勞動組織

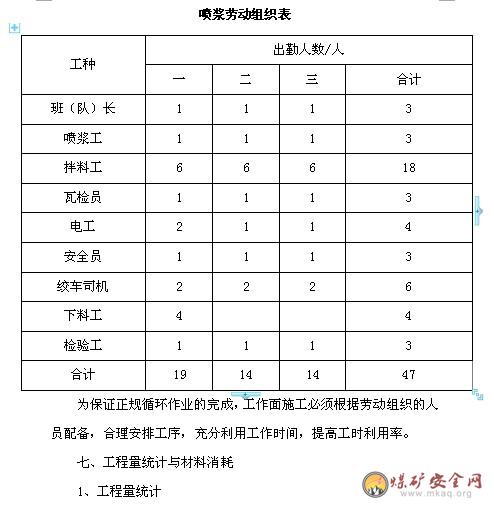

勞動組織見下表，在實際工作中既要有分工，又要有相互配合，共同完成生產任務，

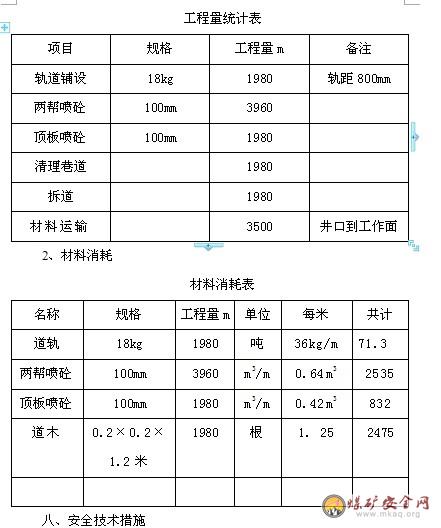

1、必須熟悉並嚴格執行大同煤礦集團公司《井下員工崗位工作技術通用標準》
2、作業地點支護必須到位，無片幫、馬棚、傘簷，風筒探頭到位，安全設施齊全，確認現場無安全隱患。
3、噴漿工必須熟悉噴漿設備的工作原理、機械結構、電氣控製、操作方法和技術特征，能夠熟練操作和維修保養噴漿機具。
4、噴漿機送風時，一定要固定好噴頭，防止噴頭擺動傷人，處理堵管時，不準帶風或加大風壓處理，要停電停風打開放風閥敲打堵管時，要拆開管進行處理，噴頭任何情況下都不允許對著人。
5、噴漿前，各種高壓水管路必須連接牢固，並外加10號鐵絲連在一起的保護連接，防止斷開傷人。
3、加強個體防護，噴漿時必須佩戴防塵口罩，無防塵設施不得開工。
4、噴漿施工時必須有專人進行安全監護。
5、嚴禁人員將身體的任何部位探入噴漿機喂料口內處理堵塞。
6、處理噴漿管堵塞時，必須緩慢加大風壓，並嚴禁噴頭對準人員。
7、在工作中，要認真負責，與其他工程合理配合，確保各項工作安全有序的進行。
11、噴漿時必須用皮帶或廢風筒保護好巷內的管線及設備。
12、噴漿時注意先處理頂、幫零皮，以防止噴漿時傷人。
13、噴漿前將片幫，活矸先人工處理下後，見實幫、頂再噴漿。
14、巷道兩幫的大凹陷處，必須背水泥板，並打設錨杆、掛網。
