　　1、瓦斯抽放係統

　　嚴格按照《煤礦安全01manbetx 》要求建立了礦井永久瓦斯抽放係統，建有地麵永久抽放泵站和八裏灣瓦斯抽放泵站，安裝瓦斯抽放泵10台，每日抽放純瓦斯量達30萬立方米左右，其中6台為2BEC72型水環式真空泵和2台為CBF710-2型水環式真空泵，每台抽放泵的功率均為560kW，單台泵的工況抽放能力為430 m3/min。地麵瓦斯抽放為5台泵並聯運行，1#、2#、3#泵抽西區(2用一備)、4#、5#泵抽采空區(一用一備)、6#、7#、8#泵抽東區(2用一備);八裏灣抽放泵站裝備有2台2BEC72型水環式真空泵，1用1備負責采空區抽放，實現了高負壓預抽和采空區低負壓大流量分區抽放。

　　礦井從地麵到井下的管道井為二趟DN820管路、一趟DN530管路、一趟DN426管路，兩趟820mm瓦斯抽放主管並聯運行;DN530、DN426瓦斯抽放主管路獨立運行。井下抽放主管路分別為DN820、DN720、DN530，支管路為DN400、DN350、DN255。現整個抽放管路已達40000餘米。

　　2、抽放方法及抽放鑽孔布置

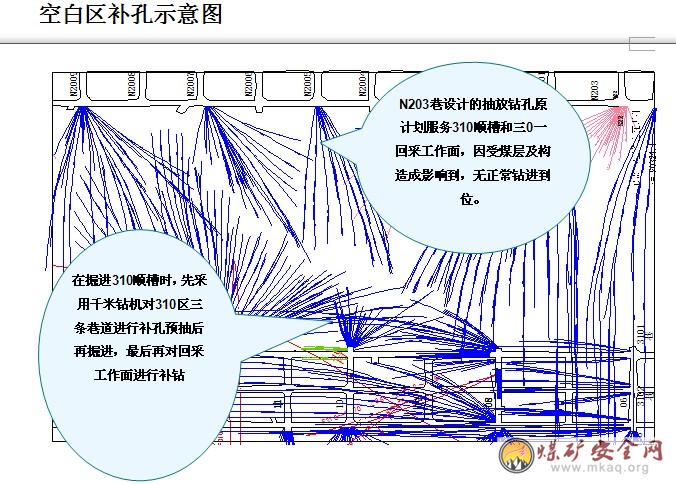

　　礦井的抽放方式為本煤層長鑽孔預抽、采空區抽放和地麵水平多分支煤層氣抽放井預抽的立體交叉抽放方式。其中井下抽放方式主要以VLD-1000鑽機施工的長孔預抽為主，個別工作麵實行了長孔預抽和空白帶進行短孔邊掘邊抽的方式進行配合抽放。井下現有5台VLD-1000鑽機，功率為90kW，配套專用的DDM-MECCA、DGS鑽進實時監測係統，在井下布置定向長鑽孔對采掘工作麵進行采前預抽;臨時補孔采用西安1200L型鑽機、杭州SGZL3B型鑽機施工。

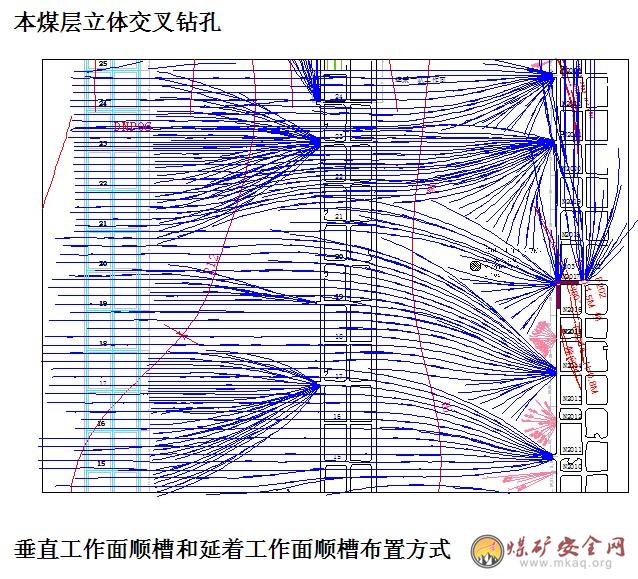

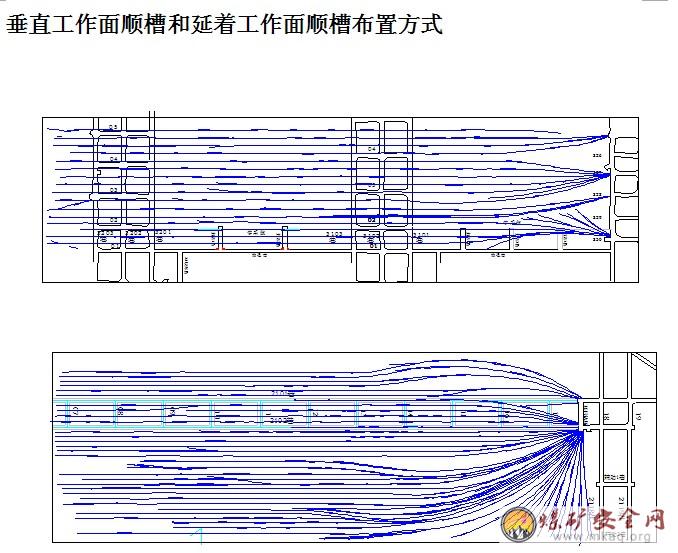

　　鑽孔布孔方式為鑽場扇型施工。每個鑽場布孔數量為10～20個不等，孔深200～800米不等，鑽孔直徑均為96mm，孔底間距為5～10米，孔口負壓為13～35KPa，采用聚胺脂類化學藥劑進行封孔，封孔長度9米。

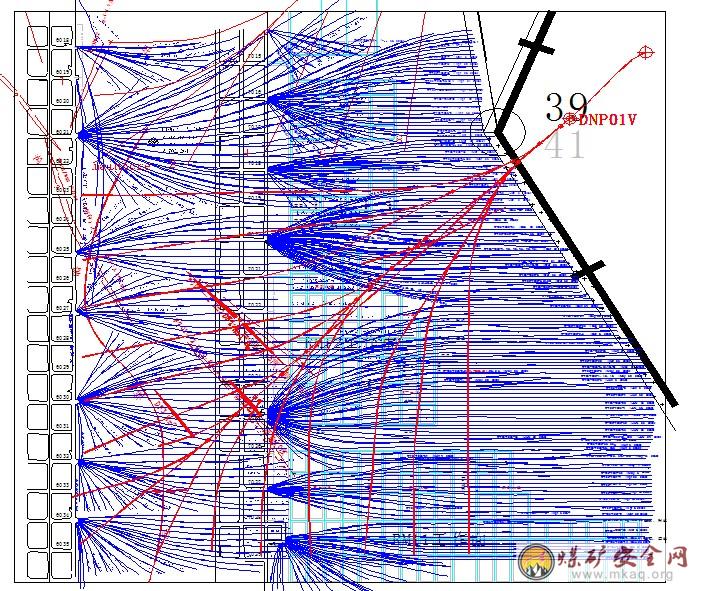

　　地麵水平多分支煤層氣抽放井與本煤層長鑽孔交叉圖
