鄭煤集團馬池煤礦12采區皮帶下山掘進安全技術措施
工程名稱：12采區皮帶下山
施工單位：掘進隊
編 製 人：胡德彬
編製日期：2012年2月2日
名 稱
會審日期
會審地點礦調度室
參加會審人員簽名
生產科生產礦長
調度室安全礦長
安全科機電礦長
通防科礦 長
機電科
總工程師
總工批示：
12采區皮帶下山主要解決12012上付巷掘進運輸問題，巷道開口於12012上付巷繞巷內，開口坐標為x：3800110，y：38412405，z：+340，掘進坡度為-25°，巷道全長78m，與原來三部皮帶尾巷道貫通。
一、支護形式
該巷道采用工字鋼對棚支護，規格為2.6×2.4m。(詳見巷道斷麵圖)
二、質量標準
1、工字鋼棚距中-中為0.5m,幫、頂用川杆、荊笆護頂蔽幫，川杆直徑為50㎜，頂、幫各不少於7個。
2、工字鋼巷道上寬為2.3m，下寬為3.4m，淨高為2.2m。
3、嚴格按中、腰線施工，巷道偏中誤差不得大於50㎜，腰線誤差不得超過30㎜。
4、棚與棚之間打撐木，梁、柱之間的撐木分別為3根和2根。
5、迎山適中，嚴禁前傾後仰。
6、支架扭矩≤80㎜，棚梁接口離合、錯位不得大於3㎜。肩口墊要齊全。
三、掘進方式
由於巷道布置在煤層中，采用手鎬配合風鎬進行掘進。
四、裝載與運輸
下山掘進采用小絞車拉托運輸。
五 、勞動組織表
工種0點班8點班4點班備注
掘工444
雜工666
班組長111
絞車工111
合計121212
六、局部通風及監測監控
(一)、風量計算
1、按瓦斯湧出量計算
Q =100qk=100×0.53×1.7=90.1m3/min
其中Q——掘進工作麵實際需要風量，m3/min;
q——掘進工作麵的瓦斯絕對湧出量，m3/min;
100——單位瓦斯湧出配風量，回風流瓦斯濃度以不超過1.0%的換算值;
k——掘進工作麵的瓦斯湧出不均衡係數，取1.7。
2、按人數最多計算
Q=4N=4×12=48m3/min
其中Q——掘進工作麵實際需要風量，m3/min;
N——掘進同時工作的最多人數，12人;
3、按局部通風機實際吸風量計算
Q掘=nQ通+15S m3/min
式中：n-通風機台數，取1;
Q通—通風機實際吸風量，取110m3/min;
S—巷道斷麵(m2)，取7.2m;
則Q掘=1×110+15×7.2=218m3/min
經計算，煤巷掘進工作麵需風量取最大值，即局部通風機計算值218m3/min。
風速驗算：
V=Q掘÷60S掘=218÷60÷7.2=0.505m/s，0.25 m/s
(二)、風機、風筒選型：
根據供風量218m3/min和供風距離，選用局扇BKJ№4.5-2×11KW和600mm的風筒能滿足要求。
(三)、瓦斯監測係統
1、按照《01manbetx 》規定在掘進工作麵及回風流中設置一個甲烷傳感器，通過監控分站與調度室的KJ-95N瓦斯監控係統連接。
2、傳感器的懸掛位置為：傳感器應掛在非風筒側，一個安在風筒出口另一幫≤5m處，另一個安在回風流距巷道開口以裏10～15m的地方，距巷幫不得小於200mm，距巷道頂板不得大於300mm，且該處巷道頂板完好，無淋水。
3、按照鄭煤集團公司規定，瓦斯報警和斷電濃度設為大於或等於0.8%，複電濃度設為小於0.8%，斷電範圍為掘進工作麵及供風線路中所有非本質安全型電氣設備。
4、安全監控設備必須定期進行調試、校正，每月至少一次，甲烷傳感器、便攜式甲烷檢測報警儀每7天使用標準氣樣調校一次。
(一)、通風管理
掘進工作麵實行“雙風機、雙電源、自動倒台”裝置，同時實現風電、瓦斯電閉鎖，斷電濃度為大於或等於0.8%，複電濃度為小於0.8%，斷電範圍為掘進工作麵所有非本質安全型電氣設備。
1、掘進工作麵必須實行獨立通風，局扇安裝在新鮮風流中，距離回風巷口不得小於10m，距地高度不得小於0.3m。
2、加強通風管理，局部通風機必須有專職或兼職人員留名掛牌管理，保證局部通風機正常運轉，其他人員不得隨意開停。
3、風筒要用抗靜電、阻燃風筒。風筒吊掛平直、逢環必掛，無脫節、無破口，風筒接頭要嚴密不漏風，支架和設備不得摩擦和擠壓風筒，風筒出風口距工作麵不大於5m以保證工作麵有足夠的風量。百m漏風率不超過3%。
4、風筒要緩慢拐彎，不準拐死彎。風筒直徑不同時，要先大後小，並使用過渡節。
5、使用局部通風機的掘進工作麵，不得停風，因檢修、停電等原因停風時，必須撤出所有人員切斷電源。在恢複通風前，必須首先檢查瓦斯，隻有停風區中最高瓦斯濃度不超過1.0%和二氧化碳濃度不超過1.5%時，並且在局部通風機及其開關附近10m範圍內風流中瓦斯濃度都不超過0.5%時，方可人工啟動局部通風機。
6、巷道貫通必須遵守下列規定：
(1)地測科要提供準確的數據，提前對預透地點進行加固。通風部門必須預計貫通後的通風係統，做好調整通風係統的準備工作。
(2)貫通時，必須有專人在現場統一指揮，並設置人員進行警戒。
(二)、綜合防塵
1、必須在施工中堅持灑水降塵，水管必須緊跟掘進迎頭，運輸機轉載點必須設噴霧裝置，要求噴霧靈敏可靠，且使用正常，由掘進隊負責管理及使用。
2、裝煤過程中要灑水降塵，杜絕煤塵飛揚。
3、巷道經常衝刷，無粉塵積聚現象。
4、掘進工作麵工人要求佩帶防塵口罩，做好個體防護。
(三)、防火管理措施
1、防滅火係統采用防塵係統。
2、安全科要加強對出現的高冒及頂板破碎帶的監測工作，發現問題及時處理。
3、消滅一切外因火災，加強機電設備的防爆管理，機電設備包機到人，責任到人，杜絕電器失爆。
4、由安全科派人定期對掘進工作麵CO及溫度進行檢查，發現問題及時彙報並采取措施進行處理。
5、加強對設備的維護、保養，及時添加和更換潤滑油，防止機械磨擦生熱，電機、減速機處要經常清理周圍的浮煤，保持良好的散熱環境。
6、當發生電氣設備著火時，必須先切斷電源，再進行滅火。在未切斷電源的情況下，滅火隻能用不導電的滅火材料滅火。
7、滅火時，應遵循由邊緣向火源中心的原則，滅火人員要站在進風側滅火。
8、用水滅火時，要有足夠的水源，水流應從火區外緣向中心噴射，禁止直接用水噴射高溫火源中心，防止產生水煤氣爆炸和蒸氣傷人。
9、滅火期間必須有專人負責對瓦斯、一氧化碳及有毒氣體濃度檢測，采取可靠的防止瓦斯、煤塵爆炸和人員中毒的措施。
10、井下使用及用過的潤滑油、棉紗、布頭和紙等，必須放在蓋嚴的鐵桶內;用過廢棄的，由專人定期送到地麵處理，不得亂扔。嚴禁將剩油、廢油倒灑在井巷中。
11、工作麵作業人員若發現煤壁出汗，感覺精神困乏、頭疼、四肢麻木、聞到焦油的氣味時，應立即撤出工作地點，報告調度室。
(四)瓦斯防治安全措施
1、嚴格執行瓦斯管理，落實各項檢查製度，瓦檢員必須現場交接班，跟班瓦檢員必須時刻關注掘進迎頭和回風係統的瓦斯變化情況，並做好記錄，有異常變化時，立即上報礦調度室，等待處理。
2、掘進工作麵回風流的甲烷傳感器，其報警值為0.8%、斷電值為0.8%，斷電範圍為工作麵及回風流所有非本質安全型電器設備。甲烷傳感器必須保持靈敏可靠，由監控人員定期檢查、校驗、維修，發現問題及時彙報處理。
3、在施工過程中，嚴禁無風、微風作業，停風必須撤人。當瓦斯濃度達到0.6%時，必須停止作業，撤出人員，進行處理;當瓦斯濃度達到0.8%時，必須停止作業，撤出人員，切斷所有電源，進行處理，當瓦斯濃度降低到0.5%以下時，經瓦檢員確認安全後，方允許進入作業。
4、加強工作麵電器及電纜管理，消滅電纜明接頭、羊尾巴、雞爪子及漏電現象，電纜要懸掛整齊，杜絕電器失爆。
5、掘進工作麵不得有高冒存在，如發現高冒必須立即采取措施進行處理，以防止高冒內瓦斯積聚或發火。
6、班長必須佩帶便攜式瓦斯報警儀，並能正常使用。
7、瓦檢員每班要經常對瓦斯濃度進行檢查;並檢查CO2的濃度，每班檢查不低於3次。瓦檢員要專人專職，巷道內設有瓦斯檢查記錄牌板，並做好記錄。
(五)、頂 板
1、掘進工作麵嚴禁空頂作業，靠近工作麵10m範圍內的支護，必須進行加固。
2、掘進中嚴格堅持敲幫問頂製度，特別是在架棚、裝矸過程中應清楚頂板情況,及時排除隱患。
3、找頂工作必須遵循下列規定：
⑴找頂工作應有2名有經驗的人員擔任，1人找頂，1人觀察頂板及退路。找頂人員應站在安全地點，觀察人員應站在找頂人員的側後麵，並保證退路暢通。
⑵找頂應從有完好支護的地點開始，由上至下先頂部後兩幫依次進行，找頂範圍內嚴禁其他人員進入。
⑶找頂人員應手戴手套，用長把工具找頂時，應防止煤矸順杆而下傷人。
⑷頂幫遇到有大塊斷裂煤矸或煤矸離層時，應首先設置臨時支護，保證安全後再順著裂隙、層理慢慢地找下，不得硬刨強挖。
5、掘進前必須用打點柱或架抬棚的方法加固好工作麵附近10m範圍內的支架，掛好前探梁，如果前探梁前端出現空頂時，要在梁上用護頂材料將頂罩嚴背牢。點柱選用直徑大於或等於200mm的硬木，點柱上端用木楔打緊，下端有不少於0.2m的柱窩，並支在實底上。
(六)、防治水
1、嚴格執行“有掘必探，先探後掘”的探放水製度。
2、按照鄭煤集團掘進工作麵“物探先行、鑽探驗證、邊探邊掘”的防治水要求進行掘進。
3、嚴格按照探放水安全技術措施執行探放水工作,沒有進行探放水或達不到措施要求的,嚴禁掘進。
(七)、機 電
1、機電工應經常檢查風機、開關等機電設備的可靠性，做好維護保養工作。嚴禁失爆和帶病工作，總開關必須有漏電保護裝置，實行分片包幹，責任到人，並懸掛設備管理牌。
2、電氣設備的檢查、維護和調整，必須由電氣維修工進行。高壓電氣設備的修理和調整工作，應有工作票和施工措施。高壓停、送電的操作，可根據書麵申請或其他可靠的聯係方式，得到批準後，由專責電工執行。采區電工，在特殊情況下，可對采區變電所內的高壓電氣設備進行停、送電的操作，但不得擅自打開電氣設備進行修理。
3、井下防爆電氣設備的運行、維護和修理，必須符合防爆性能的各項技術要求。防爆性能遭受破壞的電氣設備，必須立即處理或更換，嚴禁繼續使用。
4、設備的外露運轉部分，要安裝保護罩和護欄，防止碰撞發生02manbetx.com 或損壞設備。
5、每次接班後，設備司機、機電維修人員必須仔細檢查設備並加油，保證正常運轉。
6、井下機電設備要做到“三無”、“四有”、“兩齊”、“三全”、“三堅持”。下井人員嚴禁手扶電纜，以防漏電傷人。
7、跟班機電工必須加強電器設備的防爆性能檢查，必須杜絕電器失爆現象，三台及以上電器開關必須打局部接地極，五小電器必須上板。
8、各設備司機必須持證上崗，並嚴格執行交接班製度。
9、各種保護裝置不全的電器設備立即更換或打平地維修。
10、移動電器設備時，嚴禁帶電作業，重要電器設備處要設警標，柵欄或說明牌。
11、嚴格執行停、送電製度，因檢修等原因需要停電時，必須懸掛“有人工作，嚴禁送電”的警牌，檢修結束後，有停電人員親自送電，嚴禁預約送電。
12、非防爆電器設備及失爆設備嚴禁入井。
(八)、運 輸
1、煤的運輸路線：
工作地點→12012上付巷繞巷→副斜井→四水平運輸巷→四水平溜煤囤→老皮帶巷→主井溜煤囤→主井→地麵
2、本巷道為下山掘進，主要防止運輸02manbetx.com ，措施如下：
(1)、在距工作麵上部5米處打一道護身篦子，上麵鋪大荊芭且保持1.0米以上的高度，防止矸石滾落傷人。
(2)、小絞車聲光信號齊全，絞車運行前，工作麵停止一切作業，人員全部撤離到躲避硐室內。
(3)、絞車工必須持證上崗，安檢科監督檢查，嚴禁無證上崗。
(4)、絞車工開絞車要勻速、平穩，跟拖人員要站在拖的兩側扶拖，嚴禁站在拖的下方。
(5)、要嚴格執行“行人不開車，開車不行人”的斜巷運輸規定，絞車運行時，嚴禁人員上、下。
3、絞車安裝要求：
(1)、絞車要打地錨固定絞車，絞車安裝時，機電科及安監科要監督到位。
(2)、絞車要打設不少於四根點柱，點柱要打在結實的棚梁或頂板上，並用鐵絲拴緊綁牢，防止點柱脫落傷人。
(3)、絞車工要做好日常的絞車維護工作，發現問題及時處理。點柱鬆動要及時處理。
八、避災路線
1、水災避災路線:
工作地點→12012上付巷繞巷→副斜井→地麵
2、火災及瓦斯:
工作地點→12012上付巷繞巷→副斜井→地麵
鄭煤集團馬池煤礦
二O一二年二月二日

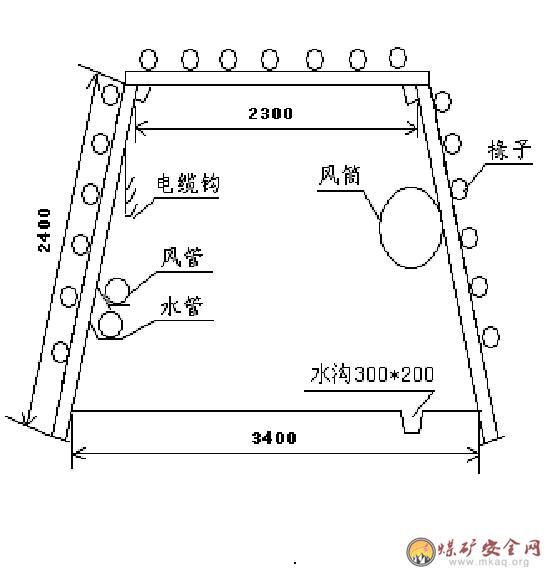

巷道斷麵圖
