　　一、探放水說明：

　　為貫徹“安全第一、預防為主”的安全生產方針和堅持“預測預報、有掘必探、先探後掘、先治後采”的防治水原則，落實“防、堵、疏、排、截”綜合治理措施，避免各類水害02manbetx.com 的發生。確保我礦掘進工作安全推進和人身安全，特編製110805回風順槽探放水設計。

　　(一)、礦井水文地質及工程地質情況

　　礦井水文地質特點：

　　1、礦區內煤層主要分布標高為+1510-+1140m，煤層最低標高為+1140m,當地侵蝕基準麵標高為+1320 m;礦井主要可采煤層露頭均在侵蝕基準麵以上。

　　2、礦區總體上屬中山地貌，礦區內主要煤係，形成較平緩的斜坡，地形有利於自然排水。

　　3、礦井水文地質類型為：水文地質類型屬三類二型，水文地質條件為複雜類型。

　　4、礦井主要充水水源為第四係孔隙水、龍潭組裂隙水、團結水庫水、龍天水庫水和老窯水。

　　5、下伏茅口組強含水層：該組含水層距離含煤地層下煤組較近，距離M9號煤層底板129.23m，中間為鋁土質泥岩、泥岩、泥質粉砂岩，為煤礦床的間接充水含水層。開采深部煤層時，應作好探、防水工作。

　　6、老硐積水對煤層開采有一定影響，應預防。

　　(一)水患類型及威脅程度03manbetx

　　1、地表水

　　礦範圍區內地表水主要為堰塘和水庫。礦區北部的團結水庫在M0煤層露頭附近，離煤層較近，是礦井突水的水源。礦區可采煤層最大埋深200m左右,煤層傾角2--5°左右，經估算安全開采厚度為330m，礦區煤層上覆岩體厚度達不到安全厚度的要求，開采堰塘和水庫等地表水體下的煤層，如不采取安全措施，就導致礦井突水的可能性。

　　2、洪水

　　礦區範圍內地表水主要為堰塘、團結水庫和龍天水庫，業場地南部有長年不斷的泉水，流量為50m3/h。井口及工業場地位於緩坡地帶，因此，應防止雨季山洪對礦井的危害。

　　3、老空及采空區水

　　礦區範圍內老窯主要分布在礦區北部M0煤層露頭附近，都被關閉。老窯采空區冒落帶會造成地表開裂、塌陷，致使地表水及降雨由裂隙滲入老窯蓄積。因此，開采淺部煤層時，應預防老窯突水。

　　4、裂隙及斷層水

　　根據地質勘探資料和老窯開采揭露情況，礦區範圍內無大的斷層和裂隙，無大的陷落柱，但也可能存在小斷層，若小斷層與煤層底板之下的茅口組含水層貫通，也將會對煤層開采造成一定影響。

　　5、承壓水

　　長興組含水層上覆於含煤岩係之上，構成了礦床的直接頂板充水含水層，為可采煤層的頂板承壓含水層。長興組底部距龍潭組M0號主采煤層厚度為50.28-57.42m，平均為54.54m。根據三下采煤01manbetx ，礦區可采煤層最大埋深380m左右,煤層傾角2--5°左右，經估算安全開采厚度為330m，再根據采礦工程設計手冊中的有關承壓含水層下帶壓開采阻水係數經驗公式及防治水規定中安全隔水層厚度計算公式計算，距離長興組含水層50m左右開采M0煤層是安全的，即在將來礦山的開采過程中，采掘誘發、產生的裂隙導水導致頂板突水的可能性較小，但應作好探、防水工作。

　　茅口組強含水層下伏與含煤岩係之下，構成了礦床的間接底板充水含水層，為可采煤層的底板承壓含水層，該組含水層距離M14號煤層底板125.82m，中間為鋁土質泥岩、泥岩、泥質粉砂岩，為煤礦床的間接充水含水層。根據采礦工程設計手冊中的有關石灰岩承壓含水層上帶壓開采阻水係數經驗公式及防治水規定中安全隔水層厚度計算公式計算，距離茅口組含水層125m左右開采M14煤層是安全的，即在將來礦山的開采過程中，采掘誘發、產生的裂隙導水導致底板突水的可能性較小，但應作好探、防水工作。

　　(二)可能發生突水的地點和突水量預計

　　在M0煤層露頭附近有3個老窯進行過開采，由於井口垮塌、排水及通風困難等原因停采。M0煤層淺部風氧化帶已由老窯采空，麵積約11340㎡，積水量約20000m³。因此，開采淺部M0煤層時，可能存在突水淹井危險，必須采用超前鑽孔探放水等防範措施，預防老窯突水。

　　(三)110805回風順槽水害調查03manbetx

　　根據主、副井、軌道上山、皮帶上山等巷道掘進觀察未發現湧水現象，隻有局部頂板裂隙滴水，對正常采掘沒有影響。

　　根據地質勘探資料和老窯開采揭露情況，我礦11805采麵範圍內無大的斷層和裂隙，無大的陷落柱、無地表水體威脅、周圍無老窯采空區、無承壓水威脅等，按照有掘必探的原則，探放水的主要工作是探放小型構造裂隙水和距離宏發邊界110米時探放水，以防止誤穿相鄰礦井采空區而發生突水災害。

　　四、工程概況

　　1、工程名稱：110805回風順槽

　　2、主要用途：110805工作麵回風、通風、行人等

　　3、工程量：605m

　　4、巷道類別：回采工作麵回風巷道

　　5、工程說明及特殊要求

　　支護形式：110805回風順槽，支護方式采用金屬棚支護，棚距為800mm，梁長淨裏2500 mm，每棚半圓木用量不得少於6根，兩幫及頂板用2米×0.8米的竹質笆片(或錨網)配合半圓木背幫接頂，每根半圓木兩頭分別用木楔楔緊。每棚沿肩窩各設撐棍一根。

　　開窩位置：在總回風上山向下23米處，要求按中線N 90°53’施工，

　　斷麵形狀：為梯形，巷道毛斷麵 7.72㎡，上毛寬2.80米，下毛寬3.8米，毛高2.40米。淨斷麵 6.㎡，上淨寬2.50米，下淨寬3.20米，淨高2.07米。

　　掘進方式：為炮掘，出貨方式采用SGB-420/30型刮板輸送機接皮帶機。

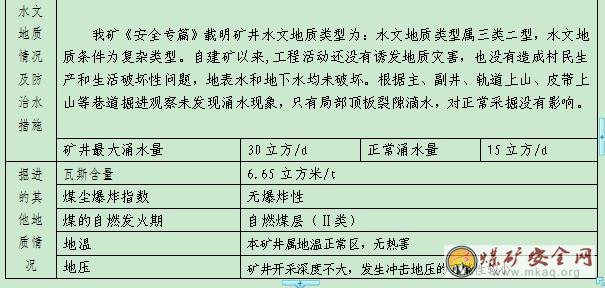

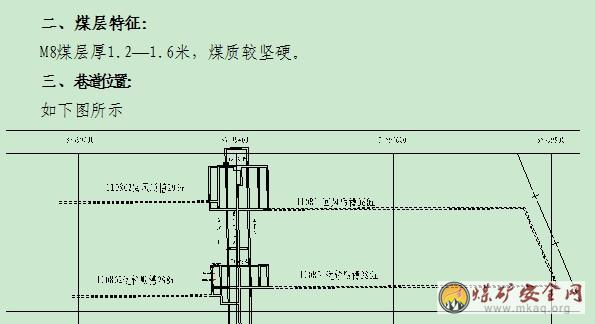

　　巷道特征表：

　　五、探放水前準備工作及技術要求

　　1、探放水工作由當班值班領導、安全員、瓦檢員負責檢查驗收，探放作業隊長副隊長具體負責，由專業探放水作業隊施工。

　　探放水作業隊成員組成：

　　隊 長：毛士發

　　副隊長：王小平、汪萬勝

　　成 員：費顯華、劉勇、朱建軍、熊遠方。

　　2、110805回風順槽掘進工作麵探水選用ZLJ--750型坑道鑽機，∮65㎜鑽具開孔，探水距離50米，工作麵備用水泥、海綿和棉紗封孔，做到有控製放水。

　　3、打鑽前，有關單位要把風、水、電送到探放水地點，瓦檢員、安全員現場檢查，以保證放水工作順利進行。

　　4、機電隊應派專人維護檢查探放水設備，保證設備正常運轉，水泵正常排水。

　　5、探放水前井下排水溝、水倉應清挖疏通一次，探水期間要保證排水係統正常運轉。

　　六、探放水施工安全規定

　　1、作好水害03manbetx 預報，經常對鄰近礦井作調查，了解鄰近的生產情況，采空區位置、積水巷道位置等，確定探水線(探水線根據水頭高低、煤岩硬度和厚度確定)。

　　2、當掘進工作麵接近探水線時必須進行探放水工作，經探明確認無突水危險後，方可前行;如果明確有突水危險必須采取放水措施。

　　3、探放水工作配備ZLJ--750型坑道鑽機，最大鑽進深度150m，開孔直徑65mm。

　　4、安裝探水鑽機必須遵守以下規定：

　　(1)加強鑽場附近的巷道支護，並在工作麵迎頭用直徑不小於16cm的圓木打好立柱，用厚度不小於5cm的木板打好擋板;

　　(2)清理巷道，挖好水溝。

　　(3)在打鑽附近安設專用電話，電話號碼8001，可以直接和調度室8000聯係。

　　(4)測量和探水人員必須親臨現場，確定主要探水孔的位置方位、角度、深度以及鑽孔數目。

　　(5)如遇到探水鑽孔位於巷道低窪處時，必須配備與探放水量相適應的排水設備。

　　5、探水孔鑽進時發現煤岩鬆軟、片幫、來壓和鑽機中的水壓、水量突然增大，現場人員應立即向礦長彙報，如發現情況危急時，必須立即撤出受水威脅地區的人員，然後采取措施，進行處理。

　　6、探放老空水時探放水鑽機必須打中老空水體，並要監視放水全過程，核對放水量，直到老空水放完為止。

　　7、在打鑽及放水過程中加強有毒有害氣體的檢測工作，瓦檢員要經常檢查CH4及C02濃度，當CH4及CO2：濃度大於1%時必須立即停止鑽進，切斷電源，撤出人員，並向礦上彙報，及時處理。

　　8.加強電器設備管理，杜絕電器設備失爆。

　　9.參加探放水的人員必須熟悉透水預兆，透水預兆有：

　　1)、煤層發潮發暗;

　　2)、巷道壁或煤壁“掛汗”、“掛紅”;

　　3)、煤層變冷;

　　4)、頂板來壓、淋水加大、或底板鼓起並有滲水;

　　5)、出現壓力水流;

　　6)、煤層有水擠出並伴有“嘶嘶”聲，有時能聽到空洞泄水聲;

　　7)、工作麵二氧化碳、硫化氫等有害氣體增加;

　　8)、煤壁或巷道酸度大，水味發澀和有臭雞蛋味。

　　10、作業過程中必須嚴格按01manbetx 01manbetx 執行，嚴禁違章作業，違章指揮。

　　11、探水鑽機安裝必須按《探水鑽安裝管理規定》執行。

　　12、打鑽時必須設專人監測鑽孔出水情況，測定水壓、水量，做好記錄。

　　13、開孔操作鑽機要求

　　1)作業過程中必須嚴格按《01manbetx 01manbetx 》執行，把施工措施、排水路線、避災路線傳達到每個人。

　　2)打鑽前須將鑽機擺好，穩牢，確保鑽進過程安全;鑽孔前將手柄扳到空擋位置，空載運轉五分鍾，當電機絕緣良好，鑽機無異常聲音，並且主軸旋轉方向與箭頭方向一致時，再裝上鑽杆、鑽頭接通水源，在開孔時，應采用低轉速跟進。

　　3)嚴禁無水打眼。

　　14、排水路線：

　　110805回風順槽：探水地點--110805回風順槽通風行人巷--軌道上山--軌道巷--井底水倉--地麵。

　　15、110805回風順槽避災路線：

　　1、探水地點--總回風上山--M8軌道運輸巷--M8井底聯絡巷--主、副井口。

　　2、探水地點--總回風上山--總回平巷--回風斜井--風井口。

　　3、探水地點--總回風上山--機電硐室專用回風巷(或110801通風行人巷)--皮帶上山或軌道上山--井底車場--主、副井口

　　4、探水地點--110805回風順槽通風行人巷--皮帶上山或軌道上山--井底一主、副井口。

　　七、探放水鑽孔布置方式

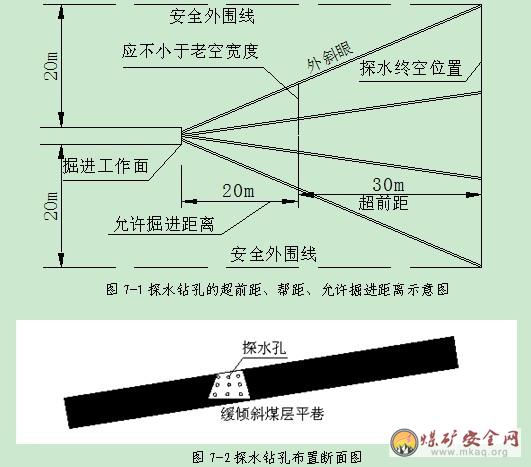

　　(1)探水鑽孔超前距、幫距和密度的確定，見圖7-1。

　　探水工作采用“探水～掘進～探水”方式進行，探水鑽孔為巷道掘進探明一段安全距離後，巷道允許掘進一段距離，然後再探再掘，確保掘進安全。

　　①超前距：為探水鑽孔終孔位置應始終超前掘進工作麵的一段距離。

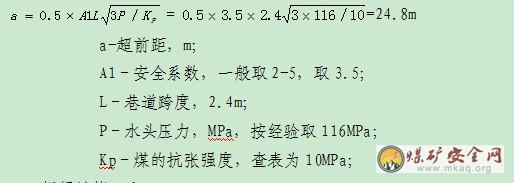

　　根據計算，取a=30m。

　　②允許掘進距離：指經探水後，證實無水害危險，最短鑽孔長度與超前保護距之差。

　　③幫距：為使巷道兩幫與可能存在的水體之間保持一定的安全距離，即呈扇形布置的最外側探水孔所控製的範圍與巷道幫的距離，取20m。

　　④鑽孔密度：指到允許掘進距離終點的探水鑽孔之間的間距，一般不超過3m。

　　⑤探放老空水、陷落柱水和鑽孔水時，探水鑽孔成組布設，並在巷道前方的水平麵和豎直麵內呈扇形。鑽孔終孔位置以滿足平距3 m為準，厚煤層內各孔終孔的垂距不得超過1.5 m;

　　⑥探放斷裂構造水和岩溶水等時，探水鑽孔沿掘進方向的前方及下方布置。底板方向的鑽孔不得少於2個;

　　⑦豎直扇形麵內鑽孔間的終孔垂距不得小於1.5m;水平扇形麵內各組鑽孔間的終孔水平距離不得大於3m。

　　⑧煤層平巷鑽孔布置：鑽孔呈扇形布置在巷道兩幫。薄煤層一般布置3組，每組1～2個孔;厚煤層一般布置3組，每組不少於3個孔。

　　⑨傾斜煤層上山巷道鑽孔布置：鑽孔呈扇形布置在巷道前方，薄煤層一般布置5組，每組1～2個孔;厚煤層一般布置5組，每組不少於3個孔。

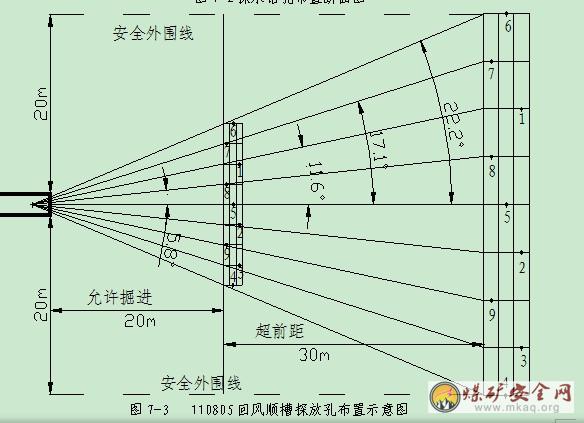

　　由於本礦屬於中厚煤層，故鑽孔布置3組，每組3個孔。見圖7-2，7-3。
