大發煤礦礦井探放水設計說明書
編製：王 傑
鄰水縣大發煤業有限公司大發煤礦
二0一二年三月
鄰水縣大發煤業有限公司大發煤礦
礦井探放水設計說明書
為認真貫徹執行《煤礦防治水規定》(國家安全生產監督管理總局令第28號)、《關於加強煤礦水害防治工作的指導意見》(安監總煤礦[2006]98號)精神，切實加強我礦水害防治工作，結合我礦實際情況，現編製探放水設計說明書，在實際工作中嚴格執行。
一、 探放水地區的積水範圍、積水量和水壓
礦井探水區的積水範圍：主要指礦井擴建工程一期工程設計範圍內進行采掘活動前和過程中需要進行探放水施工的區域;探放水主要針對煤層頂底板岩溶水。
積水量：因礦井未作相關的精確探測，是否存在積水區和積水量均無法預測。
水壓：目前無具體的探測數據。
二、探放水地區的地質及水文地質情況
礦區處於明月山背斜中段西側，受地質營力及岩石差異風化、剝蝕，由於須家河組二段、四段、六段砂岩的出露，從背斜軸部向新地層形成階梯狀嶺脊地貌。受橫向溪溝切割，山脈沿走向形成槽穀、山脊，表現為峰穀相間的呈鋸齒狀展部的山間地塊，地形陡緩相間。總體表現為單斜地貌。
地貌景觀可概況為山高、穀深。工作區屬低山地貌，東高西低，由於岩層傾角多為20°～30°，順砂岩節理麵，溝穀岸邊為懸崖，而順岩層層麵出現緩坡平台。
區內地形一般標高為500～600m，東部低山平均海拔在600m以上，西部槽穀地帶平均海拔在300m左右。最高點位於獅子寨，海拔標高為896m;最低點位於大洪河水庫庫岸，標高低於288.5m;相對高差608m。屬構造侵蝕低山地貌。
煤礦區從南向北發育有三條常年性橫向溪溝，分別為周家灣溝、響水氹溝、土地咀溝，它們由東向西橫向展布，穿越煤礦區各個地層後，彙入大洪河水庫。主幹溪溝兩側羽狀、樹枝狀水係發育;區內還發育有水庫2個，一個是位於荒溝的荒溝水庫，容量20萬m3;一個為大洪河水庫，總庫容為3.23億立方米，有效庫容為1.72億m3。
1、煤礦區地質
大發煤礦區出露地層由老至新為侏羅係下統自流井組、珍珠衝組，三疊係上統須家河組及中統雷口坡組。現由新而老簡述如下。
(1)侏羅係中下統自流井組大安寨段(J1-2z3)：厚128.50m，岩性為灰色中～厚層狀介殼石灰岩、生物碎屑岩夾深灰色泥岩。
(2)侏羅係中下統自流井組馬鞍山段(J1-2z2)：厚137m，岩性為紫紅色、棕紫色泥岩為主，夾灰綠色泥質粉砂岩及石英粉砂岩，含較多鈣質團塊。
(3)侏羅係中下統自流井組東嶽廟段(J1-2z1)：厚17.4m，岩性為深灰色介殼灰岩夾泥岩，底部灰綠色粉砂岩。
(4)侏羅係下統珍珠衝組(J1zh)：厚132m，岩性為灰白色中厚層狀石英砂岩、灰色細砂岩、紫紅色鈣質泥岩不等厚互層，與下伏呈假整合接觸。
(5)三疊係上統須家河組七段(T3xj7)：厚22m，岩性為灰色、深灰色薄層狀泥岩夾粉砂岩及煤線。
(6)三疊係上統須家河組六段(T3xj6)：厚184m，岩性為黃灰色中粒岩屑砂岩，上、下部夾薄層狀黑色砂質泥岩。含菱鐵礦結核。
(7)三疊係上統須家河組五段(T3xj5)：厚80m，岩性為黃灰色中粒岩屑砂岩，上部為灰~深灰色泥岩、砂質泥岩，含正連可采煤層。中部為黃灰色中粒石英砂岩。下部為深灰色砂質泥岩夾薄層細砂岩，含數層不穩定煤線及局部可采的K5煤層。
(8)三疊係上統須家河組四段(T3xj4)：厚97～105m，岩性為黃灰色中~厚層狀中~粗岩屑砂岩。
(9)三疊係上統須家河組三段(T3xj3)：厚44m，岩性為灰~深灰色泥岩及砂質泥岩，夾薄層細粒砂岩。
(10)三疊係上統須家河組二段(T3xj2)：厚120～170m，岩性為黃灰色中—厚層狀中粒岩屑砂岩。
(11)三疊係上統須家河組一段(T3xj1)：厚15～30m，岩性深灰色泥岩、砂質泥岩，夾薄層細~中粒砂岩。
(12)三疊係中統雷口坡組(T2l)：厚度大於200m，岩性為淺灰色中~厚層狀白雲岩、泥質白雲岩。
2、開采煤層
礦區含煤地層為三疊係須家河組，本礦主采須家河五段上亞段(T3xj5-3)的正連煤層(見圖3-1)。
須家河五段上亞段(T3xj5-3)：厚約20～25m，岩性為灰色泥岩、粉砂岩，含可采煤層一層，位於上亞段頂部，俗稱“正連”，厚約0.80～1.00m，上距T3xj6含水層16m，層中無夾矸。煤層上部煤質較好，呈層狀;下部見明顯擠壓，呈鱗片狀，灰分較高。該煤層向北逐漸變薄，厚0.20～0.30m。結構為簡單結構。是煤礦開采的主要煤層。
圖3-1 大發煤礦T3xj5含煤段剖麵示意圖
3、構造
(1)地質構造
礦區位於明月山背斜中段西翼。明月山背斜屬線型斜歪褶皺，背斜軸線N20°～30°E向展布，地層走向與軸線基本一致。背斜西翼，岩層傾向北西，傾角25°～35°，產狀較穩定，未發育有區域性大型斷裂。
本區為傾向北西的單斜構造，地層走向與構造線方向基本一致。據蘭家溝煤礦井巷揭露資料03manbetx ，本礦井下應見隱伏斷層F1，由蘭家溝煤礦延伸至此。綜上所述，本區地質構造為簡單型。
(2)節理裂隙
煤礦區普遍發育J1組縱張節理和J2組橫張節理。
J1組縱張節理：大致順地層走向發育，走向為20°～40°，傾向SE，傾角為15°～65°，節理一般較平直，緊閉～微張，開度為3～5mm，延伸長度為0.5～4m，發育密度一般為每米3～5條，該組節理占節理總條數的35～50%。
J2組橫張節理：走向為60°～120°，大致垂直地層走向。節理麵傾向為NE～SW，傾角一般為55°～85°。節理麵一般較平直，緊閉～微張，開度為5～8mm，延伸長度為0.6～5m，發育密度一般為每米3～4條，沿裂隙麵充填較多泥質薄膜。該組節理占節理總條數的30～40%。
2、煤礦區水文地質條件
1、含水層與相對隔水層
礦區地層由新至老發育有侏羅係(J)、三疊係(T)地層，根據各地層岩性組合特點及富水性，現將測區內主要含水層與相對隔水層分述如下：
3.3.1.1含水層
(1)侏羅係中下統自流井組大安寨段(J1-2z3)
厚128.50m，岩性為中～厚層狀石灰岩、生物碎屑岩夾深灰色泥岩,出露麵積為1.83km2。地形上常處於單斜順向斜坡，陡坎地貌特征，本次調查，未見泉點出露。為富水性中等的含水層。
(2)侏羅係下統珍珠衝組(J1zh)
厚132m，岩性為中厚層狀石英砂岩、灰色細砂岩、黃色泥岩不等厚互層，砂岩中含泥礫，底部為淺綠色粉砂岩。出露麵積為2.24km2。片狀分布於丘陵地區，多形成圓包狀淺緩丘。植被不發育，多農田及耕地。未見泉點出露，為富水性較弱的裂隙含水層。
(3)須家河組六段(T3xj6)
厚184m，岩性為中厚層細砂岩，夾長石石英砂岩、粉砂岩，砂質泥岩，頂底部各含礫岩石層一層，並含少量菱鐵礦結核。出露麵積為2.08km2。由於岩層傾角較緩，地表多形成鋸齒狀順向坡地貌，往往被溪溝切割形成山間區塊。植被覆蓋情況較好，受降水補給條件較好，有利於含水層中地下水的補給、賦存和運移。該段井、泉點較多，多為裂隙下降泉，出露於坡腳地帶，流量0.2～0.5L/s，為富水性中等的裂隙含水層，是正連煤層頂板的直接充水含水層。
(4)三疊係上統須家河組四段(T3xj4)
厚97～105m，岩性為黃灰色中～厚層狀中～粗岩屑砂岩，出露麵積為0.58km2。條帶狀分布於背斜翼部嶺脊地帶，往往被溪溝切割形成串珠狀山間區塊。地形上常處於單斜順向斜坡，陡坎地貌特征。受降水補給條件較好，未見泉水出露，為富水性中等的裂隙含水層。
(5)三疊係上統須家河組二段(T3xj2)
厚120～170m，岩性為中—厚層狀中粒岩屑砂岩組成。條帶狀分布於背斜翼部嶺脊地帶，往往被溪溝切割形成串珠狀山間區塊。受降水補給條件較好，該段砂岩層間及縱、橫裂隙發育，為富水性中等的砂岩裂隙含水層。
(6)三疊係中統雷口坡組
厚度大於200m，主要由白雲質灰岩、泥灰岩組成。出露麵積較大。片狀分布於順層斜坡上部，形成溶蝕峰槽地貌。地表岩溶地貌發育程度較低，少見落水洞、豎井。該段為富水性中等的岩溶含水層，是開采K1煤層的直接底板岩溶充水含水層。
2、相對隔水層
(1)侏羅係中下統自流井組馬鞍山段(J1-2z2)
厚137m，岩性以泥岩為主，夾泥質粉砂岩及石英粉砂岩，含較多鈣質團塊，出露麵積為3.5km2。條帶狀分布於反向坡中部及近坡腳地帶，未見井泉點出露，為相對隔水層。
(2)侏羅係中下統自流井組東嶽廟段(J1-2z1)
厚20.85m，岩性為介殼灰岩夾泥岩，底部粉砂岩，出露麵積為0.21km2。條帶狀分布於斜坡坡腳和低窪溝穀，植被不發育，多農田及耕地。無泉點出露，為相對隔水層。
(3)須家河組七段(T3xj7)
厚18.32m，岩性為粉砂質泥岩、粉砂岩，中部細砂岩，粉砂質泥岩，下部深灰色泥岩，出露麵積為0.34km2。條帶狀分布於脊間小平台和走向溝穀地貌，屬富水性較弱的相對隔水層。
(4)須家河組五段(T3xj5)
厚80m，根據岩性可以將本段分為三個亞段，上亞段厚約20～25m，以泥岩、砂質泥岩為主，夾少量粉砂岩和細砂岩及正連煤層;中部厚約30～40m，以長石石英砂岩為主，夾少量砂質泥岩，為砂岩裂隙含水層;下部厚約15～25m，以泥岩和砂質泥岩為主，夾薄層細砂岩。出露麵積0.41km2。片狀出露於反向坡坡腳，順走向形成鋸齒狀。上、下部為相對隔水層，中部為裂隙含水層。
在較大範圍內，由於正連煤層全區基本達到可采，生產井及老窯點眾多，破壞了該層原來的隔水性能，地表水經裂隙下滲，持續補給，在礦區範圍，隔水性能被減弱。本段總體為隔水性能被削弱的相對隔水層。
(5)三疊係上統須家河組三段(T3xj3)
厚44m，岩性為泥質岩夾薄層組成。條帶狀分布於脊間小平台和走向溝穀中，本段為富水性較弱的相對隔水層。
(6)三疊係上統須家河組一段(T3xj1)
厚15～30m，由泥質岩為主組成，含可采K1煤層。條帶狀出露於脊間小平台和走向溝穀中。在與雷口坡組地層分界地帶，局部見泉點出露，流量多為0.3～0.7L/s。該段為富水性較弱的相對隔水層。
3、地表水體

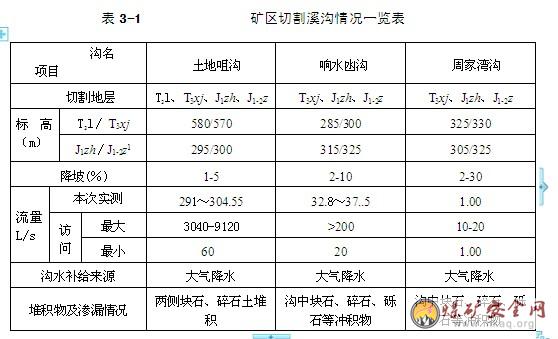

經地表調查，煤礦區從南向北依次發育有三條常年溪溝，分別為周家灣溝、響水氹溝、土地咀溝(見表3-1。);兩個水庫(大洪河水庫、荒溝水庫)，現將各地表溪溝及水庫的情況簡要敘述如下：
(1)周家灣溪溝
該溝當地蘭家灣村民稱為斑竹溝，為一常年溪溝，位於大發煤礦與蘭家溝煤礦之間，即本礦的南端，靠近蘭家溝煤礦一側。發源於須家河組七段地層，源頭高程為+340m，由西向東徑流，經周家灣最後彙入大洪河水庫，徑流長度為1.5km。往年正常流量大約為0.13m3/s，周家灣溝為室內命名，根據野外地質調繪時蘭家灣鄉民介紹，溝水以前作村民飲用水源，流態可達桶狀，後因地下巷道的開拓溝水漏失，流量逐年減小，直至我們實測的1.0L/s，漏失點具體位置不詳。
(2)響水氹溝
響水氹溝發源於須家河組六段地層，源頭位於四眼坪，標高為490m。從四眼坪流經大發煤礦主井、風井口後(見照片3-1)，於大石場鄉處進入土地咀溝河道，並與土地咀溝彙合注入大洪河水庫。與主井口相對高差為9m，與風井口相對高差僅為4.5m。本次實測最大流量為37.5L/s，溪溝水位隨降雨暴漲暴落，徑流長度為1.7km。
照片3-1： 響水氹溝
(3)土地咀溝
該溝為一常年溪溝，為本區內的較大溪溝，位於大發煤礦及涼山煤礦之間，靠近涼山煤礦一側。源頭出露於背斜核部的雷口組地層，高程為760.20m，向西徑流，與響水氹溝會和於大石場鄉後彙入大洪河水庫。一般流量290～310L/s，溪溝水位隨降雨暴漲暴落。徑流長度為8.2km。
(4)荒溝水庫
該水庫位於周家溝溪溝源頭S55°E方向，即順傾向方向的正上方，地處荒溝地帶，標高為760m左右，庫深小於20m，容量為20萬m3。平麵上與周家溝源頭的距離大於2km，主要靠大氣降水補給(見照片3-2)。
照片3-2 ： 荒溝水庫
(5)大洪河水庫
大洪河水庫位於本礦南西方向，其主體置於侏羅係地層中。總庫容為3.23億m3，有效庫容為1.72億m3。在該區影響最老地層為侏羅係珍珠衝組地層(侏羅係與須家河組七段分界線)。水庫一般庫水標高約280m，最高水位為285m。
該水庫為煤礦區最低排泄基準麵，地表溪溝水大多作為庫水的補給源彙集於此，除此之外，大氣降水也是水庫水的主要來源之一。
3、生產礦井水文地質特征
大發煤礦采用明斜井開拓，井口標高為+322m。，現建設有+250m、+204m、+170m、+140m、+100m、+66m等6個水平巷。其中，+140m水平南巷以上均已采空，現己封閉。現根據井下水文地質編錄資料，將各坑道主要水點分述如下：
(1)大發煤礦明斜井主要出水特征
明斜井總長289m，全段以幹燥為主，局部見滴水、淋水。從井口至磧頭依次揭露J1zh～T3xj5地層。其中J1zh被條石架拱遮擋;T3xj7段由砂岩夾泥岩組成，以潮濕為主;T3xj6段由灰色、灰白色中至厚層狀細～中粒長石砂岩組成，夾薄層狀粉砂岩，局部在砂岩岩層界麵見滴水、淋水現象，淋水段總流量為0.01L/s;T3xj5段由灰色、淺灰色薄層狀泥岩、粉砂質泥岩夾煤層組成，全段幹燥。
(2)大發煤礦各煤巷主要出水特征
1)+250m、+204m、+170m、+140m水平南巷，現開采至礦區邊界，已經停止開采，巷道被封閉，內部積水情況不清。
2)+100m水平巷道
+100m水平北巷總長310m，以潮濕為主，局部幹燥。前進方向約261m處與城門洞老窯采空區相通，積水情況不詳。巷道在289m處建有密閉牆對巷道進行封堵，此處右壁沿溜煤眼淋水，流量為0.05L/s。
+100m水平南巷總長595m。其中+100m水平水倉處至275m處為幹燥，275m至磧頭為潮濕，565m處沿巷道右側溜煤眼淋水，流量為0.03L/s。
3)+66m水平巷道
+66m水平北巷總長338m，全段潮濕。在距斜井16m處左側水溝測得流量為1.02L/s;126m處沿巷道左側溜煤眼淋水，觀測流量為0.05L/s。
+66m水平南巷總長333m，以潮濕為主，局部淋水。其中自水倉向南18m段為幹燥，18m處見淋水，流量為0.02L/s;18m至103m處與上水平南巷道溝通，沿上山溜煤眼淋水，流量為0.03L/s，為本礦頂板裂隙水及采空水。
(3)暗斜井出水特征
+204m水平至+100m水平的暗斜井測長為230m，+100m水平至+66m水平暗斜井測長140m，兩個暗斜井全段均為幹燥。
從對大發煤礦井筒、各煤巷的水文地質特征來看，礦坑水主要來源於淺部采空區水、頂板裂隙水、地表溪溝水三類。同時鄰礦坑道水及該礦南西方向的大洪河水庫也作為大發煤礦的潛在補給源之一。
4、地下水的補給、逕流、排泄條件
煤礦區位於明月山中段北西翼構造部位，區內以單斜地貌為主，受岩層傾角影響，順層單麵坡橫鋪麵積較廣，正連煤層頂板的砂岩含水層地表裸露，受水條件較好。
地下水的補給源除大氣降雨外，還有各主要常年溪溝的滲漏補給，主要代表為本區內的三條溪溝周家灣溝、響水氹溝、土地咀溝，以及區內主要的地表水體大洪河水庫、荒溝水庫。其中大洪河水庫為本區地下水的排泄基準麵。大氣降水後，多沿地表徑流，一部分通過砂岩裂隙進入地下，另一部分則沿山間區塊彙流於主要溪溝中，並最終進入大洪河水庫。地下水徑流方向明確。
大氣降水是礦井充水的原始水源，隨著井巷這一集水廊道的形成，礦井坑道已成為地下水新的彙集、泄水暢地。
5、煤礦區水文地質類型
經地表調查，本區為單斜構造，地層傾角較緩(25～35°)。區內未見斷層出露，構造類型屬簡單型。礦井為裸露型砂岩裂隙含水層充水礦床。區內發育三條常流溪溝，水庫兩個，礦井礦井開采煤層位於當地排泄基準麵以下。不利於地下水的排泄。本礦正常湧水量為12.5L/s，較大湧水量為125L/s。
綜上所述，根據原煤炭工業部製定《礦井水文地質01manbetx 》【(84)煤生字第550號】，本礦受大氣降水影響，以地表溪溝水為主要充水水源，頂板為富水性中等的砂岩裂隙含水層，水文地質類型為中等型。
3礦井充水因素及水害隱患03manbetx
1、大氣降水對礦井充水影響
煤層頂板的直接充水含水層裸露於地表，由於本區岩層緩傾，增大了含水層受水麵積，當日降雨量為100mm，每平方地麵能聚集到100L雨水，大氣降水是地表水及地下水的主要補給源，它們降落地表以後，通過各種成因形成的裂隙直接下滲賦存於各主要含水層中，另一部分直接進入礦井或彙於地表水體後下滲進入礦坑。
根據礦方觀測數據，在強降水天氣後，礦井坑道水水量有明顯增加，抽排水時間增加3～5個小時。說明大氣降水會增大礦井坑道水湧水量，是本礦礦井充水控製因素之一。
2、含水層水對礦井充水的影響
T3xj6、T3xj5-2是煤層頂、底板充水含水層。其中，T3xj6富水性中等，下距正連煤層20m，根據公式
計算，導水裂隙帶(包括冒落帶)高度為21.40m，采動正連煤層形成的冒落裂隙帶已進入T3xj6，故T3xj6裂隙水成為正連煤層坑道頂板直接充水水源。正連煤層距下T3xj5-2約15～25m，T3xj5-2富水性較弱對煤礦坑道充水影響不大。正連煤層距底板T3xj4 段砂岩60m，在沒有構造裂隙溝通情況下，T3xj4砂岩地層砂岩裂隙水對正連煤層的開采不造成主要影響。
3、斷層、裂隙水對礦井充水的影響
在本次調查中，礦區範圍內地表未見斷層出露，而煤礦井巷+140m水平以上已經封堵，無法深入觀測，但根據四川省地質礦產勘查開發局化探隊提供的《四川省鄰水縣大發煤礦水文地質田間03manbetx 與礦坑水安全評價》報告中提及大發煤礦+170水平開拓到600m時發現煤層錯位1m左右，據它們03manbetx 在+204m水平南翼620m處有一小型正斷層。
結合蘭家溝煤礦的實際情況分析時也看到，在蘭家溝主井+174m水平煤巷南、+148m水平煤巷至+122m水平的南回風下山觀測到隱伏正斷層。該斷層走向北東，傾向南東，傾角42～70°，在兩處觀測到的斷層形態完全一致，牽引現象明顯，斷距0.6～1m，並命名為f1隱伏正斷層。同時，根據斷層走向進行了南北延伸，發現它恰好通過大發煤礦+204水平南翼620m的地方。
綜上所述，可以確定大發煤礦存在隱伏斷裂，且與蘭家溝煤礦發現的F1隱伏正斷層為同一斷層。根據該斷層在蘭家溝煤礦的出露特征可以得出一個結論：F1隱伏正斷層為一張裂性、儲水、導水斷層，該斷層形成的破碎帶已經將周家灣溪溝納入其中，同時它也是大發煤礦2000年發生突水02manbetx.com 的原因之一。
根據構造應力場與地表溝穀展布特征分析推論：此類斷層往往不會單獨形成，很可能形成一係列呈羽狀排列的隱伏小斷層，因此，隨著開采深度加深、範圍擴大，礦井在開拓過程中再次遇到這類小斷層的可能性較大，應引起高度重視，按相關01manbetx 進行合理合法的采掘活動。
該礦坑的主要充水通道為須家溝組六段(T3xj6)的砂岩裂隙和煤層頂板的冒落裂隙帶。煤礦區普遍發育J1組縱張節理和J2組橫張節理，在裂隙發育地帶，岩石的空隙率較大，是大氣降水進入地下的入滲通道，同時也可以貯存大量的地下水。在地下工程揭露後，一樣可以形成地下水靜儲量突入礦坑，從而發生02manbetx.com 。
綜上所述，根據四川省煤礦水害隱患類型劃分標準，該種水害隱患類型屬四大類斷層水中：4-1斷層或裂隙發育帶湧水、4-2斷層將地表水或采空水或含水層富水帶與坑道溝通、4-3斷層突水危險性較大。
4、地表水對礦井充水的影響
經地表調查，煤礦區從南向北依次發育有三條常年溪溝，分別為周家灣溝、響水氹溝、土地咀溝;均切割有正連煤層頂板的T3xj6直接充水含水層，對T3xj6砂岩含水層具有漏失補給作用，有的切割含煤地層(T3xj5)，通過采空裂隙滲入礦坑。
(1)周家灣溪溝
2000年10月29日，大發煤礦+204m水平向周家灣溝前進時，在距八字口620m處，揭穿裂隙水，當時總水量約5000m3，最大湧水量約1500m3/h，淹沒+204m水平大巷及水泵房，造成重大人員傷亡及財產損失。巷道突水點位置在平麵上距離周家灣溝160m。根據野外地質調繪時蘭家灣鄉民介紹，溝水以前作村民飲用水源，流態可達桶狀，後因地下巷道的開拓溝水漏失，流量逐年減小，直至我們實測的1.0L/s。
以上實例說明，周家溝源頭地帶可能存在巨大的地下裂隙水靜儲量。很可能是造成此次突水的主要源頭之一。
因此，大發煤礦+200m水平以下向該方向掘進巷道時，也應提防本區再次發生突水的可能性。
(2)響水氹溝
該溪溝從四眼坪流經大發煤礦主井、風井口後，與土地咀溝彙合注入大洪河水庫。響水氹溝與主井口相對高差為9m，與風井口相對高差僅為4.5m。本次實測最大流量為37.5L/s，水位隨降雨暴漲暴落，汛期存在洪水倒灌淹井的可能性，要特別堤防。
(3)土地咀溝
為本區內較大的長流溪溝，源頭出露於背斜核部的雷口組地層，向西徑流補給礦井煤層頂板的須家河六段砂岩裂隙含水層，本次實測一般流量為290～310L/s，水位隨降雨暴漲暴落，為煤礦區的間接補給水源之一。
(4)荒溝水庫
荒溝水庫位於須家河六段與須家河組五段分界線處，周家灣溝的正上方，平距大於2km，具備補充正連煤層頂板水可能。是本礦煤層頂板的T3xj6砂岩含水層的補給源之一。在無斷層導水的情況下，對本礦的開采無直接影響。隻通過補給頂板直接充水含水層水量對本礦坑道水起間接補給源作用。
(5)大洪河水庫
大洪河水庫主體部位位於侏羅係馬鞍山組地層中，枯水季節水位在280m左右，最大水位在285m左右，庫底標高在+250m左右，甚至更低。但當庫水位達到300m標高，即淹沒至須七泥岩，將會補充正連煤層頂板須六砂岩裂隙含水層，對礦井形成潛在的威脅。
根據四川省煤礦水害隱患類型劃分標準，該種水害隱患類型屬二大類地表水中：2-1河流溪溝水下采煤、2-2水庫池塘水下采煤、2-3井口及塌陷區位於河流、溪溝、衝溝、洪水位附近或低於洪水位、2-5 地表水潰入、倒灌淹井及滑坡、泥石流傷人、毀井的危險性較大。
5、老窯積水和相鄰生產井對礦井充水的影響
大發煤礦周邊主要分布有城門洞老窯與蘭家溝煤礦主井。
(1)老窯積水對礦井充水的影響
城門洞老窯位於大發煤礦礦區以北，采用明斜井開拓，建設有+254m、+226m、+178m、+57m、+132m、+108m、+100m、+67m、+35m水平巷。現已經全部采空，密封為一老窯,內部積水情況不清。其主體巷道+178m、+157m、+132m、+108m四個水平已經位於大發煤礦礦區範圍之內。
城門洞老窯最高開采水平為+226m南巷已接近大發煤礦首采水平，其最低水平+67m南巷經斜井與大發煤礦+100m水平北巷連通，暗斜井(坡度為32°)中見大量積水，成為大發煤礦潛在的充水水源之一，倘若本礦+66m水平巷道不停止向北掘進，一旦戳穿城門洞老窯+67m水平老窯水，將會導致城門洞老窯水潰入大發煤礦+66m巷道的可能性。
(2)相鄰生產井對礦井充水的影響
蘭家溝煤礦位於大發煤礦以南，現建有+315m、+278m、+252m、+215m、+200m、+174m、+148m、+122m水平，+200m水平以上已基本采空，屬於采空區。本次調查在蘭家溝煤礦井巷中發現f1隱伏正斷層，我們分析該斷層是蘭家溝煤礦曾發生三次02manbetx.com 的原因之一。據推測，f1斷層與大發煤礦已經連通，由於其儲水、導水性也致使大發煤礦曾於2000年發生突水02manbetx.com ，同時蘭家溝煤礦北翼防隔水煤柱的不連續性也是影響因素之一。
因此分析後認為，隨著蘭家溝煤礦礦井的開拓延伸，其采空區範圍逐漸擴大，巷道內部積水量也不斷增大，對大發煤礦形成的潛在威脅就更大。
根據四川省煤礦水害隱患類型劃分標準，該種水害隱患類型屬一大類地采空水中：1-1上部老窯積水而情況不明、1-5鄰礦坑道水流入本礦。
6、礦井抽排水能力對礦井充水的影響
1、抽排水係統現狀
由於本礦+100m水平以上巷道均因采空而封閉，且排水溝無水流出，而+100m、+66m水平坑道湧水量較小，本礦抽排水係統大多閑置。現礦井抽水主要來源於城門洞老窯+67m水平巷道積水。
(1)本礦抽排水係統
大發煤礦開建水平較為密集，在+66m、+140m、+204m水平設置水倉共三個，采用分階段的三級抽排方式。
+66m水平中部設有一水倉，容量不詳(估計為320m3)，兩台37kw的水泵，單泵泵量46m3/h。平水期啟動一台工作泵，一台備用。該水平南、北煤巷的采區水沿排水溝流入+66m水平的水倉。
+100m水平設有一水倉，容量為100m3，設置兩台37kw的水泵，單泵泵量46m3/h。主要容納上水平+170m水平來水。
+204m水平北端設有一容積為100m3的水倉，三台水泵。該水平南煤巷現已密閉，密閉牆處出水較少。主要容納明斜井、+250m及本水平來水。
一級抽排水係統自+66m水平水倉沿暗斜井抽水(φ108水管)提升至+100m水平水倉;二級抽排水係統自+100m水平水倉沿暗斜井抽水(φ108水管)至+204m水平水倉;三級抽排水係統自+204m水平水倉沿明斜井提升(φ108水管)至井口，後排出井外。
(2)抽排城門洞老窯來水的係統
+100m水平北巷設有一水倉，主要容納城門洞老窯井巷係統的水。中部設有一容積為320m3的水倉，主要容納南北煤巷來水及北水倉抽出的城門洞老窯的水，兩台37kw，單泵泵量46m3/h的水泵。平水期啟動一台工作泵，每天抽16個小時，一台備用，汛期增開一台備用泵，共抽20個小時，該水抽至+100m水平南水倉。
+204m水平北端設有一容積為100m3的水倉，三台水泵。該水平南煤巷現已密閉，密閉牆處出水較少。主要容納明斜井、+250m及本水平來水。
一級抽排水係統自+100m水平水倉沿暗斜井抽水(φ108水管)至+204m水平水倉;
二級抽排水係統自+204m水平水倉沿明斜井提升(φ108水管)至井口，後排出井外。
4.6.2采空區積水情況
大發煤礦目前僅+100m、+66m水平在開采，其上+140m、+170m、+204m、+250m水平均已采空封閉。根據井下觀測，封閉處無水流出。+100m水平煤巷中，均少見煤層中有沁水、淋水等水文現象，但不排除在以後受地表水、鄰礦坑道水等水源的不斷補給致使本礦采空區積水增加，而導致巷道內部水壓增大及塌陷的可能性，因此本礦采空區積水對礦井充水仍然存在一定程度的威脅。
根據四川省煤礦水害隱患類型劃分標準，該種水害隱患類型屬一大類地采空水中：1-3已知本礦采空區積水、1-6采空水透水危險性較大。
4.6.3礦井當前湧水量
根據礦井排水記錄和實地調查，礦井記錄的正常湧水量(5～9月)為200～250m3/d。本礦當前井下出水點較少,但抽水時間很長，+100m及+66m水平巷道主要以潮濕為主，當前調查狀況無法反映本礦正常坑道水湧水量，因此采用以下方法計算。通過統計湧水模數，推算礦井正常湧水量。
本礦當前+100m水平以上全部為采空區，運用公式Q=Fa(F為采空區麵積，單位為km2;a為礦井平均湧水模數)計算礦井正常湧水量為6.5L/s，雨季坑道湧水量增大，按係數2計算，礦井較大湧水量為13L/s。
注：根據1升=0.001m3;計算出該礦的正常值23.4m3/h最大值46.8 m3/h該計算參數取自對周邊礦井采空區麵積和湧水量的綜合分析得到的平均值。
三、探放水巷道的布置、斷麵規格、支護形式、巷道坡度、施工程序以及巷道內的水溝斷麵
1、 掘進巷道的布置。
見《鄰水縣大發煤業有限公司大發煤礦擴建工程初步設計開拓布置圖》
煤礦擴建工程建設巷道施工表
見《礦井擴建工程施工接替表》
2、 斷麵規格、支護形式、巷道坡度以及巷道內的水溝斷麵
斜井巷道支護斷麵圖
四、掘進工作麵必須執行“有掘必探、先探後掘”的探放水要求，探眼布置3～5個，鑽孔深度不低於50m，鑽孔孔底上幫距巷道中心線大於15m，下幫距巷道中心線大於15m，遇下列情況之一時，必須確定探水線進行探水：
①接近水淹或可能積水的井巷、老空或小窯時;
②接近水文地質複雜區域，並有透水預兆時;
③接近導水斷層、溶洞和導水陷落柱時;
④打開隔離煤柱放水時;
⑤接近可能與河流、水庫、渠道、蓄水池、塘等相通的斷層破碎帶時：
⑥接近有出水可能的鑽孔時;
⑦礦井最低水平和湧水水位降落疏幹漏鬥以外的巷道掘進時;
⑧接近其它有積水可疑或透水威脅的區域時;
五、探水眼布置
1、平巷施工探水鑽孔布置示意圖
見《+0m水平大巷礦井擴建工程探放水鑽孔布置圖》
2、上、下山施工探水鑽孔布置示意圖
見《+0m～+33m人行巷礦井擴建工程探放水鑽孔布置圖》
3、探放水時，探水鑽孔的布置平巷(主要指石門)掘進探水時，可對巷道正前、左右幫和上下幫進行鑽孔探水，布置鑽孔位三組，每組2個孔;上、下山掘進前，探水鑽孔布置在巷道正前、上下幫和左右兩幫探水，鑽孔不少於3組，每組2個孔。鑽孔角度根據深度在15°～ 30°之間，一般取20°，鑽孔深度≥55m。
4、鑽孔深度根據施工的情況，煤巷保證超前距離不低於20m保護煤柱，岩巷保證超前距離不低於15m的保護岩柱，探水距離減去超前距為可掘進距離。必須采用ZDY620型以上鑽機打鑽，保證足夠的探水深度和巷道掘進時有足夠的超前距離。
1、 巷道在掘進中，必須堅持“有掘必探、先探後掘”的防治水原則，
2、 探水前，必須加強探水附近巷道的支架，背好頂、幫，工作麵打上堅固的頂柱，以防高壓水衝跨煤(岩)壁和支架。
3、 施工前，電工必須對鑽機檢查維修，保證鑽機完好，設備不失爆，將鑽機運到位，接好鑽機後，並做到風電閉鎖。
4、 風筒必須接至打鑽地點，並保證足夠的風量，保證巷道的正常通風，打鑽時，必須有專職瓦檢員檢查瓦斯，保證施工地點及打鑽過程中瓦斯濃度都不得大於1.0%，否則停止作業，采取措施處理，正常後方可正常作業。
5、 打鑽前要清理好巷道、水溝，並在附近安裝直通調度室電話。
6、 打鑽時，班組長必須攜帶便攜式報警儀，並懸掛在鑽機上方，加強對瓦斯的檢查，嚴禁瓦斯超限作業。
7、 開始打鑽時，嚴格按給定的參數進行開孔，保證鑽孔符合施工要求。
8、 打鑽時，要先給鑽機上水，鑽孔中水流出後，在進行開鑽，嚴禁幹打眼。
9、 開鑽後，要做好鑽孔施工記錄，施工記錄包括深度、岩性、見煤位置、煤層厚度、見水深度、水量、瓦斯湧出量等，並填好記錄。
10、 鑽孔當班一次不能施工結束，必須將鑽杆全部退出，防止卡鑽。
11、 一個鑽孔施工結束，無水湧出時，必須用黃泥將眼口封堵，防止瓦斯湧出造成瓦斯積聚或超限。
12、 探水時，如遇到鑽孔水壓、水量突然增大，應立即停止探水，固定鑽杆，嚴禁移動鑽機或拔出鑽杆。
13、 探水眼深度不到5m即穿透積水區時，所有受水威脅地區人員全部撤出，並彙報礦調度室，等待指示後行動。
14、 出現透水預兆時，必須立即撤出受水威脅地區人員，並向上彙報，采取措施處理，透水預兆有：
(1)工作麵溫度降低，人感覺發涼;
(2)空氣潮濕，濕度增大;
(3)煤壁出現“掛紅”(水鏽)、“掛汗”(滲水)現象;
(4)前方聽見“嘶、嘶”的水叫等聲音;
(5)工作麵壓力增大，支架變形、煤壁片幫、頂板冒頂、底鼓等現象;
(6)淋水、湧水增大等異常現象。
15、 發生水災時采取的措施：
(1) 立即撤出災區人員及受威脅區域人員到安全地點。
(2) 立即組織救護和其他人力物力救援被淹人員、受困人員。
(3) 搶救人員時應搞清水量，水流流動路線，被困人員及位置，注意防止二次透水。防止被困人員地點瓦斯積聚，及時疏通或強行排除被困人員所在地點的積水、浮煤、淤泥。
(4) 水量太大超過礦井排水量時，主要排水設備要采取一切辦法進行保護，並立即向礦領導及有關領導彙報。
16、跟班礦長必須現場指揮，發現異常及時彙報處理。
七、放水主要安全技術措施
1、 放水時要有專人監視觀察水情，並攜帶報警儀，當出現有毒有害氣體超限時，必須立即采取措施處理，並向礦調度室。
2、 放水人員填寫好放水記錄，記錄內容有水量大小、水量變化、水量變化時間、有毒有害氣體情況、水色的變化、本班抽水情況以及其他異常情況，並認真進行交接班，出班後填寫記錄，並向值班彙報，便於礦領導分析水量情況。
3、 放水過程中，出現鑽孔堵水、水量變小等情況時，及時采取措施，將鑽孔疏通，保證出水正常，采取措施水仍然變小或不出水，重新鑽孔進行放水，直至水流不出為止。
4、 放水過程中，遇緊急情況，馬上發出警報撤出受水威脅地點人員。
5、 瓦檢員加強瓦斯檢查，瓦斯超限時及時采取措施進行處理。
八、接近老空區巷道掘進安全技術措施
1、 探水巷道的掘進斷麵不宜過大，以縮小受壓麵積，獨頭巷道掘進受水威脅時，采取雙巷施工的方式掘進，並及時用聯絡巷聯穿，保證一條作為退路。
2、 上山方向的水害威脅未消除或正在探水時，下山以下的地點暫停作業，水害消除方可安排工作。
3、 探水巷道必須嚴格掌握巷道掘進方向，沿著探水孔的中心線掘進，以免造成超前距和幫距縮小而遭遇老空透水，如因地質變化偏離時，應進行補充鑽探或采取其它措施進行放水。
4、 合理選擇巷道掘進的爆破方法，在保持超前距和幫距時，采取多打眼、少裝藥、放小炮的方法，保證巷道煤體的穩定性。
5、 嚴格執行“三不裝藥”製度，即炮眼或掘進工作麵有出水征兆不裝藥，超前距不夠或偏離探水方向不裝藥，掘進工作麵支架不牢或空頂距超過規定時不裝藥。
6、 老空放水後允許恢複掘進時，當掘進到離老空3—5m處應先打2—3個檢查孔進行一次再檢查，隻有證實積水確已放淨後方可揭露老空，揭露老空時，要先由小斷麵從放水鑽孔上方與老空打透，透老空後加強對有毒有害氣體，當發現有害氣體濃度超標時，必須立即采取措施進行處理。
7、 在受水威脅地區施工的所有人員，都必須熟悉避災路線，出現透水時所有人員必須按避災路線立即撤離，不得在井下滯留。
8、 掘進中各班班長必須在掘進工作麵交接班，剩餘允許掘進距離必須交接清楚，嚴禁超掘。
9、 全體從業人員必須掌握突水預兆，當采掘工作麵或其它地點發現有掛紅、出汗、空氣變冷、出現霧氣、水叫、頂板淋水加大、頂板來壓、底板鼓起或產生裂隙出現滲水、水色發渾、有嗅味等突水預兆時，必須停止作業，采取措施，立即報告礦調度室，發出警報，撤出所有受水威脅地點的人員。
10、 與礦井貫穿的原有老窯要封閉嚴實，若不能封閉嚴實，要在原老窯井口修築攔水壩，並開挖引水道，將能流經老窯的水流引離。
九、其他
1、 井下除必須有維持正常排水的工作水泵外，還應有備用水泵，備用泵要和工作泵一樣安裝就位，隨時可以啟動，其中工作水泵的能力應能在20小時內排出礦井24小時的正常湧水量。
2、 水管的排水能力必須與水泵的排水能力相適應。配電設備應同工作泵、備用泵相適應，能同時開動工作泵與備用泵。
3、 水倉的進口處要有阻擋雜物的設施，對水倉進行定期清理，保證有足夠的容水能力。
4、 水泵的日常維護保養：盤根磨損發生漏氣射水時應更換，更換新盤根時應注意接口間隙越小越好，接口應互錯120°，盤根蓋壓緊至有滴水時止;平衡盤磨損達原厚1/3或全周盤緣厚磨至1mm時即應更換，新平衡盤裝後盤緣應垂直於軸中心線與固定平衡板園周間隙應致，偏擺度不大於0.05m;軸瓦內潤滑油可用30#或40#機械油，每半年必須清換油一次;日常檢查要及時加油;每班清洗一次吸水龍頭;每年對設備解體檢修一次。
5、 發生水災事故時的撤離線路
發生透水事故後，各施工地點的人員必須嚴格按作業01manbetx 或措施規定的避災線路撤離。
6、 本措施未提及處嚴格按《煤礦安全01manbetx 》相關規定執行。
7、 水害防治預測預報報表(見附頁)
二0一二年三月二十三日
打鑽負責人 ： 技術負責人：

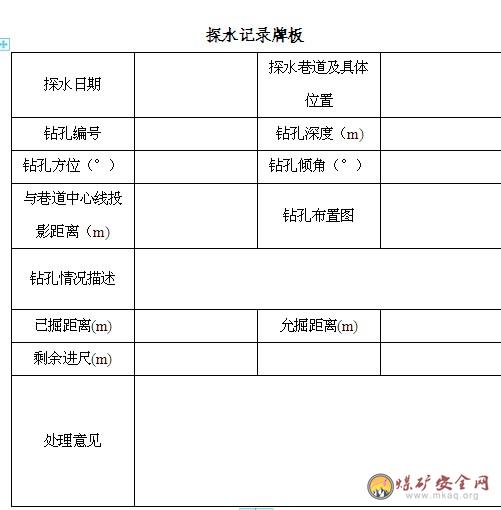

備注：1、探水巷道及具體位置：是指巷道名稱和參照點至探水點的距離;
2、在巷道中線軸線投影距離，是指2、3號在巷道中心軸線上的投影長度;
3、遇地質構造帶時應增加鑽孔數量;
4、鑽孔情況描述：指鑽孔過程中或成孔後發生湧水、噴孔、頂鑽、夾鑽等情況。
