烏蘇市電站溝煤礦微機綜合自動化係統技術方案

　　烏蘇市電站溝煤礦微機綜合自動化係統技術方案

　　保定四唯天創科技開發有限公司

　　2012年04月

　　電站溝煤礦微機綜合自動化係統技術方案

　　1.總則

　　1.1本設備技術規範書適用於電站溝煤礦工程微機監控裝置的功能設計、結構、性能、安裝和試驗及驗收等方麵的技術要求。

　　1.2本設備技術規範書提出的是最低限度的技術要求，並未對一切技術細節做作出規定，也未充分引述有關標準和規範的條文，乙方應提供符合本規範書和工業標準的優質產品。

　　1.3如果乙方沒有以書麵形式對本規範書的條文提出異議，則意味著乙方提供的設備完全符合本規範書的要求。如有任何異議，都應以“對規範書的意見和同規範書的差異”為標題的專門章節中加以詳細描述。

　　1.4本設備技術規範書所使用的標準如與乙方所執行的標準不一致時，按較高標準執行。

　　1.5本設備技術規範書經甲方及其技術代表、乙方三方確認後可作為合同的技術附件，與合同正文具有同等的法律效力。

　　1.6本設備技術規範書未盡事宜，由甲方及其技術代表、乙方三方協商確定。

　　1.7乙方所提供的設備應具有至少累計三套兩年或一年一套連續成功的商業運行業績。

　　2.技術要求

　　2.1應遵循的主要現行標準：

　　下列標準所包含的條文，通過在本技術規範書中引用而構成本規範書的條文。下列標準出版時，所示版本均為有效。所有標準都會被修訂，使用本技術規範書的各方應使用下列標準的最新版本。

　　GB 191-90 《包裝儲運圖示標誌》

　　GB 2423-95 《電工電子產品環境試驗01manbetx 》

　　GB 4858-84 《電氣繼電器的絕緣試驗》

　　GB 6126 《靜態繼電器及保護裝置的電氣幹擾試驗》

　　GB 7261 《繼電器和繼電保護裝置基本試驗方法》

　　GB 11287-89 《繼電器，繼電保護裝置振蕩(正弦)試驗》

　　GB 14285-93 《繼電保護和安全自動裝置技術01manbetx 》

　　GB/T14537-93 《量度繼電器和保護裝置的衝擊和碰撞試驗》

　　GB/T15145-94 《微機線路保護裝置通用技術條件》

　　GB/T17626.2-1998 《電磁兼容試驗和測量技術靜電放電抗擾度試驗》

　　GB/T17626.3 《射頻電磁場輻射抗擾度試驗》

　　GB/T17626.4 《電快速瞬變脈衝群抗擾度試驗》

　　GB/T17626.5 《浪湧(衝擊)抗擾度試驗》

　　GB/T17626.6 《射頻場感應的傳導騷擾抗擾度》

　　GB/T17626.8 《工頻磁場的抗擾度試驗》

　　GB/T17626.9 《脈衝磁場的抗擾度試驗》

　　GB/T17626.10 《阻尼振蕩磁場的抗擾度試驗》

　　GB/T17626.11 《電壓暫降、短時中斷和電壓變化抗擾度試驗》

　　GB/T17626.12 《振蕩波抗擾度試驗》

　　DL478-92 《靜態繼電保護及安全自動裝置通用技術條件》

　　DL480-92 《靜態電流相位比較式縱聯保護裝置技術條件》

　　DL/T524-93 《繼電保護專用電力線載波收發信機技術條件》

　　DL/T670-1999 《遠動設備及係統第5部分第103篇 繼電保護設備信息接口配套標準》

　　DL/T720-2000 《電力係統繼電保護櫃、屏通用技術條件》

　　GB/T13926 《工業過程測量和控製裝置的電磁兼容性》

　　GB—2887-89 《計算機場地技術條件》

　　GB50171-92 《電氣裝置安裝工程盤、櫃及二次回路結線施工及驗收規範》

　　GB/T14598.9-1995 《輻射靜電試驗》

　　GB/T14598.10-1996 《快速瞬變幹擾試驗》

　　GB/T14598.13-1998 《1兆赫脈衝群幹擾試驗》

　　GB/T14598.14-1998 《靜電放電試驗》

　　DL/T667-1999 《繼電保護設備信息接口配套標準》

　　NDGJ8-89 《火力發電廠、變電所二次接線設計技術01manbetx 》

　　GB50062-92 《電力裝置的繼電保護及安全自動裝置設計規範》

　　電安生[1994]191 《電力係統繼電保護及安全自動裝置反02manbetx.com 措施要點》

　　國家電力公司 《防止電力生產重大02manbetx.com 的二十五項重點要求》

　　國電調[2002]138號 《“防止電力生產重大02manbetx.com 的二十五項重點要求”繼電保護實施細則》

　　《西北電網電氣設備裝備技術原則(試行)》

　　2.2環境條件

　　2.2.1 環境溫度：-15℃ ~ +45℃

　　2.2.2 相對濕度：95%;

　　2.2.3 地震烈度：8°

　　2.2.4 地震動峰值加速度:0.2g

　　2.2.5 海拔高度：2000m

　　2.3 工程條件

　　2.3.1 係統概況：見附件

　　2.3.1.1電壓等級：35kV

　　2.3.1.2變電站電氣主接線形式：附圖

　　2.4工程要求

　　2.4.1供貨方提供的產品應滿足如下要求：

　　符合國家和電力行業的有關01manbetx 規範(見2.1)。產品應成熟可靠，有成功運行經驗，滿足變電所監控要求、數據遠傳要求、捕捉同期要求，防誤操作要求。間隔層設備、網絡設備、站控層設備的軟硬件及相關設備均應通過國家電力行業認證機構檢驗合格，取得國家級質量檢測報告。

　　所購係統及設備應是全新的，技術先進、實用性好，功能強，運行維護方便，易於擴充，有良好的售後服務。

　　計算機監控係統應為分層、分布式布置、傳輸介質可采用屏蔽雙絞線，計算機監控係統包括兩部分：站級控製層和間隔級控製層。站級控製層計算機故障停運時，間隔級控製層應能安全運行，間隔級I/O單元必須按電氣單元配置，一個元件故障不會引起誤動，一個單元故障不會影響其它單元的正常工作。計算機監控係統更換硬件或軟件時，不應丟失曆史數據。

　　供貨方應保證所供貨的計算機監控係統不存在侵犯知識產權問題。

　　2.4.2供貨方應滿足本工程的下述特點

　　本站以監視、測量、控製、運行管理以計算機監控係統為主要手段，計算機監控係統必須實現以往常規控製屏所具有的全部功能。

　　計算機監控係統應具有遠動RTU功能，不再獨立設置RTU裝置，遠動數據應直采直送，除采用專用通道傳輸外，還應用數據網絡向縣調傳輸信息。

　　所供設備在屏蔽、抗電磁場幹擾、抗震等方麵應滿足本工程要求。

　　2.4.3係統性能指標

　　供貨方提供的監控係統應具有如下最低性能指標：

　　(1)模擬量測量綜合誤差≤0.5%

　　(2)電網頻率測量誤差≤O.01Hz

　　(3)事件順序記錄分辨率(SOE)≤2ms

　　(4)遙測信息響應時間(從I/O輸入端至遠動通信裝置出121)≤3s

　　(5)遙信變化響應時間(從I/O輸入端至遠動通信裝置出121)≤2s

　　(6)控製命令從生成到輸出的時間≤1s

　　(7)畫麵實時數據更新周期模擬量≤3s

　　(8)畫麵實時數據更新周期開關量≤2s

　　(9)雙機係統可用率≥99.98%

　　(10)控製操作正確率=100%

　　(11)遙控動作成功率≥99.99%

　　(12)02manbetx.com 時遙信年正確動作率≥99%

　　(13)係統平均無故障間隔時間(MTBF)≥20000h

　　(其中I/O單元模件MTBF>50000h)

　　(14)間隔級測控單元平均無故障間隔時間≥40000h

　　(15)各工作站的CPU平均負荷率：

　　正常時(任意30min內)≤30%

　　電力係統故障(10s內)≤50%

　　(16)模數轉換分辨率≥12位

　　3.設備技術要求

　　3.1電源、接地與抗幹擾

　　3.1.1電源

　　交流電壓：220V(變化範圍80%～120%額定電壓值)

　　頻率：50Hz(頻率47.5Hz～52.5Hz)

　　直流電壓：220V(變化範圍80%～115%，紋波係數≤5%)

　　測控、保護裝置采用直流220V電源方式供電，直流供電電壓在80%～115%額定電壓範圍內變化，直流紋波係數≤5%時，裝置應正確工作。電源回路裝快速開關保護，當供電回路出現故障或異常時，應發出報警信號，裝置不應誤動。拉合電源及插拔熔絲發生重複擊穿火花時，裝置不應誤動。

　　3.1.2接地

　　計算機監控係統不設置單獨的接地網，遵照“一點接地”原則，接地線連接於變電所的主接地網的一個點上。變電所主接地網的接地電阻≤5W。機箱、機櫃以及電纜屏蔽層均應可靠接地。接地引線應獨立並同建築物絕緣。計算機監控係統各間隔層之間，間隔層與站控層之間的連接，以及設備通訊口之間的連接應采用電磁隔離或光/電隔離。不同接地點的設備連接一定要采用電氣隔離措施，不破壞“一點接地”的原則。對計算機監控係統使用的站用交流220V電源，應采用電磁隔離措施。

　　3.1.3抗幹擾

　　設備應按安裝於無電磁屏蔽房間內設計，設備自身應滿足抗電磁場幹擾及靜電影響的要求。在雷擊過電壓及操作過電壓發生及一次設備出現短路故障時，供貨方設備均不應誤動作且不發生元器件損壞。所有設備均應滿足下列抗擾度試驗等級要求：

　　對靜電放電 符合GB/T17626-4-2 4級

　　對輻射電磁場 符合GB/T17626-4-3 3級(網絡要求4級)

　　對快速瞬變 符合GB/T17626-4-4 4級

　　對衝擊(浪湧) 符合GB/T17626-4-5 3級

　　對電磁感應的傳導 符合 GB/T17626-4-6 3級

　　對工頻電磁場 符合GB/T17626-4-8 4級

　　對阻尼振蕩磁場 符合GB/T17626-4-10 5級

　　對振蕩波 符合GB/T17626-4-12 2級(信號端口)

　　3.2監測及控製範圍

　　3.2.1監控規模要求

　　計算機監控係統間隔層的設備按變電所現有規模配置，並能方便擴充;站控層、網絡、軟件係統按變電所遠期規模配置，並能方便擴充。

　　3.2.2監測規模要求

　　3.2.2.1輸入/輸出方式

　　(1)位置信號輸入以無源接點方式輸入;

　　(2)模擬量輸入：交流采樣(本工程PT次級額定電壓為100V或100/√3V，所用變壓器低壓側交流電壓采樣380/220V，各側CT次級額定電流為5A)。計算I、U、P、Q、F、Wh、Varh電氣量工程值。對於要作合閘同期檢測的斷路器，應采集同期電壓。溫度及直流量通過變送器采用4～20mA或0～5V輸入。(根據DL/T5065-1996 盡量使用4～20mA)

　　(3)電度量輸入：智能電度表通過RS485串口通訊獲得。

　　(4)控製以無源接點方式輸出，接點容量為220V、5A。

　　(5)對於微機保護、直流係統、交流係統、消防係統等的信號采用串行通信方式接入監控係統。

　　(6)對於不能用通信方式接收的信號，則采用硬接點。

　　3.2.2.2信號量統計說明

　　(1)對重要的位置信號(如要求遙控的斷路器、隔離開關)按雙位置信號統計;

　　(2)開關量輸出對同一設備的合閘/分閘，按一路控製量統計;

　　(3)需同期的斷路器，應接入同期電壓;

　　3.3係統配置

　　3.3.1係統結構

　　計算機監控係統包括兩部分：站控層和間隔層，網絡結構為開放式分層、分布式結構。站控層為全所設備監視、測量、控製、管理的中心，通過用屏蔽雙絞線與間隔層相連。間隔層按照不同的電壓等級和電氣間隔單元，以相對獨立的方式分散在各個配電裝置室中，在站控層及網絡失效的情況下，間隔層仍能獨立完成間隔層的監測和斷路器控製功能。

　　站控層設備按工程最終規模配置，按功能劃分為若幹個互相獨立而又共享資源的工作站，它包括後台監控主站、打印機及網絡設備等。

　　間隔層設備按工程本期規模配置，並留有一定的裕度。它直接采集處理現場的原始數據，通過網絡傳送給站級計算機，同時接收站控層發來的控製操作命令，經過有效性判斷、閉鎖檢測、同步檢測等，最後對設備進行操作控製。

　　間隔層設備由測控單元、通信單元和微機保護單元等構成。測控、保護各單元相對獨立。

　　3.3.2網絡結構

　　3.3.2.1站控層設備

　　站控層網絡按單網配置，可用總線型網絡或環型網絡，網絡傳輸協議為TCP/IP ，網絡傳輸速率為≥100 Mb/s，通訊介質為屏蔽雙絞線。它負責站控層各個工作站之間和來自間隔層的全部數據的傳輸和各種訪問請求。其網絡協議應符合國際標準化組織OSI模型，具有良好的開放性。網絡配置規模需滿足工程遠期要求。

　　(1)主機/操作員站

　　主機具有主處理器及服務器的功能，為站控層數據收集、處理、存貯及發送的中心。操作員站是所內計算機監控係統的主要人機界麵，用於圖形及報表顯示、事件記錄及報警狀態顯示和查詢，設備狀態和參數的查詢，操作指導，操作控製命令的解釋和下達等等。通過操作員站，運行值班人員能實現對全所生產設備的運行進行監測和操作控製。

　　(2)遠動工作站

　　遠動工作站具有遠動數據處理及通信功能。遠動工作站信息要求直采直送，即直接接收來自間隔層的I/O數據，進行處理後，按照調度端所要求的遠動通訊規約，完成與調度端的數據交換。

　　(3)鑒於主控製室內配有較多公用智能設備，為了對這些設備進行監測、控製，需設站控層公用接口裝置一套，放於網絡設備櫃中。

　　與公用接口裝置接口的主要智能設備有：

　　電能量計費係統(根據DL/T 5149-2001 6.15.3 推薦使用DL/T 719-2000規約)

　　直流係統

　　交流係統

　　其他智能係統

　　各類信息由公用接口裝置統一接收、處理、上網傳送，並至少留有4個串行通訊口備用。

　　(4)聲響報警裝置

　　所內計算機監控係統應提供一套聲響報警裝置。係統根據事故信號和預告信號驅動聲響報警裝置發出不同的聲音報警。

　　3.3.2.2間隔層設備

　　間隔層網絡采用現場總線，也可與站控層采用統一的網絡，傳輸速率為≥10Mb/s，通訊介質為屏蔽雙絞線。網絡應成熟可靠，符合網絡標準，

　　間隔層設備按工程本期規模配置，留有擴充。它直接采集處理現場的原始數據，通過網絡傳送給站級計算機，同時接收站控層發來的控製操作命令，經過有效性判斷、閉鎖檢測、同步檢測等，最後對設備進行操作控製。間隔層可獨立完成對斷路器的就地智能控製操作。

　　對間隔層設備的性能要求：

　　(1)單元封閉式結構設計，易於安裝;

　　(2)所有器件均不低於工業級標準，工作電源為交流220V，直流220V。

　　(3)所有插件均采取鎖緊措施，抗振性能好，並且更換拆卸方便;

　　(4)裝置的抗幹擾能力應通過電磁兼容性測試，達到規定標準;

　　(5)帶“遠方/就地”切換開關，可選擇控製操作方式;

　　(6)對要求同步合閘的斷路器，合閘控製輸出應具有同步檢測功能;

　　(7)采用帶隔離的、可靠的、抗幹擾能力強的網絡結構;

　　(8)測控單元的輸入/輸出回路應具有電氣隔離。

　　對於不能直接上網又不能直接與間隔層通信單元通信的微機保護裝置，可視情況配置繼電保護通信接口裝置，它負責與微機保護裝置通信，接收繼電保護裝置報警和動作信號，與保護裝置通過接口裝置實現與站控網絡的通信，按要求進行保護定值管理等。

　　3.3.3軟件係統

　　計算機監控係統應采用國際上流行的先進的、標準版本的工業軟件，應為模塊化結構、開放性好、可靠成熟、兼容、可移植、可擴充、方便適用。用戶能對軟件係統進行安裝和生成。

　　3.3.3.1係統軟件

　　站控層各工作站應采用成熟的多任務操作係統(例如WindowsXP或更先進、穩定、通用的操作係統)，它包括操作係統、編譯係統、診斷係統以及各種軟件維護、開發工具等。編譯係統應易於與係統支撐軟件和應用軟件接口，支持多種編程語言。

　　操作係統能防止數據文件丟失或損壞，支持係統生成及用戶程序裝入，支持虛擬存儲，能有效管理多種外部設備。

　　3.3.3.2支撐軟件

　　支撐軟件主要包括數據庫軟件和係統組態軟件。

　　數據庫軟件係統應滿足下列要求：

　　(1)實時性：能對數據庫快速訪問，在並發操作下也能滿足實時功能要求;

　　(2)可維護性：應提供數據庫維護工具，以便用戶在線監視和修改數據庫內的各種數據;

　　(3)可恢複性：數據庫的內容在計算機監控係統的事故消失後，能迅速恢複到事故前的狀態;

　　(4)並行操作：應允許不同程序(任務)對數據庫內的同一數據進行並行訪問，要保證在並行方式下數據庫的完整性;

　　(5)一致性：在任一工作站上對數據庫中數據進行修改時，數據庫係統應自動對所有工作站中的相關數據同時進行修改，以保證數據的一致性;

　　(6)分布性：各間隔層智能監控單元應具有獨立執行本地控製所需的全部數據，以便在中央控製層停運時，能進行就地操作控製;

　　(7)方便性：數據庫係統應提供交互式和批處理的兩種數據庫生成工具，以及數據庫的轉儲與裝入功能;

　　(8)安全性：對數據庫的修改，應設置操作權限;

　　(9)開放性：允許用戶方利用數據庫進行二次開發。

　　係統組態軟件用於畫麵編程，數據生成。應滿足係統各項功能的要求，為用戶提供交互式的、麵向對象的、方便靈活的、易於掌握的、多樣化的組態工具，應提供一些類似宏命令的編程手段和多種實用函數，以便擴展組態軟件的功能。用戶能很方便的對圖形、曲線、報表、報文進行在線生成、修改。

　　3.3.3.3應用軟件

　　應用軟件[軟件根據技術水平的提高提供相應的升級版本(在特殊情況下提供補丁)滿足本規範書各項功能要求。模塊化結構，具有良好的實時響應速度和可擴充性。具有出錯檢測能力。當某個應用軟件出錯時，除有錯誤信息提示外，不允許影響其它軟件的正常運行。應用程序和數據在結構上應互相獨立。

　　3.3.3.4通信接口軟件

　　計算機監控係統有較多的通信接口驅動軟件，主要是：

　　(1)與微機保護裝置的通信接口軟件;

　　(2)與各級調度中心的通信接口軟件;

　　(3)與電能量計費係統的通信接口軟件;

　　(4)與智能直流係統的通信接口軟件;

　　(5)與電力數據網通信接口軟件。

　　(6)小電流接地選線裝置的通信接口軟件

　　(7)業主指定的集控站

　　計算機監控係統與智能設備的通信規約應執行國標、行標及IEC標準。供貨方應完成各種通信規約的轉換，使計算機監控係統正確接收和發送數據。

　　3.4係統功能

　　計算機監控係統應具有如下的功能：

　　實時數據采集與處理

　　數據庫的建立與維護

　　控製操作和同步檢測

　　報警處理

　　事件順序記錄

　　畫麵生成及顯示

　　在線計算及製表

　　電能量處理

　　遠動功能

　　時鍾同步

　　人-機對話

　　係統自診斷與自恢複

　　與其它設備接口

　　運行管理功能

　　3.4.1實時數據的采集與處理

　　3.4.1.1采集信號的類型

　　采集信號的類型分為模擬量、脈衝量和狀態量(開關量)。

　　模擬量：電流、電壓、有功功率、無功功率、頻率、功率因數和溫度量。

　　狀態量(開關量)：斷路器、隔離開關以及接地開關的位置信號、繼電保護裝置和安全自動裝置動作及報警信號、運行監視信號。

　　3.4.1.2采集信號的處理

　　計算機監控係統對實時數據的采集按電氣設備間隔單元(線路、旁路、母線、母聯、分段、主變等)劃分，每個測控單元為一個相對獨立的智能小係統，對所采集的輸入量進行數據濾波、有效性檢查、工程值轉換、故障判斷、信號接點消抖等處理。

　　(1)模擬量的采集處理

　　定時采集：按掃描周期定時采集數據並進行相應轉換、濾波、精度檢驗及數據庫更新等，掃描周期應滿足性能指標要求。

　　越限報警：按設置的限值對模擬量進行死區判別和越限報警，其報警信息應包括報警條文、參數值及報警時間等內容。

　　追憶記錄：對要求追憶的模擬量，應能追憶記錄事故前1分鍾至事故後3分鍾的采集數據。

　　(2)狀態量(開關量)的采集處理

　　定時采集：按快速掃描方式周期采集輸入量、並進行狀態檢查及數據庫更新等，掃描周期應滿足性能指標要求。

　　設備異常報警：當被監測的設備狀態發生變化時，應出現設備變位指示或異常報警，其報警信息應包括報警條文、事件性質及報警時間。

　　事件順序記錄：對斷路器位置信號、繼電保護動作信號等需要快速反應的開關量應按其變位發生時間的先後順序進行事件順序記錄。

　　(3)信號輸入方式

　　模擬量輸入：間隔層測控單元電氣量除溫度通過變送器輸入外，其餘電氣量采用交流采樣，輸入CT、PT二次值，計算I、U、P、Q、f、COSφ;對於要作合閘同步檢測的斷路器，還應采集同步電壓。交流采樣頻率≥32點/秒，變送器輸出為4～20mA。

　　電能量輸入：對於智能電度表可通過串口通訊采集;

　　狀態量(開關量)輸入：通過無源接點輸入;斷路器、隔離開關、接地開關等設備，斷路器取雙位置接點信號。

　　智能接口設備信號接入：如微機保護、直流係統、交流係統、火災報警等采用數據通信方式(RS232/RS422/RS485等通訊口)收集各類信息。

　　3.4.2數據庫的建立與維護

　　3.4.2.1計算機監控係統應建立如下數據庫

　　實時數據庫：裝入計算機監控係統采集的實時數據，其數值應根據運行工況的實時變化而不斷更新，記錄著被監控設備的當前狀態。實時數據庫的刷新周期及數據精度應滿足工程要求。

　　曆史數據庫：對於需要長期保存的重要數據將存放在曆史數據庫中。曆史數據應能在線存儲12月，所有曆史數據應能轉存至光盤作長期存檔。

　　3.4.2.2維護要求

　　數據庫應便於擴充和維護，應保證數據的一致性、安全性;可在線修改或離線生成數據庫;用人—機交互方式對數據庫中的各個數據項進行修改和增刪。可修改的主要內容有：

　　各數據項的編號。

　　各數據項的文字描述。

　　對開關量的狀態描述。

　　各輸入量報警處理的定義。

　　模擬量的各種限值。

　　模擬量的采集周期。

　　模擬量越限處理的死區。

　　模擬量轉換的計算係數。

　　開關量狀態正常、異常的定義。

　　電能量計算的各種參數。

　　輸出控製的各種參數。

　　對多個開關量的邏輯運算定義等。

　　可方便地交互式查詢和調用，其響應時間應滿足工程要求。

　　曆史數據應能按用戶的需要進行選擇、組合，轉儲到光盤中長期保存。

　　3.4.3控製操作和同步檢測

　　各側斷路器;

　　重要設備的啟動/停止(如所內380V電動機的啟動/停止、所內自動裝置的投入/退出);

　　3.4.3.1控製方式

　　控製方式為就地控製、站控層控製。操作命令的優先級為：就地控製→站控層控製。同一時間隻允許一種控製方式有效。對任何操作方式，應保證隻有在上一次操作步驟完成後，才能進行下一步操作。

　　在間隔層控製櫃上設“就地/遠方”轉換開關，任何時候隻允許一種操作模式有效;操作過程由計算機顯示記錄。間隔層應根據操作需要具有防誤操作閉鎖和檢同步功能。“遠方”位置，操作在操作員站上操作。

　　站控層控製為操作員站上操作，操作按“選擇—返校—執行”的過程進行，具有防誤閉鎖及同步檢測功能。

　　一個任務要對多個設備進行操作，計算機監控係統在保證操作的安全性、可靠性的前提下，可按規定的程序進行順序控製操作。

　　3.4.3.2同期檢測

　　計算機監控係統應具有同期功能，同期電壓輸入分別來自斷路器兩側PT的單相電壓。當兩側均無壓或一側無壓時，允許合閘;當兩側有壓，必須滿足同期條件時，才允許合閘，同期參數可在後台監視，以便對小水電進行調控。同期判斷在間隔層測控單元上進行，同步成功與失敗均有信息輸出。

　　3.4.3.3控製輸出的接點要求

　　計算機監控係統控製輸出時，提供的合閘或分閘接點數量如下：

　　(1)對35kV斷路器提供1付合閘接點，1付分閘接點。

　　(2)對10kV斷路器提供1付合閘接點，1付分閘接點。

　　控製輸出的接點為無源接點，接點的容量對直流為220V，5A，對交流為220V，8A。

　　3.4.4報警處理

　　設備狀態異常、故障、測量值越限及傳輸通道故障等，計算機監控係統應輸出報警信息。報警分事故報警和預告報警兩類。報警顯示具有模擬光字牌分類告警畫麵和確認功能。

　　報警發生時，推出報警條文，伴以聲、光提示;對事故報警和預告報警其報警的聲音應不同，且音量可調。報警發生、消除、確認應用不同顏色表示。報警點可人工退出/恢複，報警信息可分時、分類、分組管理。報警狀態及限值可人工設置，報警條文可人工屏蔽，有消抖處理，避免誤報、多報。報警信號可手動試驗，試驗信息不予傳送、保存。

　　3.4.5事件順序記錄

　　當變電所一次設備出現故障發生短路時，引起繼電保護裝置動作、開關跳閘，事件順序記錄功能應將事件過程中各設備動作順序，帶時標記錄、存儲、顯示、打印，生成事件記錄報告，供查詢。係統保存1年的事件順序記錄條文。事件分辨率(SOE)<2ms。事件順序記錄應帶時標及時送往調度主站。

　　3.4.6畫麵生成及顯示

　　3.4.6.1畫麵顯示

　　全所電氣主結線圖(若幅麵太大時可用漫遊和縮放方式);

　　分區及單元結線圖;

　　實時及曆史曲線顯示;

　　棒圖(電壓和負荷監視);

　　間隔單元及全所報警顯示圖;

　　監控係統配置及運行工況圖;

　　保護配置圖;

　　直流係統圖;

　　所用電係統圖;

　　報告顯示(包括報警、事故和常規運行數據);

　　表格顯示(如設備運行參數表、各種報表等);

　　3.4.6.2輸出方式及要求

　　電氣主接線圖中應包括電氣量實時值，設備運行狀態、潮流方向，開關、刀閘、地刀位置，“就地/遠方”轉換開關位置等。

　　應用畫麵上顯示的文字應為中文。

　　圖形和曲線可儲存及硬拷貝。

　　用戶可生成、製作、修改圖形。在一個工作站上製作的圖形可送往其它工作站。

　　電壓棒圖及曲線的時標刻度、采樣周期可由用戶選擇。

　　每幅圖形均標注有日曆時間。

　　圖形可無級縮放。

　　圖形中所缺失數據可人工置入。

　　3.4.7在線計算及製表

　　由廠家提供智能操作票軟件接口。

　　3.4.7.1在線計算

　　交流采樣後計算出電氣量一次值I、U、P、Q、f、COSφ以及Wh、Varh，並算出日、月、年最大、最小值及出現的時間。

　　日、月、年電壓合格率。

　　各安裝單位的功率總加、電能總加。

　　變電所送入、送出負荷及電量平衡率。

　　主變壓器的負荷率及損耗。

　　斷路器的正常及事故跳閘次數、停用時間、月及年運行率等。

　　所用電率計算。

　　安全運行天數累計。

　　供計算的值可以是采集量、人工輸入量或前次計算量，計算結果返送數據庫，並能方便調用。

　　3.4.7.2報表

　　實時值表。

　　正點值表。

　　變電所負荷運行日誌表(值班表)。

　　事件順序記錄一覽表。

　　報警記錄一覽表。

　　微機保護配置定值一覽表。

　　主要設備參數表。

　　自診斷報告。

　　3.4.7.3輸出方式及要求

　　實時及定時顯示。

　　召喚及定時打印。

　　可在操作員站上定義、修改、製作報表。

　　各類報表應漢化。

　　報表應按時間順序存儲，存儲數量及時間應滿足用戶要求。正點值報表為1周，日報表為1個月，月報表為18個月。

　　3.4.8電能量處理

　　自動按時段計算電能值。

　　編製各種電能量表。

　　電能值按時段帶時標存儲。所有電能數據至少應按日統計峰、穀、平電量保存12月。

　　3.4.9遠動功能

　　計算機監控係統應具有RTU的全部功能，能向各級調度傳送信息。遠動信息、信息傳輸方式和通道，應符合調度自動化設計技術規程(DL5003-91、DL5002-91)。滿足電網調度實時性、安全性、可靠性及實用化要求。

　　遠動通訊規約滿足調度主站的要求，建立規約庫，其主要規約有：DL/T634-1979(IEC60870-5-101、104)、DL451-91(CDT)、部頒Polling、SC1801 V6.0等。與調度端的數據通信協議由調度中心與業主協調規定，如DL476-92，IEC870-6(ICCP.TASE2)等。

　　遠動工作站應直接從間隔層獲取調度所需的數據，實現遠動信息的直采直送。

　　遠動工作站應具有運行維護接口，具有在線自診斷及通訊監視功能。

　　供貨方應留有調度端通信接口。

　　3.4.10人-機聯係

　　人-機聯係是值班員與計算機對話的窗口，值班員可借助鼠標或鍵盤方便地在CRT屏幕上與計算機對話。人-機聯係包括：

　　調用、顯示和拷貝各種圖形、曲線、報表;

　　發出操作控製命令;

　　數據庫定義和修改;

　　各種應用程序的參數定義和修改;

　　查看曆史數值以及各項定值;

　　圖形及報表的生成、修改;

　　報警確認，報警點的退出/恢複;

　　日期和時鍾的設置;

　　運行文件的編輯、製作。

　　3.4.11係統自診斷與自恢複

　　計算機監控係統能在線診斷各軟件和硬件的運行工況，當發現異常及故障時能及時顯示和打印報警信息，並在運行工況圖上用不同顏色區分顯示。

　　(1)自診斷的內容包括：

　　站控層設備、測控單元、I/O采集模件等的故障;

　　外部設備故障;

　　電源故障;

　　網絡通信及接口設備故障。

　　軟件運行異常和故障。

　　與遠方調度中心數據通訊故障。

　　遠動通道故障。

　　(2)設備自恢複的內容包括：

　　一般性的軟件異常時，自動恢複正常運行。

　　當軟件運行異常時，自動恢複正常運行。

　　對於間隔層的測控單元，可通過便攜式計算機對其進行維護。

　　3.4.13與其它設備接口

　　3.4.13.1與微機保護的接口

　　繼電保護動作信號，按下列方式接入計算機監控係統：

　　對於微機保護及安全自動裝置，接入方式如下：

　　具有上網能力的保護可直接上網;

　　通過串行口連接，經保護通信接口裝置上網;

　　對於反映事故性質的保護出口總信號、保護裝置自身故障以及故障錄波係統故障等信號應以接點方式接入測控單元。

　　3.4.13.2與其它智能設備的接口

　　計算機監控係統應具有與下列各智能設備接口的能力：

　　所用直流係統

　　所用交流係統

　　小電流接地選線裝置

　　業主指定的集控站(提供規約)

　　供貨方應保證能與這些設備通信，並將接收到的數據進行處理，排序，按應用功能要求，傳送到實時數據庫及保存到曆史數據庫中，供調用。

　　3.4.13運行管理功能

　　計算機監控係統根據運行要求，可實現如下各種管理功能：

　　運行操作指導：對典型的設備異常/事故提出指導性的處理意見，編製設備運行技術統計表，並推出相應的操作指導畫麵;

　　事故03manbetx 檢索：對突發事件所產生的大量報警信號進行分類檢索和相關03manbetx ，對典型事故宜直接推出事故指導畫麵;

　　在線設備03manbetx ：對主要設備的運行記錄和曆史記錄數據進行03manbetx ，提出設備安全運行報告和檢修計劃;

　　模擬操作：提供電氣一次係統及二次係統有關布置、接線、運行、維護及電氣操作前的實際預演，通過相應的操作畫麵對運行人員進行操作培訓。

　　權限管理：計算機監控係統對保護定值的修改、壓板的投退等操作需有一定的權限限製，進行身份驗證並有相應的記錄。

　　變電所其它日常管理，如操作票、工作票管理，運行記錄及交接班記錄管理，設備運行狀態、缺陷、維修記錄管理、規章製度等。

　　管理功能應滿足用戶要求，適用、方便、資源共享。各種文檔能存儲、檢索、編輯、顯示、打印。

　　3.5係統安全性

　　電力係統作為國民經濟的重要組成部分其安全性不容忽視，變電所、輸電線路是電網最重要的組成部分，監控係統毋庸質疑地肩負著構建變電所係統安全之門的責任。以下是對係統安全性的基本要求：

　　(1)代碼中不出現可導致 buffer overflow 的函數 (safe code) (防止buffer over run 攻擊 )

　　(2)不打開多餘的端口防止 DOS，DDOS 攻擊 (safe network service)

　　(3)定期對操作係統升級，防止操作係統漏洞被攻擊 (update OS patch)

　　(4)安裝防毒軟件於網絡節點處，如(mail server, web server, gateway, and each client ...)

　　(5)使用數字簽名和安全證書保證內容的安全

　　廠家在投標書中必須以獨立的章節闡述係統安全措施。

　　3.6主變保護裝置

　　主變保護配置如下：

　　(1)差動保護：配置了電流互感器斷線閉鎖，並設置投、退壓板來決定CT斷線閉鎖的接入、投退。保護動作跳主變兩側斷路器。

　　(2)瓦斯保護：重瓦斯動作跳主變兩側斷路器，輕瓦斯動作發信號。

　　(3)壓力釋放保護：動作跳主變兩側斷路器或動作於發信(具體情況由運行單位確定)。

　　(4)後備保護：35kV側裝設複合電壓啟動的過電流保護，電壓元件接於低壓側母線電壓互感器上。保護動作跳主變兩側斷路器;

　　(5)過負荷保護：主變高壓側裝設過負荷保護，保護動作發信號。

　　(6)溫度保護：主變溫度升高到規定值，保護動作發信號。

　　(7)主變油位高於或低於規定值，保護動作發信號。

　　3.7 35kV線路保護配置

　　(1)三段式電流保護;

　　(2)檢同期、檢無壓三相四次重合閘;

　　(3)過負荷告警功能;

　　(4)低周低壓減載功能。

　　3.8 10kV饋線保護裝置

　　(1)二段式帶時限電流保護;

　　(2)三相四次重合閘;

　　(3)過負荷告警功能;

　　(4)低周低壓減載功能。

　　3.9 10kV電容器組保護裝置

　　(1)二段式帶時限電流保護;

　　(2)過電壓保護;

　　(3)低電壓保護;

　　4.屏櫃、裝置要求

　　4.1櫃內所安裝的元器件具有試驗報告和合格證，裝置采用金屬機箱，機箱采取必要的防靜電及電磁輻射幹擾的防護措施，機箱不帶電的金屬部分應在電氣上連成一體，並可靠接地，裝置中的插件牢固、可靠、可更換，帶電插拔時，交流電流回路不開路，交流電壓回路不短路，直流回路不短接，且插件有鎖緊措施，插拔式電流端子接觸電阻不大於0.01歐姆，保護屏包括所有安裝在屏上的插件、插箱及單個組件滿足防震要求，插件、插箱有明顯接地標誌，所有元件排列整齊、層次分明，便於運行調試、維修和拆裝，並留有足夠的空間，帶有調整整定值的插件，其調整機構有良好的絕緣設施。

　　4.1.1屏櫃下方設有接地銅排，規格為25x4mm2，保護屏櫃必須有接地端子，接地端子為壓接型，可接截麵不小於4mm2的多股銅線且與屏間銅排互連方便, 接地銅排與櫃體絕緣。

　　4.1.2櫃體防護等級IP30級，選用高強度鋼結構組合結構，櫃體采用全封閉結構，並充分考慮散熱要求，保護屏前開門帶鎖，並有透明窗，提供由櫃門開啟的櫃內照明設備，屏麵上的信號燈和複歸按鈕安裝便於維護、運行監視和操作。

　　4.1.3抗地震、防振動和抗撞擊的要求：

　　4.1.3.1抗地震能力的設計要求

　　所有安裝在保護屏上的設備應能承受14.7米/秒2(1.5G)的靜態水平加速度。

　　4.1.3.2防振動設計要求

　　裝置應能承受GB7261第16.3條規定的嚴酷等級為1級的振動耐久能力試驗。試驗後，無緊固件鬆動、脫落及結構件損壞。

　　4.1.3.3抗撞擊設計要求

　　當設備的輸入電壓為零時，分別交互地在垂直方向上施加6次294米/秒2的撞擊，設備的性能和外觀不會引起破壞。

　　4.2所有屏櫃具有足夠的支撐強度，並提供說明書，以保證能夠起吊、運輸、存放和安裝設備，提供安裝固定的地腳螺栓孔。

　　4.3所有屏櫃麵清潔，並塗有一層底漆和兩層麵漆，以防止在運輸、倉儲和運行中的腐蝕和鏽蝕，屏內外清潔、無灰塵、無劃痕及油汙等。

　　4.4屏上的所有設備均有銘牌或標簽框，以便識別。

　　4.5以上僅列出對屏櫃的部分要求，屏櫃需滿足DL/T 720-2000 《電力係統繼電保護櫃、屏通用技術條件》

　　4.6裝置內部回路的工作電壓不應超過250V，配線的耐壓不小於500V，采用防潮隔熱和防火的交聯聚乙烯絕緣銅絞線，屏內配線的最小截麵積不小於1.5mm2，交流電流、跳閘回路最小截麵不小於2.5mm2，交流電壓回路最小截麵不小於1.5mm2，導線無劃痕和損傷，所有連接端子排的內部配線，有標誌條和標誌線套加以區別。

　　4.7裝置內部的端子排間有足夠的絕緣，所有端子的額定值為1000V、10A，壓接型端子，應提供交流電流、交流電壓的二次回路試驗端子，便於斷開或短接各保護裝置的輸入和輸出回路，一個端子孔隻允許接入一根導線。

　　4.8裝置內部的端子排及設備的布置應保證各套保護的獨立性，即一套保護退出時，不影響其他保護的係統正常運行，櫃內設橫向及豎向導線槽，以便固定配線及電纜，對外電纜連線均應通過端子排，所有設備都方便外部電纜從屏底部進入。

　　4.9每個安裝單位或裝置的端子排，可按不同回路分組，並由上至下按一定順序排列，端子排留有至少20%的備用端子，每側端子排端子距地不低於350mm，以便留有足夠的空間，便於外部電纜連接，斷路器的跳閘和合閘回路端子、直流電源的正負極之間至少有2個以上空端子隔開，強、弱電回路的端子之間有明顯標誌，並有空端子隔開。

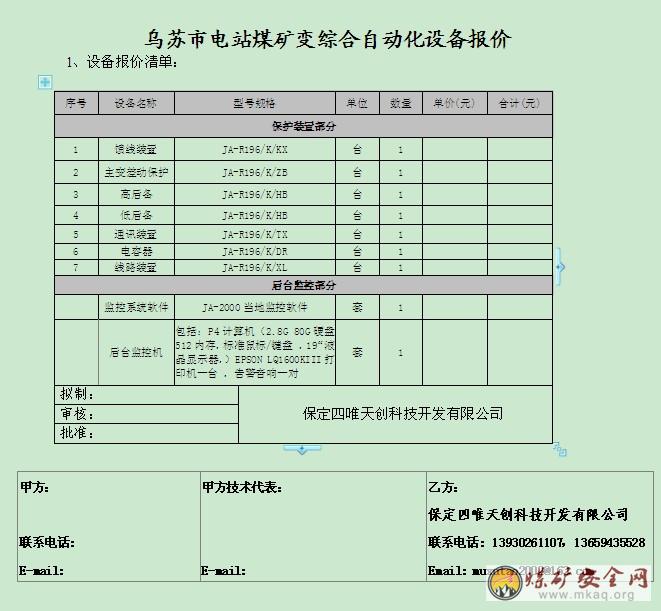

　　5.供貨一覽表

　　35kV變電站35kV部分、6.3kV部分設備均為戶內布置，以下一覽表中所列設備均集中組屏櫃供貨。每麵櫃所安裝的裝置數不能超過6套。

　　設備供貨範圍：(見附件)

　　供貨設備一覽表僅作參考，為監控係統主要設備的最低配置，供貨方應按滿足本技術規範書、變電所主接線方式、變電所規模及自己產品的特點提供詳細設備配置清單，配置清單將會作為技術規範書的附表。

　　6.其它

　　6.1 技術文件：

　　6.1.1賣方在定貨前向買方提供一般性資料如：報價書、典型說明書、屏布置圖、係統原理圖和主要技術參數。

　　6.1.2在合同簽定7天內，賣方向買方提供下列技術文件2份以供確認。

　　(1)各保護裝置的原理圖

　　(2)保護屏正麵布置圖、屏內設備布置圖及圖例說明。還應包括屏外型尺寸、屏內設備布置尺寸、正麵圖及總重量、運輸尺寸和重量及其它附件。

　　(3)保護屏的安裝尺寸圖。包括屏的尺寸、基礎螺栓的位置和尺寸等。

　　(4)保護屏的端子排圖

　　(5)各保護裝置原理框圖及說明，模件或繼電器的原理接線圖及其工作原理說明。

　　(6)輔助繼電器和選擇開關采用的標準。保護裝置的抗幹擾試驗標準。

　　(7)所有保護裝置的整定計算及其舉例計算的詳細的標準和程序。

　　賣方應向買方介紹保護整定內容及整定方法。如果某些保護裝置整定範圍或靈敏度不能滿足運行條件時，買方有權要求賣方改進。

　　在收到買方最終認可圖紙前，賣方所購買的材料或製造所發生的費用及其風險全由賣方單獨承擔。賣方生產的成品應符合合同的技術規範。買方對圖紙的確認並不能解除賣方對其圖紙的完善性和準確性應承擔的責任。

　　設計單位在收到圖紙後 2 周內返回主要確認意見，並根據需要召開設計聯絡會。賣方在提供確認圖紙時必須提供為審核該張圖紙所需的資料。買方有權要求賣方對其圖紙中的任一裝置任一部件作必要修改，在設計圖紙完成之前應保留設計單位對賣方圖紙的其它確認權限，而買方不需承擔額外費用。

　　(1)上文所列舉的修改後的正式圖紙與技術文件。

　　(2)所有保護裝置的內部接線及圖例說明。

　　(3)保護屏內部接線圖及其說明(包括屏內布置及端子排圖)。

　　(4)試驗箱(櫃、板)內部接線圖。

　　(5)保護屏的地腳螺栓布置圖。

　　(6)按合同供貨設備安裝所需的全部圖紙。

　　(7)電纜接線圖附電纜型式。

　　6.1.3設備供貨時提供下列資料:設備的開箱資料，除了4.1.2所述圖紙還應包括安裝、運行、維護、修理說明書、部件清單資料、工廠試驗報告、產品合格證等。

　　供方提供的圖紙、資料應滿足設計、施工、調試及運行的需要。

　　6.2現場服務及售後服務

　　6.2.1乙方應派代表到現場指導安裝、調試和運行，並負責解決合同設備製造及性能等方麵的有關問題，詳細解答合同範圍內買方提出的問題。

　　6.2.2在產品質保期內有製造質量的設備，由乙方負責修理或更換。對非乙方責任造成的設備損壞，乙方有優先提供配件和修理的義務。

　　7. 未盡事宜，雙方協商處理，可以以其它形式補充。以後協調所形成的文件與規範書同等效力。
