香源煤業工業廣場及熱風機房等工程冬季施工措施

　　香源煤業工業廣場及熱風機房等工程冬季施工措施會簽表

　　簽字 日期

　　總工程師：

　　分管礦長：

安全礦長：

安全礦長：

　　安 監 處：

　　調 度 室：

　　機 電 區：

　　基 建 科：

　　監 理：

　　審 核：

　　汾西工程：

　　編 製： 武衛斌

　　我單位承建工業廣場擋土牆及熱風機房工程，進入冬季施工階段施工，為保證工程質量，工程順利完工。組織專人編製冬季施工措施及方案。

　　1. 準備工作

　　1.1 編製方案原則：確保工程質量，經濟合理，使增加的費用為最少;所有的熱源和材料有可靠的來源，並盡量減少能源消耗，確保能縮短工期。施工程序;施工方法;現場布置;材料、能源、工具的供應計劃;安全防火措施;測溫製度和質量檢查製度等。

　　1.2 觀測天氣變化，及時接受天氣預報，防止寒流突然襲擊。

　　1.3 安排專人測量施工期間的室外氣溫，砂漿、混凝土的溫度並作好記錄。

　　2. 現場準備

　　2.1 根據實物工程量提前組織有關機具、外加劑和保溫材料進場。

　　2.2 工地的供水管道、施工材料做好保溫防凍工作

　　2.3 做好冬季施工混凝土、砂漿及外加劑的適配工作，提出施工配合比

　　3.安全與防火

　　3.1 冬季施工時，要采取防滑措施

　　3.2 施工時如接觸氣源、熱水，要防止燙傷，使用氯化鈣、漂白粉時，要防止腐蝕皮膚。

　　3.3 現場貨源加強管理。有火源的地方，派專人看管。

　　3.4 電源開關、控製箱等設施要加鎖，並設專人負責管理，防止漏電觸電。

　　4. 砌體工程

　　4.1 磚砌體工程，主要砂漿摻外加劑，在負溫條件下砂漿強度可以持續增長，砌體不會發生沉降變形。

　　4.2 紅磚、毛石砌築前，應清除表麵汙物、冰雪等，遭水泡過後凍結的轉、毛石不得使用。

　　4.3 砂漿采用普通矽酸鹽水泥拌製。

　　4.4 拌製砂漿所用的砂，不得含有直徑大於1㎝凍結塊和冰塊

　　4.5 拌合砂漿時，水的溫度不得超過80℃，砂的溫度不得超過40℃，當水溫超過規定時，應將水砂先行攪拌，再加水泥，以防出現假凝現象

　　4.6 冬期砌築砂漿的稠度，宜比常溫施工時適當增加，稠度8-13㎝

　　4.7 冬期攪拌的時間應適當延長，一般要比常溫期增加0.5-1倍

　　4.8 減少砂漿在攪拌、運輸、存放過程中的熱量損失

　　4.9 嚴禁使用已遭凍結的砂漿，不準以熱水摻入凍結的砂漿內重新攪拌使用，也不宜在砌築時摻水使用。

　　4.10 砌磚宜采用“三一砌磚法”，即一塊磚，一鏟灰、一劑揉。砌磚體的水平和垂直灰縫的平均厚度不可大於10㎜，個別灰縫的厚度也不小於8㎜，施工時經常檢查灰縫的厚度和均勻性。

　　4.11 在拌合水中摻入水重5%氯化鈣，全部融化後再攪拌砂漿

　　4.12 每天收工時，將垂直灰縫填滿，上麵不鋪灰漿，同時用草簾將保溫材料將砌體上表麵覆蓋。第二天上班時，應將磚、毛石表麵的雪清理幹淨，再繼續砌築。

　　4.13 冬期砌築工程要加強質量控製，在施工現場留置的砂漿試塊，除按常溫規定要求外，尚應增設不小於二足於砌體同條件養護試塊，分別檢查個齡期強度和轉入常溫28d的砂漿強度。

　　5. 混凝土工程

　　1. 基本要求

　　5.1.1混凝土工程的冬期施工，要從施工期間的氣溫情況、工程特點和施工條件出發，在保證質量、加快進度、節約能源、降低成本的前提下，選擇適宜的冬期施工措施。

　　5.1.2 新澆築砼如果遭凍，拌合水凍結成冰，水結成冰後的體積增加約9%，同時水泥的水化作用也停止運行。在恢複正常溫養護以後你，會使水泥漿體中的空隙率比正常凝結的混凝土顯著增加，從而使混凝土的各項物理性能全麵下降。如在施工時增加混凝土中水泥用量提高混凝土強度等級，雖然抗壓強度可以相應增加，但耐久性仍得不到改善。因此從保證混凝土全麵質量出發啊，在冬期施工中必須防止混凝土在硬化初期遭受凍害，並盡早活的強度。

　　5.1.3 冬期混凝土施工，水泥采用普通矽酸鹽水泥，水泥強度不宜低於4.25，每立方混凝土中水泥用量不得少於300㎏，水灰比不得大於0.6.，並加入早強劑

　　5.1.4 為防止鋼筋鏽蝕，在鋼筋混凝土中，氯鹽摻量不得超過水泥重量的1%(按無水狀態計算)，混凝土必須振搗密實。

　　5.1.5 模板和保溫層，應在混凝土冷卻到5℃後方可拆除。當混凝土與外界溫差大於20℃時，拆模後的混凝土表麵，應臨時覆蓋，使其緩慢冷卻。

　　5.1.6 未完成冷卻的混凝土有較高的脆性，所以結構在冷卻前不得遭受衝擊荷載或動力荷載的作用。

　　5.1.7 冬期施工期間，施工單位應與氣象部門保持密切聯係，隨時掌握天氣預報和寒潮、大風警報，以便及時采取防護措施

　　6. 混凝土的攪拌

　　6.1.1 混凝土原材料加熱應優先采用加熱水的方法 ，當加熱水仍不能滿足要求時，再對骨料進行加熱。水、骨料加熱的溫度一般不得超過強度等級小於52.5的普通矽酸鹽水泥、礦渣矽酸鹽水泥的規定。若達到規定溫度後仍不能滿足要求時，誰的加熱溫度可提高到100℃，但水泥不得與80℃以上熱水直接接觸。投料時應先投入骨料和水，然後再投入水泥。

　　6.1.2 骨料必須清潔，不得含有冰雪和凍塊，以及易凍裂的物質。在摻有含鉀、鈉離子的外加劑時，不得使用活性骨料或混有活性材料的骨料。

　　6.1.3 拌製摻外加劑的混凝土時，外加劑為液體，使用時應先配製成規定濃度溶液，然後根據使用要求，用規定濃度溶液再配製成施工溶液。

　　6.1.4 嚴格控製混凝土水灰比，由骨料帶入的水分及外加劑溶液中的水分均應從拌合水中扣除。

　　6.1.5 拌製摻有外加劑的混凝土時，攪拌時間應取常溫攪拌時間的1.5倍

　　7. 混凝土的運輸和澆築

　　7.1.1 冬期施工運輸混凝土拌合物，應使熱量損失盡量減少，可采取下列措施：

　　(1)正確選擇放置攪拌機的地點，盡量縮短運距，選擇最佳的運輸路線;

　　(2)正確選擇運輸容器的形式、大小和保溫材料;

　　(3)盡量減少裝卸次數並合理組織裝入、運輸和卸出混凝土的工作。

　　7.1.2 混凝土在澆築前，應清除模板和鋼筋上的冰雪和汙垢，裝運拌合物的容器應有保溫措施

　　7.1.3 澆築完的混凝土，應根據天氣氣溫，對澆築的混凝土進行棉被，草簾等保暖設施。

　　8. 混凝土質量檢查

　　8.1 混凝土工程的冬期施工，除按常溫施工的要求進行質量檢查外，尚應檢查以下項目：

　　(1)外加劑的質量和摻量;

　　(2) 水和骨料的加熱溫度

　　(3)混凝土在出軌時、澆築後和硬化過程中的溫度

　　(4)混凝土溫度降至0℃時的強度(負溫混凝土則為溫度低於外加劑規定溫度時的強度)

　　8.2 在混凝土施工過程中，要在澆築地點隨機取樣製作試件，每次取樣應同時製作3組試件。1組在20℃標準條件下養護至28d試壓，得強度28d;1組與構件在同條件下養護，在混凝土溫度將至0℃時(負溫混凝土為溫度降至防凍劑的規定溫度以下時)試壓，用以檢查混凝土是否達到抗凍臨界強度;1組與構件在同條件下養護至14d,然後轉入20℃標準條件下繼續養護21d，在總齡期為35d時試壓得強度d14+21.如果d14+21≥d28，則可證明混凝土未遭凍害，可以將d28作為強度評定的依據。

　　9.裝修工程

　　9.1 室外裝修工程，牆麵抹灰，鑲貼瓷磚，門窗用棉布簾封閉，生爐火，派專人看管，並測量溫度，做好測溫記錄。使室內溫度保持5℃以上。

　　9.2 室內定時通風，嚴防止煤氣中毒。

　　山西汾西工程建設有限公司

　　水峪建安分公司

　　2010.11.20

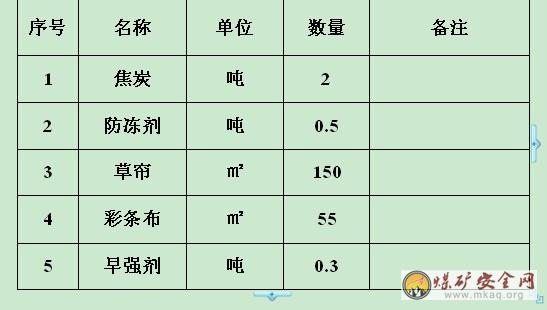

　　材 料 表
