山西祥榮煤業探放 水 設計

　　第一章 探放水設計

　　第一節： 礦井水文簡介

　　一、水文地質概況

　　井田地表為第四係中、上更新統及第三係上新統所覆蓋。

　　井田內主要含水層之補給來源主要為大氣降水，其特點是受氣候變化及地理環境影響很大，在雨季，當大氣降水滲入地下而形成地下徑流後，往往順岩層傾斜方向流動，在地形切割較深的地方多以泉的形式出露。

　　二、井田內主要含水層

　　井田內主要含水層為第三係上新統礫石含水層、二疊係下統下石盒子組砂岩含水層、二疊係下統山西組砂岩含水層、石炭係上統太原灰岩、砂岩含水層、奧陶係中統石灰岩含水層。

　　現分述如下：

　　(一) 第三係上新統礫石含水層

　　礦區內鬆散層中第四係不發育，第三係廣泛分布於溝穀兩側或溝底。下部為一層膠結不好的礫石層，在溝穀中易形成小泉，供人、蓄用水，水量一般很小，當有較好的補給水源時，為富含孔隙水層。

　　(二) 二疊係下統下石盒子組砂岩含水層

　　本組含水層一般由數層中、粗粒砂岩組成，其間多隔以泥岩、頁岩等，區內露並頭很少，本組含水層最高單位湧水量為0.0025—0.061L/s.m，滲透係數K為0.0032—0.22m/d，水量較小，含水較弱，水質屬重碳酸鹽型，為軟淡水，水位標高882.36—1069.35m。

　　(三) 二疊係下統山西組砂岩含水層

　　本組主要含水層為03號煤與3號煤之間的中、粗粒砂岩，該含水層穩定連續，測井曲線上反應明顯，厚度5—9m，泥質和鈣質膠結。據離石礦區詳查勘探抽水試驗結果，q為0.00012-0.0022L/s.m，K為0.0012-0.012 m/d。富水性較差，水質類型為重碳酸鹽一氯化物型，為硬淡水，其它砂岩層不穩定，且厚度小，多不含水。水位標高881.23-1025.42 m。

　　(四)石炭係上統太原組灰岩、砂岩含水層

　　本組中有L5、K2、L1三層灰岩，平均厚度：L5為2.29 m，K2為8.67 m，L1為7.19 m，中間多隔以細砂岩和砂質泥岩等，間距在10 m以內，L5灰岩厚度小，岩芯較完整，含水相對較弱;K2灰岩為本組最厚的灰岩層，岩芯中見有溶蝕裂隙，其間多充填炭屑，裂隙麵凹凸不平，兩個鑽孔揭露該層後泥漿消耗量增大，該層為三層灰岩中相對富水的一層。L1灰岩為最下部的灰岩層，節理裂隙發育，並具有溶蝕現象，泥漿消耗量有一個鑽孔在該層增加，富水性也較弱。

　　就全礦來講，該組灰岩富水性與埋藏深度呈明顯的反比關係，埋藏越淺富水性越強，反之越弱。本組抽水試驗結果：水位標高874.93—961.67m。q為0.0009—1.073L/s.m，K為0.0056—9m/d。水質類型為重碳酸鹽—碳酸鹽型，為軟的淡水。

　　(五)奧陶係中統石灰岩含水層

　　奧陶係中統地層岩性以石灰岩、白雲岩為主，含水性較弱;單位湧水量為0.00076/ s.m，滲透係數為0.047 m/d，水位標高為877.7 m。

　　奧陶係中統地層岩性以石灰岩、白雲岩為主，夾泥灰岩、泥岩、石膏。由於本層的含水性主要取決於裂隙及岩溶的發育程度，因此，灰岩的埋藏濃度對其含水性起著極大的作用。資料表明，當灰岩埋藏深大於347m時，岩層裂隙及岩溶極不發育，含水性微弱;當灰岩埋藏深度小於267m，岩層裂隙及岩溶頗發育，含水性顯著增強。51號詳查孔在394—410m段抽水，單位湧水量僅為0.000761/s.m，滲透係數為0.0047m/d，水位標高877.70m。

　　總之，礦區主要含水層中，太原組灰岩和奧陶係灰岩含水較豐富，對開采影響較大，其它含水層富水性差、含水微弱，對開采影響很小或無影響。

　　三、井田地下水的補給、逕流、排泄條件

　　(1)碳酸鹽岩類岩溶裂隙水

　　區域奧陶係岩溶水屬柳林泉域，奧灰岩在出露區接受大氣降水和河流水補給後，從東向西彙集、排泄。

　　(二)碎屑岩類裂隙水

　　主要在裸露區接受大氣降水和河流(包括季節性河流)水的補給，其淺層水受地形和地層產狀控製，大部分以侵蝕下降泉的形式排出地表，其特點是逕流途徑短，無統一水位。深部承壓水主要受地質構造控製，裸露區接受補給後沿岩層傾向向西南方向逕流，達到一定深度後，地下水逕流變緩，甚至停滯。各含水層間水力聯係較弱，主要排泄途徑是生產礦井的礦坑排水。

　　(三)鬆散岩類孔隙水

　　鬆散岩類孔隙水主要接受大氣降水補給，全新統含水層以接受河流水補給為主，逕流途徑較短，一般在溝穀中形成小泉水，與地表水關係密切，互為補排水關係，另外，人工開采也是其主要排泄途徑之一。

　　四、井田主要隔水層

　　礦區內煤係中隻有10號煤與6號煤之間的砂岩、太原組灰岩的含水性較好，其餘均可視為相對隔水層，隔水性能較好的主要有：

　　(1)山西組泥岩隔水層

　　山西組4號煤到太原組頂部6號煤之間是一套以泥岩為主的地層，平均厚近22m，在井田內穩定連續，加之山西組富水性弱，是太原組與山西組之間較好的隔水層。

　　(2)太原組泥質岩隔水層

　　太原組10號煤到本溪組頂部平均厚27m，除底部晉祠砂岩(K1)外，是一套泥岩、砂質泥岩為主的地層，沉積穩定，是一重要的隔水層。

　　(3)石炭係本溪組隔水層

　　石炭係本溪組為一套泥岩、鐵鋁岩、鋁質泥岩為主的地層，平均厚21.32m，隔水性能較好。與其上部太原組隔水層一道構成了10號煤層與奧陶係之間的重要隔水層。

　　五、構造對井田水文地質條件影響

　　本區未發現大的斷層及其它構造現象，但也要重視井下小斷層的發現和研究，以免開采時因之導水而造成水害，特別延伸至下水平，對斷層更要注意觀測，防止斷層帶及斷層伴生構造導水誘發突水02manbetx.com 的發生。

　　六、水文地質類型

　　6#號煤層厚度1.6米，基本穩定，太原組L5灰岩為直接充水含水層，單位湧水量為0.0009—0.073L/s.m。該含水層富水性較弱，但是裂隙發育，將對該煤層開采造成一定影響。根據該區開采6號煤層礦井湧水量情況，參照《礦井地質報告》中礦井水文地質類型分類標準綜合03manbetx ，井田6號煤層礦井水文地質類型應為簡單型—中等。

　　七、礦井充水因素03manbetx

　　礦井充水因素03manbetx

　　區內多年降水量為374.4—577.7㎜，由於地形坡度較陡，植被不發育，地形有利於自然排水，對入滲補給地下水條件差，隻在基岩露頭的溝穀中的少量入滲，對於太原組砂岩含水層，由於其上有較多隔水層分布，接受大氣降水的直接補給是很少的。

　　6號煤層的直接充水含水層是太原組灰岩，山西組砂岩含水層為間接充水含水層。

　　綜上所述，井田中在可采煤層下部雖有較豐富的岩溶裂隙水，但其上有較厚、較穩定的隔水層存在，目前還沒有發現可溝通各含水層的斷裂構造存在，致命各含水層之間水力聯係差。為此，礦井充水水源主要是煤係地層中砂岩、灰岩裂隙含水層中的地下水。

　　(二)、井田充水因素

　　6號煤層的直接充水含水層是太原組灰岩，山西組砂岩含水層。通過井筒的揭露而間接充水，其出水量隨季節而變化，雨季出水量大，旱季則較小。

　　第二節 周邊相鄰煤礦和廢棄老窯情況

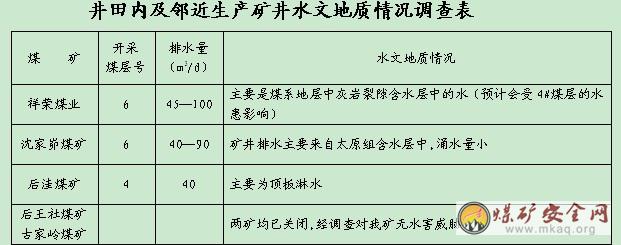

　　一、四鄰煤礦

　　祥榮煤業有限公司四鄰礦為：

　　1、沈家峁煤礦

　　沈家峁煤礦位於中陽縣張子山鄉沈家峁村附近，井田麵積1.365 km2，批準開采4#、6#、10#煤層，煤層厚度8.57米，地質構造為單斜構造，總體屬簡單型。湧水量較小,同時我礦地理高程高於沈家峁煤礦，故不受水害威脅。南采區布置一個綜采工作麵。

　　2、後窪煤礦

　　後窪煤礦位於中陽縣張子山鄉後窪村附近，井田麵積4.5099 km2，批準開采4#、10#煤層，煤層厚度7.67米，地質構造為單斜構造，總體屬簡單型。

　　2007後窪煤礦和張家焉煤礦及部分新增空白區整合而成,並為山西鋼原煤業有限公司。經調查該礦湧水量較小, 同時我礦地理高程高於後窪煤礦，故不受水害威脅。

　　3、後王社煤礦、古家嶺煤礦

　　後王社煤礦位於我礦北部、古家嶺煤礦位於我礦西北部,現兩礦均已關閉，經調查該礦井上、下情況，確認對我礦無任何水害威脅。

　　二、礦區廢棄老窯情況

　　經過我礦調查周圍村民、老人及結合圖紙資料查看，6#煤層無廢棄老窯。

　　經調查本礦井四周基本不受相鄰礦井的老窯積水以及其它水害的威脅。

　　第三節 采掘工作麵及周圍情況

　　我礦現對6#煤層進行初開采，6#煤層掘進工作麵為北皮帶大巷、北軌道大巷，下一步將對6202皮順和6202軌順掘進。該煤層為初開采，實體煤，經調查同煤層井田範圍內無老窯、采空積水等古空區。根據舊資料來看上層4#煤已采，主要采空區集中在井田的東北部，預計會有采空區積水影響下層6#煤的正常開采。所以決定6#掘進工作麵的探水重點放在對上層4#煤的探水上。

　　第四節 設備情況

　　本礦購置ZLJ--360型煤礦用變速岩石電鑽兩台，電機功率：

　　25kw，探水鑽杆為：0.8m×45mm×200根。

　　第二章、探水巷道的斷麵、支護形式及探水孔的布置

　　第一節 探水巷道的斷麵規格及支護形式

　　一、巷道規格：

　　現探水巷道為6#北軌道大巷，巷道為矩形斷麵：3.6m×2.2m，斷麵積：7.92㎡。沿6#煤層頂板起底掘進。

　　二、支護形式：

　　巷道支護形式采用錨杆支護。錨杆間、排距為：

　　第二節 探放水鑽孔布置

　　為保證我礦安全生產，不受水害的威脅，根據“有掘必探、先探後掘”的原則及采礦設計手冊與實際情況進行我礦探水鑽孔的布置。

　　布孔要求為：

　　一、探放水巷道：

　　巷道名稱：北軌道大巷

　　開采層位：6#煤層

　　水害類型：主要為上層4#煤層的老窯積水。

　　二、探水設備

　　規格型號：ZLJ—360

　　鑽探深度：160m

　　電機功率：25kw

　　鑽頭直徑：φ45mm

　　鑽杆數量： 200根。

　　三、探水鑽孔布置

　　根據探放水規定，探水掘進巷道前進終點處各探水孔之間的距離不得大於6m 。計劃6#北軌道大巷和北皮帶大巷進行交叉探放水作業。因水害威脅主要為上層4#煤，為確保安全布置1個中心眼，(垂直於巷道掘進方向向頂板以垂直角90°進行探，)以巷道中心方向開始向兩幫布置3個孔，間距0.6米，一次鑽孔數為7個，深度為：探到4#煤頂為止，孔徑為45mm，允許掘進距離為15m。

　　鑽孔布置詳見附圖—1

　　第三章 探放水

　　第一節 探水前的準備工作

　　1、加強鑽場附近的巷道支護，並在工作麵迎頭打好堅固的立柱和攔板。

　　2、清理巷道，挖好排水溝，探水鑽孔位於巷道低窪時，必須配備與探水量相適應的排水設備。

　　3、在打鑽地點或附近安設專用電話。

　　4、測量和探放水人員必須親臨現場，依據設計，確定主要探水孔的位置、方位、角度、深度以及鑽孔數目。

　　5、預計水壓較大的地區，探水鑽進前，必須先安好孔口管和控製匣閥，進行耐壓試驗，達到設計承受的水壓後，方準繼續鑽進，特別危險的地區，應有躲避場所，並規定避災路線。

　　6、探放水人員必須熟悉避災撤退路線。

　　7、下井前由技術科、安檢科組織探放水人員認真學習掌握設計各項參數的測定方法和施工要求的安全技術措施和避災路線、方法等相關知識。

　　8、根據工作安排、準備、檢查、帶足本班所需的工具，材料等。

　　第二節 探水鑽的安裝與操作

　　一、安裝鑽機前的準備工作

　　1、設備的運輸必須遵守下列規定。

　　①鑽機在車盤上必須捆綁結實，不得超長、超寬、超高、超重，並符合井下運輸的有關規定。拆下的螺 釘等零 件要妥善保存。

　　②井下人工搬運設備時，要用繩子係牢，並要輕抬輕放，有專人統一指揮，起落行動一致。

　　2、進入安裝地點前，應先檢查巷道支護及通風情況，發現問題及時處理。整修、加固鑽場，應清理幹淨髒雜物，挖好清水池，疏通好水溝。

　　3、無風地點必須安設局部通風機或采用導風筒通風，在打鑽過程中不準停風，且要有可靠的風電、瓦斯電閉鎖裝置。

　　4、水壓、機件、電源開關等均應良好，符合要求。

　　二、安裝鑽機時的注意事項

　　1、安裝前要檢查、整修設備，並檢查加因鑽場及其周圍支架，防止冒頂片幫，清理各種雜物，檢查並安設好排水管路、水泵等排水設施。

　　2、機身安放平穩，上緊底固螺絲。各種電氣設備必須防爆，機械傳動部分要安裝防護欄，保護罩。

　　3、在下山施工斜孔時，需支設密集支柱，防止鑽機下滑。

　　4、施工前要具備自然彙水條件(即在探水巷道下側掘進不小於20m2小水倉)。

　　5、加強鑽機前、後10m範圍內的巷道支護，並打好堅固的立柱和欄板。

　　6、清理巷道，挖好排水溝。探水鑽孔位於巷道低窪處時，必須配備與探放水量相適應的排水設備。

　　7、在打鑽地點或附近安設專用電話。

　　8、測量和探放水人員必須親臨現場，依據設計，確定主要探放水孔的位置、方位、角度、深度以及鑽孔數目。

　　9、在鑽機操作前認真學習使用說明書，工作過程 中嚴格執行說明書的操作方法。

　　10、鑽機安裝應牢固變速箱及油箱內的油位應合適，安全防護罩及防塵蓋必須齊全。

　　11、各部分操作手把應處在正確位置。

　　12、調試鑽機時，要求各轉動部分運轉正常，開關啟動靈活可靠。鑽機空載運行10分鍾，確認無問題後，方可接上鑽杆、鑽頭，接通水源，由司機操作開始鑽孔。

　　三、操作前注意事項

　　1、探放水前必須由組長或副組長負責全過程跟班、指揮、協調、監督，是本班的安全責任人，技術人員跟班測量定位。

　　2、探水鑽前進時，安設探放水鑽孔孔口管及其固定的方法必須符合設計的要求。

　　3、操作鑽機時，應遵守以下規定：

　　①打開立軸箱時，橫、立軸齒輪應加防護罩。合立軸時，應待齒輪停止轉動後進行。

　　②、禁止用手和腳直接製動機械的運轉部件。

　　③、操作高壓器時，應戴絕緣手套，穿絕緣靴，腳踏絕緣墊。

　　④、在探放水鑽機後麵和前麵的給進手把活動範圍內，不準站人，防止高壓水將鑽具頂出傷人或給進手把翻起傷人。

　　4、下置的孔口管，必須選用φ75×3.0的耐壓無縫鋼管，封管砼強度不c=30，且充填不留空隙，安裝閘閥後，方準繼續鑽進。

　　5、鑽孔內水壓大時，就采取反壓和有防噴裝置的方法鑽進，並有現場備足錨杆機、錨杆、錨固劑、凝劑等防止孔口管和煤(岩)壁突然鼓出的材料。

　　6、在鑽進中，一但發現“見軟”、“見空”、“見水”和變層，要立即停鑽，丈量鑽孔進尺並記錄其深度。

　　7、鑽孔時要嚴格按照測量人員標定的孔位及施工措施中規定的方位、角度、孔深等進行施工，不經測量人員同意不得擅自改動。

　　四、安裝鑽杆時應注意事項

　　1、先檢查鑽杆，應不堵塞、不彎曲、絲口未磨損，不合格不得使用。

　　2、連接鑽杆時要對準絲口，避免歪斜和漏水。

　　3、裝卸鑽杆時，應嚴防管鉗夾傷硬質合金卡、夾扁鑽頭和岩芯管。

　　4、安裝鑽杆時，必須在探水機完全停止時，再安鑽杆。

　　5、鑽杆安裝前鑽杆螺紋部分應清理幹淨並圖上黃油，以便於拆卸。

　　五、鑽機的操作

　　1、在開孔時，將鑽機卸壓閥按減壓箭頭方向旋轉，使鑽機緩慢轉動，當鑽頭全部進入煤層後，再加壓正常鑽進。

　　2、當鑽到所需深度時，停止鑽進，鬆開鑽杆卡瓦，按照手柄操作牌指示將手柄板至回程位置，主機迅速退回，然後將手柄轉至空擋位置，再停機進行拆裝鑽杆工作。

　　3、鑽頭送入孔內開始鑽進時，壓力不宜太大，要輕壓慢鑽，以免崩刃或打壞變速齒輪，待鑽頭不到孔底工作平穩後，壓力再逐漸增大。

　　4、鑽進時，鑽工要認真觀察鑽機運轉情況，即觀察送水，鑽孔的給排水，鑽孔內的震動聲音情況。

　　5、鑽進過程中要準確測量距離，對所鑽進的鑽杆數要有專人進行記錄，同時探水人員要做到心中有數。

　　6、鑽機運轉過程中要注意觀察軸承部位，液壓油、電機變速箱、軸套、黃立軸齒輪等有無超溫現象，有無異常聲音，發現問題應立即停機查找原因，及時處理。

　　7、當探水完畢後，把鑽機的各部件及鑽杆進行清理，以備下次使用。

　　第三節 探放水鑽孔孔口安全裝置

　　1、探放水鑽孔應安設孔口安全裝置。孔口安全裝置由孔口管、泄水測壓三通、孔口水門和鑽杆逆止閥。(必要時安裝)等組成。為確保安全，做到萬無一失，在每鑽一個孔時，都要做孔口管，以便安水門控製水量。因此每個鑽孔在鑽探5m後，先安好放水管和控製閘閥，並封嚴封實接口處，並打貼幫點柱，卡住放水管。

　　2、孔口管安裝前首先用大口徑鑽頭開孔至與孔口管長度一致時，將孔內衝洗幹淨，注入水泥漿液，再將孔口管放入孔內，放好後將管固定，待水泥漿凝固，在孔口外露部分裝上壓力表、水閥門，即可在孔口管內探水鑽進。

　　3、為保證孔口套管安裝的質量，一般都需要進行注漿檢查。在孔口管放入鑽孔後，於孔口用較稠的水泥漿將套封死，並在套管上留一個小管，待水泥凝固後由孔口套管向孔內注漿，使水泥漿進入套管與孔壁之間的空隙和岩石裂隙中。

　　4、鑽完一個鑽孔後，如鑽孔內無水湧出，應及時將鑽孔封好，封孔采用帶有速凝劑的水泥漿和棉紗布進行封孔。

　　第四節 放水及排水

　　掌握和探明水源後，就要采取一定的措施，有計劃的將威脅性水源全部或部分地放出，並排出地麵。

　　一、放水前的準備

　　1、在探水孔的鑽杆兩側打上兩根磨擦式金屬支柱，用鐵絲將鑽杆牢固在磨擦式金屬支柱上，方可撤出鑽機。

　　2、放水前必須通知附近有關人員撤到安全地點，並要求水泵房排水工作人員做好排水準備工作。

　　3、放水時一般采用探水鑽放水，用旋轉鑽杆的方法，如水量較大時，必須另打放水眼，並安設套管乾地放水，嚴禁用放炮方法放水。

　　4、鑽孔放水前，必須估計積水量，根據礦井排水能力和水倉容量控製放水流量，放水時必須有專人監測鑽孔出水情況，測定水量、水壓，做好記錄，如水量突然變化，必須及時處理並報礦調度室。

　　5、放水全過程必須有瓦斯員在現場，隨時檢查探放水地點的有害氣體情況，超限時停止一切作業進行處理。

　　二、放水措施

　　1、當探到老空水時，水量不大，不超過礦井排水能力時，可利用探水鑽孔直接放水，當水量較大時或水質較差，腐蝕排水設備時應先放後堵，暫先隔離，做好排水準備後再排放。

　　2、放水前應進行放水量，水壓煤層透水性試驗，並根據排水設備能力及水倉容量擬定專項排放順序和控製水量措施。

　　3、放水時隨時注意水量變化，出水水質，有無有害氣體湧出，有無特殊聲響，發現異狀應及時采取措施並彙報值班領導。

　　4、按避水災路線撤退人員，沿途要有良好照明，保證路線暢通。

　　5、當水壓大放水時必須有防噴裝置，並用檔板背緊工作麵，檔板後加設頂柱或木垛，必要時還必須砌築防水牆後方可放水。

　　6、放水前必須調整中央水倉、采區水倉、工作麵小水倉的排水能力，並清理好工作麵水溝、水倉。

　　7、放水時要專人觀察出水情況，注意水流的變化，未經批準嚴禁拔出鑽杆。

　　8、放水時，若遇鑽孔不出水或水流大小不均時，要小心謹慎地用鑽杆捅透堵眼雜物。

　　三、掘進區接近積水區的安全技術措施

　　1、探到積水時，應將下山範圍內與探放水工作無關人員撤離。

　　2、在探水眼掩護下，且保持規定超前距和幫距時，可采用多打眼，少裝藥的方法掘進。

　　3、嚴格執行三不裝藥“製度”，即炮眼或掘進麵有出水征兆不裝藥，超前距不夠或偏離探水方向不裝藥，掘進工作麵支架不牢或空頂距超過規定不裝藥。

　　4、掘進或探水時沿鑽杆向外流水時，應停止工作，嚴禁拔出或搖晃鑽杆，沒法固定，立即彙報值班領導。

　　5、交接班時必須現場交接清允許掘進剩餘距離，嚴禁超越掘進。

　　6、所有作業人員必須熟悉避災路線，懂得透水後的急救知識，懂得並隨時觀察下列透水預兆。

　　①掛紅：在井下水中含有鐵的氧化物，在水壓作用下，通過煤(岩)裂隙時，附著在裂隙表麵，出現暗紅色水鏽。

　　②掛汗：當掘進工作麵接近積水區時，水在自身壓力作用下，通過煤岩裂縫而在煤岩壁上凝結成許多水珠，當遇到掛汗時，用水鎬剝去一薄層，觀察新暴躁麵是否有了潮氣，如果煤岩潮濕則是透水征兆。

　　③空氣變冷：掘進工作麵接近大量積水區時，氣溫驟然降低，煤壁發涼，人一進入就有涼爽感，時間愈長就愈感到陰涼。

　　④出現霧氣：當巷道內溫度很高時，積水滲到煤壁後引起蒸發而迅速形成霧氣。

　　⑤水叫：井下的高壓積水，向煤岩裂縫強烈擠壓與兩壁磨擦而發現嘶嘶叫聲，說明掘進工作麵距積水區已很接近，若是煤岩掘進，則透水即將發生，這時必須立即發出警報，撤出所有受水威脅的人員。

　　⑥頂板淋水加大：原有裂隙淋水突然增大，應視作透水前征兆。

　　⑦頂板來壓、底板鼓起。

　　⑧水色發渾，有臭味。

　　⑨工作麵有害氣體增加：積水區向外散發出瓦斯、二氧化碳和硫化氫等有害氣體。

　　⑩裂隙出現滲水：如果出水清淨，則離積水區尚遠，若出水渾濁，則離積水區已近。

　　四、排 水

　　1、每班探水點安排一人進行臨時水倉的排水，將臨時水倉的水及時通過排水管路和排水溝排至主水倉，再由主水倉的主水泵排出地麵。

　　2、探水點的排水設施必須及時安裝到位，采用兩台潛水泵、管路用3寸管路安設兩趟於北軌道大巷。

　　3、配專職水泵司機，水泵司機必須經過培訓後才能擔任。在探水過程中司機必須堅守崗位，不得擅自離崗。主排水泵必須保證隨時能夠正常啟動，探水前，應檢查下列各項：①各連接螺絲是否鬆動。②盤轉水泵主軸一圈以上，檢查轉動是否靈活，盤根鬆緊是否適當。③電動機及電氣開關的接地線是否良好。

　　第五節 三線標定

　　沈家峁煤礦位於我礦西部，但井下高程均低於我礦，故我礦不受沈家峁煤礦水害威脅。

　　後王社煤礦位於我礦北部，現以關閉，經調查確認對我礦無任何水害威脅。

　　後窪煤礦位於我礦南部(於2007年整合張家焉煤礦)，但井下高程均低於我礦，故我礦不受後窪煤礦水害威脅。

　　古家嶺煤礦位於我礦西北部，現以關閉，經調查確認對我礦現采掘工作麵無任何水害威脅。

　　井田範圍內6#煤層為初開采、實體煤。所以基本可以排除同煤層的水患威脅，因此現隻考慮上層4#煤層的積水威脅，探水線向頂板上布置。

　　第四章 探放水安全技術措施

　　第一節 探水過程中注意事項及安全措施

　　1、鑽機司機必須經過培訓考核，取得合格證後方可操作鑽機。

　　2、操作鑽機要嚴格按照鑽機的技術要求和說明進行。

　　3、操作人員必須衣著整齊，穿絕緣鞋，戴絕緣手套。

　　4、鑽機和鑽架的支撐安裝必須可靠。

　　5、使用的鑽頭應是銳利的。

　　6、電鑽需變速時，必須先停機，方能變速。

　　7、在鑽孔中，若發生突然卡杆或鑽杆彎曲，應立即退出鑽杆，檢查鑽頭是否有崩片或刃口磨損過大等情況，以決定更換鑽頭否。

　　8、探水前，首先要將掘進巷道內的一切設備和工具都安放在巷道的一側，並清理巷道的一切雜物，保證其暢通無阻，一旦突水或湧出瓦斯，探放人員能安全撤退。

　　9、探放點加強支護，並有專職支護人員每班檢查支護情況。

　　10、探水前必須加強探放地點前後20m內的巷道支護，並在工作麵迎頭打好堅固的立柱和擋板，確保探放作業的安全進行。

　　11、要配備足夠的排水設施(有備用的)，水泵開關安設在北軌道大巷與北皮帶大巷的聯絡巷內。探水處與水泵開關處要安裝專用電話，並有專人守電話，遇有情況能及時聯係，同時要配備專職電工，確保水泵和探水工作麵供電。

　　12、發生下列情況時禁止探鑽：

　　①發生漏電麻手

　　②減速箱內聲音不正常，如有碰擊聲等

　　③電機運轉聲音不正常，如發生尖叫聲等

　　13、不要在現場拆開鑽機。

　　14、探水工作麵要加強支護，防止高壓水衝跨煤壁及支架。

　　15、事先檢查並維護好排水設備，清挖水溝和水倉，以便在出水時使水倉有相當大容積的緩衝餘地。

　　16、探水工作麵要經常檢查瓦斯，發現瓦斯超過1%時要立即停止打鑽，切斷電源，撤出人員，然後加強通風吹散有害氣體。

　　17、在水壓較大的地點探水時，應預先開掘安全躲避硐，規定好聯絡信號及人員的避災線路。

　　18、打鑽時鑽孔中水壓、水量突然增大，以及出現衝頂鑽具等異常情況時，不要慌張，千萬不要拔出鑽杆，應馬上將鑽杆固定。還應派人監視水情和報告礦井調度室，不得擅自放水。如果情況危急時，要立即撤出受水威脅地區的所有人員，然後采取措施，進行處理。

　　19、探水鑽機後麵和前麵給進手把活動範圍內不得站人，以防高壓水將鑽杆頂出傷人，或者鑽機翻轉打人。

　　20、鑽眼內水壓過大時，應該采用反壓、防壓和安設防噴裝置的方法鑽進，控製鑽杆不被高壓水猛然衝出，確保鑽探安全。

　　21、探水鑽探過程中應時刻注意鑽孔內情況，發現煤層變軟，鑽杆推進困難，或順鑽杆出水增大時，要特別注意，立即停止鑽進，不要拔出或移動鑽杆。如果拔出鑽杆，鑽眼會流水衝大，水量無法控製，造成透水02manbetx.com 。當探水孔孔深小於5米時孔內出水加大，說明距離積水已經很近;如果孔內水壓很大，水噴射很遠，必須馬上將鑽機鑽杆固定，在巷道正前打牢點柱，保護煤壁和頂板，不使煤壁被水衝垮。人員應盡快撤離現場，另選安全地點對此處積水進行探放。探水過程中如發現鑽孔透老空無水，應立即檢查是否有有害氣體噴出，防止人員受到傷害。

　　22、加強靠近探水地點的支護，打好堅固的立柱和攔板，以防高壓水衝垮煤壁和支柱，鑽機固定牢固

　　23、認真檢查排水係統，保持狀態完好，準備好適當坡度和斷麵的排水溝及相當體積的緩衝水倉，加大排水能力。確定專職排水人員，並嚴格交接班。

　　24、在探水時，指定安全出口並使其暢通無阻;同時要與相鄰工作地點保持信號聯係，以便萬一出水，好馬上通知受水害威脅地點的人員安全撤離。

　　25、嚴格鑽探交接班製度，每次鑽探完，應將結果及時彙報礦調度，包括鑽孔參數及鑽孔出水量情況。

　　26、鑽探施工完畢，應將鑽機挪至安全地點，防止掘進時損壞。

　　27、在接近積水地區掘進前或排放被淹井巷的積水前進行探放水時，必須根據編製的探放水設計及安全措施規定的方位、角度、孔深等進行施工，不經技術人員同意不得擅自改動。

　　28、探放老空水必須遵守下列規定：

　　①探放老空水前，首先要03manbetx 查明老空水體的空間位置、積水量和水壓，老空積水區高於探放水點位置時，隻準用鑽機探放水。

　　②放水孔必須打中老空水體，並監視放水全過程，核對放水量，直到老空水放完為止。

　　③鑽孔放水前，必須要估計放水量，根據礦井排水能力和水倉容量，控製放水量。

　　④放水時，必須設專人監測鑽孔出水情況，測定水量、水壓、做好記錄。

　　⑤若水量突然變化，必須及時處理，並立即報告調度室。

　　⑥遇老空後，如孔內無水流出，經瓦斯檢查員檢查有有害氣體湧出時，必須立即停止鑽進，進行封孔。

　　⑦探放老空水，鑽孔接近老空，預計有瓦斯或其他有害氣體湧出時，必須有瓦斯檢查員在現場值班，檢查空氣成分。如果瓦斯或其他有害氣體濃度超出《煤礦安全01manbetx 》規定時，必須立即停止鑽進，切斷電源，撤出人員，並報告礦調度室及時處理。

　　第二節 通風措施和瓦斯檢查製度

　　工作麵探放水過程中，要保持正常通風，通風措施嚴格按《煤礦安全01manbetx 》、《掘進作業01manbetx 》、及有關通風管理製度規定執行。

　　1、探水工作麵必須有一名瓦斯員跟班作業，隨時檢查掌握瓦斯及co、co2等氣體的變化情況，如果沼氣或其它有害氣體超過《01manbetx 》規定，必須停止打鑽，切斷電源，撤出人員，並報告礦領導和調度室，采取措施進行處理。

　　2、建立健全瓦斯、二氧化碳和其它有害氣體檢查管理製度。

　　3、每次檢查瓦斯的結果都必須記入瓦斯檢查班報手冊和瓦斯記錄牌上，並告知現場作業人員。

　　4、探水掘進麵采用壓入式局部通風，局部通風機由指定專人負責管理，三班正常運轉，不得隨意停開。

　　5、探水工作麵的電氣設備，必須安裝風電閉鎖和瓦斯電閉鎖裝置，具有斷電功能。

　　6、無論是否工作或交接班時工作麵都不準停風，因檢修停電等原因停風時，必須撤出作業人員切斷電源，恢複通風前，必須先檢查工作麵瓦斯濃度，確無超限時，方可送電。

　　7、要求每個探水工作麵的風筒接頭嚴密、無破口，保持平直，逢環必掛，風筒拐彎處要設彎頭或緩慢拐彎，不準拐死彎，風筒距工作麵不得超過7m。

　　8、每個探水工作麵和安設鑽機處必須裝設甲烷傳感器，且傳感器必須是經過標校合格方可使用。

　　9、應注意探出的有害氣體，必須加強通風和氣體檢查工作，配專職瓦斯員跟班負責有害氣體的檢查。

　　10、探放期間必須加強瓦斯檢查工作，發現瓦斯或其他有害氣體濃度超過規程規定時，必須立即停止鑽進，切斷電源，撤出人員，並報告礦調度室，及時處理。

　　第三節 防排水設施的能力、係統

　　一、排水能力

　　煤礦排水水泵為DF46-30×10型水泵三台，電動機功率為75KW，主排水管為φ108×4mm，吸水管為φ80×4.5mm，均為無縫鋼管。

　　二、排水係統

　　6#探水工作麵→工作麵附近小水倉→暗斜井水倉→10#主水倉→由主水泵排至地麵。

　　第四節 突發情況的安全措施

　　井下一旦發生突水02manbetx.com ，在現場的工作人員應立即將突水情況向礦調度室彙報，現場人員必須聽從班組長指揮，迅速撤退，並以近快的方式通知附近地點的工作人員一起撤退。

　　1、撤退要服從命令，不可慌亂，要注意往高處走，並沿著避災路線出井。

　　2、鑽進時，發現煤岩鬆軟、片幫、來壓或鑽孔中的水壓、水量或瓦斯湧出量突然增大，以及有頂鑽等異狀時，必須停止鑽進，但不得拔出鑽杆，現場負責人員應立即向礦調度室報告，並派人監測水情或瓦斯濃度。如果發現情況危急時，必須立即撤出所有受水或瓦斯威脅地區的人員，然後采取措施，進行處理。

　　3、在突水迅猛、水流急速的情況下，現場人員應立即避開出水口和泄水流，躲到硐室、拐彎巷道或其它安全地點，如果情況緊急，來不急轉移躲避時，可抓牢棚梁、棚腿或其它固定物，防止被湧水打倒或衝走。

　　4、外出巷道已被水阻，無法撤出時，應選擇地勢最高，離井筒或大巷最近地點或上山獨頭巷道躲避，被堵在上山獨頭巷道內的人員要有長時間被堵的思想準備，要節約用燈或食品，有規律地敲打鐵管等物，發出求救信號，同時要發揚團結互助的精神，共同克服困難，要忍饑靜臥，降低體力消耗，等待救援脫險。

　　5、若突水來自老空、老窯積水，在突水的同時有大量有害氣體湧出，撤離時要迅速戴好自救器或用濕毛巾捂住口鼻，以防中毒或窒息。

　　6、撤退人員需要從立井升井時，應按次序上，避免搶上或慌亂，爬梯時應注意手抓牢，腳蹬穩，保證自己安全，也要照顧別人安全。

　　7、人員撤至安全地點或地麵後，應立即清點人數，如發現有人被堵入災區，應立即組織營救。

　　第五節 受水害威脅地區信號聯係和避災路線

　　一、聯係方式

　　探放水工作開始前，探水工作麵要安裝通訊聯絡電話，受水害威脅區域、調度室、礦長、技術礦長的電話要保持暢通，以防出現水害時及時通知，撤離。

　　二、工作麵透水後的避災路線

　　⑴，6#北軌道大巷：掘進工作麵→石門→暗斜井→主斜井→地麵。

　　⑵，6#北皮帶大巷：掘進工作麵→第一聯絡巷→石門→暗斜井→主斜井→地麵。

　　第六節 探放水施工與掘進作業的安全規定

　　為保障礦井的安全及工人不受水害的危脅，必須堅決貫徹執行有掘必探，先探後掘，有水必放的原則。

　　1、每個掘進工作麵開工前必須執行探放水製度。

　　2、探水結束後，要明確允許掘進距離。

　　3、掘進進尺完成後，進行下一步探放水。

　　4、探水過程中嚴格執行探放水設計。

　　5、發現水害預兆時，必須通知調度室礦長。

　　6、掘進時嚴格執行掘進作業規程。

　　第七節 探放水管理製度

　　在探放水前由技術負責人主持，由安監科、技術科組織探放水人員以及瓦斯員、機電工等進行探放前集中學習探放安全技術措施，學習探放水工作的目的和意義，以及操作和安全注意事項，進行講解和貫徹，以便安全順利地進行探放水工作。

　　一、必須熟悉透水的各種預兆，發現透水危險必須停止作業，撤出人員，報礦安全礦長、技術負責人，及時采取措施處理。

　　二、要堅持“有掘必探、先探後掘”的方針，探孔要有三個呈扇狀鑽孔超前。

　　三、地麵防治水，井口高於原年洪水位，防止井口入水，防止地麵湧水和積水，要及時疏幹排淨。

　　四、探水設備，排水設施，要配套齊全。

　　五、掘進巷道，接近積水地區時，要防止透水02manbetx.com 發生，其安全措施如下：

　　1、探水巷道斷麵不宜過大，從而縮小受壓麵積。

　　2、掘進工作麵遇到透水征兆時，必須停止前時，加固支架，撤出人員報告領導。

　　3、在探水眼嚴密的掩護下，且保持設計超前距，可采取多打眼、少裝藥、放水炮的方法，以利保持掘進工作麵煤體抗壓強度。

　　六、每次探水後，應在探水地點做專門標記(如在巷道一幫或頂板塗標記或打入木楔及鐵釘等)，以備後來丈量巷道長度使用，認真作好有關探放水記錄，並由在場人員和有關責任人簽字後，必須與交接班記錄當班交回礦調度室以備核查。

　　七、報告災情的方法是：

　　1、災害事故發生後，在事故地點及附近的人員應利用電話或派人迅速將事故的性質，發生地點，原因和危害程度向生產辦彙報 ，井下其他人員在發現異常現象後，應及時向礦級領導彙報。

　　2、根據事故的性質和蔓延趨勢，以最迅速有效的方法向可能受威脅區域的人員發出警報通知。

　　3、礦調度室接到災害事故報告後，應立即報告礦長，並對全體救災組織人員發出待命命令。

　　4、礦長總指揮接到報警後，應根據災情情況迅速組織有關人員根據事故應急救援預案進行搶救。

　　第八節 礦井防治水製度

　　一、做好礦井水文地質工作，對井上、下防治水做到有的放矢。

　　二、地麵修築提壩或擋水牆、水渠、疏通水路，采取有效的地麵防水措施。

　　三、雨季或雨期必須組織人員及時對我礦區及其附近進行檢查，發現有裂縫、老窯塌和岩溶塌陷等現象時，必須及時處理。

　　四、按規定預留井下防水煤柱、岩柱。

　　五、采掘工作麵或其它地點發現透水預兆，如掛汗空氣變冷發生霧氣、水叫、頂板淋頭加大、頂板下壓、底板鼓起或產生裂縫出現滲水，水色發渾有臭味等其它異狀時，必須停止工作撤出所有受水威脅的人員，迅速報告礦長和坑口負責人，采取措施進行處理。

　　六、采掘工作接近可能積水的井巷、老空和可能出水區，必須采取措施先進探水，探水前要加固工作麵支護，鑽眼探水時，發現鑽眼流水增大或有臭味時，必須立即停止鑽探，不得拔出鑽杆，待人員撤至安全地點，並做好防止準備後，再進行放水，嚴禁用放炮法進行放水。

　　七、礦井發生水災後，首先要堵斷水源，其次是截斷水路，使巷道隻水分隔，按照排水計劃排出積水，恢複生產。

　　八、為防止井下水害事故的發生，堅持“有掘必探，先探後掘”的原則，做到探明情況，確無水患威脅再掘進，並嚴格執行“探”“防”“堵”“截”“排”的綜合防治水措施。

　　九、為確保“安全第一，預防為主，綜合治理，整體推進”的方針，杜絕水害事故的發生，作業過程中嚴格執行本礦的《探放水措施》，並組織有關人員認真學習。

　　第六節 水災處理措施

　　1、查：查明礦區和礦井的水文地質條件，加強水害預測，製定並實施防治水的規劃。

　　2、探：堅持有掘必探，先探後掘的方針，達到下列情況之一，必須確定探水線進行探水。

　　a、接近水淹或積水的井巷、老巷或相鄰煤礦時。

　　b、接近含水層、導水斷層、溶洞和導水陷落柱時。

　　c、打開隔離煤柱放水時。

　　d、接近可能與河流、蓄水池、水井等相通的斷層破碎帶時。

　　e、接近有出水可能的鑽孔時。

　　f、接近其他可能出水地區時。

　　經探水確認無突水危險後，方可前進。

　　3、放：將威脅性水源彩地麵打鑽抽水，井下疏水巷道疏水、井下鑽孔疏水，立井泄放水等方法，全部或部分疏放掉。是消除水患的有效措施之一。

　　4、截：利用水閘牆、水閘門和防水煤(岩)柱等物體，臨時或永久地截住湧水，將采掘區與水源區隔離，使隔離地點突水時不至於危及其它地區，是減輕水災危害的重要措施。

　　5、堵：是將水泥砂漿或化學漿堵水材料通過鑽孔注入到滲水的地層裂隙、深洞、斷層破碎帶，使其凝結硬化，將裂隙、裂縫和溶洞充填，達到堵水目的，是防治水害的重要措施之一。

　　6、排：煤礦地上井下的防治水的設備設施，如水泵、水管、水倉、防水煤(岩)柱、防水閘門、水閘牆以及疏水渠道等，對防治礦井水害十分重要，煤礦職工要愛護，發現問題要及時報告或采取相應措施。

　　第五章 其 它

　　附： 1：組織機構示意圖

　　2：鑽孔布置示意圖

　　3：避災路線示意圖

　　探 放 水 設 計

　　山西祥榮煤

　　業

　　有

　　限

　　公

　　司
