XX煤礦采區供電設計說明書
目錄
第一節采區變電所布局和供電係統的擬定…………………1
一、采區變電所位置的選擇…………………………………....2
一、 工作麵配電點的位置及設備布置及係統圖……….…..2
二、 采區變電所硐室的設備布置……………………….......3
三、 采區供電係統擬定的原則………………………….......3
四、 向綜采工作麵的選擇和供電特點………………….…..4
第二節采區供電計算………………………………….…....4
一、 采區負荷統計及移動變電站的選擇…………………...5
二、負荷電纜的選擇…………………………………………....6
第三節低壓控製電器的選擇……………………………...….9
第四節保護裝置的整定計算……………………………..….10
第五節對采區高壓配電裝置的保護整定………………..…12
總結………………………………………………………….….14
采區供電設計
采區供電是否安全可靠和經濟合理，將直接關係到人身安全和礦井生產。在開拓係統、采煤方法及采區生產機械確定之後，需要進行采區供電計算.其主要內容包括:負荷計算、選擇動力變壓器或移動式變電站的容量、型號並確定台數、供電係統的擬定、電纜線路的計算、開關設備的選擇,以及整定保護的計算。對於上述涉及的計算內容必須滿足以下兩個方麵提出的要求:一、要保證供電的安全和經濟合理。二、要保證供電的質量和可靠性。
對於采區供電，由於煤礦供電的特殊性和井下電氣設備的工作環境惡劣，為此，對供電的布局和正確選擇電器設備，提出很高的要求，以便加強電器設備的維護和檢修，最後收集各開關，各移動變電站的資料和變電所內的布局對係統進一步的了解，對各種低壓、高壓開關的了解。
第一節采區變電所布局和供電局係統的擬定
一、采區變電所位置的選擇
對於采區變電所的位置是由供電局電壓等級，采煤方法，采區巷道布置方式和工作麵機械化程序等因素決定的，所以選擇變電所位置時應滿足以下條件選擇：
1、通風良好，頂板，底板穩定，並避免淋水;
2、進出線和運輸設備方便;
3、盡量位於負荷中心;
4、最好用一個變電所向采區供電;
二、工作麵配電點的位置及設備布置及供電係統
1、工作麵設備布置(後附1)
2、工作麵的供電係統和係統圖
主要設備如下：1、MXA-510/4.5型雙滾筒采煤機容量為1020KW。
2、工作麵的SGZ-730/500型可彎曲刮板運輸機容量為1050KW
3、SZ2-730/110型轉載機，容量為250KW。
4、下順槽DSP-1080/200型帶式運輸機，容量為630KW
5、2PS1000型破碎機：容量為200KW。
6、XRB型乳化液泵站，容量為840KW，3台。
7、XPB250/100型噴霧站容量為150KW，2台。
8、KSGZY-(10)型礦用移動變電站，共4台，設在下順槽，每台容量為1600KVA。順槽皮帶的移變容量為1000KVA。
9、BSKC9215組合開關。
10、QJZ-400型饋電開關。
11、DW80-350饋電開關
12、TK200型通迅信號裝置。
13、係統圖如下：(後附2)
三、采區變電所硐室的設備布置。
采區變電所內的主要設備有：BPG50-O2型高壓隔爆開關，移動式幹式變壓器，照明綜保和饋電開關。

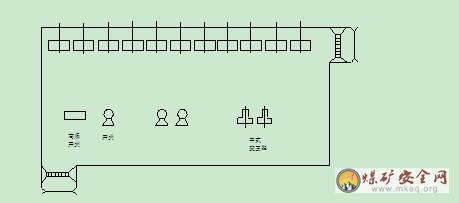

采區變電所的設備布置
采區變電所的主要設備有：動力變壓器(移動式)、高壓配電裝置(選用礦用隔爆型高壓配電櫃)照明用的幹式變壓器。變電所內的設備，通常是把高壓設備集中布置在一側，低壓(照明)布置在另一側，布置如下(主要以高壓爆炸開關供電為主)'][
四、采區供電係統擬定的原則
采區供電係統的擬定要在可靠，經濟合理的前擔下，力求係統簡單，操作靈活，便於檢修，其原則如下：
1、 在保證供電可靠前提下，力求所用的設備最省。
2、 原則上一台起動器隻控製一台設備。
3、 對於從變電所向各配電點式供電時，可采用輻射式供電式。
五、向綜采工作麵供電的選擇和供電特點：
1、現在所設計的是由11#采區變電所以10KV直接向綜采工作麵中的采煤機、三機和順槽膠帶機供電，主要采用的是KBSG-ZY-1600/10KV/3.KV供電。
2、綜采供電的特點是：
(1)用電設備容量大。綜采工作麵主要生產機械設備有：采煤機、可彎曲刮板運輸機、工作麵液壓支架、轉載機、帶式運輸機等。
(2) 電壓高。由於綜采工作麵的用電容量大，為了提高電網輸送功率的能力，確保正常工作電壓和大容量電動機最低機動電壓(電動機的單機容量為1020KW，共有前後兩台總容量為2040KW)必須提高供電電壓(供電電壓為3300V)或(1140V)。
(3) 采用移動變電站
把電器設備組裝在平車上，便於移動，以適應綜采快速推進的需要，同時由10KV高壓輸送到綜采工作麵，縮短了低壓電網絡供電的距離，因而減少了電壓損失。
(4) 保護裝置完善。由於供電電壓高，電氣設備較多，必須提高供電的安全性，故設置比較完善的保護裝置和指示裝置，台短路、過負荷、斷相、欠壓、漏電閉鎖和漏電保護等，並且有電壓，電流故障指示等裝置。
(5) 采用屏蔽電纜。主要是提高供電的安全性。
(6) 設置必要的信號通迅係統。為保證工作人員的人身安全，設置了起動預報信號，02manbetx.com 報警信號，為了便於指揮生產及工作人員相互聯係設置了通迅裝置(主要是井下用對講機)。
第二節 采區供電計算

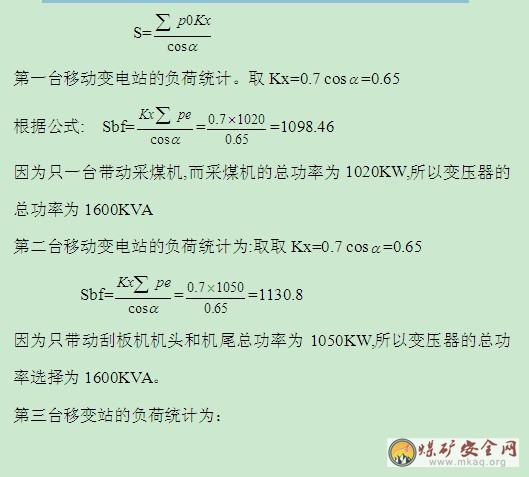

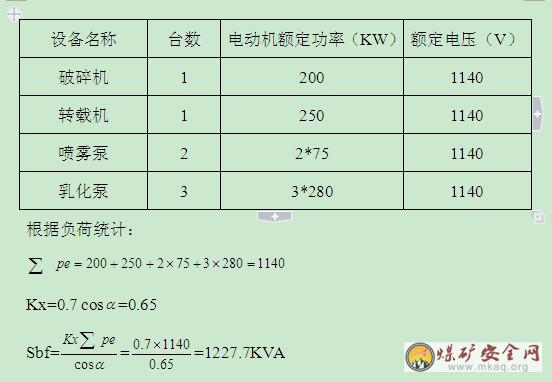

一、 采區負荷統計及移動變電站的選擇
由於綜合機械化采煤，綜采工作麵的采、裝、運、支護和控製全部機械化，它與一般機采相比，大大的提高了產量和勞動生產效率。根據主采區開拓，開采方法，係統的運行方式，負荷分配原則等，首先確定每台移變所擔負的負荷。每台移變的負荷計算方法，主要計算的是移變的變壓器選擇，因為供電分別由高爆向三台移變供電所以要計算變壓器的選擇，如公式：
故先一台容量為1600KVA的移變型號為KBSGZY-1600/10/1140
二、 負荷電纜的選擇：
1、 確定電纜的型號，因為采區供電為3300V和1140V，所以設備使用的電纜必須帶有分相屏蔽的橡膠絕緣屏蔽電纜。
2、 電纜長度的確定。
因為使用了橡膠電纜所以按公式確定長度L=1.1
根據采煤機為另一配電點根據公式:
Lg1=(200+200+160+2181-119)*1.1=2300mm
配電點至采煤機組的支線長度
Lz11=(160+199)*1.1=350mm
(2)第二配電點膠帶輸送機支線長度
Lg2=(50+50+50+240-50)*1.1=429mm
Lz22=50*1.1=55m,實際50m
(3)第三配電點,三機使用移變支線長度
Lg3=(200+200+180+2181-110)*1.1=2300m
配電點至三機的支線長度:Lz33=100*1.1=110m
3、 電纜芯線數目確定：因為生產機械的電動機采用遠方控製，所以選用6芯電纜。
4、 電纜截麵選擇的原則應滿足下列條件：
(1)電纜正常工作時的實際溫升不應超過電纜絕緣的最高溫升
即：電纜的正常工作電流應等於或小於電纜允許的持續電流。
(2)正常運行時，電動機的端電壓不得低於其額定電壓的95%，所以正常運行時的電纜線路的實際電壓損失必須小於或等於線路係統所允許的電壓損失
(3)離電源最遠，容量最大的電動機起動時，必須保證電動機的最低起動電壓和起動器，最小吸合電壓要求
(4)對於電動機供電的支線橡膠電纜應滿足機械強度要求最小截麵。
(5)對於采區電纜短路時的熱穩定，要考慮到真空接觸器的額定電流應與電纜和截麵相配合，如果配合不好，可能導致真空管被擊穿或導致電纜過熱。
5、電纜截麵的選擇及步驟：

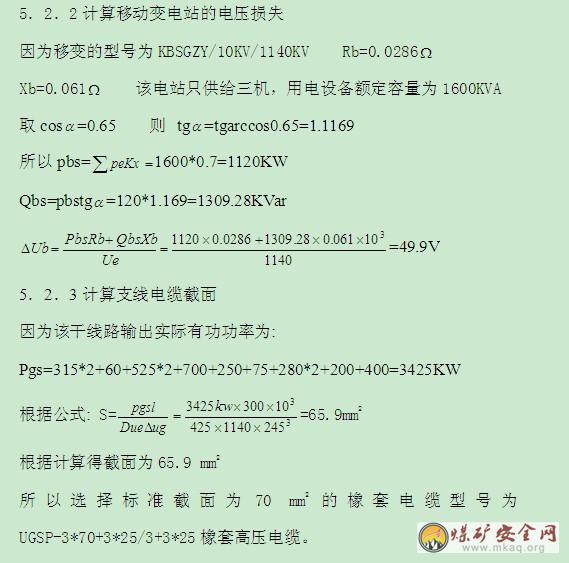

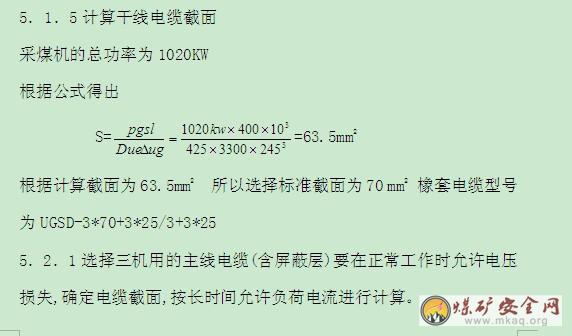

5.1.1選擇采煤機用的主要橡膠電纜(含屏蔽層)按正常工作時允許電壓損失確定電纜截麵,按長時間允許負荷電流進行計算檢驗。

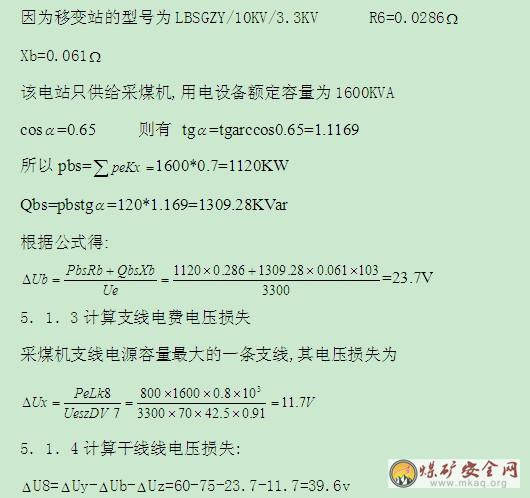

5.1.2計算移動變電站的電壓損失
第三節低壓控製電器的選擇
1. 根據采區工作環境，高、低壓控製開關一律用礦用防爆型。
2. 開關的額定電壓和額定電流要大於或等於電網的額定電壓和被控線路和最大負荷電流。
3. 開關電器的切斷電流不應不小於通過它的最大短路電流Id。
4. 開關的構造應滿足工作機械對控製的要求。
5. 40KW及以上，起動頻繁的控製電氣設備，應使用真空接觸器。
第四節保護裝置的整定計算
煤礦井下一旦發生短路故障，不僅可能損壞電器設備，而且也有引起瓦斯或煤塵爆炸的可能，其後果不堪設想。因此，如果有短路故障點,必須迅速的切除故障點的電源，井下各段保護裝置都是瞬時動作的。
采區生產機械發生過負荷現象是常見的，應設過負荷保護。為了充分利用電動機的過負荷能力和躲過電動機的起動時間允許過負荷帶有一小段延時，動作於跳閘。
當電動機斷相運行時，斷線的一相電流為零，其它兩相電流增大，引起電動機溫升過高，可能導致絕橡損壞或中間短路。為此，對斷相應設相應的保護，以保證電動機的安全運轉。

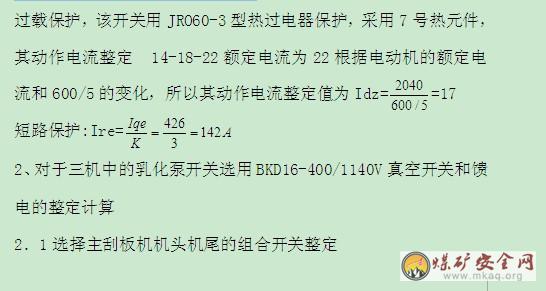

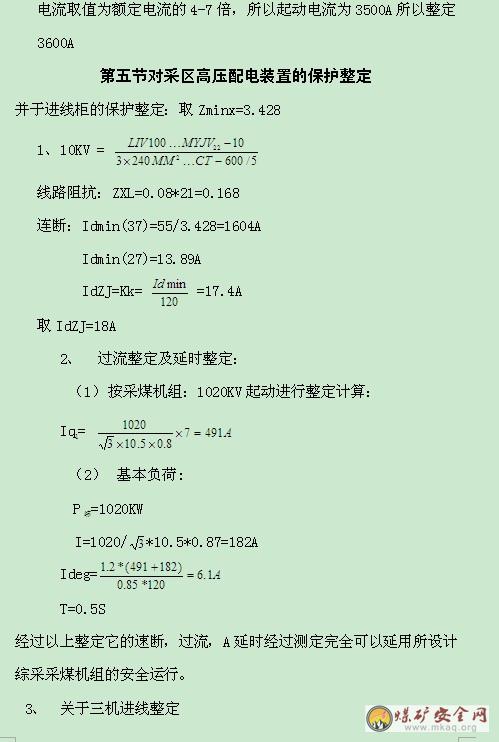

一、 采煤機的組合開關整定

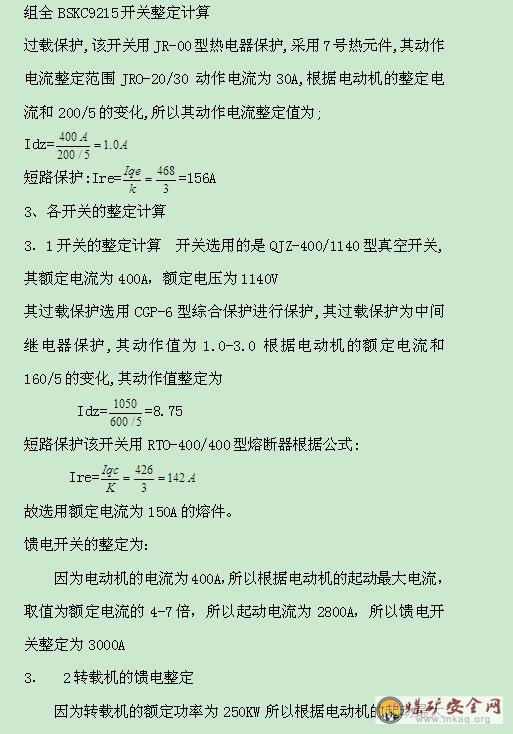

1、機組BSKC9215開關整定計算

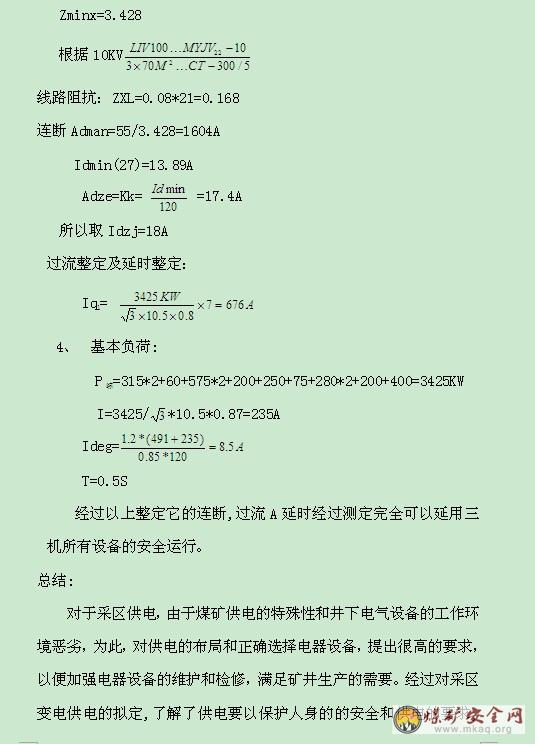

經過以上整定它的連斷,過流A延時經過測定完全可以延用三機所有設備的安全運行。
總結:
對於采區供電，由於煤礦供電的特殊性和井下電氣設備的工作環境惡劣，為此，對供電的布局和正確選擇電器設備，提出很高的要求，以便加強電器設備的維護和檢修，滿足礦井生產的需要。經過對采區變電供電的擬定,了解了供電要以保護人身的的安全和供電的要求,進行了采區高壓低、壓電纜選用和高、低壓的整定計算,本設計隻是有選擇性的計算了一部分,通過計算，加深了對各開關，移動變電站的了解，采區供電是一項複雜的供電係統，要經過嚴格的選擇和供電的布局，才能最終形成一個完整的采區供電。
