某鐵礦的礦產壓覆設計

　　某鐵礦的礦產壓覆設計

　　Some iron ore constructed over mineral resources design

　　目 錄

　　摘 要 1

　　Abstract 1

　　一、前 言 1

　　1.1 選題目的與任務 1

　　1.2 難以避免壓覆礦產資源儲量的理由和計算被壓覆礦產資源儲量的依據，並對被壓覆礦產資源儲量進行必要的經濟03manbetx 論證 1

　　1.3 建設項目範圍內礦權設置及有關說明 2

　　二、區域地質概況 2

　　2.1 區域自然特征與交通狀況 2

　　2.2 區域地質特征 3

　　(1)構造單元 3

　　(2)地層 4

　　(3)岩石 4

　　(4)構造 6

　　(5)脈岩 6

　　三、礦床地質特征 7

　　3.1 xx鐵礦區 7

　　(1)礦體的空間分布、形態及產狀 7

　　(2)各礦體主要地質特征 7

　　(3)礦石質量 8

　　(4)礦體(層)圍岩和夾石 9

　　3.2 xxx鐵礦北區 9

　　(1)礦體的空間分布、形態及產狀 9

　　(2)各礦體主要地質特征 10

　　(3)礦石質量 11

　　3.3 被壓覆的已查明的礦區名稱、礦種、位置、範圍、礦產資源儲量類型、數量、質量等 11

　　四、資源儲量估算 11

　　4.1 壓覆礦產邊界圈定 11

　　4.2 資源/儲量估算方法 12

　　4.3 工業指標 12

　　4.4 礦體圈定及塊段劃分原則 12

　　4.5 資源儲量估算參數 14

　　4.6 資源儲量估算結果 15

　　五、概略技術經濟評價16

　　六、結 論 16

　　參考文獻 18

　　謝辭 19

　　摘 要

　　本次工作通過野外調查及室內綜合03manbetx 研究，掌握了擬建場地及影響範圍內的地層、構造及所處大地構造單元、岩漿岩、水文地質、環境地質和礦產資源賦存狀況等基本情況。

　　查明了擬建場地及周邊地區的建設設施的分布情況、礦產資源及開發利用情況、礦業權設置情況，最終編寫出 “唐山市灤縣xxx年建設用地壓覆礦產資源調查評估報告”。得出結論：擬建場地及影響範圍內共壓覆已查明的鐵礦資源量10587千噸，其中：壓覆目前具有經濟意義的基礎儲量(122b)3463千噸，不具經濟意義的資源量(122b +332+333)7124千噸。

　　圖：2幅 表:4個 參考文獻：6個

　　關鍵字：構造單元、岩漿岩、水文地質、環境地質、礦產資源賦存狀況。

　　Abstract

　　This work according to the field investigation and indoor comprehensive analysis and research, mastery of the proposed site and influence within the scope of the formation, structure and the tectonic units, magmatic rocks, hydrology geology, environment geology and mineral resources occurrence condition and other basic situations.

　　Find out the construction site and the surrounding areas of the construction facilities distribution, mineral resources and exploitation, the mining right setup, which ultimately write "LuanXian XXX construction land in tangshan mineral resource survey by pressing the evaluation report. Conclusion: the construction site and the influence of pressure within the scope of overburden has identified 10587 kt of iron ore resources, including: the pressure of overburden currently makes economic sense (122b) 3463 kt ,the resource and economic significance (122b + 332 + 333) 7124 kt.

　　Graph: five picture table: four references: six

　　Key word: tectonic units, magmatic rocks, hydrology geology, environment geology and mineral resources occurrence condition.

　　一、前 言

　　河北省唐山市灤縣xx年建設用地位於灤縣xx村西南，該地區是冀東鐵礦的重要產地，鐵礦資源相當豐富，目前已得到開發利用。為了促進礦區的發展，繁榮經濟，該區被規劃為工業用地 。

　　受灤縣國土資源局的委托，河北省地礦局第二地質大隊對唐山市灤縣xx年建設用地壓覆礦產資源情況進行調查，並編製調查評估報告。

　　1.1 選題目的與任務

　　目的：為本建設項目辦理用地審批手續提供依據。目前正處在招、拍、掛的階段。

　　任務：1、查清擬建場地範圍內以及周邊地區礦產資源分布和礦業權設置情況;

　　2、查清擬建場地範圍內以及周邊地區的地層、構造、岩漿岩等成礦地質條件;

　　3、在獲得充分資料的基礎上對擬建場地範圍內以及周邊地區的成礦條件進行充分論證，提供本建設項目壓覆或不壓覆礦產資源的地質依據，並給出結論。

　　1.2 難以避免壓覆礦產資源儲量的理由和計算被壓覆礦產資源儲量的依據，並對被壓覆礦產資源儲量進行必要的經濟03manbetx 論證

　　1、難以避免壓覆礦產資源儲量的理由和計算被壓覆礦產資源儲量的依據

　　灤縣xx年建設用地屬於灤縣人民政府及國土資源局規劃項目用地，旨在繁榮當地經濟，促進周圍采礦業的發展，且該地塊緊鄰平青大公路，東西兩側為xxx鐵礦北區和xx鐵礦區，地理位置優越，雖壓覆鐵礦資源量10587千噸，去除內蘊經濟資源量(332+333)和-100m以淺衝積層保護礦柱(122b)共7124千噸，目前具經濟意義的(122b)計量3463千噸，占總壓覆量的32.71﹪，但在該壓礦段，距離擬建場地較遠，經地質災害采空塌陷評估，本建設項目對礦體開采影響較輕。

　　計算被本擬建場地壓覆礦產資源儲量的依據:

　　(1)甲礦業有限公司2007年4月提交的《河北省灤縣xx鐵礦詳查報告》。

　　(2)河北地礦局第二地質大隊於2009年提交的《唐鋼灤縣xxx公司2009年度礦山儲量年報》。

　　2、對被壓覆礦產資源儲量的經濟03manbetx 論證

　　灤縣xxx年建設用地位於XX鐵礦區之東部，灤縣xxx鐵礦區北區之西部，經過調查和作擬建場地走向及傾向波及範圍圖，得知擬建場地西側保護礦柱波及到xx鐵礦區的Ⅰ-1、Ⅱ和Ⅲ-1三個隱伏礦體，擬建場地東側保護礦柱波及到灤縣xxx鐵礦區Ⅲ號隱伏礦體，經計算，共壓覆已查明的鐵礦資源量10587千噸，其中：xx鐵礦區鐵礦資源量8751千噸，(122b)3523千噸、(332)684千噸、(333)4544千噸;灤縣xxx鐵礦區鐵礦資源量1836千噸，資源類型全部為(333)。

　　由於擬建場地東側緊鄰252(平青大公路)省級國道，252國道已經對xxx鐵礦區的該礦段造成了壓覆，本擬建場地壓覆的xxx鐵礦資源量全部屬於重複壓覆。目前，壓覆的(332+333)鐵礦資源量為內蘊的經濟資源量，不具有經濟意義。具有經濟意義的為xx鐵礦區3523千噸(122b)級量，但去掉-100m以淺衝積層保護煤柱(122b)60千噸，剩有(122b)3463千噸，按照目前市場價格及成本計算，可獲得利潤8.86億元人民。

　　1.3 建設項目範圍內礦權設置及有關說明

　　目前擬建場地範圍內無礦業權設置，擬設采礦權-甲礦業有限公司xx鐵礦位於場地西側(見附圖-評估區附近礦權範圍示意圖)。意向單位灤縣乙有限公司已與甲礦業有限公司簽署協議，主要內容為：甲礦業同意天時公司進行該項目建設，但乙公司不得影響甲公司的正常開采;甲礦業依法開采其礦權範圍內資源時對擬建項目造成的一切損失、損壞以及其它任何責任均由天時公司承擔。

　　唐山市灤縣xx年建設用地位於灤縣xx村西南部約1Km處，北距xx鐵路灤縣站8Km，西距xx鐵路約4.2Km，西北距老站至xxx縣級公路約4Km， 252國道(平泉-青龍-大清河公路)從擬建場地東側

　　二、區域地質概況

　　2.1 區域自然特征與交通狀況

　　唐山市灤縣xx年建設用地位於灤縣xx村西南部約1Km處，北距xx鐵路灤縣站8Km，西距xx鐵路約4.2Km，西北距老站至xxx縣級公路約4Km，252國道(平泉-青龍-大清河公路)從擬建場地東側通過，交通便利。(見插圖1-交通位置圖)。場地中心地理坐標：東經118°44′36″，北緯39°40′21″。灤縣屬於暖溫帶半濕潤的季風型大陸性氣候區。冬季受西伯利亞和蒙古冷空氣的影響，盛行偏北風;夏季受海洋氣團和太平洋高壓的影響，盛行偏南風。具有春季幹燥多風、夏季悶熱多雨、秋季晝暖夜寒、冬季寒冷少雪的特點。全年平均氣溫10.5oC。全年平均日照2651.5小時。常年平均降水量714.5毫米。

　　圖1 交通位置圖

　　Fig.1 Traffic loacation

　　本區以畜牧養殖、高效種植、林果三大產業為主體，以鮮奶、肉牛、生豬、雞蛋、瓜果、食用菌六大產品為主導的特色農業區域格局。區內工業比較發達，，當地大部分居民較為富裕。

　　2.2 區域地質特征

　　(1)構造單元

　　評估區地處中朝準地台(Ⅰ2)燕山台褶帶(Ⅱ22)山海關隆起(Ⅲ28)的西南邊緣與薊縣坳陷東北邊緣連接處。

　　(2)地層

　　據區域地質資料和常峪、司家營二礦區鑽孔揭露，評估區及附近地層主要為太古界單塔子群白廟子組、中元古界長城係大洪峪組及新生界第三係、第四係地層。分述如下(見附圖-區域地質圖)：

　　1、太古界單塔子群白廟子組(Arb)

　　是本區主要地層，主要為白廟子組三段。下部為黑雲變粒岩為主，夾少量磁鐵石英岩;中部為磁鐵石英岩與變粒岩互層;上部為片麻岩、黑雲變粒岩和角閃變粒岩為主夾少量磁鐵石英岩，經受了較強的混合岩化作用。它是冀東重要的含礦層之一，也是本區含礦層位。

　　2、中元古界長城係大洪峪組(Chd)

　　主要岩性為長石石英砂岩、燧石條帶白雲岩等，與基底地層呈角度不整合接觸。

　　3、新生界第三係地層(N)

　　位於基岩麵之上，為一層厚5-6m的淤泥質亞粘土，底部為2-15m厚的絳紅色含礫粘土，半固結狀。

　　4、新生界第四係地層(Q)

　　從東北向西南逐漸增厚，平均厚87m，由亞沙土、沙土亞粘土、粘土組成。

　　(3)岩石

　　蓋層岩性簡單，且與礦無關，此略，現將區內單塔子群白廟子組各類岩石描述如下：

　　1、變粒岩類

　　是本區主要岩石，以礦體的底板和頂板、夾層出現。依暗色礦物的含量不同分為黑雲變粒岩、角閃變粒岩、黑雲角閃變粒岩，當含有鉀長石時，根據鉀長石含量可分為二長變粒岩和鉀長變粒岩。

　　(1)黑雲變粒岩：構成礦體的底板圍岩，且夾層中常見，是區內最主要的岩石類型。淺灰色，細粒鱗片～粒狀變晶結構，塊狀或弱片麻狀構造，礦物粒度均勻，粒徑一般0.2～0.5mm。礦物成分斜長石約55%，他形粒狀。石英他形粒狀，含量20～25%，黑雲母15～20%。有時見少量普通角閃石，副礦物磷灰石、鋯英石、磁鐵礦。當含有微斜長石，其含量與斜長石相近時定名為黑雲二長變粒岩，它隻見於礦體夾層和頂板圍岩混合片麻岩、混合花崗岩殘體中。

　　(2)角閃變粒岩：分布不普遍，規模亦小，多呈薄層狀，透鏡狀分布於礦層中，厚度一般幾十公分至數米。灰綠色，粒狀變晶結構，塊狀或顯微片麻狀構造。礦物成分斜長石含量20～45%，微斜長石含量10～40%，石英含量10～25%，角閃石20%以下，少量黑雲母。副礦物磷灰石、磁鐵礦。礦物粒度較均勻，一般0.2～0.4mm，少量可達0.6mm。暗色礦物定向排列，普遍具綠泥石化，當微斜長石含量與斜長石相近時為角閃二長變粒岩。

　　2、綠片岩類

　　分布不普遍，偶出現於鐵礦層中，礦層頂板圍岩中也可見到，呈厚度不大的薄層狀或透鏡狀，單層厚度幾厘米至幾十厘米，有時也見厚達數米者，與礦層產狀一致。岩石呈黑綠色，片理發育，鱗片狀，柱狀變晶結構或鱗片纖維變晶結構，主要礦物成分黑雲母、普通角閃石、綠泥石、陽起石、斜長石、石英，副礦物磷灰石、磁鐵礦、鋯英石、榍石。

　　3、片麻岩類

　　分布不普遍，與變粒岩呈過渡關係，多呈薄層狀出現在礦體的夾層中。呈鱗片粒狀變晶結構，片麻狀構造，礦物粒度不均勻，粒徑一般0.2～8mm。礦物成分斜長石在50%左右。石英含量20%左右，角閃石、黑雲母約25%，具混合岩化作用。

　　4、混合片麻岩類

　　混合岩化強，構成礦體的頂板圍岩或上部夾層，淺肉紅色，中粒變晶結構，弱片麻狀構造，礦物粒度不均勻，粒徑一般0.2～5mm。礦物成分鉀長石在25%左右，斜長石在35%左右，石英他形粒狀，含量20%左右，角閃石小於15%。黑雲母小於10%，暗色礦物一般具綠泥石化、綠簾石化。副礦物磷灰石、磁鐵礦、黃鐵礦。

　　5、石英岩

　　呈薄層、微薄層夾在礦層中。白色、致密，保留有原始層理和砂狀特征。石英含量95%，呈均勻粒狀，鑲嵌狀分布，粒徑0.1～0.2mm，少量大於0.3mm，常有少量斜長石、黑雲母。副礦物有磷灰石、石榴石、電氣石、磁鐵礦等。

　　6、磁鐵石英岩

　　呈層狀、薄層狀，是構成礦層的主體岩性。淺灰—灰黑色，粒狀變晶結構，條紋—條帶狀構造，主要由磁鐵礦和石英構成，磁鐵礦含量35-40%，石英含量35-55%。局部含一定量透閃(陽起)石，透閃(陽起)石多呈黃綠色長柱狀沿紋理方向排列，含量10-20%，稱為透閃(陽起)磁鐵石英岩。

　　(4)構造

　　本區地處山海關隆起的西南邊緣與薊縣坳褶束東北邊緣連接處，經曆了五台期、呂梁期、加裏東期、華力西期及燕山期等多次構造運動，地層褶皺強烈，斷裂構造發育，褶皺和斷裂都具有多次疊加的特點。

　　1、褶皺

　　區內褶皺構造共有兩期。

　　第一期褶皺：本期褶皺的形成時代為太古代，由於後期北北西斷層的影響，第一期褶皺形態比較複雜，區內褶皺從南向北為一向斜一背斜，樞紐走向近東西，軸麵直立，因受北北西斷裂牽引，樞紐西端向北偏轉，XX鐵礦區4線以東F2斷層下盤，因受F2影響，褶皺形態寬緩，呈一開闊的向斜，兩翼夾角10°以下。而 4線以西為一向斜連一背斜，兩翼夾角為80-90°在向斜的核部礦體加厚，如0線CK14鑽孔Ⅱ、Ⅲ-1號礦體;在向斜轉背斜的回轉翼上，礦體被拉薄甚至拉斷，如1線CK16鑽孔附近Ⅱ號礦體被拉薄，Ⅲ-1號礦體被拉斷。XXX鐵礦帶從北向南的波狀起伏和北端揚起應是早期近東西褶皺構造的有力說明。

　　第二期褶皺：即xxx複式向斜，其特征是形態複雜的緊密倒轉褶皺， 走向近南北，軸麵西傾。

　　2、斷層

　　區內主要有北北西向、北北東向、近東西向(或北東東向)三組斷裂，北北西和北北東向為壓扭性逆斷層，近東西向一組為正斷層或逆斷層，可能早期為張性，後期為扭性。

　　(5)脈岩

　　區內無火山岩及大規模岩體，僅有一些中基～基性脈狀侵入體，如輝綠岩、閃長玢岩脈。

　　1、輝綠岩

　　灰綠色，輝綠結構，包含結構，由基性斜長石、普通輝石及少量磁鐵礦、石英組成，局部見黃鐵礦、黃銅礦。岩石普遍具絹雲母化、碳酸鹽化、綠泥石化及矽化。該岩脈沿北北西向的響嘡斷裂(F3)充填，厚度約30～50m，岩體總體完整，節理裂隙不發育。

　　2、閃長玢岩

　　深灰綠色，斑狀結構，斑晶為中性斜長石、角閃石，後者多蝕變成綠泥石，基質由長石、角閃石及黑雲母組成，有時見碳酸鹽長柱狀微晶，局部見少量石英、黃鐵礦。本類岩石厚度較小，僅礦區北部個別孔中見到。

　　三、礦床地質特征

　　本評估區壓覆範圍涉及到xx、xxx北區兩個鐵礦區，兩個鐵礦所處地理位置相鄰，礦體同出一轍，其礦床成因條件及礦石性質等特征都很相似,隻不過是由於受構造的影響，所處構造部位不同，礦體的形態、大小有所不同而已。

　　3.1 xx鐵礦區

　　(1)礦體的空間分布、形態及產狀

　　全區從上到下共分為十四個礦體，編號依次為Ⅰ-1～Ⅹ，其中Ⅰ-1、Ⅱ、Ⅲ-1號礦體為主礦體。分布在xx斷裂(F3)與11線之間，走向總長度為950m，全區全鐵平均品位為29.26%，礦體平均厚度6.29-41.68m，礦體埋深70-810m，其中主礦體埋深70-76m，礦體賦存標高在-33—803m間，最大延深達621m。每個礦體都是由單層或多層鐵礦組成，夾石多，在F2斷層錯動造成重疊部位和褶皺核部礦體加厚，翼部變薄，尤其“向斜”轉“背斜”的中間翼，礦體常被拉斷。

　　(2)各礦體主要地質特征

　　(1)I號礦體

　　位於xx鐵礦帶最上部，東部被xx斷裂截斷，西部尖滅於9線西。礦體沿走向、傾向連續性較差。依空間展布、形態及相互對應分為四個小礦體，Ⅰ-1號礦體最大。

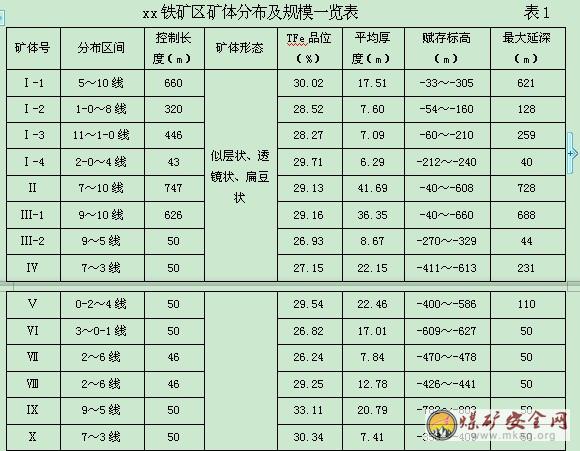

　　各礦體分布及規模等特征詳見見表1：

　　(3)礦石質量

　　(1)礦石的礦物成分及結構構造

　　礦物成分簡單，礦石礦物主要為磁鐵礦，次為少量假像赤鐵礦(﹤5%)，赤鐵礦僅在個別地段如近基岩麵、構造破碎處見到。脈石礦物以石英為主，其次為透閃石、陽起石，再次為角閃石、透輝石、黑雲母、綠泥石、黃鐵礦，有時可見綠簾石、金紅石、碳酸鹽等。微量礦物磷灰石，個別鑽孔偶見少量黃銅礦、方鉛礦。

　　礦石的結構基本為中細粒變晶結構，少量纖維粒狀變晶結構，鐵礦物粒度較細時和脈石礦物常具鑲嵌結構。磁鐵礦、假像赤鐵礦均以半自形、自形為主，次為它形粒狀。粒徑一般在0.05～0.3mm間，約占80%，少量小於0.05mm和大於0.3mm。脈石礦物中，石英它形粒狀，粒徑略大於磁鐵礦，而閃石類礦物粒度較大，一般在0.1～0.5mm間，小於0.1mm者少見，而大於0.5mm者則常見，晶形較好呈柱狀平行於層理分布。

　　礦石構造主要為條紋～條帶狀構造，少量呈致密塊狀和片麻狀構造。在片麻狀礦石中，含有較多的透閃石和碳酸鹽礦物，顆粒一般較粗，鏡下見碳酸鹽交代透閃石，表明這種礦石受熱液作用改造，其品位一般較高，在30%以上。在條紋條帶狀礦石中，磁鐵礦和深色的脈石礦物構成暗色條紋，石英構成淺色條紋，黑白相間形成條紋～條帶狀構造。

　　(2)礦石類型及礦石化學成分

　　礦石的工業類型:本區氧化作用很弱，氧化礦規模小且分布零星，礦石基本為原生礦。據施工的35個鑽孔統計，TFe平均品位28.75%，mFe品位24.71%，差值為4.04%，礦石磁性鐵占有率平均為85.9%;礦石中難溶矽酸鐵含量全部低於3%，矽酸鐵含量較低，磁性鐵占有率大於85%，因此區內礦石為磁性鐵礦石。

　　礦石自然類型按脈石礦物成分可分為磁鐵石英岩型、透閃(陽起)磁鐵石英岩型、角閃磁鐵石英岩型，各類型礦石在空間分布上無明顯規律，其主要特征分述如下：

　　礦石的化學成分：據礦石多元素分析和化學全分析可知，組成礦石的主要元素為矽、鐵、氧，次為鋁、鎂、鈣及少量鈦、錳、鉀、鈉等,主要以氧化物形式存在, 礦石中主要有益組份為單一的鐵, 全區TFe平均品位為29.25%。全區礦石品位主要集中在≥25%～<35%間，占67.14%;≥35%或<25%品級分布率大體相近。

　　(4)礦體(層)圍岩和夾石

　　礦體頂底板圍岩與礦體界線比較清晰，其岩性主要為混合片麻岩、黑雲變粒岩、角閃變粒岩、鉀長變粒岩、斜長片麻岩、混合花崗岩、混合岩、斜長角閃岩及(含磁鐵)石英岩。

　　礦體中夾石區內鐵礦體以似層狀磁鐵石英岩為主，總體夾石較多，但夾石不穩定，礦層分支複合現象顯著，夾石呈透鏡狀或層狀，一般厚2～10m。夾石複合、尖滅明顯。夾石以含鐵石英岩、角閃斜長片麻岩、黑雲斜長片麻岩、黑雲變粒岩、鉀長變粒岩、綠泥角閃片岩為主。上述含鐵石英岩常見夾薄層、細薄層黑雲斜長片麻岩、黑雲變粒岩、鉀長變粒岩，各類變質岩中亦常見細薄層、薄層含鐵或磁鐵石英岩。

　　3.2 xxx鐵礦北區

　　(1)礦體的空間分布、形態及產狀

　　本區鐵礦體賦存於太古代變粒岩中，屬鞍山式沉積變質鐵礦床。整個xxx礦化帶由北向南全長10km，其中北區N6線～N34線之間長4km。礦體除在蘑菇山、鐵石山等處有零星露頭外，其餘為第四係所覆蓋，複蓋層厚度為10～30m，最厚約65m。區內礦體多呈層狀或似層狀，部分呈透鏡狀或扁豆狀，層位穩定。由於構造和古地形的影響，礦體形態變化較複雜、厚度變化較大，沿走向和傾向均有突然尖滅、分枝複合和膨縮現象。

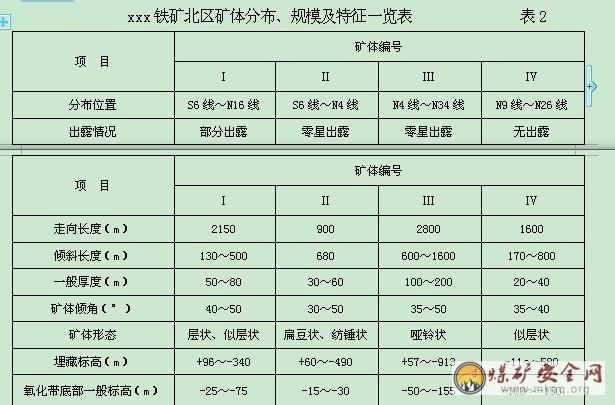

　　根據礦體在平麵分布情況，由東向西劃分為4個礦體，相互之間呈平行帶狀排列。各礦體走向近南北，傾向西，傾角40°～50°，延長、延深、厚度及形態變化不等。

　　(2)各礦體主要地質特征

　　Ⅰ號礦體：位於礦區東側，縱貫南、北全區，全長8350m，為全區規模最大、形態和產狀變化比較穩定的一個礦體。在北區主要分布於S6～N16線之間，控製長度2150m。最大厚度120m，最薄20m，一般厚度50～80m。礦體產狀較穩定，一般傾角40～50°。礦體形態呈層狀和似層狀，夾石以黑雲變粒岩和含磁鐵石英岩為主。

　　Ⅱ號礦體：位於礦區南端，Ⅰ號礦體西側150m左右，工程控製礦體長度900餘m。礦體規模較小，厚度、延深變化較大。礦體最大厚度80m，一般厚度30～60m。礦體延走向傾角變化較大，0線以南45～50°，以北30°左右。礦體呈扁豆狀或紡錘狀，向兩端突然變薄。夾石以黑雲變粒岩、含磁鐵石英岩、混合岩為主。

　　Ⅲ號礦體：為北區規模最大的礦體，位於礦區中部及北部，I號礦體北段西側50m左右，界於N4線～N34線間，全長2800m。該礦體僅在磨菇山和池子山一帶見有零星露頭，大部分伏於第四係和長城係地層之下。礦體由多層礦組成，夾有多層厚度不等的夾石，實為一個礦帶，沿走向具有明顯的膨縮和分枝複合現象。礦體厚度最大300m，一般厚度為100m～200m，礦體出露最高標高為57m(蘑菇山)。礦體延深較大，除南北兩端和中間個別勘探線具變薄尖滅趨勢外，其餘各線控製斜深均已達到700m以上(標高-500m以下)仍未變薄。特別是N12、N22、N24、N26、N28等線，控製斜深已達900m～1600m(標高-600m～-900m)，礦體厚度並無變薄尖滅趨勢。礦體的傾角變化較大，淺部陡(40°～50°)、深部緩(35°～40°)。夾石以黑雲變粒岩和含磁鐵石英岩為主。

　　Ⅳ號礦體：分布於礦區中、北部，礦體全部被第四係和長城係地層覆蓋，Ⅲ號礦體西側150m左右，界於N9線～N26線間，全長1600m。礦體最大真厚度60m，最小厚度6m，一般厚度20m～40m。礦體延深中等，最大延深820m，最小延深160m，一般300m～500m，礦體最高點標高-11m，尖滅點最低標高為-580m，一般在0m～-400m之間。該礦體傾角較緩，一般為35°～40°。礦體多成似層狀，礦體夾石較少，主要為黑雲變粒岩。

　　(3)礦石質量

　　xxx北區與xx鐵礦礦體同出一轍，其礦床成因條件及礦石性質等特征都很相似,礦石質量基本同xx鐵礦。

　　3.3 被壓覆的已查明的礦區名稱、礦種、位置、範圍、礦產資源儲量類型、數量、質量等

　　擬建場地位於xx鐵礦區與xxx鐵礦北區之間，西部壓覆xx鐵礦區Ⅰ-1、Ⅱ、Ⅲ-1號三個礦體，壓覆範圍在4-10線之間，東部壓覆xxx鐵礦北區Ⅲ號礦體，壓覆範圍在N6線單勘探線揭露(見附圖-評估區附近地形地質圖)。

　　擬建場地及影響範圍內共壓覆鐵礦資源量10587千噸，其中： (122b)資源量3523千噸，(332)級資源量684千噸，(333)級資源量6380千噸。其中：xx鐵礦區8751千噸，(122b)資源量3523千噸，(332)級資源量684千噸，(333)級資源量4544千噸;xxx鐵礦北區(333)1836千噸。

　　四、資源儲量估算

　　4.1 壓覆礦產邊界圈定

　　(一)參考《建築物、水體、鐵路及主要井巷煤柱留設與壓煤開采01manbetx 》，本項目建築物保護等級為Ⅰ級，圍護帶寬度定為20m，即在平麵圖上延擬建場外圍外擴20m作為受護邊界。

　　(二)根據礦體的賦存條件和采用的采礦方法，並依照xxx北區確定的岩石移動角。礦體上、下盤、端部岩石移動角均為65°;第四係地層移動角為45°。

　　(三)壓覆礦產資源估算範圍

　　擬建場地保護礦柱的確定采用垂直剖麵法，即以擬建場地受護邊界為基準，分別按第四係移動角和礦層走向、傾向上的岩石移動角向下延伸，這個延伸麵與各礦體厚度中心位置形成的交線與該礦層對擬建場地方向的礦體邊界圍成的範圍，即為擬建場地所壓覆資源儲量的估算範圍。

　　4.2 資源/儲量估算方法

　　評估區xx鐵礦儲量估算采用地質塊段法，計算公式如下：

　　Q= Si/Cosα×L×D

　　式中：Q—塊段資源儲量(t)

　　V—塊段體積(m3)

　　D—礦石體重(t/m3)

　　S—礦體斜麵積(m2)

　　L—塊段礦體真厚度(m)

　　Si—塊段水平投影麵積(m2)

　　α—礦體傾角

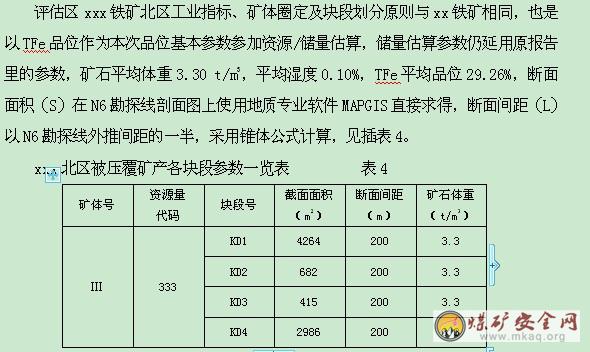

　　評估區xxx北區鐵礦估算儲量采用垂直剖麵法，因評估區內礦體采用勘探線剖麵外推勘探間距的1/2，屬於單工程外推，采用錐體公式：

　　式中：V—體積;

　　S—截麵麵積;

　　L—斷麵間距(無限外推值)

　　D—礦石體重(t/m3)

　　4.3 工業指標

　　據xx鐵礦詳查報告和xxx北區2009年年報，以TFe作為圈定礦體指標。根據礦體、礦石特征，考慮到未來礦床開拓方式等因素，具體指標與DZ/T0200--2002《鐵、錳、鉻礦地質勘查規範》推薦的需進行選礦的鐵礦石一般工業指標基本一致。具體指標如下：

　　1、邊界品位： TFe≥20%

　　2、工業品位： TFe≥25%

　　3、最小可采厚度： 2m

　　4、夾石剔除厚度： 2m。

　　4.4 礦體圈定及塊段劃分原則

　　評估區礦體圈定及塊段劃分與本次依據報告一致。本次依據的報告中礦體圈定及塊段劃分原則敘述如下：

　　單工程礦體的圈定

　　依據工業指標在單工程中從等於或大於邊界品位(20%)樣品圈起，將礦體中等於或大於夾石剔除厚度樣品剔除。連續出現大於邊界品位、小於最低工業品位的地段做為低品位礦圈定，礦體內部礦塊低品位工程在不影響該塊段工業品位時，按見工業礦體工程使用，邊部相鄰兩礦樣當一個樣品達工業要求，另一個不夠工業品位亦不再作為夾石厚度單獨剔除時，兩樣加權平均品位≥20%時，且礦段平均品位≥25%圈為礦體，否則作為夾石一並剔除。

　　相鄰工程礦體的連接

　　依據礦體各自然層的空間分布形態、厚度、邊界按自然趨勢推繪連接，推繪厚度不大於相鄰工程實際控製厚度。

　　相鄰工程其中一個為工業礦體，另一個為低品位礦體時，在不影響塊段最低工業要求時一並圈為礦體，對應連接。

　　當一個鑽孔達到工業要求，另一個鑽孔為礦體尖滅點時，以內插法確定最低工業可采邊界線，進行連接。

　　夾石的圈定

　　夾石的圈定原則與礦體相同，凡厚度大於或等於2m、TFe品位<20%者圈為夾石;礦體邊部或與圍岩相連樣品出現工業品位與不夠夾石剔除厚度低於20%樣品時，相鄰兩樣加權平均值<20%時，按夾石剔除。

　　礦體外推原則采用有限外推和無限外推。

　　有限外推

　　相鄰兩工程，一工程見礦，另一工程未見礦，板狀外推兩工程間距1/4或板狀外推同級儲量網度的1/4;相鄰兩工程當一個工程為工業礦體，另一個為礦體尖滅點工程時，以厚度內插法求取最低可采邊界點相連。

　　無限外推

　　一見礦工程以外無工程控製時，板狀外推同級儲量網度的1/4。當工程未完全控製到基岩麵礦體外推，依據工程控製礦體厚度按自然趨勢推繪至基岩麵。當工程證實礦體為晚期斷層或岩脈所截，且已查明構造線性質產狀時，相鄰工程礦體可以按自然趨勢和礦體位移方向推繪至構造界麵上。單工程以外無工程控製時，礦體板狀外推同級儲量網度1/4。

　　結合本次壓覆資源量估算方法，塊段劃分原則是：同一礦體以勘探線、資源量類別分界線為塊段邊界線，礦體外推部分單獨劃分塊段。塊段編號原則按資源量類別、塊段順序號，按資源量類別由北往南，自西向東，剖麵上由上向下統一編號(見附圖xx鐵礦Ⅰ-1號礦體資源/儲量估算水平投影圖和xx鐵礦1-1勘探線剖麵圖)。

　　4.5 資源儲量估算參數

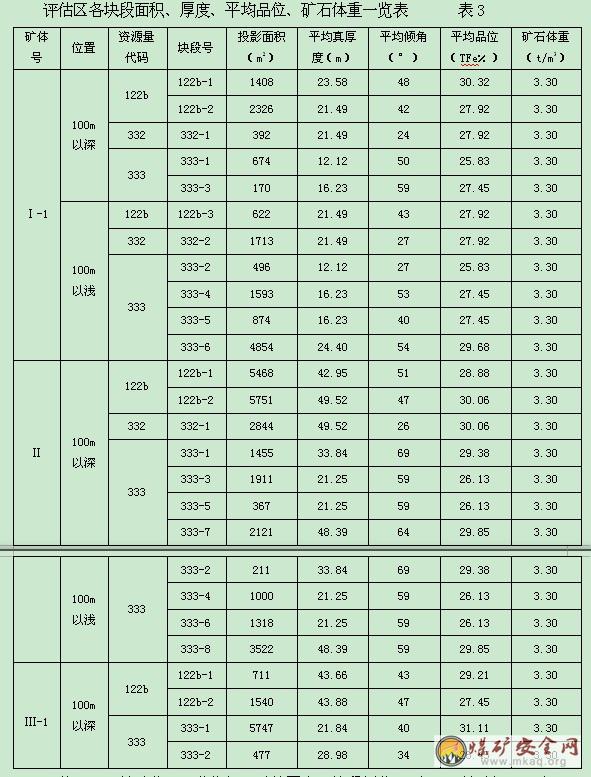

　　xx鐵礦資源儲量估算參數：除水平投影麵積、塊段體積、塊段平均傾角外，其它采用原報告裏的參與評估區資源/儲量估算塊段的參數。

　　水平投影麵積為評估區各塊段投影麵積，采用地質專業軟件MAPGIS在計算機上直接求得，塊段體積及真厚度等采用Excel軟件自動計算，礦體傾角根據塊段工程附近礦體從剖麵圖上量得，取其平均數。塊段厚度、體重、傾角、品位為塊段平均平均數，平均品位以TFe品位作為本次壓礦評估品位基本參數參加資源/儲量估算，詳見插表3：

　　4.6 資源儲量估算結果

　　本次儲量計算利用xx鐵礦區Ⅰ-1、Ⅱ、Ⅲ-1礦體資源儲量估算水平投影圖和xxx鐵礦北區N6勘探線剖麵圖進行計算。對參與評估區儲量計算的各塊段，分別計算儲量。塊段投影麵積、斜麵積、塊段體積、礦石量依次為m2、m3、Kt並取整數。品位、厚度、體重依次為%、m、t/ m3並取兩位小數。各項計算均使用Excel軟件自動計算，取舍原則采取四舍五入。資源儲量估算結果見插表5-8

　　評估區共壓覆鐵礦資源量(122b+332+333)10587千噸，包括 (122b)3523千噸，(332)684千噸，(333)6380千噸。其中：xx鐵礦區(122b+332+333)資源量8751千噸，包括(122b)3523千噸，(332)684千噸，(333)4544千噸;xxx鐵礦北區(333)級資源量1836千噸，全部為與平青大公路重複壓覆資源量。

　　衝積層保護礦柱(-100m以淺)資源量(122b +332+333)2560千噸，其中：(122b)60千噸，(332)136千噸，(333)2363千噸。

　　五、概略技術經濟評價

　　本建設項目用地及影響範圍內壓覆鐵礦資源(122b)3523千噸，其中-100m以淺衝積層保護煤柱(122b)60千噸(擬礦山開采方案-100m以淺為衝積層保護煤柱，為不可采資源)，剩有(122b)級量3463千噸，在目前技術、經濟、環境條件下具有經濟意義。

　　xx鐵礦擬年生產鐵礦石原礦260萬t，最終產品為單一磁鐵精礦，精礦產量76.62萬t/a，選礦比3.39，采出原礦石品位TFe24.77%，擬采選工程鐵精礦品位(TFe)66%，正常測算成本為人民幣545.68元/t，礦石回采率87.24 %，按近期國內鐵礦價格：唐山地區的66%鐵精粉價格為人民幣1540元/t(幹基、含稅)計算如下：

　　3463Kt×87.24 %÷3.39×1540元/t -(3463 Kt×87.24 %÷3.39×545.68元/t)≈8.86億元

　　經計算，壓覆的基礎儲量(122b)3463千噸鐵礦石可生產鐵精礦約891千噸，可獲利潤8.86億元人民幣。

　　壓覆的(332)+(333)資源量7064千噸，為控製和推斷的內蘊經濟資源量，在目前的技術、經濟和環境等綜合條件下，其開采是不經濟的，屬不可采資源，可作為礦山發展的遠景儲量。

　　六、結 論

　　通過調查工作，查明了唐山市灤縣xx年建設項目用地及周邊工業、民用建築及鐵路、公路等公共設施分布情況，查明了擬建項目用地及影響範圍內的礦業權設置情況、地質礦產情況及壓覆礦種、礦產資源量情況。

　　1、擬建場地範圍內無采礦權設置,也不在國家出資勘查的礦產地範圍內。

　　2、周邊地區國家出資礦產地：擬建場地西側緊鄰xx鐵礦詳查區，東側距xxx鐵礦區北勘探區約250m，北距xx鐵礦區約1800m，距xx鐵礦區約2850m。

　　3、周邊地區采礦權設置：擬建場地西鄰xx鐵礦擬申請采礦區，東距唐鋼灤縣xxx鐵礦有限責任公司約250m。

　　4、擬建場地影響範圍內西部壓覆xx鐵礦體，東部壓覆xxx北區鐵礦體，共壓覆鐵礦資源量10587千噸，包括(122b)3523千噸，(332)684千噸，(333)6380千噸。其中：

　　壓覆xx鐵礦區資源量(122b+332+333)8751千噸，包括(122b)3523千噸，(332)684千噸，(333)4544千噸。其中-100m以淺資源量(122b+332+333)2560千噸,包括(122b)60千噸、(332)136千噸、(333)2363千噸，據礦山開采方案-100m以淺為衝積層保護煤柱，為不可采資源。

　　壓覆xxx鐵礦北區資源量(333)1836千噸。所壓覆的資源量已被省級252國道(平青大公路)所壓覆，本地塊屬於重複壓覆)。

　　5、壓覆目前具有經濟意義的基礎儲量(122b)3463千噸;不具經濟意義的資源量(122b+332+333)7124千噸。

　　綜上所述，擬建場地壓覆具有經濟意義的基礎儲量(122b)3463千噸，距離擬建場地較遠，本建設項目用地並不影響它的開采。

　　鑒於以上情況，建議可按不壓覆礦產資源處理。

　　參考文獻

　　[1] 《探礦權采礦權轉讓管理辦法》 (國務院1998年242號令)

　　[2] 《探礦權采礦權評估管理暫行辦法》 (國土資源部國土資[199]75號文)

　　[3] 《河北省國土資源廳關於唐山遷安市等六縣(區)礦產資源總體規劃的批複》 河北省國土資源廳冀國土資函[2004]145號

　　[4] 《建築物、水體、鐵路及主要井巷煤柱留設與壓煤開采01manbetx 》

　　[5] DZ/T0200--2002《鐵、錳、鉻礦地質勘查規範》

　　[6] Alt， J.C.B.， Urdett， J.W.， 1992. Sulphur in Pacific deep-sea sediments.(Leg 129) and implications for cycling of sediment in subduction.zones. roceedings ODP Science Research 129，283～294.

　　[7] Batchelor， R.A.， Bowden， P.， 1985. Petrogenetic interpretation of granitoid rock series using multicationic parameters. Chemical Geology 48，43～55.

　　[8] COL EMAN R G. Continental growth of Northwest China[J] . Tectonics，1989，8(3)：621～635
