技術比武實踐操作試題之井下電鉗工實踐考試試題
第一部分：井下電鉗工實踐試題
一、試題：處理BKD20-400饋電、QJZ-200開關故障;40kw三相異步電動機，處理頭、尾順序故障，最後完成開關、饋電正常起動。
1、 BKD20-400饋電故障：
(1) 將饋電門板本安回路，SJ時間繼電器輸出端絕緣。
(2) 將饋電外側“急停”按鈕設定機械故障，使饋電無法正常起動。
(3) 將饋電智能件“菜單”功能中的風電閉鎖“常閉”調整為“常開”設定軟件故障。
2、 QJZ-200開關故障：
(1) 將QJZ-200開關控製回路中R3管式熔斷器接觸點製“虛接”，開關控製回路無電壓輸出，無法正常啟動。
(2) 將QJZ-200開關停止按鈕“34”號線接點鬆動，“常閉”按鈕變“常開”。
3、40KW電動機故障
考試題由工作人員將40kw電動機“Y,△”聯片拆除，並將所有按線打亂，由選手利用儀表進行電機“頭”“尾”判斷，並按照規定工作電壓將電動機接線方式正確複原。
二、 比賽規定時間
1、 BKD20-400饋電故障處理規定時間為20分鍾。
2、 QJZ-20開關故障處理規定時間為15分鍾。
3、 40kw電動機找“頭”“尾”故障，規定時間為15分鍾。
三、 評分細則
本井下電工實踐比賽滿分為“100分”。
1、 饋電故障處理。(30分)
比賽選手在“20分鍾”規定時間內完成設置的三處故障，並通電實驗正常起動得30分，超出20分鍾時間外超出一分鍾扣1分。
2、 開關故障處理(20分)
參賽選手在“15分鍾”規定時間內完成設置的二處故障，並通電實驗啟動正常得20分，超出規定15分鍾時間外，超出一分鍾扣“1分”。
3、40kw電動機在規定的15分鍾內完成相序正確判斷，得20分，超出規定時間超出一分鍾扣“1分”。
4、參賽選手在比賽前應將勞動保護用品如：手套、工裝，齊全整潔，每項得分5分，保護用品不齊全扣除相應分值。
5、井下電工比賽時，模擬場所為井下工作麵，開關開蓋檢修時選手模擬檢測區域瓦斯，得10分，檢修開關故障時，必須停電掛牌，驗電放電，得10分。
6、綜合考核得分“5分”考核人員對選手工序完成情況分數為“5分”。
四、考試自備工、器具
參賽選手應自備如下工、器具：
活扳手、鉗子、大、小螺絲刀、500型萬用表、標誌卡紙;絕緣手套、便攜式瓦檢儀、驗電筆、接地短封線。
第二部分：明外電工實踐試題
一、 試題
1、50mm2與5035mm2鋼芯鋁絞線對接工藝
(1)、考核工作人員將兩段50mm2鋼芯鋁絞線準備完畢。
(2)、選手在規定時間內對兩段線完成工藝對接。
(3)、對接要求繞線緊密無鬆散
(4)、對接長度大於50CM
(5)、對接完成的接頭截麵積不能大於鋼芯鋁絞線截麵的20%
2、配“Y”“△”降壓啟動盤
(1)、考核人員將殼式斷路器，交流接觸器、導線、按鈕、盤麵及固定螺栓準備完畢。
(2)、選手在規定時間內將所需電器配件與盤麵進行組裝
(3)、成形的電盤布線要求緊密工藝美觀。
(4)、按線工藝要求緊固標準、嚴禁出現虛接
(5)、配盤完成後，選手要求工作人員，進行通電試驗，完成電盤無載起動。
二、比賽規定時間
1、鋼芯鋁絞線對接工藝，規定時間20分鍾。
2、配電盤規定時間60分鍾
三、評分細則
在井上電工實踐比賽滿分為“100分”
1、 鋁絞線對接：30分
2、 參賽選手在規定20分鍾內完成鋁絞線對接試題得20分，超出規定時間完成，每超時一分鍾扣一分。
3、 對接達標繞線無鬆散得3分;不達標不得分。
4、 對接長度相適應得2分，長度過長不得分。
5、 對接截麵積符合01manbetx 要求，將達到使用強度得3分，不達標不得分。
6、 選手考試時，佩戴防護用品齊全得2分;不齊全本項不得分。
四、 試題2
配“Y““△”降壓啟動盤，分值為70分。
1、 選手在規定40分鍾內完成配盤且通電試驗合格得50分，每超時一分鍾扣一分。
2、 所配電盤線路布局合格美觀得5分，不美觀不得分。
3、 開關與導線接線等無虛接，得5分;如出現虛接本項不得分。
4、 完成配盤後一次試驗成功得5分，不成功本項不得分。
5、 選手參賽佩戴防護用品齊全得5分，不齊全本項不得分。
五、 選手參賽所需工、器具
活口扳手、鉗子、斷線鉗、大、小螺絲刀、萬用表;絕緣手套、驗電筆、接地短封線。
第三部分：鉗工考試題
1、 完成時間：2.5小時
2、 所需工具：鋼鋸、平挫、扁挫、三角挫、扁鏟、手錘、畫規、200MM鋼板尺、遊標卡尺、畫針、畫線牌、眼衝、鑽床、Ф20MM鑽頭、Ф30MM鑽頭
3、 所需材料：8MM鋼板
4、 評分標準：
(1)、參賽選手佩戴合適防護用具(5分)
(2)、按操作要求使用各種工具(5)
(3)、賽件尖棱必須倒鈍，不得有毛刺(20)
(4)、按01manbetx 01manbetx 操作鑽床(15)
(5)、用刷子清除鐵屑，不準用手直接處理(10)
(6)、文明生產、文明比賽(5)
(7)、比賽完成保持場地清潔、工具擺放整齊(10)
(8)、在規定時間內完成工件(20)
(9)、按圖紙要求完成工件(10分)
5、圖紙附後
第四部分：焊工考試題
1、 完成時間：40分鍾
2、 所需工具：電焊機、焊條、割槍、扁鏟、1M鋼板尺
3、 所需材料：1.5M DN100焊接鋼管、氧氣、乙炔
4、 評分標準：
(1)、參賽選手佩戴合格防護用具(10)
(2)、按操作要求操作電焊機(10)
(3)、按01manbetx 01manbetx 進行切割(20)
(4)、焊縫平滑、無毛刺、不漏水(20)、
(5)、文明生產、文明比賽(5)
(6)、比賽完成保持場地清潔、工具擺放整齊(5)
(7)、在規定時間內完成工件(20)
(8)、按圖紙要求完成工件(10)
5、圖紙附後
第五部分：計算機製圖題

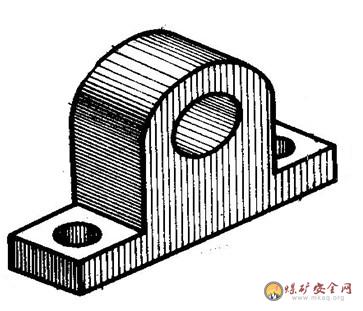

1、 根據下麵提供的軸承座實物，畫出加工該機件的三視圖(10分)。
要求：(1)使用計算機AUTOCAD工具製作。
(2)正確標注尺寸界限與尺寸線。
(3)三視圖疊加明確結構連貫。
