後山垣煤業4204切眼探放水設計方案

　　4204工作麵切眼探放水設計方案

　　礦井現開采4#煤層，平均傾角4°，屬近水平煤層，厚度3.5—4.2米。煤層賦存穩定，結構簡單，無大的斷層、陷落柱和褶曲等變化。根據柳煤字[2008]311號“關於下發《柳林縣煤礦企業探放水方案編製提綱》的通知”和有關上級部門的文件精神，我礦嚴格執行“有掘必探，先探後掘，有水必放”的探放水原則，以確保礦井安全生產。為了能確保切眼貫通施工安全、順利地完成，特編製本《方案》。

　　第一章 探放水工程設計內容

　　第一節 礦井水文條件簡介

　　(一)掘進工作麵受影響的主要含水層情況

　　1、奧陶係碳酸鹽類岩溶水含水岩組

　　此含水層埋藏於井田深部，地層厚度大，分布廣泛，溶洞和裂隙發育，具有良好的含水空間，富水性強，是本區主要含水層。據區域水文地質資料，該井田水位標高為803-805m。

　　2、石炭係上統太原組灰岩岩溶裂隙含水層

　　該含水層主要為四層灰岩組成，平均總厚21.52m，灰岩岩溶裂隙較發育，單位湧水量為0.119L/s.m，滲透係數0.195m/d，水位標高816.74m，屬弱含水層，水質類型為HCO3-SO4-Ca-Mg,礦化度0.968g/L。

　　3、二疊係下統山西組砂岩裂隙含水層

　　該含水層主要為中粗粒砂岩為主，含水層裂隙發育差，富水性較弱，在補給條件較好的地帶富水性強，滲透係數0.567m/d，與太原組混合水位標高817.09m,水質類型為HCO3-SO4-Ca-Mg-Na，礦化度0.993mg/L。

　　4、二疊係下統下石盒子組砂岩裂隙含水層

　　該含水層主要為中粗粒砂岩組成，單井出水量小於10m3/d，富水性較弱，水質類型為HCO3-SO4-Ca-Mg-Na，礦化度0.966g/L。

　　5、上第三係、第四係孔隙含水層

　　上第三係上新統在溝穀中出露較多，含水層主要為底礫岩，厚度不穩，富水性弱。

　　第四係中上更新統廣泛分布於井田內，其含水層補給條件不好，連續性差，富水性弱。

　　(二)、井田主要隔水層

　　a、山西組隔水層

　　山西組5號煤層一下至太原組第一層灰岩之間是以泥岩為主，砂質泥岩互層的岩層，平均厚度11.52m，連續穩定，泥岩粘土岩隔水性好，可視為山西組與太原組之間良好的隔水層。

　　b、本溪組隔水層

　　該隔水層厚15.24m，岩性主要為泥岩、粘土岩、粉砂岩夾薄層石灰岩，隔水性能良好，在井田內穩定。加上10號煤層以下的無煤段，厚度總計49.83m，是10號煤層與奧陶係灰岩之間良好的隔水層。

　　(三)、井田充水因素

　　井田內4、5號煤層直接充水含水層為山西組砂岩裂隙含水層，礦坑水由井筒進水、頂板滲水及巷道兩側進水組成。

　　5號煤層與4號煤層之間相隔4.79m的泥岩，其直接充水含水層同4號煤層，因而5號煤層的礦井湧水量基本相同。但4號煤層現已開采形成大麵積采空區，積水未探明，這些因素都可能對5號煤層的開采構成威脅。因而在開采5號煤層前必須對4號煤層進行探放水工作。

　　(四)、礦井湧水量

　　據地質報告資料提供的湧水量為：正常湧水量為150m3/d，最大湧水量為250m3/d。

　　(五)礦區水文地質類型

　　根據地質報告提供的水文地質條件，井田內奧灰岩溶裂隙水位標高為805m左右,奧灰岩頂麵標高為431m，4號煤層最低底板標高為620m，因此本礦井存在帶壓開采問題，4號煤層底板隔水層突水係數計算公式如下：

　　Ts=

　　式中：Ts—-底板突水係數(MPa/m);

　　P—-隔水層承受的水壓(MPa);

　　M—-底板隔水層厚度(m);

　　Cp—-采礦對底板隔水層的擾動破壞厚度(m)。本區經驗值取17m。

　　經計算，4號煤層最低處底板突水係數為0.032MPa/m，小於非正常塊0.06MPa，突水係數經驗值，小於受構造破壞地段突水係數經驗值0.06MPa/m，因此，開采井田4號煤層，一般情況不會受到奧灰水威脅。

　　井田主采煤層4號是二疊係山西組煤層，山西組砂岩裂隙含水層是煤層間接充水含水層。開采4號煤層礦井湧水量120m3/d，最大湧水量240m3/d，礦井湧水量與季節有關雨季稍大。根據地質報告確定該礦礦井水文地質類型為簡單類型。

　　第二節 周邊四鄰情況和廢棄老窯

　　我礦井田東鄰賀昌煤礦、賈家溝聯營煤礦，南鄰劉家焉頭煤礦，西鄰華晉焦煤有限公司沙曲煤礦。據縣煤炭局組織的每年兩次的交換圖紙情況可知，相鄰礦井均開采4#煤層，與本礦開采同一煤層，四鄰礦井均未進入本井田。

　　第三節 掘進工作麵水文地質條件及水患類型

　　1、掘進工作麵的水文地質條件

　　山西組砂岩裂隙含水層是掘進工作麵的間接充水含水層。山西組含多層細-粗粒砂岩，含水性很弱，單位湧水量為0.001L/s.m，滲透係數為0.01206m/d，水位標高790.68m。含水層對工作麵影響不大，當遇頂板裂隙發育時，可能造成頂板淋頭水增大。

　　奧灰水在4號煤層最低處底板突水係數為0.032MPa/m，小於非正常塊0.06MPa，突水係數經驗值，小於受構造破壞地段突水係數經驗值0.06MPa/m，因此，開采井田4號煤層，一般情況不會受到奧灰水威脅。

　　2、水患類型：

　　①井田受區域構造的控製，基本呈單斜構造，但是隨著地下煤層的開采對地應力的進一步破壞，使上覆各含水層相互溝通，增加礦井湧水量。井田內主采煤層4號煤層位於奧陶係岩溶水水位之下，一般情況奧灰水不會突水，若遇導水構造，亦會發生突水02manbetx.com 。

　　②隨著煤礦的開采，頂部岩層遭到破壞，會使地表岩層裂隙加大、增多，甚至形成地麵塌陷，因此一定要采取防範措施，以防溝穀地表水及泥砂貫入礦坑，造成危害。

　　③4204工作麵切眼與8順槽相貫通。8順槽積水會威脅4204工作麵切眼的掘進工作，因此在掘進過程中必須加強水文地測工作，堅持“有掘必探，先探後掘”的探放水工作，把8順槽內的積水全部放出，方可進行工作麵的貫通。

　　第四節 掘進工作麵情況簡介

　　4204工作麵切眼位於北采區西部，為我礦的最後一個回采工作麵，設計長度80米。巷道淨寬2.8米，淨高2.5米，采用II型鋼梁+液壓支柱+菱形鐵絲網支護。巷道坡度為3—5°。工作麵采用綜掘機落煤，刮板、膠帶運煤。

　　第五節 探放水鑽孔技術指標

　　探水鑽孔布置在9順槽距切眼口13米處，每次布置19個鑽孔,沿東呈扇形布置。相鄰鑽孔之間的夾角為1°17′21″。鑽孔的水平深度為82m，直徑Φ=45mm。8順槽巷道淨寬為2.8米，終孔距定為2米。鑽孔全部布置在煤層中，以防止夾鑽。礦井嚴格執行“有掘必探，先探後掘”放水原則，故掘進工作麵不需要標定探水線。

　　第六節 探放鑽孔孔口安全裝置及耐壓要求

　　在探放水量和水壓較大的積水或強含水層時，探放水鑽孔應安設孔口安全裝置。孔口安全裝置由孔口管、泄水測壓三通、孔口水門、水壓表和鑽杆逆止閥等組成。由孔口管向孔內注水泥漿，待水泥凝固，孔口管固定後，用較小直徑的鑽頭在管內掃孔，然後向孔內注水進行耐壓試驗，要求注水壓力超過6.68×105Pa，並且穩定30分鍾後，孔口周圍不漏水時，即可以為孔口管安裝符合要求。

　　第七節 探放水施工與掘進工作的安全規定

　　1、掘進工作麵發現以下透水預兆如：掛紅、掛汗、空氣變冷、出現霧氣、水叫、頂板淋水加大、頂板來壓、底板鼓起、產生裂隙、出現滲水、水色發渾有臭味等異狀時，必須停止作業，報告調度室采取措施。如果情況危急，必須立即發出警報，撤出所有受水害威脅地點的人員。

　　2、要加強探放巷道20m範圍內的支架，嚴格執行“四六盤幫”製度，背好幫頂，並在工作麵迎頭打好堅固的立柱和攔板，以免壓力水衝垮煤壁和支架。

　　3、清理巷道中的雜物和浮煤，材料碼放要整齊，以確保安全撤退路線暢通無阻，並且提前規定好避災路線。

　　4、先規化好排水路線和排水溝，使水流暢通。在巷道最低處配備與探放水量相適應的排水設備，並能保證排水設備正常運轉。

　　5、在探水工作麵或工作麵附近安設專用電話，遇有水情及時向礦井調度室彙報。

　　6、要經常檢查探水工作麵的瓦斯含量，配備專職瓦斯員跟班檢查，發現瓦斯濃度過1%時要立即停止打鑽，切斷電源，撤出人員，進行處理。

　　7、若水泵送水正常而鑽孔不回水時，說明已經穿透老空。如無水流出，則應采取防止有害氣體的措施，用黃泥、破布、木塞等將鑽孔臨時封閉。

　　8、打鑽過程中應時刻注意積水對煤壁的壓力，鑽孔水的流量變化情況，當發現孔中的水壓、水量突然增大，或煤岩鬆軟、片幫、來壓、以及頂鑽等異狀時，必須立即停鑽，並且不得拔出鑽杆，現場負責人要立即上報調度室，並派專人監測水情。如果發現情況危急時，必須撤出所水害威脅地區的人員，然後采取措，進行處理。

　　9、探水鑽機後麵和前麵給進手把活動範圍內不得站人，以防止高壓水將鑽杆頂出傷人，或者手把翻轉打人。

　　10、水壓較大的地區，探水鑽進之前，必須先安好孔口管和控製閘閥，進行耐壓試驗，達到設計承受的水壓後，方準繼續鑽進。特別危險的地區，應有躲避場所，並規定避災路線。

　　11、鑽孔內水壓過大時，應采用反壓和有防噴裝置的方法鑽進，並有防止孔口管和煤(岩)壁突然鼓出的措施。

　　12、測量和探防水人員必須親臨現場，依據設計，按照《探放水方案》，確定主要探水孔位置、方位、角度、濃度以及鑽孔數目。

　　13、鑽探過程中，必須派專職電工，嚴格執行停送電製度，嚴格按照礦井各機電管理製度進行操作。

　　14、探放水前，必須估計積水量，根據礦井排水能力和水倉容量，控製放水流量;放水時，必須設專人監測鑽孔出水情況，測定水量、水壓，做好記錄。若水量突然變化，必須及時處理，並立即報告礦調度室。

　　15、每次探放水工作結束時，必須填寫探放水記錄，探放水記錄必須包括以下內容：探水地點、孔號、日期班次、鑽探水人員簽字、鑽孔的方位角、孔深、專門的驗收人員簽字等內容，並且要有附圖。

　　第八節 信號聯係和避災路線

　　一、在4204切眼掘進工作麵和9順槽探水地點必須安設專用電話。當探放水工作麵出現水害危險情況時，探放水負責人要及時通知受水害威脅工作麵的人員撤退，並立即向礦調度室彙報。

　　二、進行探放水工作時，必須事先規定人員撤退路線，應保持撤退巷道暢通無阻。並在巷道中掛有明顯避災撤退路線標誌牌。

　　4204切眼掘進工作麵避災路線：工作麵——9順槽——北采區運輸下山——井底車場——主斜井——地麵。

　　第九節 通風措施和瓦斯檢查製度

　　1、8順槽巷內可能積存大量二氧化碳、瓦斯等有毒有害氣體，故打鑽探水時必須要有專職瓦檢員跟班作業，檢查瓦斯。如果有害氣體超出規定，必須立即停止打鑽，切斷電源，撤出人員，報告調度室，進行處理。

　　2、掘進工作麵的局扇由專人進行管理，杜絕無計劃停風現象，消滅漏風和循環風現象，並將風筒未端接到探水鑽的迎頭，對著鑽孔，及時吹散瓦斯，避免積驟。

　　3、在探水工作麵掛設瓦斯探頭，按規定進行標校、調試，確保能全天監控掘進工作麵的瓦斯湧出情況。

　　4、若水泵送水正常而鑽孔不回水時，說明已經穿透老空。如無水流出，則應采取防止有害氣體湧出的措施，用黃泥、破布、木塞等將鑽孔臨時封閉。

　　5、探水工作麵要經常檢查瓦斯，發現沼氣超過1%時要立即停止打鑽，切斷電源，撤出人員，然後加強通風吹散有害氣體。

　　6、嚴格執行《煤礦安全01manbetx 》和礦井關於瓦斯管理製度中的有關通風和瓦斯規定。

　　第十節 防排水設施

　　一、4204切眼掘進工作麵的排水路線：工作麵的積水(自流)——9順槽——10順槽——主水倉(水泵)——地麵。

　　二、礦井在進行探放水工作的同時，要設置好防排水設施，防排水設施主要有：水閘門、水閘牆、水倉、水泵、水管、水溝等。

　　1、水閘門：水文地質條件複雜或有突水危險的礦井，必須在井底車場周圍設置防水閘門。在其他有突水危險的地區，隻有在其附近設置防水閘門，方可掘進。當礦井出現上述情況時，必須嚴格按《煤礦安全01manbetx 》第二百七二三條的要求，設置防水閘門。

　　2、水閘牆：一般設在需要永久或長期阻擋水的地方。礦井應根據實際情況和實際需要修築水閘牆。

　　3、主排水設施

　　礦井井下設有中央水倉、水泵房、中央水倉位於中央變電所旁，采用砌镟支護，水倉有效容積：主倉660m3，副倉228m3，能夠滿足礦井排水及清倉的要求。

　　本礦井湧水量為6.25m3/h，最大湧水量為10.41m3/h，現安裝型號為D25—50×6型耐腐蝕水泵3台，電機45KW兩台，揚程300m，其中一台工作，一台備用，一台檢修。主排水管直徑89×4.55mm，吸水管直徑為 109×4.55mm。排水管路兩趟，均敷設在主斜井中。

　　若礦井發生應急水患時，可以開動兩台水泵，使用兩趟排水管路進行排水。

　　4、水泵、水管、閘閥、排水用的機電設備和輸電線路，必須經常檢查和維護。水倉、沉澱池和水溝中的淤泥，應及時清理，每年雨季前必須清理一次。並對全部工作水泵和備用水泵進行一次聯合排水試驗，發現問題，及時處理水倉、沉澱池和水溝中的淤泥，應及時清理，每年雨季前必須清理一次。

　　第十一節 水情及避災聯係彙報製度和災害處理措施

　　一、水情及避災聯係彙報

　　1、在探放水工作麵或有水害突出的工作麵，必須安裝有專用防爆電話，電話必須直通調度室，可以和礦調度室直接聯係。

　　2、當打鑽過程中，出現鑽孔中水壓、水量突然增大、衝頂鑽具等異常情況時，當班負責人應立即向礦調度室彙報，並派人監視水情，不得擅自放水。礦調度室接到報告後，要立即向當天值班礦長或礦長彙報，由當天值班礦長或礦長組織有關人員，製定安全技術措施，進行處理。

　　3、當探放水工作麵或其它工作麵有突水嚴重災情，或發生突水02manbetx.com 時，當班負責人必須立即將災情向礦調度室彙報，同進要通知受水害威脅工作麵的人員撤退。所有撤退人員必須聽從班組長的指揮，按本《方案》中製定的避災路線，迅速撤退。

　　4、礦調度室接到災情報告時，要將災情立即向當天值班礦長或礦長彙報。值班礦長或礦長應立即將災情通知礦山救護隊組織搶救，同時，要按照上級部門有關災害報告製度的規定，逐級向有關部門彙報。

　　5、在救護隊員沒有到達之前，應全部啟動排水設備，關閉有關地區的防水閘門。在井上準備備用水泵和管路，以防排水設備能力不足時，重新增設排水設施。盡可能的收集災害地區的地質、地形資料，為製定救援措施提供有力的依據。

　　6、礦委要積極組織井下受災害地區人員的撤退工作，當人員撤到地麵的時候，應立刻清點人數，堅決杜絕人員傷亡02manbetx.com 發生。

　　2、災害處理措施

　　⑴井巷發生透水02manbetx.com 時，首先要搶救受淹地點被困的人員，控製水勢。

　　⑵在現有排水設備能力不足時，應增設水泵和管路。

　　⑶針對具體情況進行阻水，並保護排水設備不被淹沒。

　　⑷淹井後，在排水期間必須加強排水地點的通風，監測有害氣體，防止有害氣體突然湧出造成危害。排除瓦斯時，當井筒空氣中瓦斯含量達到1%時，停止向井下輸電，排水時瓦斯含量必須降到1%以下。

　　⑸防止二次透水事故發生。在排水過程中，偵察搶險時要防止冒頂和二次水災，必須先堵後排。

　　⑹當井下巷道積水排除時，應及時恢複通風，修整巷道。

　　第十二節 探放水孔布置平麵圖、剖麵圖

　　為了使切眼掘進工作完全順利，探放水工作不僅在切眼掘進頭布設鑽孔，而且在9順槽切眼口以南13米處布置鑽孔來探放8順槽內的水。後附：探放水孔布置平麵圖、剖麵圖。

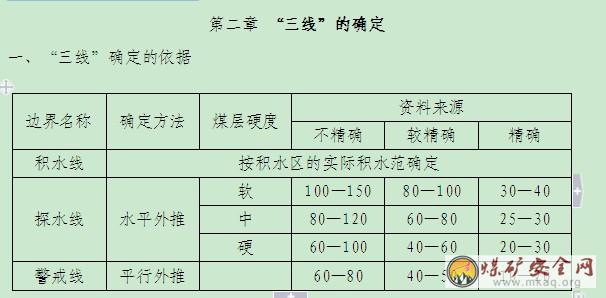

　　二、“三線”的確定

　　1、按照本章中第一點所確定的積水區，可能積水的區域，圈定此積水區範圍的邊界線即為積水線。

　　2、根據積水範圍的可靠程度、水頭壓力、煤的強度等因素確定，沿積水線水平外推80m的距離所劃定的邊界線為探水線，即當巷道掘到此線時應開始探水。

　　3、從探水線再外推50m劃定的邊界線為警戒線，即當巷道掘進至此線時應警惕積水的威脅。

　　第三章 探放水鑽孔布置

　　一、探水鑽孔的布置原則：布置鑽孔時，應考慮確保礦井和施工人員的安全，節約鑽孔工程量，從而提高掘進速度，鑽孔的布置應根據古空積水資料、積水周圍的地質構造、掘進巷道所在位置與積水的相對關係、以及積水壓力的大小、煤層硬度和厚度等條件具體確定。

　　二、探水鑽孔的布置條件：

　　1、豎直扇形麵內鑽孔的終孔垂距不得超過1.5m。

　　2、探水鑽孔的最小超前距不得小於30m。

　　3、水平扇形麵內各組鑽孔間的終孔水平距離不得大於2m，幫距不得小於20m，由這兩個條件可得鑽孔不得少於19個。

　　4、探放水鑽孔兼做堵水和輸水用，終孔孔徑不得大於58mm。

　　5、對於水壓大於1MPa的斷層水、陷落柱水和強含水層水，不宜沿煤層布置探放水鑽孔，必要時按《煤礦防治水工作條例》第17條五、六兩款的規定執行。

　　三、設備選型：

　　本設計選用由石家莊塞恩特煤礦機械製造有限公司生產的ZYJ—680/200型液壓架柱式回轉鑽機，鑽機泵站的電機功率為22Kw，最遠鑽探距離為200m，該設備可以滿足礦井探放水工作的需要。根據作業01manbetx 可知4204工作麵長80m，因此每次鑽探，鑽孔的水平深度選為82m。

　　四、鑽孔的布置形式

　　探放水鑽孔個數：19

　　探放水方向：各鑽孔沿東向8順槽鑽探

　　角度：中心鑽孔平行於煤層頂底板和垂直於9順槽施鑽，其餘鑽孔相對巷道方位角1°17′21″，呈扇形。

　　鑽孔深度：82m

　　孔徑：45mm(終孔孔徑不大於58mm)

　　施工技術要求：(詳見第六章)

　　超前距、幫距的確定：超前距30米，幫距20米。

　　詳見：探放水孔布置平麵圖、剖麵圖。

　　第四章 探放水鑽孔孔口安全裝置

　　一、探放水鑽孔孔口安全裝置的規定：

　　根據《煤礦安全01manbetx 》第二百八十九條規定：預計水壓較大的地區，探水鑽進之前，必須先安好孔口管和控製閘閥，進行耐壓試驗，達到設計承受的水壓後，方準繼續鑽進。特別危險的地區，應有躲避場所，並規定避災路線。第二百九十條規定：鑽孔內水壓過大時，應采用反和有防噴裝置的方法鑽進，並有防止孔口管和煤(岩)壁突然鼓出的措施。

　　二、探放水鑽孔孔口安全裝置的技術要求：

　　孔口安全裝置由孔口管、泄水測壓三通、孔口水門和鑽杆逆止閥(必要時安裝)等組成。孔口安全裝置的安裝與固定必須遵循下列規定：

　　1、選擇岩、煤層堅硬完整地段開孔，孔徑應大於孔口管直徑1—2級，鑽至預定深度後，將孔內衝洗幹淨。注漿使孔口管與孔壁間充滿水泥漿。待孔口管周圍水泥漿凝固後掃孔，掃孔深度超過孔口管長度0.5m。

　　2、掃孔後對孔口管必須進行耐壓試驗。試驗壓力應大於預計水壓並穩定30分鍾後，孔口周圍不漏水時，方可鑽進。

　　3、孔口管插入長度一般不小於5m。

　　4、采用較小尺寸的鑽頭在孔口管內鑽進，直至鑽透老孔或含水層為止，最後推出鑽具，在孔口管內外露部分裝上壓力表、水閥門、導水孔等。具本詳見：放水孔孔口安全裝置示意圖。

　　三、孔口管安裝的具體操作：

　　安裝好放水孔孔口管，是安全有效地疏放水量大、高水壓充水水體的重要技術措施，其具體操作如下：

　　安裝前首先用大口徑鑽頭開孔至一定深度(視水壓大小而定)，然後再放入孔口管，於孔口用較稠的水泥將套管封死，並在套管上留一個小管，待水泥凝固後由孔口管向孔內注漿，使水泥漿進入套管與孔壁之間的空隙和岩石裂隙縫中。

　　開始時，空氣和水由上麵的小管跑出，隨後跑出水泥漿，待稠的水泥漿跑出後，即停止注漿，關閉套管的閥門，待水泥漿凝固後再打開閥門，用較小直徑的鑽頭在管內掃孔，然後向孔內壓水，當壓力超過6.86×105Pa，穩定30分鍾後，而不漏水時，即可認為效果良好。如有跑水現象，則需再次進行注漿，直至合乎要求為止。

　　具體詳見：放水孔孔口管安裝示意圖

　　第五章 安鑽鑽機探水前的技術要求

　　一、安裝鑽機探水前，必須遵守下列規定：

　　1、安裝前要檢查、整修設備，並檢查加固鑽場及其周圍支架，防止冒頂片幫;清理各種髒雜物，挖好清水池和疏水溝。

　　2、鑽機立軸對準鑽孔位置，擺正鑽機架，機座與地梁木之間用螺栓連接，固定於基對木上。基台木要安放牢固、平穩，用水泥打基礎，並用底固螺絲固定或臥入底板，四角打上壓柱及戧柱固定。使用木柱時，直徑不小於18厘米。

　　3、機身安放平穩，上緊底固螺絲。各種電氣設備必須防爆，機械部分要安裝防護欄、保護罩。

　　4、電器設備的安裝，必須執行《煤礦安全規程》和有關規定。

　　5、在上山施工斜孔時，需支設密集支柱，防止鑽機下滑。

　　6、準備好各種材料、配件、備用工具，擺放要整齊有序。

　　7、調試鑽機。檢查鑽機各傳動部分運轉是否正常，開關啟閉是否靈活可靠，各種零部件及鑽具是否齊全、合格。發現不符合規定者，必須進行處理或更換。

　　8、施工前具備自然泄水條件。

　　二、安裝鑽杆時應注意以下問題：

　　1、鑽杆應不堵塞、不彎曲、絲口未磨損，不合格的不得使用。

　　2、接鑽杆時要對準絲口，避免歪斜和漏水。

　　3、卸鑽頭時，應嚴防管鉗夾傷硬質合金片、夾扁鑽頭和岩芯管。

　　三、操作鑽機時，必須遵守以下規定：

　　1、打開立軸箱時，橫、立軸齒輪應加防護罩。合立軸時，應待齒輪停止轉動後進行。

　　2、禁止用手和腳直接製動機械的運轉部件。

　　3、操作高壓電器時，應戴絕緣手套，穿絕緣靴，腳踏絕緣墊。

　　4、在探放水鑽機後麵和前麵的給進手把活動範圍內，不準鑽人，防止高壓水將鑽具頂出傷人或給進手把翻起傷人。

　　四、打鑽時要做到：

　　1、按地質技術人員所標定的孔位及施工措施中規定的方位、角度和鑽孔防斜措施施工，不經地質技術人員同意，不得擅自改動。

　　2、鑽探工人穿戴要整齊、利落、衣襟、袖口、褲腳必須整緊。

　　3、啟閉開關時，注意力要集中，做到手不離按鈕，眼不離鑽機，隨時觀察和聽從司機命令，準確、及時、迅速地啟動和關閉開關。

　　4、禁止用手、腳直接製動機械運轉部分，禁止將工具和其他物品放在鑽機、水泵、電機保護罩上。

　　5、扶把時，要站在立軸和手把一側，不得緊靠鑽機;鑽機後麵和前麵的給進手把活動範圍內，不準站人，防止高壓水將鑽具頂出傷人或給進手把翻起打傷人;給壓要均勻，根據孔內情況及時調整鑽法及壓力。

　　6、采用清水鑽進時，要保證有足夠的水量，不準打幹鑽;為防止埋鑽，鑽具下至距孔底1-2米時，立即開泵送水，見返水後，才能鑽進。

　　7、鑽進過程中，一旦發現“見軟”、“見空”、“見水”和變層，要立即停鑽，丈量殘尺並記錄其深度。

　　8、若發現孔內湧水時，就測定水壓、水量。

　　9、若發現煤岩鬆動、片幫、來壓;見水或孔內水量、水壓突然加大或頂鑽時，必須立即停止鑽進，但不得拔出鑽杆，不得直對或任意跨越鑽杆，迅速向有關部門彙報，並派人監視水情。

　　10、透老空後，需經瓦檢員檢查有無有害氣體溢出，並嚴格按作業規程要求對鑽孔進行處理。

　　五、鑽孔結束後應清理鑽機等設備，主要應做到以下幾點維護工作：

　　1、所有液壓油缸的活塞杆縮回缸內，不能縮回的活塞杆應用油紙包好，以防劃傷。

　　2、卸開的油管接口處必須用堵頭堵住，嚴防汙物進入管內。

　　3、不需拆下的鑽機油管，應堵好管口並牢固盤紮在運輸鑽機的平車上，嚴禁在運輸過程中鬆散、損壞。拆下的油管應在堵好管口並經盤紮或捆綁後裝入箱內。

　　4、排除冷動器中的全部冷卻水。

　　5、將清點後的鑽機零部件、工具及配套設備等裝箱，不能裝箱的大件也應捆紮好，不得丟失任何器件。

　　6、鑽機應經常清掃擦洗、保養，以防鏽蝕。長時間不用時，須在清潔後將運動部位塗以黃油包好。

　　7、鑽機工作500小時以上時(或者在階段工程之間)，必須升井按使用說明書要求進行檢修;需要更換備件時，司機應提出名稱、型號、數量報請有關部門購買。

　　8、卸下的鑽杆必須及時清理幹淨，在絲扣部位塗以專用防鏽油，妥善保管。

　　六、其它

　　1、安鑽地點與積水區間距小於探水規定的超前距30米時，應加固後另選安全地點探水。

　　2、鑽窩應避免做在斷層帶或鬆軟岩層內。

　　3、測量和防探水人員必須親臨現場，依據設計確定主要探水孔的位置、方位、角度、深度以及鑽孔數目。

　　4、鑽探水工作麵必須有專職機電工，鑽機安裝必須平穩牢固。安好鑽機接電時，要嚴格執行停送電製度。

　　5、按預計流量修建排水溝，清理巷道並掛好風筒、電纜、管道等。

　　6、加強鑽場附近的巷道支護，並在工作麵迎頭打好堅固的立柱和攔板。

　　7、清理巷道，挖好排水溝。探水鑽孔位於巷道低窪處時，必須配備與探放水量相適應的排水設備。

　　8、在打鑽地點或附近安設專用電話。

　　9、探放水工作人員，必須經有資質的部門培訓合格，並持證上崗。

　　10、探放水工作之前，所有探放水人員必須認真學習《探放水設計方案》，並將《方案》貫徹到所有受水害威脅工作麵的人員。所有受水害威脅的人員必須熟知避災路線。

　　第六章 探水施工中的技術要求

　　1、鑽進時應準確判別煤、岩層厚度，並記錄換層深度。一般每鑽進10米或更換鑽具時，測量一次鑽杆並核實孔深。終孔前再複核一次，如有可能應進行孔斜測量。

　　2、鑽進時發現煤岩鬆軟、片幫、來壓或孔中的水壓、水量突然增大，以及有頂鑽現象時，必須立即停鑽，記錄其孔深並同時將鑽杆固定。要立即向礦調度室彙報，及時采取措施，進行處理。

　　3、鑽進中發現有害氣體噴出時，應立即停止鑽進、切斷電源，將人員撤到有新鮮風流的地點。立即報告礦調度室，采取措施。

　　4、鑽孔內水壓過大或噴高壓水時，應采用反壓和防噴裝置的方法鑽進，應有防止孔口管和煤壁突然鼓出的措施。

　　5、背緊工作麵，在攔板外麵加設頂柱或木垛，必要時還應在頂、底板堅固地點砌築防水牆，之後方可放水。

　　6、在探水孔施工中，見到含水層、斷層、陷落柱和積水區之前，應停止鑽進。安好水門後再繼續鑽進。

　　7、應做到交接班時不停鑽。

　　8、探放水鑽控完成探測任務後，必須全孔注漿封閉，並做好封孔記錄。

　　9、在鑽探過程中，要時刻保證避災路幹淨整潔，暢通無阻，並且在巷道交叉處掛有明顯的避災標誌。

　　第七章 放水的技術要求

　　1、放水孔必須打中老空水體，並監視放水全過程，核對放水量，直到老空水放完為止。

　　2、鑽孔放水前，必要估計放水量，根據礦井排水能力和水倉容量，控製放水量。

　　3、放水時，必須設專人監測鑽孔出水情況，測定水量、水壓、做好記錄。

　　4、若水量突然變化，必須及時處理，並立即報告調度室。

　　5、放水過程中，如有被水封住的有害氣體突然湧出的可能，必須製定安全措施。

　　6、當老空區沒有水的補給來源，排放這個區域的積水，又不致過分加重礦井的排水負擔時，可以采用直接放水。

　　7、放水前，要估計到積水量和水位標高，並根據礦井的排水能力與水倉容量，決定放水順序和控製放水孔的流量。

　　8、探到水源以後，在水量不大時，一般可利用探水鑽孔放水，水量很大時，則需要另打放水鑽孔。放水鑽孔的直徑一般為50-75毫米，眼深不大於50米。放水鑽孔的孔口必須安設套管。若煤質鬆軟，水壓較大時，還須將巷道全麵進行加固。

　　9、正式放水之前，應進行放水量、水壓及煤層透水性試驗，如發現管壁漏水，或放水效果不好等，應及時處理。

　　10、放水過程中要隨時注意水量的變化，出水的清濁和所含雜質情況，以及有無有害氣體湧出和有無特殊聲響等，如發現異狀應及時采取措施，以防意外事故的發生。

　　11、應事先規定人員撤退路線。撤退路線應保證暢通，沿途要有良好的照明。

　　12、放水過程中，當排水鑽孔不出水時，不一定就是積水區的積水全部排完，有可能是煤渣堵塞了鑽孔，所以必須在原鑽孔中進行補鑽。當該鑽孔最終不出水時，為了防止出水鑽孔打在巷道的頂底或者底，部導致巷道中的積水不能全部排完，在出水鑽孔的上下左右相隔30—50mm的距離重新補鑽，當新補鑽孔不出水時，方可確認積水全部排完。

　　第八章 探放水的安全措施

　　1、探水的上山、下山及平巷，中間不得有低窪積水段。

　　2、探水巷必須在探水鑽孔有效範圍內掘進，探水孔的超前距、幫距及孔間距應符合設計要求。每次探水後、掘進前，應在起點處設置標誌，並建立掛牌製度。

　　3、巷道支護應牢固。頂、幫背實，無高吊棚腳，傾斜巷有撐杆，使巷道有較強的抗水流衝擊能力。

　　4、探放水地點必須安設電話和報警裝置。

　　5、必須向受水威脅地區的施工人員貫徹、交代報警信號及避災路線。

　　6、探水巷道應加強出水征兆的觀察，一旦發現異常應立即停止工作，及時處理。情況緊急時必須立即發出警報，撤出所有受水威脅地區的人員。

　　7、鑽孔接近老空，預計可能有瓦斯或其他有害氣體湧出時，必須有瓦斯檢測員或礦山救護隊員在現場值班，檢查空氣成分。如果瓦斯或其他有害氣體超過本規程有關條文規定時，必須立即停止打鑽，切斷電源，撤出人員，並報告礦調度室，采取措施，進行處理。

　　8、探放水人員必須按照批準的設計施工，未經審批單位允許，不得擅自改變設計。

　　第九章 其它

　　附：探水組織機構示意圖

　　避災路線圖

　　孔口安全裝置安裝示意圖

　　鑽孔設計布置圖

　　後山垣煤業4204切眼探放水設計方案

　　山西柳林和信後山垣煤業有限公司

　　2010年1月20日

　　探水組織機構示意圖
