刮板輸送機安全防護設施安裝使用管理標準
1、適用範圍
本規範適用於河南煤業化工集團永煤公司所屬礦井在用刮板輸送機機頭、機尾固定及防護設施的安裝使用管理。
2、起草及會審人員
3、會審時間
4、審核人員
5、實施時間
6、參考標準
《機械安全防護裝置、固定式和活動式防護裝置設計與製造一般要求》 (GB/T8196-2003)
一、機頭固定
1、刮板輸送機機頭架安裝必須采用穩固的壓柱(綜采工作麵刮板機除外)進行固定。
2、壓柱采用直徑不小於180mm的圓鬆木，垂直(角度不小於80°)支設在刮板機底座和巷道頂板上，壓柱上部用防倒繩綁紮牢固並在頂板生根，不準使用鐵絲或聯網繩固定。
3、機頭壓柱要求統一刷紅白相間防鏽漆，間距為200mm。
二、機尾固定
1、刮板輸送機機尾架安裝可采用地錨或壓柱固定;地錨采用Φ20mm的高強錨杆，全長錨固;用規格為6×19-Φ15.5的鋼絲繩拉緊，每根鋼絲繩上至少上四個繩卡子，繩卡子間距100mm;壓柱采用直徑不小於180mm的圓鬆木或采用可調方式的壓柱，垂直支設在刮板機底座兩側和巷道頂板上，壓柱上部用防倒繩綁紮牢固並在頂板生根，兩根壓柱相互連鎖，不準使用鐵絲或聯網繩固定。
2、機尾壓柱要求統一刷紅白相間防鏽漆，間距為300mm。
三、機尾護罩安設標準
1、采掘工作麵安設的刮板輸送機必須安裝機尾護罩。炮掘工作麵迎頭刮板機無法安裝機尾護罩的必須采取確保安全的防護措施並編寫到作業01manbetx 中嚴格執行。
2、機尾護罩框架采用L30×3角鐵、中間采用δ8的鋼板製作或采用φ10圓鋼焊接，間距為50×50mm，其規格為：750×500×650mm。
3、機尾護罩安裝後距機尾架上部不小於200mm，兩側距機尾槽幫不大於100mm，後端距刮板機機尾架不小於200mm。
4、機尾護罩要求統一刷天藍色防鏽漆。
四、過橋安設標準
1、刮板機與膠帶機搭接時，在刮板機頭向後15米左右處設一個過橋，如刮板機長度超過60米時，在刮板機中間另設一過橋(采煤工作麵運輸機除外)。
2、膠帶機與刮板機搭接時，在刮板機尾前方約10米處設置一個過橋。
3、刮板機與刮板機搭接時，在搭接點5米左右設置一個過橋，如刮板機長度超過60米時，在刮板機中間另設置過橋。
4、刮板機過橋要求統一刷天藍色防鏽漆。

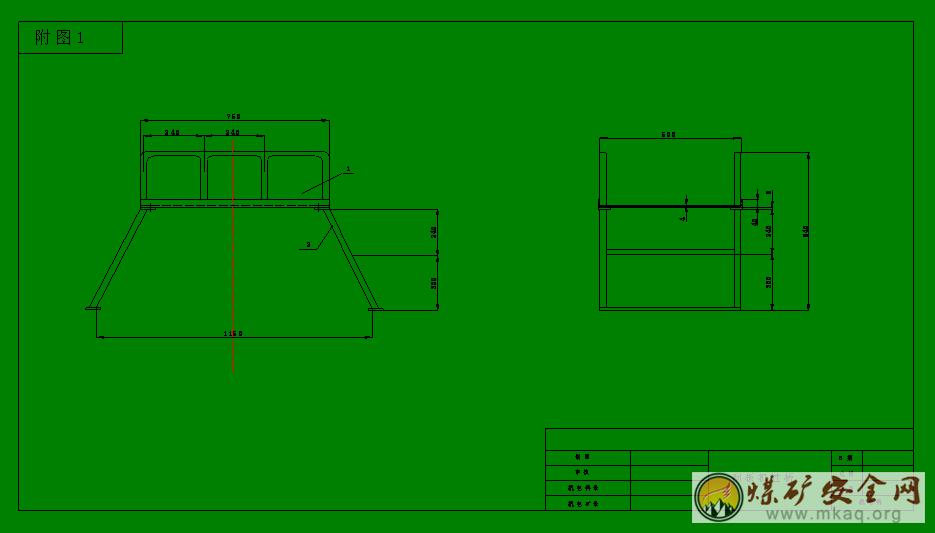

附圖1：刮板機過橋總圖

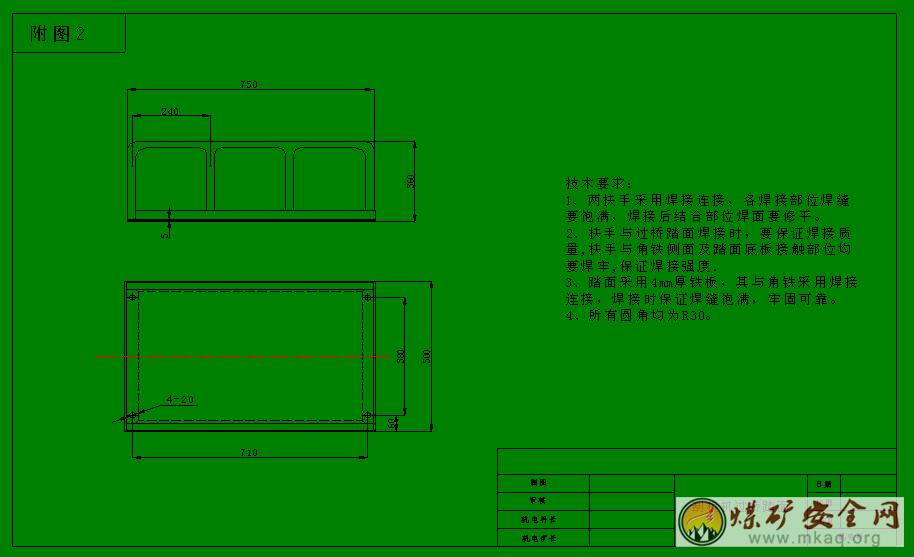

附圖2：刮板機過橋踏麵
