小絞車、無極繩絞車安裝使用管理標準
1、適用範圍
本規範適用於河南煤業化工集團永煤公司所屬礦井在用小絞車和無極繩絞車的安裝使用管理。
2、起草及會審人員
3、會審時間
4、審核人員
5、實施時間
6、參考標準
《機械安全防護裝置、固定式和活動式防護裝置設計與製造一般要求》 (GB/T8196-2003)
《JWB係列無極繩絞車使用說明書》
一、小絞車
1、安裝要求
1.1使用時間六個月以上及25kW以上絞車，必須打水泥基礎固定，基礎設計要符合絞車生產廠家圖紙設計要求;使用時間六個月內及25kW以下的小絞車，可使用地錨加四壓兩戧固定。用壓戧柱固定時，戧柱角度為65°～75°，柱頂應打在柱窩內，要牢固可靠。
1.2打水泥基礎固定的絞車，其基礎按絞車說明書要求進行。絞車地腳螺栓的螺母要緊固，螺栓的外露長度應能滿足墊圈和雙螺母緊固的要求。
1.3絞車使用地錨固定時，必須使用礦用標準高強度螺紋鋼金屬錨杆(打入深度不少於1.8m，直徑不小於18mm)。錨固長度采用全長錨固，錨固劑類型選擇根據現場實際情況而定。四壓兩戧所用圓木直徑不得小於180mm;四根壓柱要打在絞車基座上，兩根前戧柱(按頂板法線前傾30°角)，打在頂板柱窩內，牢固可靠，角度一致，但壓柱不得妨礙司機操作和影響司機的視線。嚴禁使用金屬支柱固定。絞車除壓、戧柱外，必須有生根繩及鋼絲繩防護網，生根繩要用直徑為15.5mm以上的鋼絲繩。接頭處用不少於3付繩卡子卡牢，用不少於兩根錨杆固定，錨杆有效深度不少於1.8m，生根繩嚴禁固定在棚腿上或其它地方。
1.4絞車安裝地點必須滿足設備擺放、方便檢修和便於安全操作的要求。安裝後的絞車最突出部位與最近軌道的間距不得小於600mm，絞車最突出部位與巷道幫之間應留有不小於300mm的檢修空間，絞車司機操作側應有不小於1m2安全操作空間，絞車硐室高度不得小於2m。
1.5上山施工，采用倒拉絞車時，迎頭應裝平式導向輪，禁止用小滑輪代替;導向輪的固定方式應在作業01manbetx 中明確規定，要全部外露，便於檢查，並落實檢查責任人。
1.6絞車安裝在專用絞車硐室時，滾筒中心線應與斜巷軌道中心線重合，誤差不大於50mm，安裝穩固，方便操作，鋼絲繩排列整齊。小絞車在軌道一側安裝時，要保證絞車運行時，盤繩整齊、不爬繩、不咬繩。嚴禁用其它異物強行盤繩，條件允許時，可用導向滑輪導向提升。
1.7絞車鋼絲繩的鉤頭，必須使用雞心環，連接繩卡數量根據鋼絲繩直徑選擇，最低不少於3付，繩卡緊固螺母應在主鋼絲繩一側，繩卡間距等於鋼絲繩直徑的6～7倍。
1.8斜巷絞車的每個鉤頭，都必須配有符合要求的保險繩，保險繩長度和提升車數相適應，不宜過長。連接繩卡最低不少於3付，繩卡間距等於鋼絲繩直徑的6～7倍，繩頭餘長不大於100mm。當鋼絲繩直徑小於21.5mm時，保險繩應同主繩直徑相同;當鋼絲繩直徑大於21.5mm時，可采用φ21.5mm的鋼絲繩作為保險繩。
2、使用管理
2.1使用單位檢修工必須定期對絞車作全麵檢查、調整更換修理刹車裝置、緊固連接部件。
2.2檢修工定期補充或更換潤滑油，清理絞車表麵。
2.3檢修工定期對絞車的固定、鋼絲繩、保險繩、生根繩、信號、照明和礦車連接銷子、連接環等進行認真檢查，消除隱患，防止02manbetx.com 發生。
2.4絞車維護單位必須實行日檢製，做到每天有人負責日檢，有檢查有記錄，機電科不定期進行抽查。
2.5當班司機要認真檢查絞車的固定是否牢固，鋼絲繩有無斷絲損壞現象，做到操作前排繩整齊、不爬繩、擠繩、咬繩，確保設備正常運轉。
2.6閘及閘把的要求：
2.6.1閘把及杠杆係統動作應靈活可靠，施閘後閘把位置應與水平位置成30°～45°夾角。
2.6.2拉杆螺栓、叉頭、閘把、銷軸無損傷變形，拉杆螺栓應有背帽緊固，定位螺栓要齊全，各類銷子嚴禁用異物代替。
2.6.3絞車司機側的金屬擋板應齊全，不允許變形。
2.7鋼絲繩在滾筒上固定不少於2付壓繩板，且有防鬆墊圈，滾筒上應留有不少於3圈餘繩，對有繩鼻的多餘鋼絲繩要截去。
2.8鋼絲繩中間嚴禁用繩卡連接，確需連接時應插接，插接長度不小於鋼絲繩直徑的1000倍。
2.9掘進下山施工時使用小絞車禁止用滑輪導向提升。
2.10上山掘進使用滑輪導向提升時，嚴禁用開口滑輪，滑輪的直徑應大於鋼絲繩直徑的20倍，固定滑輪的固定裝置不得有明顯彎曲，嚴禁將滑輪固定在耙裝機和棚腿上。固定導向輪的鋼絲繩直徑不小於15.5mm。
2.11不準使用不合格的銷子、連接環。

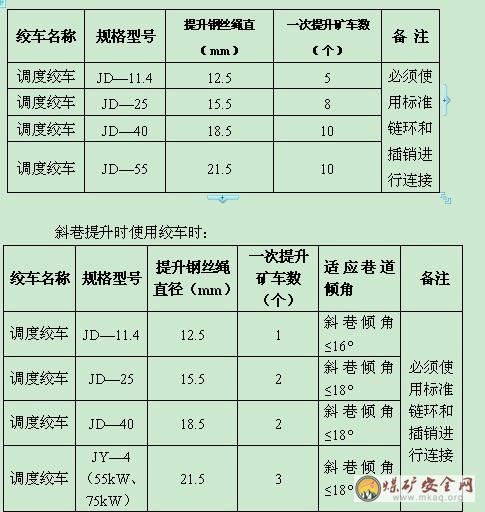

附：小絞車使用鋼絲繩及提車數量規定
平巷使用絞車時：
