采掘工作麵排水設施安裝使用管理標準
1、適用範圍
本規範適用於河南煤業化工集團永煤公司所屬礦井采掘工作麵在用排水設備及設施的安裝使用管理。
2、起草及會審人員
3、會審時間
4、審核人員
5、實施時間
6、參考標準
《機械安全防護裝置、固定式和活動式防護裝置設計與製造一般要求》 (GB/T8196-2003)
一、排水設備
1、潛水泵必須加設防止雜物進入水泵泵體的網箱，網箱大小為：寬度大於水泵直徑200mm，高度不小於水泵高度的1/2。網箱使用40×4角鐵加工框架，使用20mm×20mm鋼絲網製作防護網。
2、潛水泵應垂直吊掛，泵坑內淤積應及時清理，嚴防水泵堵塞。正常排水時水泵底座離泵坑底板的高度不小於200mm(泵坑內有淤積時，以淤積麵算起)。出水較為穩定，湧水不攜帶淤泥的泵坑，可以使用鏈條或鋼絲繩索方式進行固定懸掛。
3、經常出現淤積的泵坑，為防止大量出水攜帶的淤泥掩埋水泵，造成水泵無法正常使用，水泵吊掛使用以下方式：22kW及以上潛水泵使用舊40T鏈條固定在頂板上，潛水泵使用舊40T鏈條固定後，使用花蘭螺絲進行連接;22kW以下潛水泵使用花籃螺絲+鋼絲繩索方式進行吊掛，鋼絲繩直徑不小於Ø12.5mm。應急水泵平時要吊離水麵，防止水泵吸水腔內淤積煤泥或進入潮氣。
4、底閥與彈簧管——帶有底閥的水泵，底閥(籠頭)應加濾網;濾網的大小比籠頭的直徑大200mm以上，長度不小於400mm;水泵的吸水彈簧管應垂直吊掛，吊掛高度不得超過水泵進水口軸線;底閥距泵坑底板高度不小於200mm。
5、管理牌板——各排水點現場必須懸掛有“01manbetx 01manbetx ”、“崗位責任製”和“水泵管理牌板”。固定泵坑水泵必須使用統一規格的排水點管理牌板。
6、編號管理——排水點有兩台及以上水泵時，要對水泵、開關、控製按鈕等進行對應編號，便於設備管理。
二、水泵配置
1、出水口彎頭、止回閥、閘閥的公稱直徑和壓力、插接管直徑、出水膠皮管(或鋼管)直徑及配套法蘭盤公稱直徑和壓力都不得小於水泵自身出水口直徑和壓力。
2、凡揚程超過30m的水泵必須配逆止閥，逆止閥應配帶閘閥的竄水管的短管。外部高差超過30米的水泵出水連接管必須使用鋼管連接，外部高差低於30米的水泵可使用彈簧管連接。
3、進、出水管彎頭至少一端帶活盤法蘭，而且彎頭上應配有閘閥的灌水插管。
4、排水管彎頭法蘭盤與水泵自身出水口法蘭盤配套;進水管彎頭法蘭盤與水泵自身吸水口法蘭盤配套;彎頭直徑不得小於主排水管路直徑。
5、插接管應該比原管路大一個等級。
6、備用水泵應接入電源及管路，保持“熱備”狀態，不經常使用的水泵可提離水麵。
三、泵坑及護欄
1、采掘工作麵的各排水點應具備一定的蓄水能力，水倉蓄水能力應滿足工作麵最大湧水量設計要求，不得小於4m3。
2、水倉容積大於10m³時必須設置水倉平台，平台的寬度不得小於3m，高於巷道底板0.5m，使用單級或多級泵時，水泵安裝在搭設的平台上，水泵的最外端嚴禁超出巷道，使用潛水泵時將開關安設在平台上，平台的搭設要求見附件1。未設置平台的，水泵開關安設在設備硐室內。
3、采掘工作麵的泵坑必須設置防護欄，防護欄高度不低於1m，長度根據泵窩的實際尺寸設置，具體要求見附件2。
4、為提高排水效率，嚴禁泵坑內有淤積現象，泵坑的淤積深度不得超過200mm，嚴禁水泵空抽和陷入淤泥中啟動運轉。
5、為減少泵坑的淤積，所有泵坑的入口處必須開挖沉澱池並增設過濾網。
6、生產科在設計時應盡量減少排水點的數量，在排水高差小於1m時應考慮通過深部水溝自流。
四、排水管路
1、掘進工作麵在巷道掘進施工時，根據掘進工作麵的實際湧水量鋪設合適的排水管路。
2、采煤工作麵安裝時兩順槽應根據掘進工作麵的實際湧水量鋪設合適的排水管路。
3、排水管路吊掛，管路間距200mm，管路采用統一加工的掛鉤吊掛，吊掛點間距：岩巷吊掛鋼管時不超過5m、吊掛PE管時不超過2.5m;煤巷吊掛鋼管時不超過4.5m、吊掛PE管時不超過2.4m。
4、排水管路統一進行編號，編號與泵、控製開關相對應，排水管路編號以“PS”開頭，如名稱：“排水管路PS-Φ108(管徑)-001 ”。要求編號統一采用白色字體，編號間隔50m，箭頭方向與流向一致。
5、排水管路敷設時，在巷道的拐彎、車場等處需要拐彎處理時，應用同型號的管路加工彎頭、龍門架等進行過渡連接，嚴禁使用軟管進行連接，嚴禁使用規格小於水泵出口的管路與主管路連接。
6、管路敷設時在巷道的低窪應處設置三通和放淤閥。
五、管路掛鉤加工標準：
1、管路掛鉤的具體製作標準見附圖3。
2、管路掛鉤必須由各單位機修廠統一加工，使用單位不得私自加工與圖紙不符的管子掛鉤，機修廠要依據圖紙嚴格控製加工尺寸和焊接質量，不合格的掛鉤任何單位可拒絕領用。
五、其他
1、巷道內管路吊掛順序自上至下為風管、水管、注漿管、排水管，最下一根管路與底板的間距不小於200mm。見附圖4。
2、各排水點的電氣開關安裝高度距巷道底板不得小於1m。
3、各排水點必須安裝兩盞照明燈，軌道巷內的排水點要同時安裝警示紅燈，確保開泵人員的安全施工。
4、采掘工作麵巷道內的自流水溝規格不得小於300mm×300mm,因采動壓力影響導致巷幫變形，水溝尺寸不符合規格要求時，應及時修複，確保水流暢通。
5、使用單位應定期(不得超過7天)對水倉及排水管路內的雜物、淤泥進行清理，確保正常使用，並詳細做好清淤記錄。

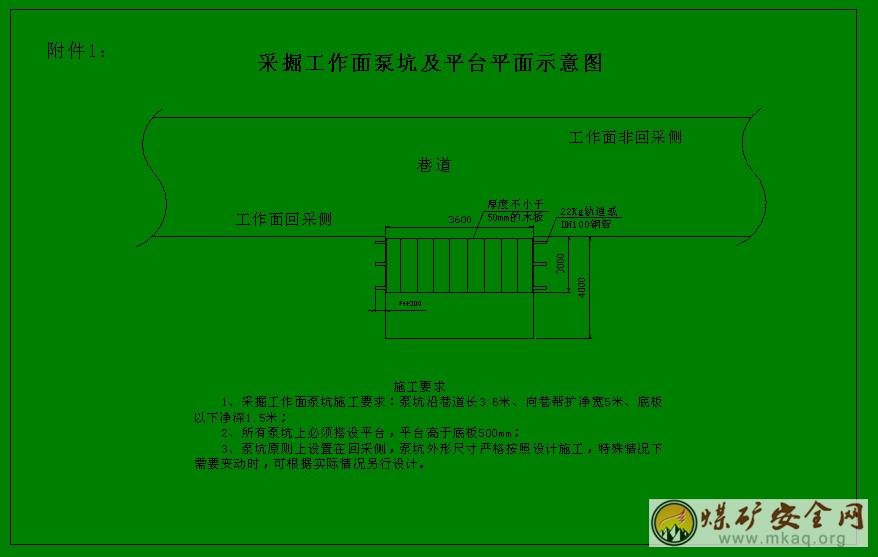

附圖1：采掘工作麵泵坑及平台示意圖

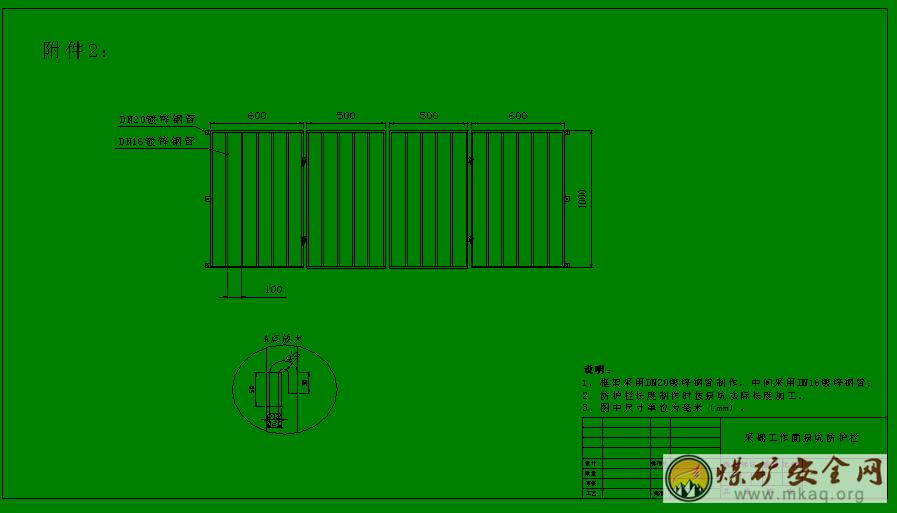

附圖2：采掘工作麵泵坑護欄加工圖

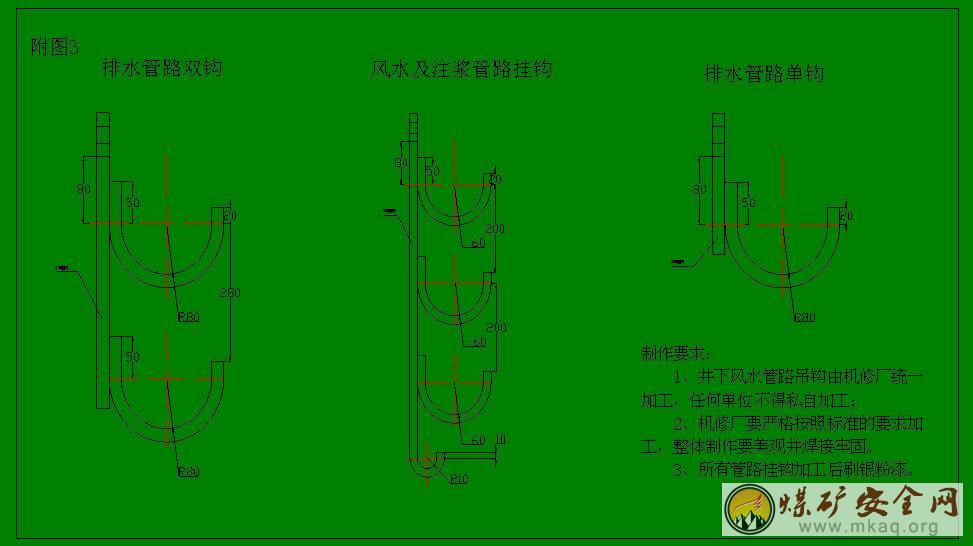

附圖3：采掘工作麵風水及排水管路加工圖

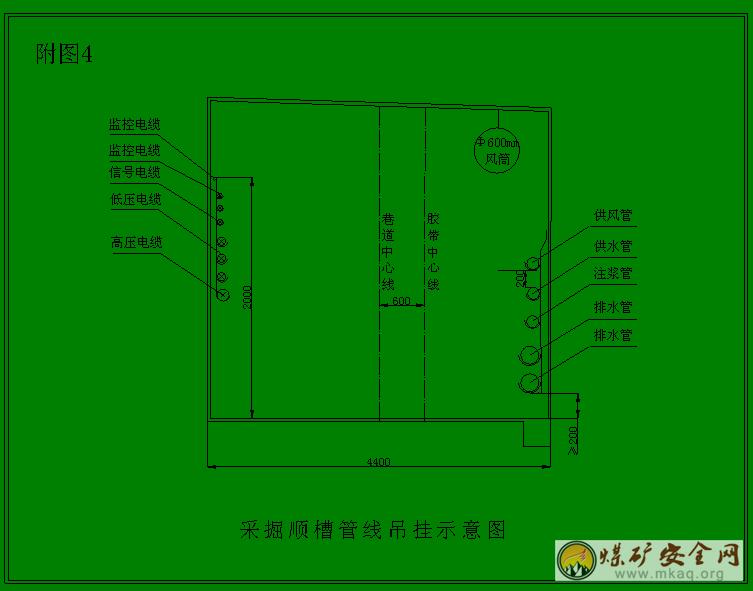

附圖4：采掘工作麵管線吊掛示意圖
