35KV變電站值班員中級工考試試題
35KV變電站值班員中級工考試試題
一、單項選擇
1.並聯諧振時的總電流總是( )分支電流。
A、小於 B、等於; C、大於。
答案：答:A
2.在L、C串聯電路中，當XL>XC時，UL一定( )UC 。
A、小於 B、等於; C、大於。
答案：答:C
3.線圈中自感電動勢的方向( )。
A、與原電流方向相反; B、與原電流方向相同;
C、是阻止原電流的變化。
答案：答:C
4.矽穩壓管在穩壓電路中必須工作在( )區。
A、飽和區; B、反向擊穿; C、導通。
答案：答:B
5.斷路器切斷載流電路是指( )。
A、觸頭分開; B、電路全斷開; C、觸頭間電弧完全熄滅。
答案：答:C
6.為了降低觸頭之間恢複電壓的上升速度和防止出現振蕩過電壓，有時在斷路器觸頭間加裝( )。
A、均壓電容 B、並聯電阻; C、均壓器。
答案：答:B
7.為了消除超高壓斷路器各斷口上的電壓分布不均勻，改善滅弧性能，可在斷路器各斷口加裝( )。
A、並聯均壓電容 B、均壓電阻; C、均壓環。
答案：答:A
8.零序電壓的特性是( )。
A、接地故障點最高; B、變壓器中性點零序電壓最高;
C、接地電阻大的地方零序電壓高。
答案：答:A
9.允許通過二極管的最大平均電流稱為( )。
A、二極管的工作相間電流; B、二極管通過的反向電流;
C、二極管的額定整流電流。
答案：答:C
10.用萬用表測量電容器的絕緣電阻時( )。
A、應先將電容器進行放電，以免萬用表燒壞;
B、電容器在工作中可以測量;
C、必須停止電容器充電回路，然後測量。
答案：答:A
11.用萬用表測量有鐵芯的電感線圈的直流電阻時( )。
A、測量工作人員不得用手觸及線圈接頭;
B、測量人員要用手捏緊線頭增加準確度;
C、線圈中有剩磁不能直接測量，必須先進行放電。
答案：答:A
12.SN10━10Ⅱ型帶附筒斷路器中的滅弧觸頭( )。
A、合閘時先接通，分閘時先斷開;
B、合閘時先接通，分閘時後斷開;
C、合閘時後接通，分閘時先斷開。
答案：答:B
13.母線上裝避雷針是為了( )。
A、防止直擊雷; B、防止反擊過電壓; C、防雷電進行波。
答案：答:C
14.大電流接地係統中，任何一點發生接地時，零序電流等於流過故障電流的( )。
A、2倍; B、1.5倍; C、1/3倍。
答案：答:C
15.變壓器二次負載短路形成的過電流，對變壓器( )。
A、有直接危害; B、沒有直接危害; C、危害很小。
答案：答:A
16.變壓器的上層油溫不宜超過( )。
A、85℃; B、95℃; C、105℃。
答案：答:A
17.過流保護加裝複合電壓閉鎖可以( )。
A、擴大保護範圍;
B、增加保護的可靠性;
C、提高保護的靈敏度。
答案：答:C
18.定時限過流保護的整定原則是躲過( )電流。
A、最大負荷; B、短路;
C、最大負荷電流及電動機自啟動。
答案：答：C
19.發生兩相短路時，短路電流中含有( )分量。
A、正序和負序; B、正序和零序; C、負序和零序。
答案：答：A
20.10KV電力電纜最高溫度不允許超過( )。
A、50℃; B、60℃; C、70℃。
答案：答：B
21.當變壓器的電源電壓高於額定值時，鐵芯中的損耗會( )。
A、增加; B、減少; C、不變。
答案：答：A
22.電容器組的過流保護反映電容器組的( )故障。
A、內部; B、外部故障; C、接地。
答案：答：B
23.空載高壓長線路的末端電壓( )始端電壓。
A、低於; B、等於; C、高於。
答案：答：C
24.( )絕緣子應定期帶電檢測“零值”或絕緣電阻。
A、棒式; B、懸式和多元件組合支柱式; C、針式。
答案：答：B
25.搖測低壓電纜及二次電纜的絕緣電阻時應使用( )V的搖表。
A、500; B、1000; C、2500。
答案：答：B
26.搖測帶護層電纜的護層絕緣電阻時應使用( )的搖表。
A、500V; B、1000V; C、2500V。
答案：答：C
27.斷路器的跳閘輔助觸點應在( )接通。
A、合閘過程中，合閘輔助觸點斷開後;
B、合閘過程中，動、靜觸點接觸前;
C、合閘終結後。
答案：答：B
28.10kV少油斷路器的中相上蓋排氣孔指向斷路器的( )方向。
A、支架; B、引線; C、邊相。
答案：答：A
29.單電源線路速斷保護的保護範圍是( )。
A、線路的10%;
B、線路的20%～50%;
C、約為線路的70%。
答案：答：B
30.有關人員發現缺陷後，( )。
A、若是嚴重缺陷則作好記錄;
B、若是一般缺陷不一定作記錄;
C、無論是屬哪種缺陷均應作好記錄和彙報有關部門。
答案：答：C
31.變電所的綜合03manbetx ( )。
A、每周進行一次;
B、兩周進行一次;
C、每月進行一次。
答案：答：C
32.變電所的專題03manbetx ( )。
A、按領導布置進行;
B、兩個月一次;
C、根據運行情況不定。
答案：答：C
33.某降壓變壓器的一、二次繞組的匝數之比等於25，二次側電壓是400V，那麼一次側電壓是( )。
A、1000V; B、35000V; C、15000V。
答案：答：A
34.測量電流互感器極性的目的是為了( )。
A、滿足負載的要求; B、保證外部接線正確;
C、提高保護裝置的靈敏度。
答案：答：B
35.造成大麵積停電或對重要用戶停電造成嚴重政治影響或經濟損失的02manbetx.com 的02manbetx.com 分類上稱為( )。
A、嚴重02manbetx.com ; B、大02manbetx.com ; C、重大事故.
答案：答：C
36.造成人身死亡事故或3人以上的重傷事故，稱為( )。
A、重大事故; B、人身傷亡事故; C、事故。
答案：答：A
37.變電所內銅金屬性的設備接頭在過熱後，其顏色會變為( )。
A、黑色; B、紫色; C、淺紅色。
答案：答：C
38.變壓器的瓦斯繼電器動作，高壓斷路器跳閘，瓦斯繼電器內氣體呈灰白色或藍色，油溫增高，一次電流增大，表明變壓器發生了( )。
A、線圈匝間短路故障;
B、鐵心故障;
C、線圈絕緣層故障。
答案：答：A
39.變壓器的瓦斯繼電器、差動保護、過流保護均動作,防爆管爆破,三相電流不平衡;三相電壓不平衡，這表明變壓器發生( )
A、斷線故障;
B、相間短路故障;
C、線圈匝間短路故障。
答案：答：B
40.運行中的變壓器空載損耗明顯增大;變壓器油質變壞;各項理化指標出現不合格現象;這表明變壓器( )。
A、鐵心接地不合格;
B、鐵心片間絕緣損壞;
C、線圈局部短路故障。
答案：答：B
二、計算題
1.有一量程為5A的電流表，要把它的測量範圍增加到100A，已知電流表的內阻為0.38Ω，求分流器的電阻是多大?
答案：解：根據歐姆定律：設分流電阻為R則有：
R(100-5)=0.38×5
0.38×5
R=━━━━━=0.02Ω
100-5
2.某變電站因擴建增容使直流負荷Ied由15A增加到22A，原控製母線熔斷器的熔絲已不能滿足需要，應重新選用多大的熔絲?
答案：解：I=K·Ied
取K=1.5，代入式中
I=22×1.5=33(A)
可選用30A的熔絲滿足需要。
3.最大量程是150V的1.5級電壓表的讀數是100V，問標準值可能在哪個範圍內?
答案：解：允許誤差△U=±150×1.5%=±2.25V
標準值在100±2.25V範圍內。
4.某工廠單相供電線路的額定電壓U為10KV，平均負荷P=400KW，Q=260kvar，現要將該廠的功率因數提高到0.9，需裝設多少補償電容?(提示：設補償前後的電流為I1、I2，補償前、後的功率因數為Q1，Q2，則IC=I1sinΦ1-I2sinΦ2)
答案： 解：∵IC =I1sinΦ1-I2sinΦ2
P P
∴IC =━━━━ sinΦ1- ━━━━sinΦ2
UcosΦ1 UcosΦ2
P
=━━━(tgΦ1-tgΦ2)
U
又∵IC =UωC
IC P
∴C=━━=━━━ (tgΦ1-tgΦ2)
ωU ωU2
400
=━━━━━ (0.65-0.44)
314×102
=2.68(μF)
5.如果人體電阻為150Ω，人體安全電流為10mA，那麼跨步電壓為何值時，對人體安全有危害?
答案：解：∵U=IR=150×10×10-3=15V
∴當跨步電壓大於15V時對人體安全有害
6.某主變SFSZT--31500/110有載調壓變壓器，其額定電壓為110±1.25%×8/38.5/10.5，已知係統電壓在115.5KV時，欲得中壓為38.5KV，低壓為10.5KV上運行，分接開關(高壓)應在多少百分數分頭上工作?
答案：解：設分接開關百分數應為V
U=(111.5-110)/110×100%=5%
7.變比是400/5的電流互感器接有一塊最大刻度是200A的電流表，當電流表的指示為100A時，電流互感器一次側流過的電流是多少?
答案：解：∵一次側流過的電流與表計指示成正比
即I1/100=400/5
400×100
∴I1=━━━━=8000A
5
三、是非判斷題
1.一個線圈的電阻為R,感抗為XL,則端電壓的有效值U=I(R+XL)。( )
答案：答:( × )
2.能量既不能產生也不能消失，隻能轉換形式。( )
答案：答:(√)
3.線圈串聯使用時，必須考慮極性。( )
答案：答:(√)
4.串聯在線路上的補償電容器是為了補償無功。( )
答案：答:(×)
5.電力線與磁力線的形狀不相同。( )
答案：答:(√)
6.電源電壓一定時，同一負載按星形連接與按△連接所獲得的功率是一樣的。( )
答案：答:(×)
7.當線圈中流過電流時，就會產生自感電動勢。( )
答案：答:(×)
8.對稱的三相電路的計算可以簡化為單相電路計算。( )
答案：答:(√)
9.由R、C組成的電路對不同諧波呈現阻抗不一樣。( )
答案：答:(√)
10.鐵芯線圈上交流電壓與電流的關係是非線性關係。( )
答案：答:(√)
11.晶閘管與三級管同是三端元件，但晶閘管不能接成放大電路。( )
答案：答:(√)
12.晶閘管的控製角越大，整流電路的輸出電壓越高。( )
答案：答:(×)
13.L、C正弦波振蕩器路的電流為O的瞬間，電容上電壓最低。( )
答案：答:(×)
14.變壓器差動保護用電流互感器應裝設在變壓器高、低壓側少油斷路器的變壓器側( )
答案：答:(√)
15.當變壓器的三相負載不對稱時，將出現負序電流( )
答案：答:(√)
16.變壓器銘牌上的阻抗電壓就是短路電壓。( )
答案：答:(√)
17.變壓器鐵芯中的磁滯損耗是無功損耗( )
答案：答:(×)
18.電氣設備的金屬外殼接地是工作接地。( )
答案：答:(×)
19.在非直接接地係統正常運行時，電壓互感器二次側輔助繞組的開口三角處有100V電壓。( )
答案：答:(×)
20.避雷器與被保護設備的距離越近越好。( )
答案：答:(√)
21.當消弧線圈采用過補償方式運行時，容易引起諧振。( )
答案：答:(√)
22.絕緣油的閃點低於120℃為合格。( )
答案：答:(×)
23.矽整流裝置的輸出電壓不受電網電壓影響。( )
答案：答:(×)
24.在整流電路中，晶閘管不僅具有反向阻斷能力，同時還具有正向阻斷能力。( )
答案：答:(√)
25.當母線失去電壓時，電容器組的失壓保護動作，自動將電容器組切除。( )
答案：答:(√)
26.普通重合閘的複歸時間取決於重合閘中電容的充電時間。( )
答案：答:(√)
27.斷路器跳閘時間加上保護裝置的動作時間就是切除故障的時間。( )
答案：答:(√)
28.備用電源自動投入裝置應動而未動時，應立即將斷路器搶送一次。( )
答案：答:(×)
29.變壓器的空載電流大，則鐵損一定大。( )
答案：答:(×)
30.為提高過流保護的可靠性應加裝方向元件。( )
答案：答:(×)
31.變壓器差動保護用電流互感器應裝設在變壓器高、低壓側少油斷路器的變壓器側。( )
答案：答：√
32.變壓器油枕的油位線應標示出-30℃、+20℃、+40℃。( )
答案：答：√
33.電壓互感器的二次側與電流互感器的二次側可以互相連接。( )
答案：答：×
34.重合閘的充電回路受控製開關KK觸點的控製。 ( )
答案：答：√
35.遇有電氣設備著火，可以使用1211、幹粉、泡沫、二氧化碳等滅火器。( )
答案：答：×
36.當斷路器未注入變壓器油前,不允許進行快速分合閘操作。( )
答案：答：√
37.主變上層油溫高於55℃時應投入冷卻係統。( )
答案：答：×
38.電氣設備接點溫度不能超過65℃。 ( )
答案：答：×
39.斷路器的操作電源隻有在斷路器檢修，或二次回路及保護裝置上有人工作時才切斷。( )
答案：答：×
40.斷路器合閘保險的選擇應為額定合閘電流的1/2。 ( )
答案：答：×
41.在直流係統中，無論哪一極的對地絕緣被破壞，那一極的對地電壓都將升高。( )
答案：答：×
42.測量設備的絕緣，一般在天氣晴朗氣候幹燥時進行。( )
答案：答：√
43.母線各連接處及距連接處10mm以內不準塗漆。( )
答案：答：√
44.當斷路器的分、合、閘速度不能達到標準時，斷路器的遮斷容量將受到限製。( )
答案：答：√
45.運行中變壓器的上層油溫上升到85℃時，應立即將變壓器停用。( )
答案：答：×
46.為了防止變壓器的油位過高,所以在變壓器上裝設防爆管。( )
答案：答：×
47.無載調壓變壓器在切換分接頭後,應測量其繞組的直流電阻。( )
答案：答：√
48.電流的熱效應是電氣運行的一大危害。 ( )
答案：答：√
49.在操作中發生錯合隔離開關時，應立即將其拉開，避免造成三相弧光短路。( )
答案：答：×
50.正常運行的電壓互感器或避雷器可用隔離開關操作。( )
答案：答：√
51.線路送電的操作順序是：母線側隔離開關、線路側隔離開關、斷路器。( )
答案：答：√
52.用手觸摸變壓器的外殼時，如有麻電感，可能是變壓器內部故障。( )
答案：答：×
53.全敷設電纜線路故障跳閘後，不允許試送電。 ( )
答案：答：√
四、填空題
1.串聯諧振也叫_______諧振，並聯諧振也叫_______諧振。
答案：答:電壓; 電流
2.對稱分量法是將三相不對稱的_______，分解為______,_______,_______三組對稱分量。
答案：答:正弦量;正序;負序;零序
3.平板電容器電容量的大小與_______,_______,_______有關。
答案：答:極板麵積; 極板間距離;介質材料
4.L、C正弦波振蕩器的品質因數是振蕩回路的_______與_______的比值,即_______。
答案：答:XL; R; ωL/R
5.直流控製及保護回路由_______母線供電，燈光信號回路由_______母線供電;合閘回路由_______母線供電。
答案：答:控製; 信號; 合閘
6.電容式重合閘中的_______繼電器是啟動元件，_______繼電器是執行元件，_______使執行元件動作，發出合閘脈衝。
答案：答:時間 ; 中間 ; 電容器
7.低電壓回路上帶電工作，工作人員_______不得_______接觸_______線頭。
答案：答:人體; 同時; 兩根
8.在保護盤或控製盤上工作，應將_______設備與_______設備以明顯的_______隔開。
答案：答:檢修; 運行; 標誌
9.在電流互感器二次回路上工作，用短路二次繞組的短路線，必須是短路片或_______，嚴禁用_______纏繞。
答案：答:短路線; 導線
10.功率方向繼電器是方向電流保護的主要元件，其作用是判斷_______功率的_______。
答案：答:短路; 方向
11.三相對稱，同名相的電流和電壓同時加入功率方向繼電器，繼電器中的電流和電壓正好相差_______，這種接線稱90°______。
答案：答:90° 接線
12.變壓器的中性點直接接地，故障點的_______電壓_______零。
答案：答:零序 等於
13.係統發生故障時，電流會_______，特別是短路點與電源間直接聯係的電氣設備上的電流會_____增大，電壓會_______，故障相的相電壓或_______電壓下降，離故障點越近，_______越多。
答案：答:增大; 急劇; 降低; 相間; 下降
14.係統發生故障時，係統頻率會_______或_______，電流和電壓_______角也會發生變化。
答案：答:降低; 升高; 相位
15.不得將運行中變壓器的_______保護和_______保護同時停用。
答案：答：瓦斯;差動
16.變電所內電氣設備的定期運行03manbetx 有_______03manbetx 和_______分析兩種。
答案：答：綜合;專題
17.變壓器的分接開關接觸不良，會使繞組的三相______不平衡。
答案：答：直流電阻
18.如果是二次回路故障導致重瓦斯保護誤動作，使變壓器跳閘，應將重瓦斯保護______，將變壓器________。
答案：答：退出運行;投入運行
19.遇有電氣設備著火時，應立即將_______的電源__________，然後進行_______。
答案：答：有關設備;切斷;滅火
20.用搖表測量主設備絕緣，應由________，測量用的導線應使用_______，其端部應_________。
答案：答：兩人擔任、絕緣導線、有絕緣套
21.我國電力係統10kV及以下供電和低壓電力用戶電壓允許偏差為額定電壓的________。低壓照明用戶為額定電壓的__________。
答案：答：±7%、+5%、-10%
22.在保護盤或控製盤上工作，應將_________設備與_________設備以明顯的________隔開。
答案：答：檢修、運行、標誌
23.在發生故障時，故障設備和某些非故障設備由於通過很大_______電流而產生___________和電動力，使設備遭到___________和損傷。
答案：答：短路、熱效應、破壞
24.變壓器的絕緣部分，可分為_______和_______兩部分。
答案：答：內絕緣、外絕緣
25.要求電氣設備接頭在長期通過額定電流時，__________不超過一定的數值，當通過短路電流時，要有足夠的_______和_________。
答案：答：溫度、熱穩定、動穩定
26.斷路器事故跳閘時，啟動_________信號_______________信號。發生其他故障及不正常運行狀態時，啟動_____________信號。
答案：答：事故、位置、預告
27.直流控製及保護回路由___________母線供電，燈光信號回路由________母線供電,合閘回路由________母線供電。
答案：答：控製、信號、合閘
28.多油斷路器的絕緣主要由_____________、_____________、____________三部分組成。
答案：答：絕緣油、套管、絕緣拉杆
29.配電室母線排之間經常作用著____________力或___________。
答案：答：吸引、排斥
30.多油斷路器中的油起_________和_________作用，少油斷路器中的油起__________作用。
答案：答：滅弧、絕緣、滅弧
31.兆歐表測量端的符號是______，地端符號是_________，屏蔽端符號是__________。
答案：答：L、E、G
32.新安裝的設備應有_______試驗報告，大修後應有______試驗報告，預防性試驗應按_________進行。
答案：答：交接、檢修後、周期
33.當斷路器的遮斷容量達不到其安裝地點短路容量的要求時，應采取__________、___________、___________三種措施中的一種。
答案：答：降低安裝地點的短路容量;更換大容量斷路器;對斷路器進行增容改造。
34.避雷器的引線，若采用銅導線，其__________不應小於________mm2 ，若采用鋁導線時，其_______不應小於________mm2 。
答案：答：截麵積、16、截麵積、25
35.在額定電壓500V以下的電路中，使用的各種_______，一般稱為______用電設備。
答案：答：用電設備、低壓
36.差動保護的缺點是：對變壓器內部不嚴重的_________短路故障，反映不夠_________。
答案：答：匝間、靈敏
37.係統正常運行時，因係統中出現過負荷,係統_________和_______短路時，不會出現零序分量。
答案：答：振蕩、相間
38.由於電氣設備過負荷、電網過電壓，尚未發展成故障時，稱為電網______工作狀態。
答案：答：不正常
39.係統全部或部分停電，正常運行遭到_____，造成對用戶________、設備________，稱為係統事故。
答案：答：破壞、停電、損壞
五、問答題
1.什麼叫過渡過程?
答案：答：當電路中有儲能元件時，從一個穩定狀態轉換到另一個穩定狀態，就需要經過一段時間，或者說要經過一個過程。這個過程就叫過渡過程，也叫暫態過程。
2.什麼叫中性點位移?
答案：答：當星形連接的負載不對稱時，如果沒有中線，或中線阻抗較大，就出現了中性點電壓，這樣的現象就叫做中性點位移。
3.導線的電暈是怎樣產生的?
答案：答：不平滑的導線會產生不均勻電場。在不均勻電場中曲率半徑小的電極附近，當電壓升高到電暈起始電壓後，由於空氣遊離會發生電暈放電，在電極附近就出現了一層電暈層。因為在電暈層的外圍電場很弱，不會發生碰撞遊離，電暈層外圍的帶電粒子基本上都是離子，這些離子便形成了電暈放電電流。
4.空載線路為什麼會出現未端電壓升高?
答案：答：對輸電線路而言，除線路感性阻抗外，還有線路對地電容，一般線路的容抗遠大於線路的感抗，在無負荷電流情況下，回路中將流過容性電流，由於線路感抗上的壓降與線路容抗上的壓降反向，故線路未端將有較大電壓升高。
5.什麼是斷路器的橫吹滅弧方式?
答案：答：橫吹式滅弧方式，開關有橫吹滅弧室，在分閘時動靜觸頭分開產生電弧，其熱量將油氣化分解，使滅弧室內的壓力急劇增高，此時氣墊受壓縮，儲存壓力，當動觸頭繼續運行，噴口打開時，高壓力的油和氣自噴口噴出，橫吹式電弧，使電弧拉長冷卻而熄滅。
6.二次回路識圖原則是什麼?
答案：答、二次回路識圖原則是：(1)全圖：從上往下看，由左往右看;(2)各行：從左往右看;(3)電源：先交流後直流，從正電源至負電源;
7.變壓器運行中有哪些損耗?與哪些因數有關?
答案：答、變壓器功率損耗可分為兩部分，即固定損耗與可變損耗，固定損耗就是空載損耗，空載損耗可分為有功損耗和無功損耗兩部分。有功損耗基本上是鐵芯的磁帶損耗和渦流損耗。無功損耗是勵磁電流產生的損耗，可變損耗就是短路損耗，也分為有功損耗和無功損耗兩部分。有功部分是變壓器原副繞組的電阻通過電流時產生的損耗，無功部分主要是漏磁通產生的損耗。
8.何謂定時限過電流保護?
答案：答：為實現過流保護的選擇性，將線路各段的保護運行時限按階梯原則整定，即離電源越近的時限越長，繼電保護的動作時限與短路電流的大小無關，采用這種動作時限方式的過電漢保護稱為定時限過流保護。
9.為什麼新安裝或大修後的變壓器在投入運行前要做衝擊合閘試驗?
答案：答：切除電網中運行的空載變壓器，會產生操作過電壓。在小電流接地係統中，操作過電壓幅值可達3～4倍的額定相電壓;在大電流接地係統中，操作過電壓的幅值也可達3倍的額定相電壓。所以，為了檢驗變壓器的絕緣能否承受額定電壓和運行中的操作過電壓，要在變壓器投入運行前進行數次衝擊合閘試驗。另外，投入空載變壓器時會產生勵磁湧流，其值可達額定電流的6～8倍。由於勵磁湧流會產生很大的電動力，所以做衝擊合閘試驗還是考核變壓器機械強度和繼電保護是否會誤動作的有效措施。
10.連接組別不同的變壓器為什麼不允許並聯運行?
答案：答：當聯接組別不同的變壓器並聯時，變壓器的副邊電壓相位就不同至少相差30°因此會產生很大的電壓差，在這個電壓差作用下將出現很大的環流。例如在二次電壓相位差180°時，環流可達額定電流的20倍，因此聯接組別不同的變壓器是絕對不允許並列運行的。
11.變壓器保護出口的中間繼電器觸點為什麼要串接電流線圈?
答案：答：變壓器保護出口的中間繼電器觸點串接電流線圈的目的是防止保護動作後接點抖動、振動或因閉合時間太短而不能使斷路器跳閘，尤其瓦斯繼電器的接點是水銀接點，更容易發生上述現象。所以保護出口通常采用觸點串接電流線圈的自保持方式，在故障時觸點閉合，電流線圈帶電產生自保持，保證斷路器能可靠地跳閘。
12.高壓斷路器的分合閘緩衝器的作用是什麼?
答案：答：分閘緩衝器的作用是，防止因彈簧釋放能量時，產生的巨大衝擊力損壞斷路器的零部件，合閘緩衝器的作用是，防止合閘時衝擊力使合閘過深而損壞套管。
13.什麼是自動重合閘?它的作用是什麼?
答案：答：當斷路器跳閘後，能夠不用人工操作而很快使斷路器自動重新合閘的裝置叫自動重合閘。
由於被保護線路的故障多種多樣，特別是架空線路的故障常是瞬時性的，如瓷瓶閃絡、線路被金屬物搭連、短路後金屬物被燒斷脫落等，故障消失後，隻要將斷路器重新迅速合閘便可恢複正常運行，避免因停電造成損失。
14.直流係統在變電站起什麼作用?
答案：答：直流係統在變電站中為控製、信號、繼電保護、自動裝置及事故照明等提供可靠的直流電源，還為操作提供可靠的操作電源。直流係統的可靠與否，對變電站的安全運行起著至關重要的作用，是變電站安全運行的保證。
15.為什麼降壓變壓器的低壓繞組在裏邊，而高壓繞組在外邊?
答案：答：這主要是從絕緣方麵考慮的。因為變壓器的鐵芯是接地的，低壓繞組靠近鐵芯，容易滿足絕緣要求。若將高壓繞組靠近鐵芯，由於高壓繞組的電壓很高，要達到絕緣要求就需要很多絕緣材料和較大的絕緣距離，既增加了繞組的體積，也浪費了絕緣材料。另外，把高壓繞組安置在外麵也便於引出到分接開關。
16.電壓過高對運行中的變壓器有哪些危害?
答案：答：01manbetx 規定運行中的變壓器的電壓不得超過額定電壓的5%。電壓過高會使鐵芯的激磁電流增大，有時會使鐵芯飽和，產生諧波磁通，使鐵芯的損耗增大並過熱。過高的電壓還加速變壓器的老化，縮短變壓器的使用壽命，所以運行中變壓器的電壓不能過高。
17.為什麼要從變壓器的高壓側引出分接頭?
答案：答：通常無載調壓變壓器都是從高壓側引出分接頭的。這是因為考慮到高壓繞組繞在低壓繞組外麵，焊接分接頭比較方便;又因高壓側流過的電流小，可以使引出線和分接開關載流部分的載麵小一些，接觸不良的問題也較容易解決。
18.油斷路器切斷故障的次數達到規定次數時，為什麼要將重合閘停用?
答案：答：油斷路器切斷故障達到一定次數時，絕緣油中就會混進大量的金屬粉末，在電弧的高溫作用下，變成金屬蒸氣，使斷路器的滅弧能力降低。此時如果不停用重合閘，當線路發生永久性故障時，斷路器重合後再切除故障易發生爆炸。
19.檢修斷路器時，為什麼必須把控製回路斷開?
答案：答：檢修斷路器時，如果不斷開控製回路，會危及人身安全，並可能造成直流接地、短路，甚至造成保護誤動和拒動，引起係統故障。所以必須斷開二次回路。
20.真空斷路器的屏蔽罩有什麼作用?
答案：答：(1)在燃弧時，冷凝和吸咐了觸頭上蒸發的金屬蒸汽和帶電粒子，不使其凝結在外殼的內表麵，增大了開斷能力，提高了容器內的沿麵絕緣強度，同時防止帶電粒子返回觸頭間隙，減少發生重燃的可能性;
(2)改善滅弧室內電場和電容的分布，以獲得良好的絕緣特性。
21.什麼叫反擊?
答案：答：當用於保護變電所的避雷針(線)受雷擊後，它的對地電位可能很高，若它們與被保護設備之間的絕緣距離不夠，就有可能在避雷針(線)與被保護設備之間發生放電，這種現象叫做反擊。
22.用兆歐表測量大容量的絕緣試品前應注意什麼?
答案：答：用兆歐表測量大容量的絕緣試品前，應先將被試設備充分放電。在停止測量前應先斷開兆歐表與被試品連接的線路，然後才能停止搖動手柄，以防止反充電使表計損壞。測量結束後，應立即將被試品充分放電。
23.變壓器差動保護回路中產生不平衡電流的因素有哪些?
答案：答：(1)變壓器勵磁湧流的影響;
(2)電流互感器變比與變壓器變比不完全吻合而產生的影響;
(3)因高、低壓側電流互感器形式不同產生的影響;
(4)變壓器有載調壓的影響。
24.斷路器操作把手上的“5━8”、“6━7”、“2━4”各是什麼觸點?它們在操作把手的什麼位置時接通?什麼位置時斷開?
答案： 答：“5━8”是合閘觸點，在“合閘”位置接通，“合閘後”位置斷開;
“6━7”是跳閘觸點，在“跳閘”位置接通，“跳閘後”位置斷開;
“2━4”是重合閘放電觸點，在“預備跳閘”及“跳閘後”位置接通，“預備合閘”位置斷開。
25.低周減載裝置的作用是什麼?
答案：答：分級是按用戶的重要程度決定的。為了保證係統的穩定，在周波下降時應先將次要用戶的電源斷開,以保證向重要用戶連續供電。
26.停用線路自投裝置時為什麼要先斷開直流電源?後斷開交流電源?
答案：答：線路自投裝置通常是用接在交流回路中的電壓繼電器的無壓接點啟動的，如果在末斷開直流電源之前就將交流電源斷開，會造成自投裝置的誤動作，所以在停用線路自投裝置時，必須先斷開直流電源，然後再斷開交流電源。
27.Y,d-11接線的變壓器對差動保護用的電流互感器有什麼要求?
答案：答：Y,d-11接線的變壓器，其兩側電流相差330°，若兩組電流互感器次級電流大小相等，但由於相位不同，會有一定差電流流入差動繼電器。為了消除這種不平衡電流，應將變壓器星形側電流互感器的二次側結成三角形，而將三角形側電流互感的二次側結成星形，以補償變壓器低壓側電流的相位差。
28.在什麼情況下，需將運行中的變壓器差動保護停用?
答案： 答：變壓器在運行吸以下情況之一時應將差用保護停用：
(1)差動二次回路及電流互感器回路有變動或進行校驗;
(2)繼電保護人員測定差動向量及差壓;
(3)差動電流互感器一相斷線或回路開路;
(4)差動回路出現明顯的異常現象;
(5)誤動跳閘。
29.為什麼10KV隔離開關的每一相常用兩個刀片?
答案：答：根據電磁原理，在兩根平行導線中通過同向電流時，會產生相互吸引的電磁力。在發生故障時，隔離開關同一相上的兩個刀片會通過很大的電流，電磁力使兩個刀片緊緊地夾住靜觸頭，降低了接觸電阻，使刀片不會因流過大電流而發熱熔焊。同時刀片也不會因電動力作用脫離靜觸頭引起電弧、造成相間短路的可能。在正常操作時，因為刀片中不流過電流或隻流過很小的電流，所以操作時隻需克服刀片兩側彈簧壓力造成的摩擦力，就可以順利地操作。
30.為什麼要在變壓器的差動保護投入前帶負荷測相量和繼電器差壓?
答案：答：因為變壓器差動保護按環流原理構成，對繼電器及各側電流互感器有嚴格的極性要求。為了避免二次接線及變比錯誤，要在投入前作最後一次檢查。測量相量和三相繼電器差壓，用以判別電流互感器的極性及繼電器接線和變比是否正確，保證在正常情況下差動回路電流平衡，不致於誤動;在內部故障情況下，使差動保護能正確可靠地動作。
31.10KV三相五柱電壓互感器的開口三角處為什麼要並接電阻?
答案：答：10KV三相五柱式電壓互感器在運行中，當一相接地或雷雨時由於鐵磁諧振引起過電壓，往往使三相高壓保險熔斷，甚至將電壓互感器燒損。為了限製諧振過電壓，防止保險熔斷，燒毀電壓互感器，所以在三相五柱式電壓互感器開口三角處並接50～60Ω、50W左右的阻尼電阻。
32.為什麼6～15KV係統采用三相五柱式電壓互感器，而35KV係統采用三隻單相三繞相電壓互感器?
答案：答：6～15KV係統采用三相五柱式電互感器後，因為它的一次側中性點是不接地的，所以，既可以測量線電壓和相電壓，又可以用來監視電網絕緣和實現單相接地的繼電保護，且這種電壓互感器體積小、造價低你。如果35KV係統也采用三相五柱式電壓互感器，由於電壓等級較高，使電壓互感器不僅體積大，而且笨重，安裝和運輸都不方便。所以35KV係統采用三隻單相三線圈的電壓互感器，接線與三相五柱式電壓互感器相同。
33.母線電壓消失時應如何處理?
答案：答：發生母線電壓消失故障時，應根據儀表指示、信號繼電保護及自動裝置的動作情況來判斷母線電壓消失的原因，並處理之。
(1)因線路故障引起越級跳閘，使母線電壓消失時，應按斷路器拒動和保護拒動引起越級跳閘分別處理。
(2)因母線設備短路或由母線到斷路器間引線發生短路引起母線電壓消失時，應將故障母線隔離，將線路盡快倒至備用母母或無故障母線，恢複供電。
(3)若母線電壓消失是因母線保護及二次回路故障引起的，檢查設備無任何異常後，可用母聯斷路器向停電母線充電一次。
(4)單電源變壓站電源無電，本站斷路器、繼電保護及各電氣設備均無異常，可不進行任何處理及操作，通知當值調度員後，可等候來電，當變電站母線失壓後，值班人員應注意直流電壓變化。
34.電容式重合閘不動作的原因是什麼?
答案： 答：重合閘不動作的原因如下：
(1)重合閘失掉電源(指示燈熄滅);
(2)開關合閘回路接觸不良;
(3)位置繼電器的線圈斷線或接點接觸不良;
(4)重合閘內部的時間或中間線圈斷線和接點接觸不良;
(5)重合閘內部電容器或充電回路故障;
(6)重合閘信號線圈和重合閘壓板開路;
(7)防跳中間繼電器的常閉接點接觸不良;
(8)合閘保險熔斷，合閘接觸器損壞。
35.為什麼中央信號回路要加有自保持?
答案：答：衝擊繼電器靠脈衝電流啟動，使信號(預告信號或事故信號)回路動作。為使衝擊繼電器能重複動作，所以要求它在第一個脈衝信號動作後，立即返回，準備再次動作，此時，如果不加裝自保持回路，脈衝信號消失後，音響會立即中斷。為保護持續發出音響信號，不至於因衝擊繼電器的返回而停止，所以在啟動音響的中間繼電器的回路中加裝了自保持回路。
36.變電所有哪些防雷設施?各起什麼作用?
答案：答：變電所的防雷設施有避雷器、避雷針、進出線架設架空地線及裝設管型避雷器、放電間隙和接地裝置。
避雷器：防止雷電過電壓，即雷電感應過電壓和雷電波沿線侵入變電所的大氣過電壓，保護高壓設備絕緣不被破壞。
避雷針：防止直擊雷。
進出線架設架空地線及裝設管型避雷器：防止雷電直擊近區線路，避免雷電波直接入侵變電所損壞設備。
放電間隙：根據變壓器的不同電壓等級，選擇適當距離的放電間隙與閥型避雷器並聯(也有單獨用放電間隙的)，來保護中性點為半絕緣的變壓器中性點。
接地裝置：是防雷保護重要組成部分，要求它不僅能夠安全地引導雷電流入地，並應使雷電流流入大地時能均勻地分布出去。
37.工作許可人應負哪些安全責任?
答案：答：①負責審核工作票所列安全措施是否正確完備，是否符合現場條件;
②工作現場布置的安全措施是否完善;
③負責檢查停電設備有無突然來電的危險。
④對工作票中所列內容即使發生很小疑問，也必須向工作票簽發人詢問清楚，必要時應要求作詳細補充。
38.運行中的操作把手哪些檢查項目?
答案：答：運行中的操作把手的維護檢查項目有：
①應經常檢查操作把手與斷路器的位置、燈光、信號、儀表的指示是否對應。
②操作把手的導線應壓接牢固，多股線不應有破股支出;
③標號應齊全並與圖紙相符;
④手柄在盤麵上組裝牢固可靠操作靈活;
⑤應定期對操作把手進行清掃，防止在陰雨天受潮引起短路。
六、作圖題
1.畫出可逆磁力啟動器正反轉控製接線。
答案：
2.畫出三相不完全星形接線電流互感器接線圖。
答案：
3.畫出帶斷路器的雙母線接線,並標明用母聯代替某回路斷路器送電的電流路徑(要求:雙電源,四條引出線,Ⅰ母工作Ⅱ母備用)。
答案：
4.畫出小接地電流係統交流絕緣監視原理圖。
答案：

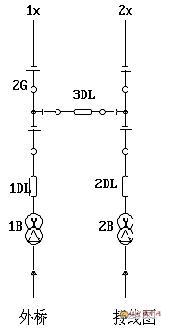

5.畫出變電所外橋接線圖。
答案：
