采掘探放水方案
目 錄
第一章 礦井概況―――――――――――――――――――――――
第二章 各施工地點工程概況――――――――――――――――――
第三章 礦井地質及水文地質概況――――――――――――――――
第四章 導水裂隙帶、隔水層厚度及突水係數計算―――――――――
第五章 探放水原則及方法―――――――――――――――――――
第六章 探放水鑽孔設計――――――――――――――――――――
第七章 探放水設備選型――――――――――――――――――――
第八章 探放水施工工序要求――――――――――――――――――
第九章管理機構及施工隊伍設置――――――――――――――――
第十章 主要安全技術措施―――――――――――――――――――
第十一章 水害應急預案及現場處置方案―――――――――――――
第十二章管理考核製度――――――――――――――――――――
第一章 礦井概況
一、簡述礦井位置、周邊開采情況、生產能力、采煤方法、掘進方式等。
二、根據礦井勘探地質報告，結合生產實際情況，闡述礦井煤層賦存狀況、主要地質構造(褶曲、斷層、陷落柱等)、水文地質情況、瓦斯含量等以及礦井所屬區域常年降水量、洪水水位、等自然地理情況的簡要敘述。
三、根據礦井綜合水文地質圖和礦井充水性圖，描述陷落柱導水情況，斷層導水情況，采空區積水量、湧水量，防水閘門位置，泵房、水倉、水泵數量及排水能力，排水管路，水溝的配套情況等。
附：綜合水文地質圖，礦井充水性圖。
四、屬帶壓開采礦井，要委托有資質單位進行帶壓開采評價，編製評價報告。在帶壓開采前，編製礦井帶壓開采方案，由總工程師組織審批。(帶壓開采定義：采用專門的技術和安全措施在石灰岩喀斯特含水層安全水頭範圍內開采其上的鄰近煤層)
第二章 各施工地點工程概況
一、各施工地點掘進工程概況：根據掘進施工設計圖，介紹施工目的、巷道名稱、斷麵、支護方式、設計長度、坡度、工期等。
附：施工設計圖。
二、周邊關係：詳細說明采掘各施工地點巷道周邊情況，煤柱尺寸，老空積水情況，以及是否有小窯采空區等。
第三章 礦井地質及水文地質特征
一、地質構造：描述礦井主要地質構造形態，褶曲、斷層、陷落柱等。
二、煤層：詳細說明該采掘煤層的埋藏深度、賦存狀況、厚度、結構、硬度等，並列表說明該煤層頂底板岩性、厚度、層節理及穩定性等特征，說明瓦斯湧出量、煤塵爆炸危險性、自燃發火傾向等。
附：煤岩層柱狀圖。
附：頂底板岩性特征表。
三、水文地質特征
1、地表水：說明大氣降水對礦井的影響程度。
2、含水層：根據鑽孔等地質資料，詳細描述各含水層的地層名稱、發育特征、水位標高、水壓、湧水量以及含水程度的強弱等。
3、采掘施工充水因素03manbetx ：03manbetx 本采掘煤層頂板岩層充水來源、補給關係、影響程度等。重點03manbetx 奧陶統石灰岩含水層水位、水壓對采掘施工安全的影響程度。
第四章 導水裂隙帶、隔水層厚度及突水係數計算
一、導水裂隙帶高度計算

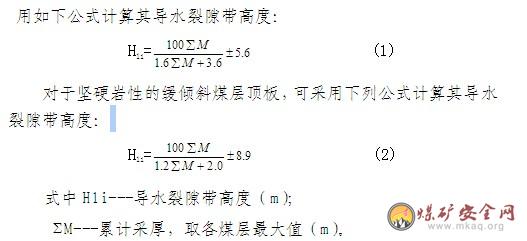

當含水層在開采煤層上部時，需要進行導水裂隙帶高度計算。根據《采礦工程設計手冊》，對於中硬岩的緩傾斜煤層頂板，可采用如下公式計算其導水裂隙帶高度：
公式中的±號表示中誤差。
說明：因各礦頂板賦存狀況、煤層厚度不同，上述兩個公式的計算結果可能與實際有一定誤差。實際生產中要對采空區冒落帶高度、導水裂隙帶高度加強觀測及統計03manbetx ，掌握第一手資料。
二、帶壓開采隔水層安全厚度檢驗計算
當含水層在開采煤層下部即帶壓開采時，需要進行隔水層安全厚度和突水係數檢驗計算。
1、針對各煤層不同的設計巷道，根據《煤礦防治水規定》的計算公式，依據承壓水的水量、水壓及其與工程的距離關係，進行隔水層安全厚度計算。
安全隔水層厚度計算公式(4—1)
式中t--安全隔水層厚度，m;
L--巷道底板寬度，m;
γ--底板隔水層的平均重度，MN/m3;
Kp--底板隔水層的平均抗拉強度，MPa;
p--底板隔水層承受的水頭壓力，MPa。
說明：按式(4-1)計算，如底板隔水層實際厚度小於計算值時，就是不安全的。本公式主要適用於掘進工作麵。
2、突水係數檢驗計算
針對各煤層不同的設計巷道，根據《煤礦防治水規定》的計算公式，依據底板隔水層承受的水壓、底板隔水層厚度，進行突水係數計算。
突水係數計算公式(4—2)
式中T--突水係數，MPa/m;
p--底板隔水層承受的水壓，MPa;
M--底板隔水層厚度，m。
說明：按式(4-2)計算，就全國實際資料看，底板受構造破壞塊段突水係數一般不大於0.06MPa/m，正常塊段不大於0.1MPa/m。本公式適用於掘進和回采工作麵。
三、積水區下掘進隔水煤(岩)柱的留設方案
巷道在水淹區下、老窯積水區下、含水層下掘進時，巷道與水體之間的最小距離不得小於巷道高度的10倍。
第五章 探放水原則及方法
一、探放水原則：嚴格執行“預測預報，有掘必探，先探後掘，先治後采”的探放水十六字方針。
1、在奧灰水或其它水體下部回采，必須進行導水裂隙帶高度計算，必要時設計合理的隔離煤柱尺寸。
2、在奧灰水或其它水體上部采掘(帶壓開采)，必須進行隔水層安全厚度和突水係數檢驗計算。
3、在有積水的采空區附近采煤時，要利用鑽孔先探放、疏降，後開采;或留設合理的隔離煤柱。
二、探放水方法
1、采用鑽探、三維物探，或者三維物探與鑽探結合的方法進行探水;利用鑽孔排放水。
2、研究是否需要利用本煤層巷道向下一煤層布置鑽孔提前勘探，探查預采煤層的水文及采空等情況。
第六章 探放水鑽孔設計方案
一、探放水鑽孔設計方案確定：根據不同設計巷道的具體地質情況以及回采工作麵的探放水需要，研究確定出最為科學合理的探放水鑽孔設計方案。
二、掘進探放水鑽孔設計圖：即探放水鑽孔斷麵、平麵、剖麵圖，要求比例適當、字跡清晰、參數標注齊全、計算準確。
三、掘進探放水鑽孔設計說明：結合設計圖，闡述說明鑽孔數量、深度、水平角度、仰俯角度、幫距、終孔距離、鑽孔施工順序，以及巷道允許掘進距離、超前掘進距離等。
四、回采工作麵的探放水設計要求與掘進工作麵的探放水設計要求相類似，應有三視圖，並進行必要的文字補充說明。
第七章 探放水設備選型
一、設備選擇：選擇礦山專用探水鑽機。
二、技術參數：說明鑽機有關技術參數、鑽孔直徑等。
第八章 探放水施工工序要求
一、探水施工工序：明確鑽機的檢修辦法，工作麵運輸方式，安裝固定方式，以及操作注意事項等。
二、放水施工工序：包括鑽孔出水後的彙報請示，製定放水措施，放水時流量、水壓的記錄，水情監視，有害氣體監測，放水後的封孔等。
三、探放水施工工序相關的具體內容及要求應在探放水措施中詳細敘述。
第九章管理機構及施工隊伍設置
一、探放水管理機構：列表說明各級相關管理機構，各職能部門的職責。
二、探放水專業施工隊伍：說明專業施工隊伍設置、人員配備、培訓上崗等。
第十章 主要安全技術措施
此部分包括操作人員的培訓上崗，探放水措施的貫徹執行，施工過程中技術與安全方麵的監督管理，發生透水征兆時撤人措施，探放老空水安全技術措施，瓦斯突出征兆及撤人措施等，通風及有害氣體檢測措施等。
第十一章 水害應急預案及現場處置方案
根據礦井實際，編製采掘水害應急預案和現場處置方案。
