王家焉煤礦錨杆支護設計更改方案

　　王家焉煤礦錨杆支護設計更改方案

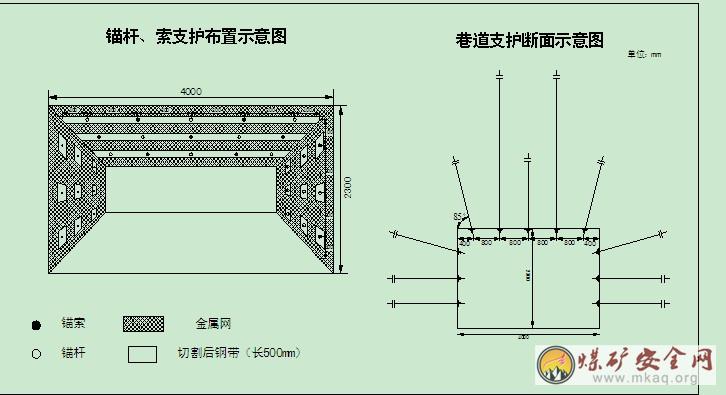

　　根據上級主管部門文件精神，掘進工作麵施工作業時必須堅持“有掘必探”的探放水原則，有效的降低了掘進量。由於我礦井田內現采掘布置失調，需更改現掘進工作麵的錨網支護布置，原掘進巷道斷麵積為9.2 m2，寬4.0m，高2.3m，錨杆、索布置如圖1—1。

圖1-1

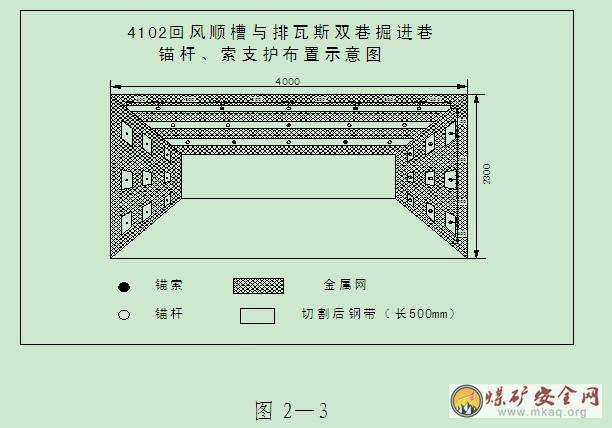

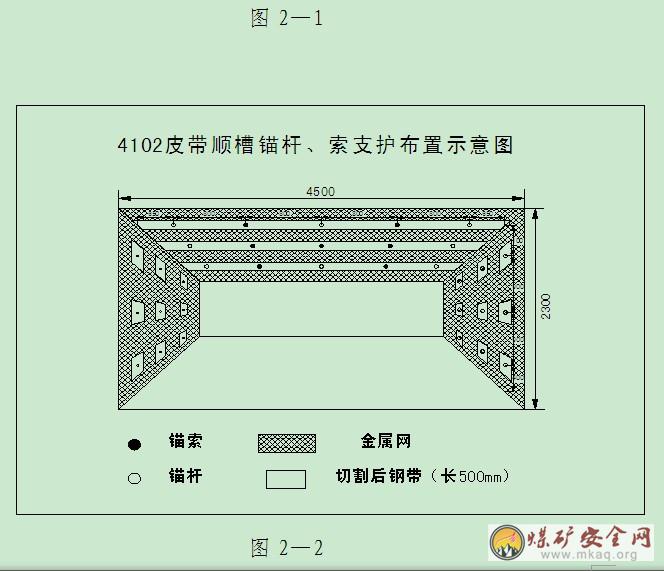

　　現掘進三條上山巷與4102皮帶順槽巷及計劃，三條上山巷與4102回風順槽與排瓦斯巷雙巷掘進斷麵積均為9.2m2，即寬4.0m，高2.3m;錨索布置改變為排間隔1、2根,間排距800×800mm。4102皮帶順槽斷麵積10.4m2，寬4.5m，高2.3m，錨索布置排間隔2、3根。有效地加快了掘進進度，盡可能地使采掘銜接合理布置。如圖2—1、圖2—2、圖2—3。

　　　　錨杆索支護計算：
　　　　4#煤層偽頂為頁岩厚度0.2m，直接頂為砂質泥岩厚度為1.2m，3#煤層厚度1.4m，老頂為灰黑色中細粒砂岩厚度5m。
　　　　L>L1+L2+L3
　　　　式中：
　　　　L─錨杆總長 m
　　　　L1─錨杆外露長（鋼帶厚度+托板厚度+螺母厚度+0.02m～0.03m，頂錨杆外露長度取50mm）
　　　　L2有效長度（頂錨杆免壓拱高）
　　　　L3錨杆深入岩層內深度（頂錨杆取800mm）
　　　　普氏免壓拱高
　b=[B/2+Htan(45°－W幫/2)] f頂
　　　　f頂─頂板岩石普氏係數 p取2
　　　　W幫─兩幫圍岩的內摩擦角取60°
　　　　b=[4000/2+2300×tan(45°－60°/2)] /2=1308.1mm
　　　　依據上述公式計算得出
　　　　L=1337.5mm+800mm+500mm=2187.5mm
　　　　L=2200≥2187.5mm
　　　　固掘進巷道頂錨杆長度取2200mm；錨索長度取5000mm。

錨杆支護設計更改方案














　　　　　山西柳林
　　　　　王家焉煤礦有限公司
