防突預測圖編製基本規定
防突預測圖編製基本規定
總 則
防突預測圖是淮南礦業集團在國內外首創並用於指導現場日常防突工作的一種圖紙，它以突出煤層瓦斯地質圖為基圖，較全麵反映了采掘工程範圍內的煤層賦存、瓦斯地質、巷道布置、防突體係等綜合內容。為規範集團公司防突預測圖編製，製定規定如下：
第一條 下列工作麵必須編製防突預測圖：
(一)突出煤層突出危險區或地質構造複雜區內的采煤工作麵。
(二)突出煤層突出危險區、威脅區的煤巷掘進工作麵。
(三)要求編報揭煤設計的石門(井筒)揭煤工作麵。
(四)瓦斯湧出異常的煤巷掘進工作麵。
(五)首采保護層的被保護層掘進工作麵。
第二條 防突預測圖繪製範圍
(一)采煤及掘進工作麵一般為采、掘工作麵設計圈定範圍。
(二)石門(井筒)揭煤工作麵一般為距所揭煤層頂(底)板法距30m，石門(井筒)兩側各30m。
第三條圖紙尺寸、比例
(一)突出危險掘進工作麵根據巷道設計長度確定圖紙長度，基本寬度為440mm;比例：平麵圖按1：1000，剖麵圖水平方向按1：1000，垂直方向按1：500。
(二)石門揭煤工作麵送報圖紙比例、尺寸可與揭煤防突設計圖紙—致。
第四條 圖紙要求
(一)圖紙以突出煤層瓦斯地質圖為基圖，巷道壓茬關係清楚，不同煤層巷道采用不同顏色線條，待掘巷道用虛線標繪。

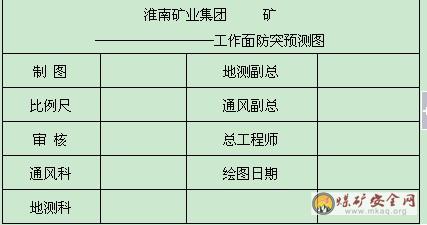

(二)防突預測圖采用電子版編製，卷標上應有工作麵名稱、繪圖日期及礦總工程師等負責人簽字(卷標內容見附下圖)。
第五條 防突預測圖標注的主要內容
(一)石門(包括井筒)揭煤工作麵
1、前探孔、測壓孔、措施孔設計及施工參數表，平、剖麵布置圖;
2、測壓及煤樣測定值;
3、最新的層位、煤層賦存及前方(周圍)構造預計平、剖麵圖。
4、對本麵有動壓影響的采掘麵(鄰近層層間距≤80m的采煤工作麵、鄰近層層間距≤30m的掘進工作麵、本煤層周邊100m範圍的采掘頭麵)，必須標注采掘方向、預計月推進度。
(二)煤巷掘進工作麵
1、迎頭100m、巷道兩側30~50m範圍內已揭露的地質構造及預計，斷層產狀要素及符號，斷煤交麵線，主要斷層編號、褶曲軸線。
2、防突措施局部放大平、剖麵圖。
3、施工過程的所見構造，瓦斯湧出異常點、每30m最大突出預報指標測定值。
4、上月掘進進度，月末迎頭最新測量點號、標高。
5、鄰近區瓦斯湧出量等值線及超標的突出預報指標測定值，附近的突出點和瓦斯壓力值。
6、能反應本煤層上方至少80m、下方至少50m內的煤層綜合柱狀圖。
7、工作麵局部通風係統，抽采基本情況，重要的安全防護設施(壓風自救硐室、反向風門等)、放炮地點及局扇的安設位置。
8、被保護範圍，卸壓影響範圍，應力集中區。
9、周圍可能造成本掘麵集中應力的采掘麵(鄰近層層間距≤80m的采煤工作麵、鄰近層層間距≤30m的掘進工作麵、本煤層周邊100m範圍的采掘頭麵)，必須標注采掘方向、預計月推進度。
(三)采煤工作麵
1、防突措施局部放大平、剖麵圖。
2、鄰近區瓦斯湧出量等值線及超標的突出預報指標測定值，附近的突出點和瓦斯壓力值。
3、被保護範圍，卸壓影響範圍，應力集中區。
4、礦壓可能影響到的周圍正在作業的采掘頭麵。
5、煤層綜合柱狀圖，圖中應同時反應出本煤層與上、下鄰近層之間準確層位關係。
6、工作麵局部通風係統，抽采基本情況、重要的安全防護設施(壓風自救硐室、反向風門等)、放炮地點等。
7、開采線、停采線及遺留煤柱位置和集中應力影響範圍。周圍對本采麵有動壓影響的采掘頭麵(鄰近層層間距≤80m的采煤工作麵、鄰近層層間距≤30m的掘進工作麵、本煤層周邊100m範圍的采掘頭麵)，必須標注采掘方向、預計月推進度。
(四)其它需標注內容
1、圖例
2、通風、瓦斯、防突措施基本情況表
3、通風設施、風流路線等，其編製應符合礦井通風係統圖編製標準。
