斜巷運輸安全設施安裝使用標準

斜巷運輸安全設施安裝使用標準
一、阻車器的安裝
1.安裝位置在斜巷上平台距離變坡點1-2m處；
2.阻車器轉動靈活，並能自動複位，處於常閉狀態；
3.阻車器中心與軌道中心一致；
4.阻車器（阻碰頭式）卡爪高度距離軌麵不低於300mm。
5.氣動或電動阻車器由生產技術部統一繪製圖紙，機電運輸組加工並安裝。
二、擋車杠安裝標準
1.擋車杠原則上采用11#礦用工字鋼焊接製作，寬度400mm，加工依據生產技術部設計的標準圖紙進行，擋車杠長度應滿足在斜巷中安裝與巷道底板的夾角在45°-60°之間；
2.擋車杠安裝位置(底端)分別在距離斜巷上平台變坡點下方略大於一列車的位置和下平台變坡點上方略大於一列車的地方；
3.擋車杠中心線應與軌道中心線重合，其偏差不得大於200mm，擋車杠常閉時(底端)距離軌麵的高度不得超過250mm，打開時高度不得低於1.6m；
4.斜巷長度不超過20m的巷道，將上下平台擋車杠聯鎖；超過20m時必須分開安裝上、下車場擋車杠；
5.斜巷長度超過100m的巷道，上車場必須安裝聯鎖擋車杠。其中，上平台擋車杠在常閉狀態下底端距離變坡點4-5m，下擋車杠安裝位置在變坡點下方略大於一列車的位置；若斜巷長度大於200m時，必須在巷道中部安裝自動防跑車裝置，並且巷道每延長200m相應增加一套自動防跑車裝置；
6.特殊地點需安裝4寸鋼管製作的擋車杠時，使用單位需寫出申請報告，經生產技術部、安檢科及相關領導審批同意後，方可進行安裝。

三、擋車杠、驅動汽缸及固定滑輪的安裝：
（1）當巷道頂板岩石穩定不破碎時，擋車杠或牽引汽缸的安裝可在巷道頂板打高強度錨杆，錨杆深度1.8m，將擋車杠或牽引汽缸固定盤固定在巷道頂板上，固定盤與巷道頂板貼實；
（2）擋車杠牽引鋼絲繩及聯動擋車杠限位鋼絲繩直徑應在12.5毫米以上，且長度適中，確保擋車杠落下時緊貼底板，抬高時不低於1.6米。
（3）牽引汽缸固定在起吊滑輪前方2－3米處，起吊滑輪固定點位置與鋼絲繩在擋車杠上的固定點的連線與閉合狀態下的擋車杠呈垂直狀態(見附圖一)。

(4)當巷道頂板岩石破碎時，擋車杠或牽引汽缸的安裝可在巷道頂板打錨索，將擋車杠或牽引汽缸固定盤固定在巷道頂板上，固定盤與巷道頂板貼實；
(5)當架棚巷道頂板無法打錨索時，可采用Φ20圓鋼、10mm厚鋼板加工2個梁卡，分別把固定盤兩端與棚梁卡緊，同時用Φ15.5以上的鋼絲繩將該梁與其上、下方相鄰的2根棚梁穿在一起，並用繩卡連接、卡牢，形成三棚聯鎖。
四、其它規定
1、軌道經常性停車點(包括各采掘區組臨時停車卸料點、清理水倉停車點等)，需在停車點以下4-5m處安裝一道臨時擋車杠，臨時擋車杠可使用Φ15.5以上的鋼絲繩套與11#工字鋼或15kg以上軌道連接、卡牢後固定在巷道頂板，擋車杠與巷道成45°-60°夾角。同時，在停車點礦車下方的軌道上，安裝軌道阻車裝置，阻車裝置可采用M24螺栓固定在軌道上，阻車裝置必須能穩定可靠地阻住礦車車輪，見附圖。

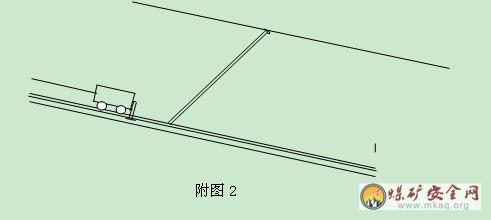

2、巷修巷道：需在巷修點以下4-5m處安裝一道臨時擋車杠，臨時擋車杠可使用Φ15.5以上的鋼絲繩套與11#工字鋼或15kg/m以上軌道連接、卡牢後固定在巷道頂板，擋車杠與巷道成45°-60°夾角。同時，在停車點礦車下方的軌道上，安裝軌道阻車裝置，阻車裝置可采用M24螺栓固定在軌道上，阻車裝置必須能穩定可靠地阻住礦車車輪，見附圖2。

3、所有保險杠、保險閘、保險門、阻車器應經常處於關閉狀態，隻有在礦車通過時才能由把鉤工操作，按規定的距離升起或落下。
4、斜巷按約200米/道加裝防跑車裝置並保持靈敏可靠狀態。
5、手動擋車杠配重吊桶的加工由生產技術部繪製標準圖紙，機電運輸組按圖加工；吊桶應懸掛在方便把鉤工安全操作的地點，但不得懸掛在行人道上，影響行人通過。
