東主斜井明槽開挖作業規程
目 錄
一、工程概況………………………………1
二、地質及水文情況………………………1
三、施工方法………………………………1
四、勞動組織及循環圖表…………………5
五、技術標準及質量要求…………………7
六、施工安全要求…………………………8
七、文明施工………………………………、
一、工程概況

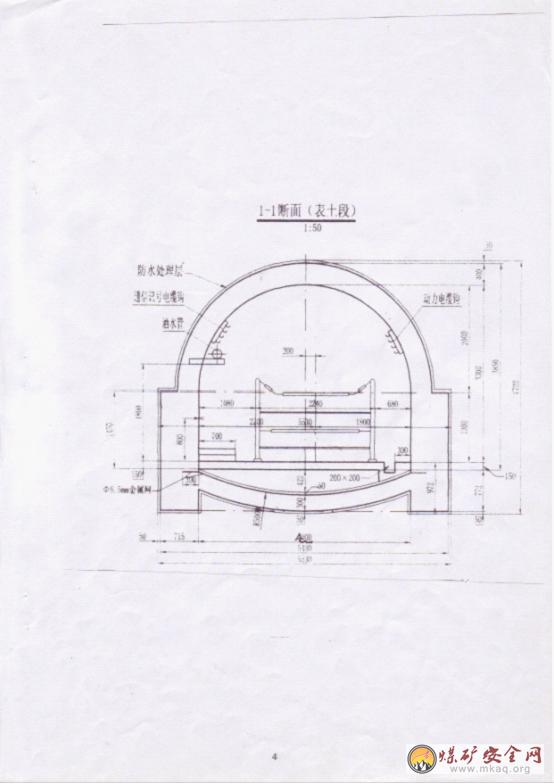

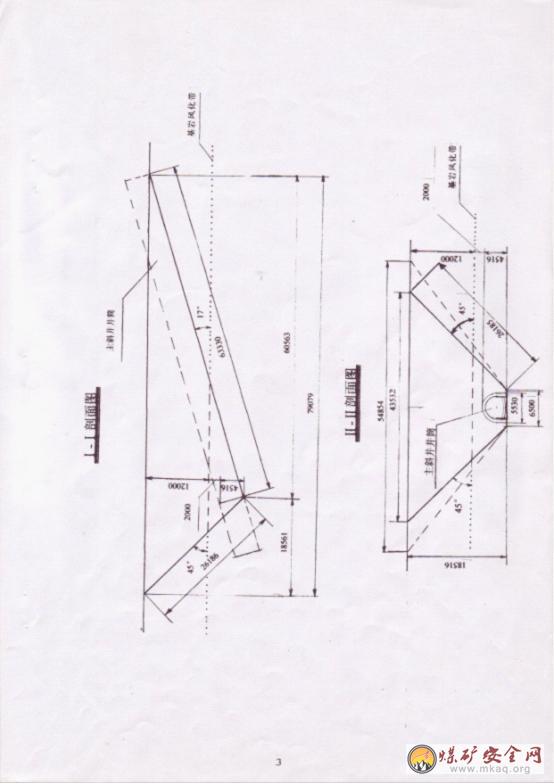

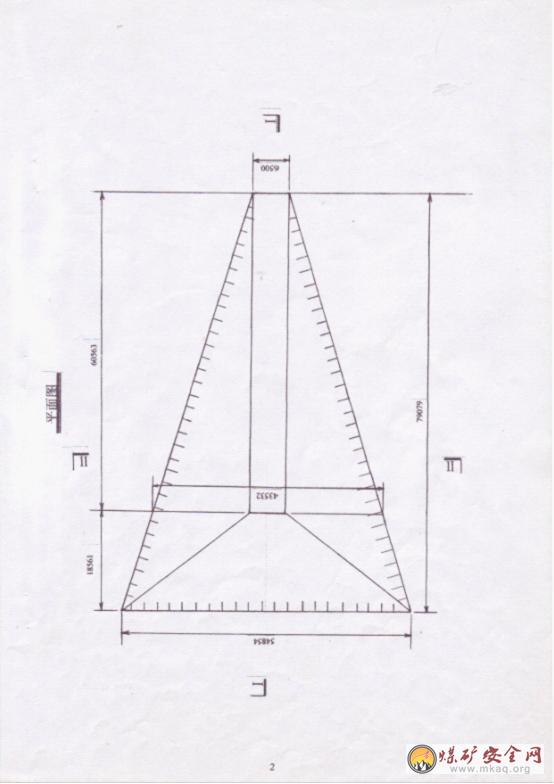

寧夏棗泉煤礦東主斜井井筒坡度17°，明槽上口長度為79.079M,寬度為54.854M,底口長63.33M,寬度為6.5M,開挖深度0-18.516M,邊坡坡度45°仰坡斜長26.2M,開挖量16558.1M3,回填量15357M3,明槽段采用直牆半圓拱形,淨寬4M,淨高3.3M,淨麵積11.44M2;支護形式為：表土段采用混凝土預製塊砌镟,拱部厚度為400mm,牆體厚度為715mm,防水層厚度為50mm,底部反底拱為300mm的混凝土預製塊砌镟,上鋪Φ6.5mm金屬網,網孔150×150mm,用50mm混凝土固定與兩側牆基連成整體,反底拱上用黃土夯實,巷道用現澆混凝土鋪底厚度150mm,風化基岩段也采用混凝土預製塊砌镟支護;拱部和牆部均為400mm,反底拱處理與表土段相同,右側有水溝規格為200×200mm,左側有台階規格為425×700×130mm鋪底層厚度為150mm(詳見附圖).
二、地質及水文情況
明槽段穿過的地層主要是:鬆散沙土層和風化基岩帶,預計明槽段基本無湧水現象.
三、施工方法
明槽表土段挖掘采用臂長9.9米,鬥容一立方米的CAT320B型挖掘機挖掘,自卸車排土,挖掘機和汽車下坑作業,施工時根據實際邊坡穩定情況采取支撐加固發或台階加板法護坡,減少開挖和回填量,待挖到基岩風化帶挖掘機挖不動時采用分段從上向下的順序,分次打眼爆破裝運,爆破時實行鬆動無飛石爆破,裝藥量控製在每立方米實體岩石0.3kg炸藥(雷管采用火雷管，炸藥采用2#岩石硝銨炸藥),待挖到井筒頂部進入基岩風化帶2米以上並進入暗洞4-6米後停止挖掘.
明槽與暗硐銜接段的施工方法。明槽挖掘後進入暗硐視圍岩性質及穩定情況，在圍岩基本穩定的情況下采用全斷麵一次挖掘法，用風鎬直接挖掘，在風鎬挖掘困難時采用風鎬與爆破相結合進行施工，即在掘進巷道輪廓內預留500-800mm進行打眼爆破，爆破時采用多打眼少裝藥鬆動爆破。眼深1-1.5米進行放小炮，爆破後小於掘進斷麵進行風鎬刷至達到設計尺寸，采用短掘短支，掘支長度為1-3米夠一架砌一架。當岩層鬆散穩定性差的條件下采用導硐法施工，先挖掘兩幫待挖到1-2米時開始砌兩幫牆體。待牆體砌好後再挖掘中間剩餘部分，最後再砌拱部。

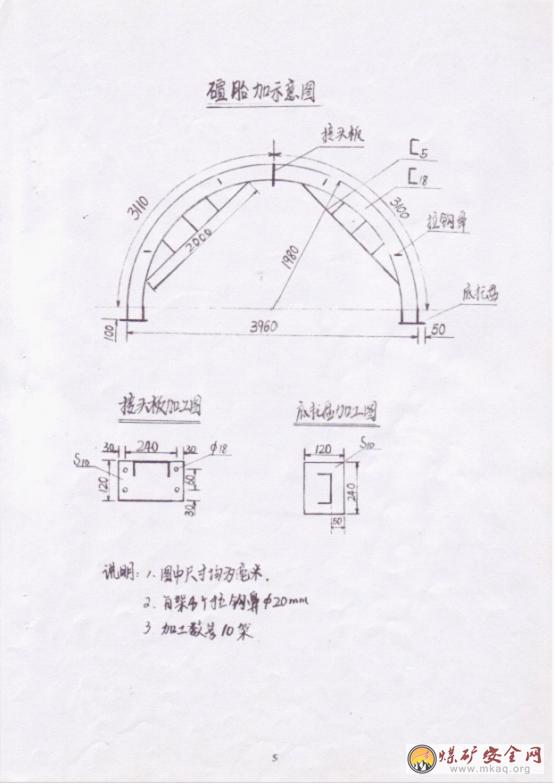

明槽挖完後,開始從下往上挖基礎然後砌镟.砌镟采用剛镟骨、鐵镟板從下向上分段砌築,砌镟時首先把基礎找到實底後方可砌牆和拱，然後再砌反底拱。最後施工水溝、台階和鋪底,在砌反底拱前用灰土按配合比夯實後方可砌築,砌镟層外部為50毫米厚M10砂漿.
明槽段井筒砌镟完成,達設計強度後,即進行明槽回填;以機械為主人工為輔，分層對稱均勻回填逐層夯實,分層土攤鋪厚度不得大於300毫米回填土中不得有雜物,含水率符合規定要求.
明槽施工中若有湧水,在明槽下部砌一積水坑采用QOB-15N型風動隔膜泵排水.
四、勞動組及正規循環圖表
⒈砌镟時采用三八製作業方式,每小班砌镟長度3米

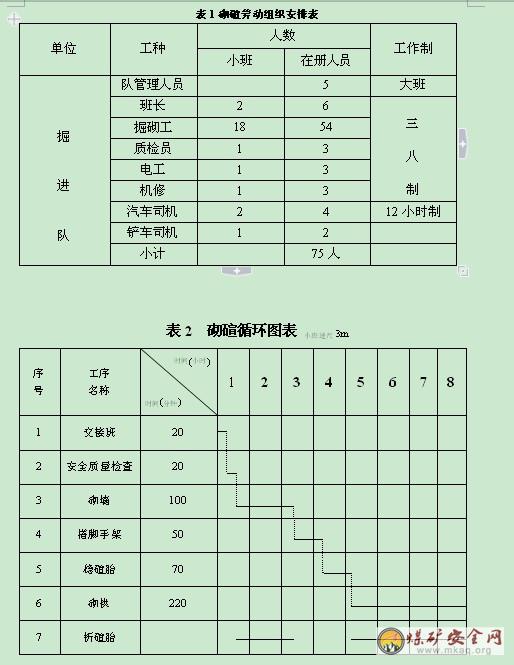

⒉勞動組織安排及循環圖表(詳見下表)
五、技術標準及質量要求
1技術標準
⑴砌镟混凝土預製塊的規格為400×300×200mm,底部反底拱為300mm的混凝土預製塊.
⑵金屬網的規格為1500×1000mm、網孔150×150mm、直徑為6.5mm的圓鋼焊接.
⑶支護厚度表土段:拱部厚度400mm、牆體厚度715mm、防水層厚度50mm,風化基岩段、拱部與牆體厚度均為400mm.
⑷鋪底厚度為150mm.
⑸混凝土標號a:預製塊混凝土標號C20. b:砌築砂漿標號M10.
c:巷道鋪底標號不小於C15. d:台階混凝土標號C15.
2、質量要求
⑴支模要求:
a. 首先檢查镟骨的規格尺寸是否符合要求
b. 寬度:中線至任何一幫0-+50mm
c. 高度腰線至頂底板距離0-+50mm
d. 軸線偏移≤5mm,兩邊高低差≤5mm
e. 接茬平整度≤15mm
⑵砌築要求
① 預製混凝土塊的料質、強度、規格,必須符合要求.
② 砌築沙漿嚴格按照現場實際材料,按配合比試驗確定的配合比施工.
③ 砌築時兩幫對稱砌築，防止擠壓偏移.
④ 砌體要保證中線至任何一幫0-+50mm腰線至頂底版0-+50mm.
⑤ 砌體厚度局部不小於設計值15mm.
⑥ 表麵平整度≤15mm.
⑦ 砌體灰縫在表麵1m2範圍內,重縫、瞎縫、幹縫的總數不超過一處.
⑧ 基礎深度不小於設計.
⑨ 砌體灰縫寬度≤15mm.
⑩ 砌層的水平度≤20mm.
⑶回填時的質量要求
① 回填時分層對稱均勻回填.
② 分層土攤鋪厚度不大於300mm.
③ 每層必須夯實後方可回填下一層.
④ 回填料徑不大於50mm.
⑤ 回填土中不得有雜物,含水率要符合規定要求.
六、施工安全要求
㈠挖掘明槽施工安全要求
⒈挖掘時視土層穩定情況采用支撐加固法或台階木樁法護坡.
⒉挖掘機司機必須經過專門培訓,並持證上崗.
⒊打眼前檢查風水管路是否完好無損、暢通,風錘各部件是否齊全正常.
⒋放炮員必須持證上崗,嚴禁將雷管捆在藥卷上,雷管腳線末端捆接短路.
⒌將藥卷推入到眼底不得衝撞,炮內各藥卷間彼此結實、並用炮泥封實炮眼口.
⒍放炮前必須把地麵所有人員撤到安全地帶,並設專人在可能進入放炮地點的地方擔任警戒,警戒距離在距炮點周圍半徑不小於150m.
⒎放炮前應認真檢查放炮場地,確認無誤後及接到各警戒反饋來的信息後,方可下達放炮命令.放炮員發出信號至少5秒後方可放炮;必須堅持一次裝藥,一次起爆.
⒏放炮母線與腳線的連接、聯絡的檢查工作隻準放炮員一人操作。
⒐雷管必須由放炮員親自運送.
㈡砌镟施工安全要求
⑴腳手架必須綁紮牢固,並在上麵鋪上一層木質大板.
⑵支撐時必須將一隻镟股支穩支牢固後,方可進行下一隻股的穩設,工作時人員要站在斜坡上方.
⑶抬镟股時人員必須齊心協力防止擠手砸腳.
⑷镟股支撐時必須連接螺栓上緊、上牢、撐木打牢.
⑸拆模時應清理好退路上的雜物工作人員應站在斜坡上方,閑雜人員應遠離現場.
⑹拆除镟股必須及時撤除所有镟板方可在镟下進行其它工作.
七、文明施工的要求
⒉工業廣場要平整、清潔、衛生.
⒊各種機械、設備掛標誌牌及維修責任牌.
⒋場區內各種材料、設備要分類堆放,擺放有序,要有鮮明標誌,並有利於運輸和保管的技術要求.
⒌場區內的大臨工程和設施做到布局合理,規劃整齊標誌鮮明.
⒍各種施工用的管線、電纜懸掛整齊,材料擺放有序,並做到“風、水、電、氣、油”五不漏.
