礦井瓦斯地質圖編製標準
礦井瓦斯地質圖編製標準
一、礦井瓦斯地質圖編圖原理和目的
礦井瓦斯地質圖是以礦井煤層底板等高線圖和采掘工程平麵圖作為地理底圖，在係統收集、整理建礦以來采、掘工程揭露和測試的全部瓦斯資料和地質資料，如采掘工作麵每日的瓦斯濃度、風量和瓦斯抽采量，煤與瓦斯突出危險性預測指標及煤與瓦斯突出點資料等，在查清礦井瓦斯地質規律，進行瓦斯湧出量預測、煤與瓦斯突出危險性預測、瓦斯(煤層氣)資源量評價和構造煤的發育特征等基礎上按照圖例繪製而成。礦井瓦斯地質圖能高度集中反映煤層采掘揭露和地質勘探等手段測試的瓦斯地質信息，可準確反映礦井瓦斯賦存規律和湧出規律，準確預測瓦斯湧出量、瓦斯含量、煤與瓦斯突出危險性，準確評價瓦斯(煤層氣)資源量及開發技術條件。
二、礦井瓦斯地質圖編圖內容和方法
1 、地理底圖
選用1：5000礦井采掘工程平麵圖和煤層底板等高線圖作為地理底圖，要求地理底圖的選取應能反應最新的瓦斯地質信息。
2、 地質內容和方法
(1)煤層底板等高線：一般是標高差50m一條，在褶皺和斷層影響引起煤層傾角變化大的部位，等高線密度增加;
(2)井田地質勘探鑽孔、煤層露頭、向斜、背斜、斷層、煤層厚度、陷落柱分布、煤層頂底板砂泥岩分界線，構造煤的類型、厚度分布等。
上述內容按瓦斯地質圖圖例繪製。
3 、瓦斯內容和方法
(1)瓦斯湧出量點：掘進工作麵絕對瓦斯湧出量點，回采工作麵絕對瓦斯湧出量和相對瓦斯湧出量點，每月篩選一個數據，按瓦斯地質圖圖例填繪和表1、表2統計;
(2)瓦斯湧出量等值線：絕對瓦斯湧出量等值線又分實測線和預測線，按瓦斯地質圖圖例填繪和表1、表2統計;
(3)瓦斯壓力等值線：煤層瓦斯壓力等值線分為實測等值線和預測等值線，其中要有0.74MPa等值線,按瓦斯地質圖圖例填繪和表4統計;
(4)瓦斯湧出量區劃：根據礦井瓦斯湧出特征，一般是級差5m3/min，按瓦斯地質圖圖例填繪不同的麵色，表示瓦斯湧出量區劃級別;但對大型、特大型礦井，產量高、瓦斯湧出量大的礦井，絕對瓦斯湧出量等量差可適當增加。
(5)瓦斯含量點和瓦斯含量等值線，按瓦斯地質圖圖例填繪和表3統計;
(6)瓦斯突出危險性預測參數：瓦斯壓力P，瓦斯放散初速度ΔP，煤的堅固性係數f值，瓦斯突出危險性綜合指標K值，鑽屑瓦斯解吸指標Δh2，鑽孔最大瓦斯湧出初速度qmax，鑽孔最大鑽屑量smax等，按瓦斯地質圖圖例填繪和表4、表5、表6統計;
(7)瓦斯突出危險性區劃：根據預測結果，將井田範圍劃分為突出危險區、突出威脅區和無突出區，按瓦斯地質圖圖例編繪。
(8)礦井瓦斯資源量：根據瓦斯含量、煤炭儲量，分塊段計算，按瓦斯地質圖圖例編繪。
三、礦井瓦斯地質圖編圖資料收集、整理要求
1、地質資料
(1)礦井地質勘探精查或詳查報告、礦井生產修編地質報告(地質說明書);
(2)礦井采掘工程平麵圖、煤層底板等高線圖、構造綱要圖、井上下對照圖、地層綜合柱狀圖;
(3)采掘工作麵地質說明書和相關圖件;
(4)煤巷編錄的構造煤厚度、測井曲線解釋、物理方法探測構造煤厚度;
(5)斷層、褶皺、陷落柱和頂底板砂泥岩分界線等;按瓦斯地質圖圖例填繪和表9統計;
(6)所有的鑽孔柱狀圖和勘探線剖麵圖，按瓦斯地質圖圖例標注;
2、瓦斯資料
(1)建礦以來掘進、回采工作麵瓦斯日報表、瓦斯抽采台帳、風量報表、產量報表、采掘月進尺等資料。按照表1、表2、表10進行統計，由此計算出各回采、掘進工作麵的瓦斯絕對湧出量和相對湧出量;
(2)瓦斯含量資料：地質勘探鑽孔取樣測定的瓦斯含量和生產階段取樣測定的瓦斯含量，按照表3進行統計;
(3)瓦斯抽采資料：詳細收集煤層預抽瓦斯和采掘過程中抽采的瓦斯量、所有的瓦斯抽采設計方案和瓦斯抽采台帳，按表10統計;
(4)瓦斯壓力測試數據：按表4進行統計;
(5)煤巷掘進測試的瓦斯突出預測參數，鑽屑瓦斯解吸指標Δh2，鑽孔最大瓦斯湧出初速度qmax，鑽孔最大鑽屑量smax，瓦斯放散初速度ΔP，煤的堅固性係數f值，瓦斯突出危險綜合指標K值，按照表5、表6進行統計;
(6)煤與瓦斯突出點資料。
統計建礦以來的所有煤與瓦斯突出點資料，並描述其發生過程和突出位置、作業工序等詳細資料，按照表7、表8統計。

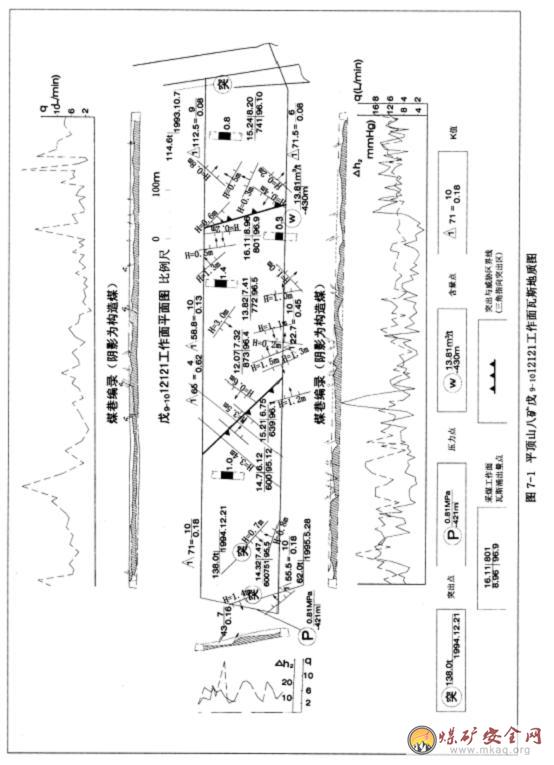

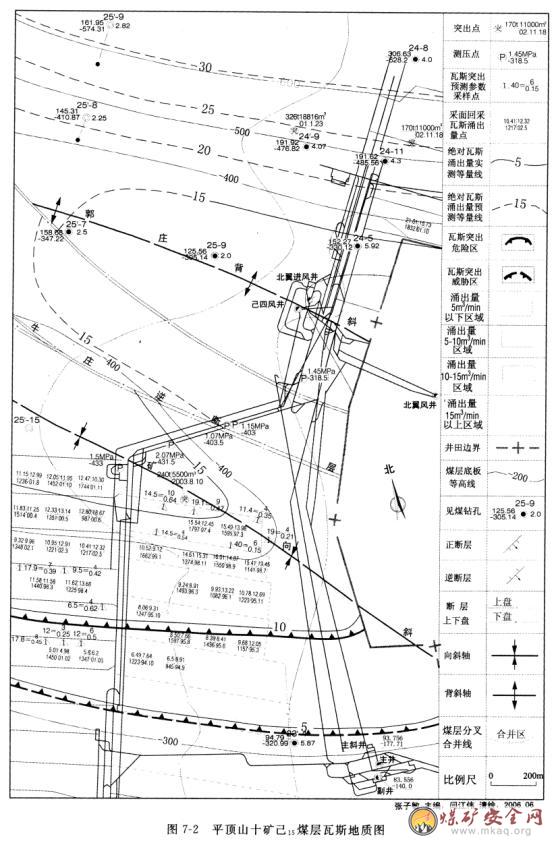

四、編製礦井瓦斯地質圖
(1)比例尺：1：5000
(2)礦井瓦斯地質圖的不同符號和顏色表示不同的內容和含義。瓦斯地質圖內容的表示方法和繪圖要求，依據瓦斯地質圖圖例填繪。
五、礦井瓦斯地質圖編製說明書編寫提綱
