永久性擋風牆施工要求
永久性擋風牆施工要求
1.擋風牆的施工(見圖10—13)
總體原則是以不漏風為準，並嚴格按國家煤礦安全監察局、中國煤炭工業協會製定的《煤礦安全質量標準化標準及考核評級辦法(試行)》中通風部分的標準及設計施工，一般選用磚、料石等不燃性材料。
施工時的具體要求如下：
擋風牆厚度在500mm以上，煤巷中四周掏槽深度在500mm以上，並見實幫實頂。岩巷中四周掏槽深度要大於200mm。
在砌築時，豎縫要均勻錯開，橫縫要保持同一水平，所有縫隙要排列整齊。擋風牆麵要平整，磚、料石縫要填滿砂漿，牆心逐層用砂漿填實。
圖10—13 擋風牆施工示意圖
1—措施(抽放)孔;2—觀測孔;3—放水管;4—紅磚;5—返水池
有滴水的巷道要設返水池或返水管，並保證水流暢通，不能漏風。返水池或返水管在擋風牆內外入、出口的高度，應根據牆內外壓差而定，既保證牆內湧出的水不浸泡擋風牆，又保證返水池或返水管不漏風。
有自然發火傾向的煤巷，要在擋風牆的中上部設觀測孔管(φ25mm～φ50mm)、措施孔管(φ100mm～φ159mm)。觀測孔管一直通入被封閉的巷道內部。措施孔管可根據現場實際情況而定。具體控製範圍，原則上應同觀測孔管一樣。如有砂帶時，可放在擋風牆與砂帶之間的高頂部位。有瓦斯儲存及抽放利用價值的巷道，在擋風牆中上部應設瓦斯抽放管，管徑可根據需要而定，瓦斯抽放管必須穿過所有密閉設施，擋風牆內瓦斯抽放管必須放在巷道高頂處，為防止進雜物，管頭前1m要設花管，前頭要堵死。
所設的觀測孔管、措施孔管和瓦斯抽放孔管都必須吊掛牢固，嚴防冒頂、片幫、砸壞、砸落。所有孔管外口距擋風牆不少於200mm，並必須封堵嚴密(上閥門或擋板)。
擋風牆砌完後要勾縫或抹麵，牆四周要抹裙邊，其寬度不小於200mm。采用勾縫方法時，勾縫寬度要一致，料石牆勾縫一般為40mm;采用抹麵方法時，要抹平並打光壓實(包括裙邊及勾縫)。
采用對擋風牆方法時，兩個擋風牆之間的距離不宜過長，一般在500mm以內，兩個擋風牆之間要用濕度不太大的黃土填實，並應隨砌隨填，層層用木錘搗實。無自然發火的采空區可采用對擋風牆，擋風牆間距按各公司、礦務局之規定執行。
擋風牆砌完後，要對擋風牆前的巷道支護進行檢查，支護不合格時應重新給棚，或補錨杆，幫頂要煞嚴，保證支護完好，對施工剩餘材料要清理幹淨，並及時設好柵欄、免進牌板、施工說明牌板及擋風牆檢查牌板。柵欄要封閉巷道全斷麵(或2/3)，規格可用200mm×200mm的網狀柵欄，柵欄所用材料為鐵質或木質。
施工說明牌板的內容包括：擋風牆所在巷道名稱，擋風牆性質，建築時間，建築材料，建築麵積，牆厚度，掏槽深度，施工負責人及孔口管徑、用途等(當管徑相同時，應塗上不同顏色以示區別)。
擋風牆檢查牌板的內容包括：擋風牆所在巷道名稱，擋風牆性質，擋風牆內外瓦斯濃度、一氧化碳濃度、二氧化碳濃度、氣體溫度，擋風牆內湧水溫度，擋風牆內外空氣壓差、空氣流向，觀測人及觀測時間等。
2.防火牆的施工
總體原則是嚴密不漏氣，起到控製火勢的作用，並嚴格按《煤礦安全01manbetx 》、國家煤礦安全監察局、中國煤炭工業協會製定的《煤礦安全質量標準化標準及考核評級辦法(試行)》中通風部分的標準及設計施工。一般選用紅磚、料石、河砂、石膏等不燃性材料及方木、板材、簾子、消火抽放管件等。
(1)紅磚、料石防火牆的施工(見圖10—14)
施工具體要求如下：
防火牆的厚度一般為500～800mm，煤巷中四周掏槽深度為500～600mm，必須見巷道的實幫實頂;岩巷中四周掏槽深度為200～300mm。河砂、石膏防火牆長度一般為5～10m。
采用磚、料石材料構築時，豎縫要均勻錯開，上下層豎縫保持一致，橫縫要在同一水平，縫隙要排列整齊，防火牆麵要平整，磚、料石層與層之間、塊與塊之間的縫隙用水泥砂漿填滿。
需要注水及有湧水地點的防火牆，牆厚及四周掏槽深度可根據現場實際情況而定，必要時底頂板及四周充實水泥砂漿，保證不漏水。同時要設好排水管及返水池，排水管及返水池的規格及位置以能排盡防火牆內的湧水或積水為原則。
為觀察火情及有效地預防火災，防火牆中上部應設觀測孔管(φ25mm～φ50mm)及措施孔管(φ100mm)，措施孔管必須設在防火牆裏邊高頂處並固定牢固，孔口管外露不少於500mm，並封堵嚴密。
圖10—14 防火牆施工示意圖
(a)紅磚防火牆;(b)料石防火牆
1—觀測孔 ;2—措施孔;3—架棚;4—排水管;5—紅磚;6—料石
防火牆施工完成後，應盡快抹麵(磚牆)或勾縫(料石)，四周裙邊要加厚加寬並壓實打光，保證嚴密不漏水，並清理好現場，修好排水溝或鋪設好排水管路及設施。並根據實際要求設好免進牌板、說明牌板及檢查牌板。說明牌板和檢查牌板的內容與擋風牆類同。
(2)石膏防火牆的施工
采用石膏材料構築防火牆時，必須保證10～15m巷道支護完好，石膏充填帶長度不少於5m，兩端建築遮擋牆，遮擋牆一般采用木板牆(見圖10—15)。
施工具體要求如下：
木板牆分為內外牆，內牆外側、外牆外側必須打不少於4根立柱(在同一斷麵內)，立柱上下柱窩深度不少於500mm，並用木楔打牢或固定在鄰近堅固的棚架上。為保證木板牆堅固並防止其在充填物料時倒塌，在立柱外側要打不少於2根的橫梁，橫梁兩端伸入巷道幫內深度不少於500mm，或固定在棚架腿上，立柱與橫梁之間要用鐵線捆牢。立柱必須用木質材料，在橫梁及立柱側必須打不少於4根頂子，並固定在頂底板上。
在充填帶木板牆內側，由上向下釘木板。因石膏含水量比較小，木板要盡量釘魚鱗板。在魚鱗板上釘風簾布。木板牆四周的縫隙必須堵塞嚴密(用草袋、尼龍袋均可)，並在堵塞物外邊鋪好風簾布，保證不跑充填物。
在充填帶中部頂板上，必須做好高頂(高頂高度必須高於內外木板牆400～500mm)，以保證充實充嚴，所設的充填管及排水管必須固定牢固，排水管入口緊靠底板，管口用網布封好，以防跑充填物。排水管徑應與充填管徑相同。
充填帶內應設觀測管、取樣管，根據實際需要還可設通風口。
在上山充填帶還應根據充填材料的用水量，在充填帶底部增加排水管，以防積水過多而壓垮充填帶木板牆。同時做好排水工作。充填完工後，所用過的塘管口必須封堵嚴密(上閥門或上擋板)。嚴禁用草袋、木楔封管口。
(3)砂帶或沙袋防火牆的施工要求
砂帶或沙袋防火牆的施工如圖10—16所示。
圖10—15 石膏防火牆施工示意圖
1—木板牆;2—風簾布;3—石膏充填料;4、5—觀測管;6—壓差計;
7—通風口;8—放水管;9—加強支護;l0—充填管;11—調節口
圖10—16 砂帶或沙袋防火牆施工示意圖
1—沙袋;2—鐵風筒;3—鐵門;4—充填管;5—觀測管
6—泄水管;7—措施(抽放)管;8—橫梁;9—木板;
10—立柱;11—拌子;12—簾子;l3—加強支護
采用河砂帶或沙袋構築防火牆施工時，必須保證l5～20m長巷道支護完好，砂帶距外口最短距離不小於7m，砂門子前後必須留有3架以上堅固支架，錨杆巷道必須保證前後2m支護完好。要清除幹淨底板後方可砌築沙袋。
施工具體要求如下：
砂帶或沙袋防火牆也可作防爆牆。砂帶兩端必須設砂門子，砂門子為木質結構。一個砂門子分為內砂門子和外砂門子。砂帶靠封閉區域側的砂門子稱為內砂門子，靠封閉區域外側的砂門子稱為外砂門子。內砂門子外側、外砂門子外側必須打不少於4根立柱(在同斷麵內)，立柱上下柱窩深度不少於500mm，並用木楔打牢或固定在鄰近堅固的棚梁上，為防止砂門子被充倒，在內、外砂門子立柱外邊要打不少於2根橫梁。橫梁兩端伸入巷道幫內的深度不小於500mm，並固定在棚梁腿上。立柱與橫梁之間要用鐵線捆牢。若橫梁用木質材料，也可用釘子釘牢。
立柱應采用木質材料，具有一定的抗壓強度，一般采用直徑200mm以上的圓木，為保持長時間不腐朽，以黃花鬆、落葉鬆為最佳。每根橫梁外必須打不少於4根加強頂子，加強頂子要固定在頂底板上。
在砂門子內側要釘木板牆，木板牆每行木板之間要留有l0～20mm泄水間隙。在木板牆內側要釘草簾子及荊條簾子(或高粱杆簾子)，釘簾子時，要用木條或拌子將簾子固定在木板上，簾子自下而上施工，保證魚鱗口向下，以防跑河砂。木板牆內側四周的縫隙必須用草簾子或荊條簾子堵塞嚴密，必要時用木楔釘牢。四周簾子要折邊，折邊長度不少於300mm，上下頂底板折邊長度不少於400mm。
砂帶中部頂板挑出高500mm、體積1.5m3的高頂，高頂高度必須高於內、外砂門子500～600mm，以保證砂帶充嚴充實、密不漏風，高頂處要設充填管及泄水管，充填管及泄水管必須固定在高頂處，泄水管入口要高於充填管出口200mm。泄水管入口距頂板(高頂處頂板)150～200mm，管口用網布包好，保證泄水不跑河砂。泄水管徑與充填管徑相同。
泄水管的作用：一是對砂帶內由於充填而形成的高壓氣體進行釋放;二是對充填後期高頂處的積水進行排泄;三是根據排泄水情況觀察充填砂帶的充填程度及充填效果。泄水管是保證砂帶充嚴充實必不可少的觀測手段，同時也保證由於充填而發生不安全02manbetx.com ，如堵崩充填管、充倒砂門子及砂門子前後架棚。
充填砂帶根據巷道標高，分為上山、下山及水平砂帶。水平及上山砂帶充填時必須在砂帶底部設與充填等量的泄水管路，距外砂門子3～5m處設1～2道半截門子(用荊條或高粱杆簾子)，用其擋河砂及有效地排水(打卡子時)。有時充下山砂帶也設返水管(充填水返入采空區)，施工時可根據現場實際情況決定。
砂帶中上部要設穿透砂帶的觀測管(φ25mm～φ50mm)，有利用瓦斯價值時還應設穿透砂帶的瓦斯抽放管(φ100mm～φ150mm)。觀測管與瓦斯抽放管均固定在砂帶裏邊頂板上，抽放管應選在巷道高頂處。砂帶外邊所有管路均設法蘭或快速接頭，以便引到擋風牆外。砂帶充填完後，所有管路要封堵嚴密(上閥門或上擋板)。
砂帶外邊所設的半截門子，要打好立柱或拌子，並將草簾子或荊條簾子及高梁杆簾子吊掛好，保證泄水不跑河砂。門子的高度以砂帶高度的1/4～1/2為宜。設2個以上半截門子時，應按內高外低原則施工。
3.巷道幫頂防火牆的施工
在井下實際生產過程中，煤巷煤壁及煤巷高頂處經常發生自燃火災，這對通風工是一種考驗，巷道還要保留，火災必須消滅，這時就增加一項通風設施，即包幫頂門子防火牆。
包幫頂門子的作用是將發火或有發火預兆的煤壁或煤巷高頂與巷道隔開，以保證巷道正常行車、行人及通風。包幫頂門子根據現場實際狀況可分為包頂門子、包幫門子兩種。
(1)包頂門子的施工(見圖10—17)
當煤巷高頂有發火預兆時，一般采用包頂充砂或充其他阻燃物，其目的有：一是消滅自然發火;二是防治漏風、控製火情及防治自然發火。

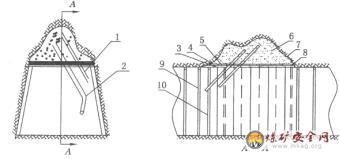

圖10—17 包頂門子施工示意圖
1—泄水管;2—充填管;3—簾子外方木;4—簾子;5—簾子內方木
6—充填物;7—簾子折邊;8—棚梁;9—棚腿;l0—加強支護
在進行包頂門子施工時，要認真03manbetx 火情及現場情況，盡可能地判斷出火情範圍，一般原則是應采用挖掘法清理浮煤。清理浮煤時，要注意人身安全，特別是必須認真檢查瓦斯及一氧化碳、二氧化碳含量，隻有有害氣體不超限時方可作業。清理浮煤時，人應處於入風側，用撬棍從底部一點一點將浮煤卸下。巷道斷麵大，冒頂較高時，必須搭人行梯子進行作業。找高頂浮煤(岩石)時，要做好自主保安，進入架棚上方作業時，要在架棚頂梁上部搭好過橋，並從人身位置處先清理幹淨浮煤(岩石)，然後逐步清理幹淨其他部位的浮煤(岩石)。隻有清理幹淨所有浮煤(岩石)後方可進行包頂門子施工作業。
煤—岩巷原支護為鐵棚子時，必須在鐵梁上方搭上方木(方木規格，厚度不少於20mm，長、寬不限)或背板(預製品)均勻地固定在棚梁上，方木上部釘1～2層草簾子、荊條簾子或高粱杆簾子，簾子之間至少有200mm搭邊。簾子上方用小拌子或木板條將簾子固定在方木上。方木必須與煤壁接觸嚴密，煤壁鬆軟時要做好柱窩。高頂底部與架棚四周必須用簾子堵塞嚴密，四周簾子上折長度不少於300mm。
在鋪設簾子時應預先插好充填管、泄水管。充填管及泄水管要固定在高頂處(距最高點200～300mm)。簾子與管接觸處要堵塞嚴密，防止跑砂。若支護間距較大，架棚質量較差，高頂麵積較大時，可在鐵棚之間重新架棚。
包頂門子完工後清理水溝，保證水溝暢通，用泵排水時要設好泵及排水管路。將沒用的材料堆碼整齊或清理幹淨並運走。為防止充砂過程中出現跑砂02manbetx.com ，還應備有一定數量的拌子、木條、簾子等。
(2)包幫門子的施工(見圖10—18)
圖10—18 包幫門子施工示意圖
1—充填物;2—簾子外方木;3—簾子;4—簾子內方木;
5—棚腿;6—簾子折邊;7—泄水管;8—充填管;9—棚梁
當煤巷幫壁有發火預兆時，一般采用包幫充砂或充其他阻燃物(凝膠、石膏、絕緣脂等)，目的是消滅自然發火、防治煤壁漏風、控製火情及防治自然發火。
在進行包幫門子施工時，要認真03manbetx 火情及現場實際情況，盡可能地判斷出發火預兆範圍。一般原則應采用挖掘法清除欲燃浮煤。若煤巷浮渣較多、幫頂難以控製時(浮渣深度較大，頂板下沉較大)，應采用煤壁與巷道隔開的方法，即將原架棚橫木煞杆去淨，重新給上拌子或方木，在拌子或方木內側釘上簾子，再在拌子或方木外側重新給上架棚，將拌子或方木緊緊靠在原支護與新棚之間。包幫門子兩端四周棚子與煤壁之間必須堵嚴，若幫頂較深，端頭應設木抬棚，將原端頭架棚包上，在抬棚與原架棚間設好立柱，釘好拌子或方木，釘好簾子。簾子上下、左右要有不少於300mm的折邊，並與包幫所釘簾子接好。抬棚與煤壁接口處要用草簾子、荊條簾子及高粱杆簾子堵塞嚴密，抬棚要設一定數量的撐木，撐木可固定在煤壁上或不包幫的原架棚上，包幫兩端的原架棚打不少於4根撐木，保證棚子穩定。
在釘簾子時，要事先插好充填管、泄水管。充填管及泄水管要固定在包幫門子的最高頂處，距高頂頂板150～200mm。施工人員可根據包幫門子的規模來確定充填點的數量，但必須保證包幫門子全部充嚴充實。包幫門子中所設的充填管、泄水管與簾子之間接口處必須用草簾子或高梁杆簾子堵塞嚴密，包幫門子完工後要清理排水溝，保證水溝暢通無阻，若用泵排水時，要事先設好泵及排水管路。將沒用的材料堆碼整齊或清理幹淨並運走，為防止充填過程中出現跑砂02manbetx.com ，應備有足夠數量的拌子、木條及簾子等。
