紅旗井8012綜采麵工作麵區域防突措施效果檢驗報告

　　目錄

　　第一章 概述 3

　　一、編製說明 3

　　二、編製設計的依據 3

　　第二章 工作麵概況 3

　　一、工作麵概況 3

　　二、工作麵位置及回采界限 4

　　三、同鄰近采區與地麵關係 4

　　四、工作麵特征及儲量 4

　　五、煤層情況 5

　　六、頂底板岩性及其穩定性 5

　　七、構造情況 5

　　八、水文情況 5

　　九、瓦斯、煤層自燃情況 5

　　十、其它需要說明的問題 5

　　第三章 區域防突措施6

　　第四章 區域防突措施效果檢驗 8

　　一、區域防突措施效果檢驗方法 8

　　二、區域防突措施效果鑽孔布置情況 9

　　三、區域防突措施效果檢驗結果 10

　　第四章 意見和建議 11

　　第一章 概述

　　一、編製說明

　　8012綜采麵工作麵位於+1390-+1450水平井田中部西翼，東起+1390中區皮帶運輸石門，西部止於井田邊界D3斷層保護煤柱，運輸水平+1390m，回風水平+1450m。

　　該工作麵斜外段上方為7014工作麵采空區，西部為8011工作麵目前已回采結束。與該工作麵相對應的地表為起伏狀山體。無季節性水源、無建築物，距地表垂直距離為450m～560m

　　防治煤與瓦斯突出工作堅持區域防突措施先行，局部防突措施補充的原則，是《防突規定》的基本指導思想;“不掘突出頭、不采突出麵”是必須樹立的信念和意識;“多措並舉、可保必保、應抽盡抽、效果達標”是區域防突工作的指導思想。

　　二、編製設計的依據

　　1.國家安全生產監督管理總局令　第19號《防治煤與瓦斯突出規定》;

　　2.國家安全生產監督管理總局令　第29號《煤礦安全規定》(2011年版);

　　3.《煤礦井工開采通風技術條件》(AQ1028—2006);

　　4.《煤礦瓦斯抽采基本指標》(AQ1026—2006);

　　5.《煤礦瓦斯抽放規範》(AQ1027—2006);

　　6.《煤礦井下煤層瓦斯壓力的直接測定方法》(AQ/T1047—2007);

　　7.《煤層瓦斯含量井下直接測定方法》(AQ1066—2008);

　　8.《預抽回采工作麵煤層瓦斯防治煤與瓦斯突出措施效果檢驗方法》(MT/T 1037-2007);

　　9.《礦井瓦斯湧出量預測方法》(AQ1018—2006);

　　10.《煤礦井下粉塵綜合防治防治技術規範》(AQ1020—2006);

　　11.《煤礦安全監控係統及檢測儀器使用管理規範》(AQ1029—2006);

　　12、《煤礦瓦斯抽采達標暫行規定》(安監總煤裝[2011]163號);

　　13.礦井相關資料。

　　第二章 工作麵概況

　　一、工作麵概況

　　該工作麵位於1390水平井田中部東翼，西起1390中區皮帶運輸石門石門，東部止於D1斷層保護煤柱，運輸水平：+1390m，回風水平：+1450m。

　　二、工作麵位置及回采界限

　　由於該工作麵煤層為井田最頂部煤層，8012工作麵斜外段上方為7014工作麵采空區，西部為8012工作麵目前未進行開采。與該工作麵相對應的地表為起伏狀山體，無季節性水源，無建築物，距地表垂直距離約為450～560米。

　　三、同鄰近采區與地麵關係

　　該工作麵位於1390水平井田中部東翼，西起1390中區皮帶運輸石門石門，東部止於D1斷層保護煤柱，運輸水平：+1390m，回風水平：+1450m。由於該工作麵煤層為井田最頂部煤層，8012工作麵斜外段上方為7014工作麵采空區，西部為8012工作麵目前未進行開采。與該工作麵相對應的地表為起伏狀山體，無季節性水源，無建築物，距地表垂直距離約為450～560米。

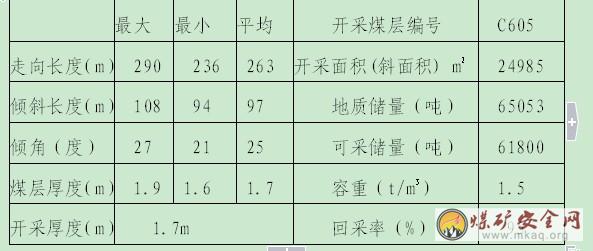

　　四、工作麵特征及儲量

五、煤層情況
　　　線理狀結構、層狀構造、斷口不平整，光澤暗淡條痕為淺褐黑色，結構致密堅硬，比重較大。其物理化學性質為黑色暗淡型光澤，夾亮煤條帶，硬度中等。
六、頂底板岩性及其穩定性
　　　C605煤層頂板為蘭灰色生物碎屑灰岩或泥灰岩；底板為灰白色砂質泥岩，厚約0.4m,之下為灰褐色細砂岩泥質膠結，厚約0.4m。C605 煤層賦存穩定
七、構造情況
　　　該工作麵構造較為較多，落差在2米以上的斷層有3條，落差在1米以下的斷層有2條，這些斷層造成煤層起伏、尖滅、變薄、分叉的現象。其具體情況有待於在工作麵回采過程中逐步進行查清。
八、水文情況
　　　水文地質相對複雜，由於該工作麵煤層為井田最頂部煤層，受地質條件及斷層的影響，該工作麵局部地段有滴水、淋水現象。
九、瓦斯、煤層自燃情況
　　　根據資料03manbetx 8012工作麵在回采期間最大瓦斯湧出量約為4.885m³/min。C605煤層較幹燥，煤塵大，瓦斯湧出量較高，自燃發火期約為6—12個月。
十、其它需要說明的問題
　　　1、該煤層頂板易破碎，工作麵的初次放頂期間應加強煤層頂板支護及瓦斯管理工作。
　　　2、工作麵內斷層較多，受斷層影響頂板破壞嚴重，在回采過程中加強頂板支護及過斷層的頂板管理。
　　　 3、受斜上方工作麵積水的影響，必須加強工作麵防治水管理。
　　　4、受上部采空區的影響集中壓力較大，在回采期間必須加強工作麵的支護工作。
　　　　　　　　　　　第三章 區域防突措施
　　　區域防突措施是指在突出煤層進行采掘前，對突出煤層較大範圍采取的防突措施。區域防突措施包括開采保護層和預抽煤層瓦斯兩類。
　　　8012綜采麵工作麵區域防突措施為開采保護層，下伏7#已開采
　　　1、保護層開采範圍
　　　8012綜采麵工作麵布置於1＃煤層，其下覆7#煤層的8074工作麵為保護層開采工作麵。8074工作麵已回采結束， 7#煤層與1#煤層的平均層間距為31.5m，均符合《防止煤與瓦斯突出規定》保護層開采的要求，7#煤層、工作麵作為保護層開采，對1#煤層均有保護作用。
　　　2、保護層對被保護層的保護範圍
　　　　　　　①沿傾斜方向的保護範圍

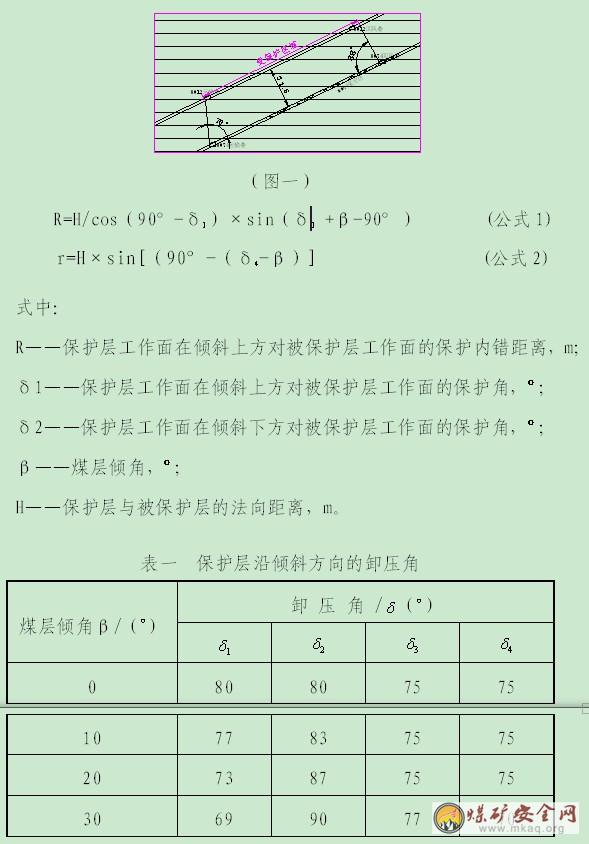

　　　根據 (公式1)、(公式2)，按表一取值，得：
　　　R= 31.5/cos（90°-70）×sin（70+26-90） =3.5m
r=31.5×sin（90°-（88°-26°）=14.8m
　　　8074工作麵作為8012工作麵的下保護層開采時，其解放範圍為：8012工作麵沿傾斜方向由下平巷向保護層采空區方向內錯3.5m，8012工作麵沿傾斜方向由上平巷向保護層采空區方向縮小14.8m (詳見《8012采麵保護層開采平、剖麵圖》)。
　　　②沿走向的保護範圍
　　　根據《防治煤與瓦斯突出規定》，保護層對被保護層走向保護邊界位置按卸壓角56°～60°劃定。8074工作麵與8012工作麵的層間距為31.5m，則8074工作麵作為8012工作麵的下保護層開采時，其對8012工作麵沿走向的保護範圍為:


　　　 R=H×tan（90°-δ5） (公式3)
　　　根據 (公式3)，計算結果如下：
　　　　　　　　　　　　R=31.5×tan（90°-56°）=21.25m
　　　即8074工作麵作為8012工作麵的下保護層開采時，其保護範圍為：8074工作麵采空區範圍沿走向由切眼及停采線方向往裏縮小21.25m(詳見《8012保護層開采平、剖麵圖》)。
第四章 區域防突措施效果檢驗
一、區域防突措施效果檢驗方法
　　　開采保護層的效果檢驗主要采用殘餘瓦斯壓力、殘餘瓦斯含量、頂底板位移量的方法進行效果檢驗。
　　　8012綜采麵工作麵采用實測殘餘瓦斯含量進行效果檢驗。

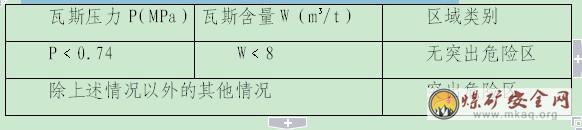

　　　根據煤層瓦斯壓力或瓦斯含量進行區域預測的臨界值

二、區域防突措施效果鑽孔布置情況
　　　測定煤層瓦斯含量參數的測試點在不同地質單元內根據其範圍、地質複雜程度等實際情況和條件分別布置；在本工作麵內沿煤層走向布置測試點為15個，沿傾向布置1個測試點，測試點均位於運輸巷或回風巷瓦斯卸壓條帶外30米的回采區域內。
　　　8012綜采工作麵區域性預測鑽孔布置
　　　共計布置區域預測鑽孔15個，全部位於回采範圍內。
鑽孔編號（#） 　　　方位（°） 　　　傾角（°） 　　　孔深（m）
　　　1 　　　205 　　　25 　　　36
　　　2 　　　205 　　　25 　　　36
　　　3 　　　205 　　　25 　　　36
　　　4 　　　205 　　　25 　　　36
　　　5 　　　205 　　　25 　　　36
　　　6 　　　205 　　　25 　　　36
　　　7 　　　205 　　　25 　　　36
　　　8 　　　295 　　　-1 　　　36
　　　9 　　　23 　　　-25 　　　36
　　　10 　　　23 　　　-25 　　　36
　　　11 　　　23 　　　-25 　　　36
　　　12 　　　23 　　　-25 　　　36
　　　13 　　　23 　　　-25 　　　36
　　　14 　　　23 　　　-25 　　　36
　　　15 　　　23 　　　-25 　　　36

三、區域防突措施效果檢驗結果
　　　8012綜采麵工作麵區域預抽煤層瓦斯措施效果檢驗采用殘餘瓦斯含量指標進行。
　　　根據實測的最大殘餘瓦斯含量進行判斷。若檢驗結果仍為突出危險區，則預抽煤層瓦斯抽放鑽孔無效。必須進行補充預抽煤層瓦斯區域防突措施。
　　　對進行檢驗時，應當根據經試驗考察（應符合《防突規定》第四十二條要求的程序）確定的臨界值進行評判。在確定前可以按照《防突規定》的指標進行評判：殘餘瓦斯含量小於8m3/t的預抽區域為無突出危險區，否則，即為突出危險區，區域措施效果無效；所有實測的指標值均小於《防突規定》的臨界值為無突出危險區。
　　　8011采麵區域突出危險性預測結果
　　　鑽孔編號（#） 　　　煤樣編號 　　　瓦斯含量m3/t
　　　1 　　　8012備采麵-01 　　　 3.0267
　　　2 　　　8012備采麵-02 　　　 3.1294
　　　3 　　　8012備采麵-03 　　　 2.9579
　　　4 　　　8012備采麵-04 　　　 3.3258
　　　5 　　　8012備采麵-05 　　　 2.8657
　　　6 　　　8012備采麵-06 　　　 3.1232
　　　7 　　　8012備采麵-07 　　　 3.4597
　　　8 　　　8012備采麵-08 　　　 3.5634
　　　9 　　　8012備采麵-09 　　　 3.2526
　　　10 　　　8012備采麵-10 　　　　　2.9859
　　　2
　　　11 　　　8012備采麵-11 　　　　　2.7594
　　　2
　　　12 　　　8012備采麵-12 　　　　　3.0231
　　　13 　　　8012備采麵-13 　　　　　2.9985
　　　　　2
　　　14 　　　8012備采麵-14 　　　　　3.1253
　　　　　2
　　　15 　　　8012備采麵-15 　　　　　2.9567

　　　最大瓦斯含量為3.5634 m3/t。
　　　因此，本次區域突出危險性預測得出：8012備采麵回采區域為無突出危險性。
　　　　　　　　　　　　第四章 意見和建議
　　　1、工作麵推進過程中采用鑽屑指標法進行工作麵突出危險性預測；
　　　2、在工作麵預測有突出危險性時，必須采取局部綜合防突措施；
　　　3、當工作麵預測為無突出危險時，必須采取安全防護措施後方可進行回采作業。
　　　附件：
　　　1、1#—15#瓦斯含量測定記錄表；
　　　2、紅旗井8012采麵區域效果檢驗設計平麵圖
　　　3、紅旗井8012采麵區域效果檢驗竣工圖
　　　4、紅旗井8012采麵保護層開采平、剖麵圖
