采掘工程平麵圖繪製要求

　　采掘工程平麵圖繪製要求

　　第一章 基本要求

　　第 1條. 微機繪製礦圖必須做到準確、齊全、及時，符號運用要正確、統一，圖紙內容應布置適當，著色準確;微機繪製采掘工程平麵圖的內容、精度以及繪製方法是依據《煤礦測量01manbetx 》、《煤礦地質測量圖例》、《地形圖圖式》的要求，結合公司的具體情況製定的。本規定未提到的圖例及內容仍按《煤礦地質測量圖例》的要求執行。

　　第 2條. 繪製圖種和比例尺,采掘工程平麵圖 比例尺1：2000

　　第 3條 繪製內容

　　1、井田技術邊界，保安煤柱及其它邊界線，注明名稱及批準文號;

　　2、本煤層以及與開采開采本煤層有關的巷道(主要巷道應注明名稱和月末工作麵位置，斜巷應注明傾向和傾角，巷道交叉口、變坡以及平行等特征點，在圖上每隔50～100mm應注記底板高程);

　　3、回采工作麵及采空區。注記工作麵月末位置，平均采厚、煤層傾角、開采方法、開采年度和煤層小柱狀，丟煤區應注明丟煤區原因和煤量;注銷區應注明批準文號和煤量;

　　4、永久導線點和水準點，注明點號和高程;臨時點根據需要注記;

　　5、鑽孔、勘探線、煤層露頭線、風化帶、煤層變薄區、尖滅區、陷落柱和火成岩侵入區、煤厚點、煤樣點以及實測的主要地質構造;

　　6、發火區、積水區、煤及瓦斯突出區、冒流砂區等。應注明發生時間等有關數據;

　　7、井田邊界外100m以內的臨礦采掘工程和地質情況，井田範圍內的小煤窯及其開采等有關情況;

　　8、煤層底板等高線、根據圖麵允許情況和實際要求，加繪地麵重要工業建築、居民區、鐵路、重要公路、大的河流、湖泊;

　　9、水閘牆、水閘門、永久風門、防火門、突水點、抽放水鑽孔，標注近期巷道、工作麵探放水鑽孔數量。

　　第4條 圖種編繪原則及精度要求

　　1：2000采掘工程平麵圖的井巷部分按實際比例繪製，1：2000采掘工程平麵圖圖例符號按相同比例尺的要求繪製。

　　重要地物與地物輪廓相對附近控製點的平麵位置誤差<圖上0.6mm;

　　次要地物、地物輪廓<圖上0.8mm;

　　井巷輪廓與最近控製點的相對位置誤差<圖上0.6mm;兩相鄰點邊長誤差<圖上0.3mm;

　　第 5條. 圖麵整飾

　　1.采掘工程平麵圖按上北下南方向繪製。

　　2.礦圖一律采用100 mm×100 mm的坐標格網，格網線粗0.10mm。

　　3.圖廓形式：最外為1.0mm粗的黑線，中間隔1.5mm畫一條0.15mm粗的黑線，再隔15.0mm寬畫0.15mm粗的黑線作為內圖廓線。圖簽與圖廓的繪製見圖—001。

　　4.不是上北下南的正格分幅圖和自由分幅圖應繪製指北針，指北針繪製在圖幅的右上角(原則繪製在第2×2格網處)。

　　指北針的繪製原則按圖—003的要求繪製。

　　第 6條.顏色規定

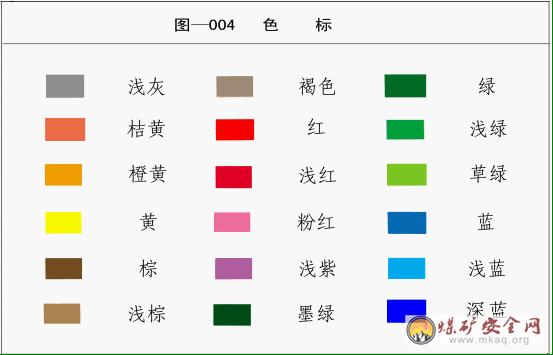

　　1.涉及井下測量控製點、邊界、地層、岩石、地質勘探、地質構造等圖例符號的顏色，以及測量、地質、水文地質、儲量估算等圖紙的顏色著色，原則按照圖—004規定的顏色著色，未規定顏色均為黑色。

　　2.圖中井田範圍內的井筒和鑽孔的地麵高程一律用紅色注記，工業廣場及風井煤柱用紅色線條。

　　3.井巷工程中,岩巷用桔黃色;分煤層繪製的，煤巷用黑色，綜合繪製的，主采煤層用黑色，其它煤層開采的巷道用墨綠色等顏色區分。使用的顏色要求能明顯區分並能在紙質圖上明顯顯示。

第 7條.圖件存儲

　　采掘工程平麵圖填繪後及時存儲在本機內(專人管理)，並同時在臨近的計算機上備份，於次季第一個月10日前備份在可移動硬盤上，於次年1月10日前采用刻錄光盤存儲備份一套。

　　第二章.圖紙注記

　　第 8條. 繪製礦圖時，各種符號尺寸大小應按要求繪製，在符號密集時，可省略次要符號，以不影響看圖為準。

　　第 9條. 注記包括地理名稱注記、說明注記和各種數字的注記等。地圖中所使用的漢語文字應符合國家通用語言文字的規範和標準。

　　第 10條 注記字列分為水平字列、垂直字列、雁行字列和屈曲字列：

　　水平字列----由左至右各字中心的連線成一直線。且平行於南圖廓;

　　垂直字列----由上至下各字中心的連線成一直線。且垂直於南圖廓;

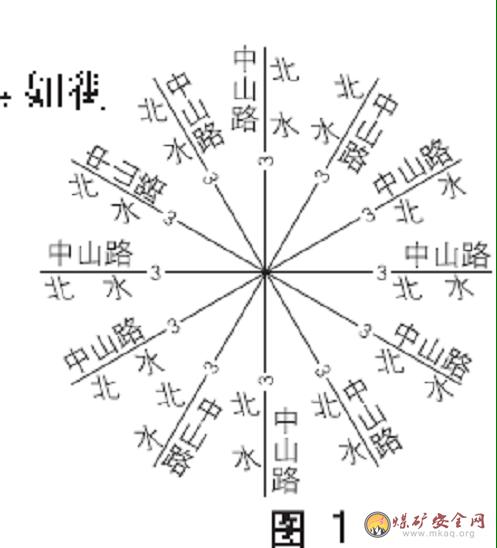

　　雁行字列----各字中心的連線斜交於南圖廓，與被注地物走向平行，但字向垂直於南圖廓，如山脈名稱、河流名稱;當地物延伸方向與南圖廓成45°和45°以下傾斜時，由左至右注記;成45°以上傾斜時由上至下注記字序如圖1所示。

　　屈曲字列----各字字邊垂直或平行於線狀地物，依線狀地的彎曲排成字列，如街道名稱注記、說明注記等。

　　注記的字隔是下列注記個字間的間隔，分下列三種：

　　接近字隔----各字間間隔由0mm—0.5mm。

　　普通字隔----各字間間隔由1.0mm—3.0mm。

　　隔離字隔----各字間間隔為字大的2—5倍。

　　注記字隔的選擇是按該注記所指地物的麵積或長度大小而定，各種字隔在統一注記的各字中均成相等;為便於讀圖，一般最大字隔不超過字大的5倍，地物延伸較長時，在圖上應重複注記名稱。

　　注記字向，一般為字頭朝北圖廓直立，但街道名稱、公路等級其字向按圖1所示

第11條.阿拉伯數字注記用在線狀地物(含井下巷道)、高程等注記時，字向按光線法則(光線法則：以光線在右上角呈45°照射，所有的字體注在陽麵)執行;用於獨立地物，如鑽孔高程、孔號、井口高程、碎部點高程注記時采用水平字列(水平字列：各字中心連線平行於南、北圖廓，由左向右排列)，字頭朝圖幅上方，字隔0.1mm。

　　第12條.漢字注記用在線狀地物(如河流、道路、巷道等)名稱注記時，一般沿地物走向注記，若線狀地物的走向與下圖廓的交角大於45°，則從上往下注，否則從左到右注記，字頭不能朝下;用在獨立地物注記時字頭朝上。

　　第13條.漢字注記字隔為本身字大的1～3倍，若地物較長時，可隔40～50cm再注一次。斷層應按落差變化、走向長度及控製點分段注記。

　　第14條.獨立符號說明注記盡可能采用水平字列，不得已時采用垂直字列。

　　第15條.數字注記取位規定

　　水準點、導線點、巷道頂板高程和經四等以上水準連測的地麵控製點高程取0.001m;

　　井口、井底、鑽孔孔口、采高、及見煤高程取0.01m，煤厚取0.01m;

　　斷層落差、煤倉和1：2000地形圖地形點高程取0. 1m;

　　坐標方格網的座標值取1m，各種傾角取1°。

　　第16條.方格網坐標注記在內外圖廓之間的上、下、左、右，四角及公裏變化處的坐標應注全數，采用黑體(Times)，1：2000，圖上字高為2. 5mm;正格圖幅采用水平字列，自由圖幅字列與格網線平行。

　　第17條.符號中未標明尺寸的，粗線寬為0.3mm，細線寬為0. 10mm，點的直徑為0.25mm;一般虛線線長4mm、間隔2mm。

　　第18條.除單獨規定外，字體一般為黑色;字體注記一般漢字及字母注記用仿宋體，數字用長等線體，若數字與漢字及字母同時使用時，數字用仿宋體。字體大小按以下規定執行：

　　1、井筒名稱：1：2000圖上字高為3. 5mm;

　　2、井筒用途、巷道名稱、邊界、露頭、斷層等名稱注記1：2000圖上字高為3mm;

　　3、測點編號、測點高程用長等線體： 1：2000圖上字高為1. 5mm;

　　4、井筒高程、煤厚、斷層產狀要素等數字注記：1：2000圖上字高為2mm;

　　5、工作麵編號用黑體(Times)： 1：2000圖上字高為3mm;

　　6、工作麵回采日期、鑽孔編號注記： 1：2000圖上字高為2. 5mm;

　　7、工作麵月份回采注記： 1：2000圖上字高為3mm;

　　8、剖麵線(勘探線)號用黑體(Times)： 1：2000圖上字高為8mm。

　　第三章 具體內容及要求

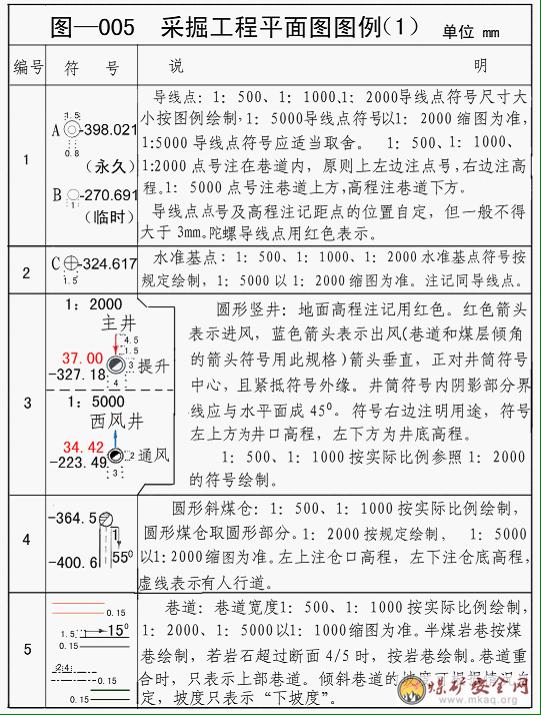

　　第19條. 巷道、導線點、水準基點、圓形豎井、圓形斜煤倉、

　　圓形煤倉的符號按圖-005[采掘工程平麵圖圖例(1)]的要求繪製。

　　主要巷道應注明名稱(一字間隔)，主要斜巷還應注記傾向和傾角，1：2000傾角字高2mm，巷道交叉口、變坡以及平巷等特征點，在圖上每隔50～100mm應注記底板高程。

　　所有高程點全部錄入電子版圖的文件中，根據高程的密度要求，凡是不需要在圖上的顯示的，該類高程點另建圖層，平常處於關閉，當需要用到該高程時，打開該圖層。高程點密度，在圖上每隔50～100mm應注記底板高程，變坡點、交叉點等特征點壁宿上圖。在巷道內能注記的，一律注記在巷道內，點號在左，高程在右，符號按《圖例》1號要求繪製，當巷道內不能注記時，點號在巷道的上方，高程在巷道的下方下，距巷道線的間距1mm，注記在符號中部。

　　當兩巷道的投影重合時：(1)當兩巷道上下重疊時，如上下一樣寬或下巷道寬時，下麵巷道寬於上麵巷道，巷道幫與幫的間距0.3mm;如下麵巷道窄於上麵巷道，則下麵巷道繪長4mm，間隔1mm的虛線，巷道幫與幫的間距0.3mm。(2)當下麵巷道與上麵巷道交叉時，下麵巷道交叉部份不繪，若交叉部份是小硐室(如躲避硐等)，則小硐室繪長4mm，間隔1mm的虛線。

　　月末位置的標注：在巷道的一幫，劃一條長10mm長與巷道垂直的短線(線寬0.15mm)在短線的前方注明時間。字體為黑體，大小為1.5×2.5。獨頭巷道、當年施工巷道注記日期，其它巷道不注記日期。

　　繪出所有井口，同時注記井筒名稱或編號、風流方向、井筒用途及井口、井底高程。

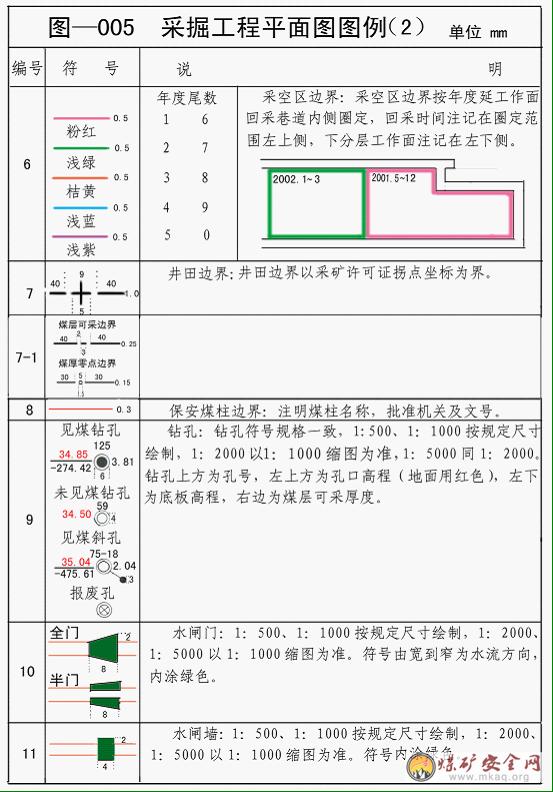

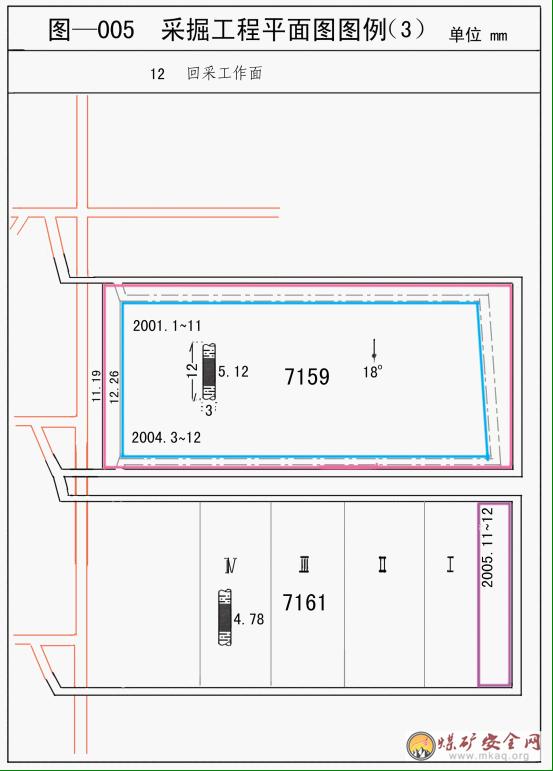

　　第20條.采空區邊界、井田邊界、保安煤柱邊界、鑽孔、水閘門、水閘牆的符號按圖-005[采掘工程平麵圖圖例(2)] 、圖-005[采掘工程平麵圖圖例(3)]的要求繪製。

　　回采工作麵注記編號、煤層傾角、煤層小柱狀和年度回采色框、年度回采日期、停采日期。

　　工作麵編號注記在工作麵中間，采空區按年度注記回采色框、年度回采日期(年、月)，年度回采色框線粗為1mm，年度回采日期若沿走向注記超過年度回采色框，可沿傾向注記;凡已停采的工作麵在停采線(用0.15mm單線)注停采日期(月、日，字高為1.5mm);煤層傾角(字高為1.5mm，箭頭長與斜巷傾角的箭頭相同);煤層小柱狀(大小為3mm×12mm，煤層厚度字高為2mm)，內容要與實見地質情況相符且比例適當。

　　井田技術邊界、保安煤柱及其它邊界線，注明名稱和批準文號。井田邊界：顏色為黑色;保安煤柱和地麵受護邊界：顏色為紅色;批準文號注在線的外邊，盡可能水平排列在煤柱線的右上方，字高為3mm，字的顏色與線的顏色一致為紅色。

　　鑽孔孔口高程、底板高程、煤層厚度的數字字高為2mm。

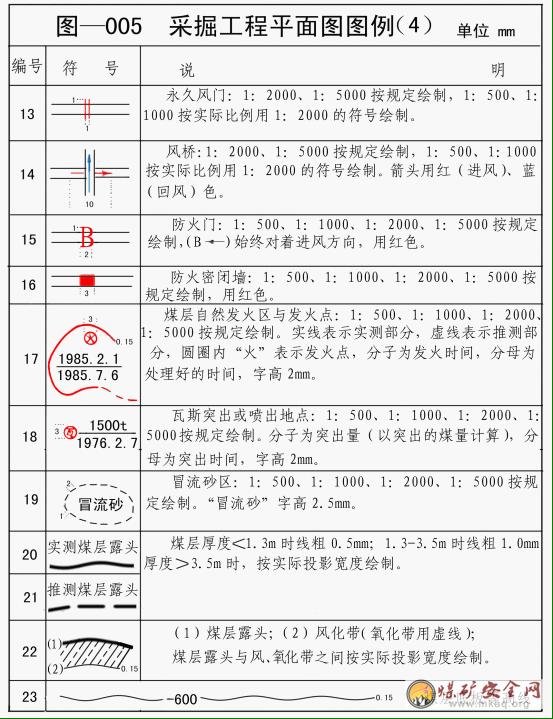

第21條.永久風門、風橋、防火門、防火密閉牆、煤層自然發火區與發火點、瓦斯突出或噴出地點、冒流砂區、煤層露頭與風化帶、煤層底板等高線按圖-005[采掘工程平麵圖圖例(4)] 的要求繪製。

　　冒流砂區符號適應冒頂區，冒流砂區範圍10m以下不畫。

　　煤層露頭指煤層頂板到底板寬度在平麵上的投影，煤層露頭線到風氧化帶線之間為風氧化帶，斜線與風氧化帶線成60°並畫滿。

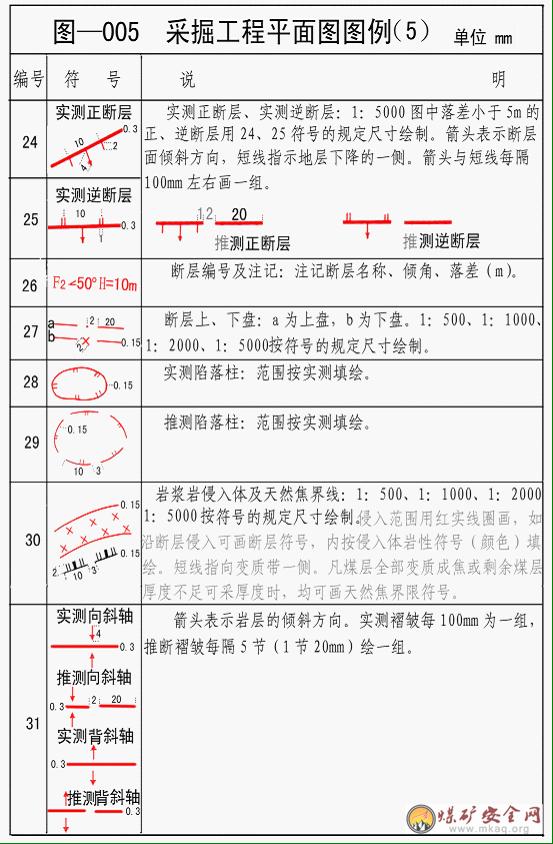

　　第22條.實測正、逆斷層，斷層編號及注記，斷層上、下盤，實測和推測陷落柱，岩漿岩侵入體及天然焦界線等按圖-005[采掘工程平麵圖圖例(5)] 的要求繪製。

　　繪落差大於平均煤厚二分之一的斷層，並注記斷層的性質、傾角、落差，斷層注記用紅色;1：1000、1：2000按圖-005[采掘工程平麵圖圖例(5)]中編號27 的要求繪製，1：5000圖中對采掘影響較大的5m以下(包括5m)落差斷層原則上按圖-005[采掘工程平麵圖圖例(5)]中編號24、25、26 的要求繪製。采空區繪等高距不大於50m的煤層底板等高線。

　　第23條. 繪井田邊界外100m以內的涉及公司所屬礦井的采掘工程和地質情況。按最新的航測圖繪製大的河堤、湖堤。繪圖簽、圖廓及指北針。
