3123麵背斜軸處裝頂支護安全技術措施
一、說明
3123工作麵現已推進至運順背斜軸處，此處巷道在掘進施工中高度較大，尤其是621m到600m處，巷道高度從3.9m至3.3m不等，加之此處需要臥底，臥底後的巷道高度將會更高，最高處達4.4米，隨著工作麵的推進，運順超前支護到此位置時，必須采取裝頂工作進行巷道頂板加強支護，為此，特提此安全技術補充措施，望有關人員認真貫徹執行：
1. 所有人員必須按措施施工，嚴禁違章作業、違章指揮、違反勞動紀律。加強頂板管理，嚴禁空頂作業。
2. 工作麵運順超前支護由煤壁向前不少於20m，高度不高於2.8m，不低於1.8m，人行道寬度不小於0.7m。
3. 工作麵現場必須備足大板、半圓木等材料和木馬等，以備裝頂之用，其規格為：大板：3200×200×150mm、3000×200×150mm，半圓木：Φ180×2000mm，小料：1200×150×150mm。木馬為四腿雙人馬兩個，高1.5m左右，要求牢固可靠。
4. 運輸巷裝頂時，必須先紮好裝頂架，具體要求為：
①使用兩根長5.0m，規格不小於18Kg的軌道，沿巷道方向平行支設兩架走向抬棚。

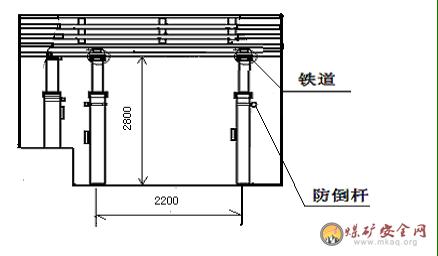

②兩架抬棚間距2.2m，與巷道兩幫距離要盡量均等(見圖B);每架抬棚一梁四柱，柱距1.0m。其中裏段接實頂長度為1.8m，往外探出懸空段長度為3.2m。
圖B

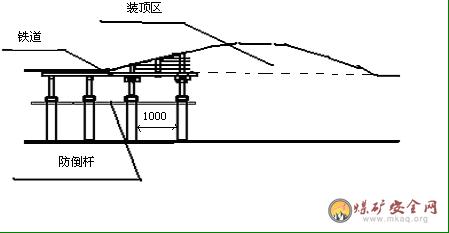

③每架抬棚裏段支設兩棵支柱，必須將鐵道支到實頂上，初撐力不得小於11.5MPa;外段兩棵支柱先分別托起一塊長度3.2m的傾向大板後,再托實兩根鐵道。
④支柱、大板和鐵道三者形成立體垂直交叉結構，並用不少於四股8#鐵絲，將三者“十字”接觸交叉點相互擰結牢固可靠，相互間不準有鬆動、活動現象。
⑤傾向大板必須與巷道兩幫接實，並在兩頭各增支一棵單體支柱，使裝頂架形成一個牢固可靠的整體。嚴禁出現架體前後、左右擺動現象，否則，不準進行裝頂工作。
⑥所用單體液壓支柱必須支到實底上，嚴禁蹬空或支在軟底上;外段支柱頂頭必須與大板拴擰在一起，起到支撐防倒作用。使用的單體支柱規格為：DZ-3.15、DZ-2.8，並一律拴好防倒繩。
5、進行裝頂工作時，必須安排一名班工長具體負責現場協調指揮工作。並安排有專人觀察頂板，如出現異常情況，及時預警撤人。
6、往裝頂架上運大板等木料進行裝頂工作時，施工人員抬料、傳料和接料等，要抓牢接實，輕起輕落，動作、口號要協調一致，其他無關人員要閃開安全空間。若用繩索等輔助運料時，繩索和生根點必須牢固可靠，符合安全係數要求，並做到勻速升降。
7、裝頂架每上一塊木料，必須先擺穩放實後，方可再上第二塊料。嚴禁木料亂扔亂放，嚴防墜落傷人或影響工作。
8、 裝頂處，造人工假頂的木料要橫穿豎插均勻，各有支點，假頂的木垛成“日”字形，垛垛連鎖，木料之間且要用耙釘或鐵絲固牢，裝頂後，接頂嚴密，肩窩結實，眼孔大小以不漏200×200毫米大小的矸石為宜，嚴禁出現空頂空幫現象
9、 人員進入架上蹬高作業時，必須栓牢戴好安全合格的保險繩，否則，嚴禁蹬高作業。
10、 進行裝頂工作時，架下嚴禁有人停留或行走。
11、 人員進入施工地點作業時，必須嚴格執行敲幫問頂製度，找掉懸矸傘簷，腰好幫背實頂，必要時要使用單體支柱打好臨時護身柱，柱距0.75m,初撐力不低於11.5MPa,工作人員要站在頂板完好的地點作業。工作中如需要更改支柱時,必須嚴格執行先支後改製度,嚴禁空頂作業。
12、 裝頂處，最下層為傾向抬棚，棚距走向1.0m，一梁三柱;人行道寬度不小於0.7m，裝頂後，裝頂後的巷道高度控製在2.8～3.0m之間，嚴禁超高，直接用單體液壓支柱支撐裝頂木垛。
13、 進行裝頂工作前必須堅持好敲幫問頂製度，發現頂板破碎，有懸矸危岩要及時用長柄工具找掉，然後用金屬網瞞頂。
14、 須用金屬網瞞頂時，嚴格按標準進行搭接，走向網搭茬不少於200mm，傾向網搭茬不小於300mm，網扣不大於200mm，沿工作麵走向鋪設。
15、 進行裝頂工作時要有專人觀察頂板觀察頂板、發現有威脅裝頂人員安全的情況時，立即停止裝頂工作，撤下裝頂人員，處理完畢後方可進行重新進行裝頂工作。
16、 裝木垛處的單體支設要求和超前範圍內的單體支柱支設成一條直線，柱距1m，初撐力不小於11.5mPa。
17、 為防止單體支柱泄漏歪倒傷人，要棵棵栓好安全繩或上好防倒杆，位置在單體的2/3以上，並及時進行二次注液，二次注液落實到人。
18、 所有使用的單體要支設在實底上，單體鑽底大於100mm時必須穿鐵鞋。
19、 第一次的單體要對其進行放氣處理，滿行程升降不低於三次。
20、 超前範圍內的雜物、小件及壞支柱及時運走，保證行人暢通。
21、 此項工作必須至少有一名有經驗的班長現場指揮協調，確保施工期間的安全。
22、 兩人以上工作時，必須指定一名安全負責人。
23、 分段裝頂結束後，必須按《3123回采工作麵作業01manbetx 》中要求的標準，及時支設好正規超前維護，否則，不準進行下段裝頂工作。
24、 其他支護要求仍按《3123 工作麵作業01manbetx 》中有關規定執行，並與本措施及審批意見一並傳達。
綜采一區
2006-12-27
