90萬噸/年兼並重組整合項目聯合試運轉情況報告

第一章 礦井建設概況

第一節 基本情況

　　　　山西XX能源集團XX煤業有限公司位於沁水縣XX鎮XX村，行政區劃屬沁水縣管轄，為XX能源集團下屬煤炭企業。
　　　　山西XX能源集團XX煤業有限公司前身為XX煤礦，礦井始建於1970年，於1976年投產，2007年山西省煤炭工業局晉煤行發〔2007〕113號批複了XX煤礦600kt/a機械化升級改造項目。2009年，根據山西煤礦企業兼並重組整合工作領導組辦公室文件晉煤重組辦發〔2009〕38號文“關於晉城市沁水縣煤礦企業兼並重組整合方案（部分）的批複”，山西省沁水縣XX煤礦（重組前名稱）屬單獨保留礦井，礦井生產能力90萬噸/年。2009年9月29日經山西省工商行政管理局[2009]第001283號核準通知書要求，名稱變更核準為山西XX能源集團XX煤業有限公司，2009年11月國土資源廳為我礦換發了新采礦許可證，證號C1400002009061220021639，2011年11月對采礦證進行了延期。XX煤業位於中條山脈的北東部，沁水煤田南部邊緣，井田麵積5.3497km2，批準開采2～15號煤。該井田地層總體呈一走向北西、傾向北東，傾角10°左右的單斜構造。礦井地質構造簡單，2號煤層平均厚度3.34m，屬賦存穩定的全區可采中厚煤層，15號煤層位於太原組下段頂部，上距2號煤層72.69~77.1m，平均74.91m，煤層厚度2.75~3.2m，平均厚度3.02m，井田內從南到北煤層逐漸變薄。15號煤層含夾石1~2層，一般含1層。煤層頂板為K2石灰岩，底板為泥岩或粉砂岩。屬全區穩定可采煤層。本礦屬低瓦斯礦井，根據2號煤層的檢驗報告，2號煤層無煤塵爆炸危險性，煤層無自然發火傾向性，礦井開采技術條件優越。2號煤層為中灰、特低硫、低磷、高發熱值、熱穩定性較高的優質無煙煤，是目前市場十分暢銷的電力、化工及民用煤。
　　　　2010年，山西省煤炭工業廳以晉煤辦基發[2010]181號文批準項目初步設計，以晉煤辦基發[2010]476號文批準項目自2010年6月16日開工建設。
　　　山西XX能源集團XX煤業有限公司90萬噸/年兼並重組整合項目初步設計由太原正越工程設計有限公司設計，地質勘探由晉城市煤田地質隊負責勘探，山西省煤炭建設監理有限公司和山西宇通建設工程項目管理有限公司承擔監理工作。晉城市地方煤礦工程質量監督站進行監督，由浙江天城建設工程有限公司、溫州礦山井巷工程有限公司、鹽城市第七建築安裝工程有限公司、駐馬店市建築公司、江蘇中苑建設集團有限公司、林州八建建築工程有限公司等單位進行施工，山西焦煤西山建築（集團）有限公司進行安裝。
　　　礦井自2010年7月3日開工建設以來，在各級領導的關懷及地方各級人民政府的大力支持下，經過全體人員的共同努力，礦井建設進展順利。礦井設計單位工程共68個，其中礦建工程23個，土建工程19個，安裝工程26個。截至9月底已全部竣工。11月3日，晉城市地方煤礦工程質量監督站對我礦68個單位工程進行認證，評定為合格工程。11月14日-16日，山西省煤炭工程質量監督中心站組織專家對我礦進行單項工程質量認證，最終認證我礦兼並重組整合項目為合格工程。
　　　　2011年9月底，我礦的地麵主要生產設施、生活設施等工程全部完工。礦井生產係統，提升係統、排水係統、供電係統、通風係統、供水係統，壓風係統、消防灑水係統、安全監測係統、通訊係統、運輸係統等已形成，具備礦井聯合試運轉的條件。2011年10月，晉城市煤炭工業局以晉市煤局規字[2011]585號文予以批複，批準我礦於2011年10月10日開始聯合試運轉。
　　　　截至9月底，我礦累計完成投資18431.48萬元，其中：井巷工程投資6723.71萬元；土建工程投資為6244.33萬元；設備及安裝投資為4251.62萬元；報告編製及其他費用為1211.82萬元。
第二節 項目審批情況
　　　　1、晉城市沁水縣煤礦企業兼並重組整合方案以晉煤重組辦發[2009]38號文批複；
　　　　2、山西XX能源集團XX煤業有限公司90萬噸/年兼並重組整合項目開工建設以晉煤辦基發[2010]476號文批複；
　　　　3、山西XX能源集團XX煤業有限公司礦井兼並重組整合項目初步設計以晉煤辦基發[2010]181號文批複；
　　　　4、山西XX能源集團XX煤業有限公司兼並重組整合改擴建項目初步設計安全專篇以晉煤監局字[2010]43號文批複；
　　　　5、初步設計環保專篇以晉煤環發[2010]1424號文批複；
　　　　6、山西XX能源集團XX煤業有限公司兼並重組整合礦井地質報告以晉煤規發[2011]533號文批複；
　　　　7、山西XX能源集團XX煤業有限公司900kt/a重組整合項目聯合試運轉由晉城市煤炭工業局以晉市煤局規字[2011]585號文批複。
第三節 項目建設施工情況
　　　　一、礦建工程

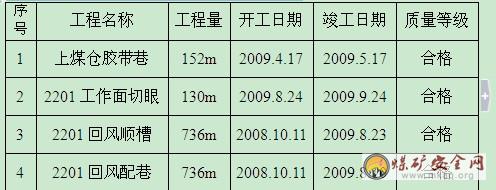

　　　　山西XX能源集團XX煤業有限公司900kt/a重組整合項目礦建工程由浙江天城建設工程有限公司、溫州礦山井巷工程有限公司承建，具體單位工程如下：

　　　　二、土建工程
　　　　土建工程由鹽城市第七建築安裝工程有限公司、駐馬店市建築公司、江蘇中苑建設集團有限公司、林州八建建築工程有限公司等單位承建。
　　　　鹽城市第七建築安裝工程有限公司承建的山西XX能源集團有限公司熱風爐房74.4m2；主斜井井口至驅動站棧橋91m2；驅動站237.25m2；驅動站至1#篩分間棧橋122.17m2；1#篩分間291.84m2；1#篩分間至2#篩分間棧橋57.876m2；2#篩分間213m2；2#篩分間至轉載點棧橋75.084m2；轉載點96.46m2；轉載點至裝車倉棧橋243.64m2；熱風爐房為磚混結構，驅動站、1#篩分間、1#篩分間至2#篩分間棧橋、2#篩分間、2#篩分間至轉載點棧橋、轉載點均為鋼筋混凝土結構，其它棧橋為剛桁架結構。
　　　　駐馬店市建築公司承建的山西XX能源集團有限公司裝車倉工程麵積1413m2，10kv變電所工程麵積448.75m2。均為鋼筋混凝土獨立基礎，裝車倉為四層鋼筋混凝土結構，10KV變電所為磚混結構。
　　　　三、機電安裝工程

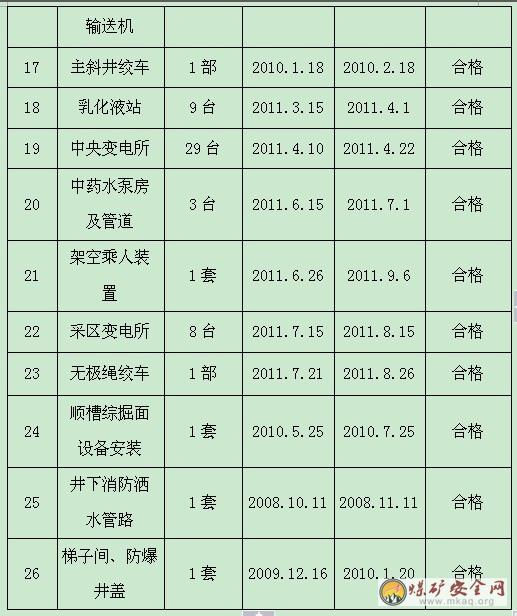

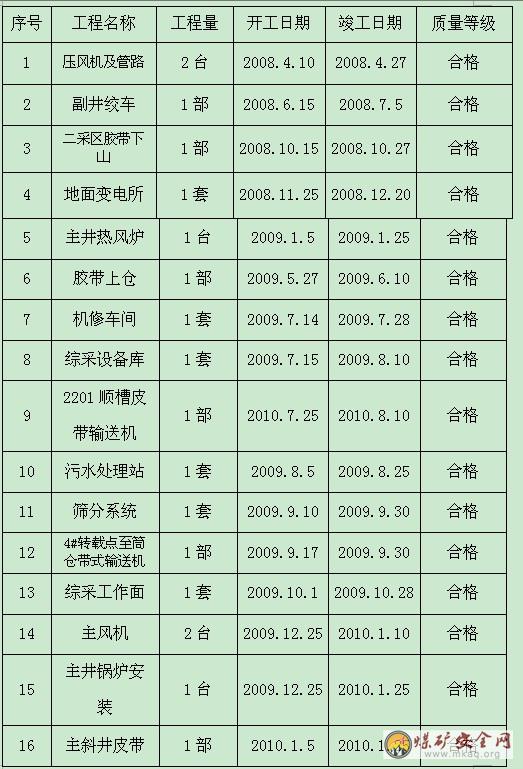

　　　　山西焦煤西山建築集團有限公司承建機電設備安裝工程，詳見下表：

第二章 礦井主要生產係統聯合試運轉情況

第一節 提升係統
在我礦東南部60m處，開鑿有一主斜井，主斜井傾角20°，井筒淨寬4.5m，淨斷麵14.48m2，斜長406m，料石砌镟支護，井筒內安裝有DTL80/20/200型大傾角膠帶輸送機一部，擔負全礦井煤炭運輸任務，另一側鋪設38kg/m軌，擔負液壓支架等大件下放任務。該輸送機目前運轉良好，各保護正常投入使用，電機電流運行正常，信號裝置靈活可靠，各部位軸承溫升正常，滾筒運行無異響，符合運行要求，滿足礦井生產需要。
我礦將處於井田北部中央的原主立井改為回風立井，該回風立井服務於全井田。延伸原回風斜井和副斜井，並將原回風斜井改為行人斜井，副斜井擔負全礦井除液壓支架等大件以外的其它全部輔助運輸任務。
第二節 首采工作麵
　　　礦井首采工作麵為2201綜采工作麵，目前運轉正常，可采長度為702米，切眼長130米，主運輸采用膠帶輸送機，輔助運輸采用軌道運輸。工作麵機械設備配備見下表：

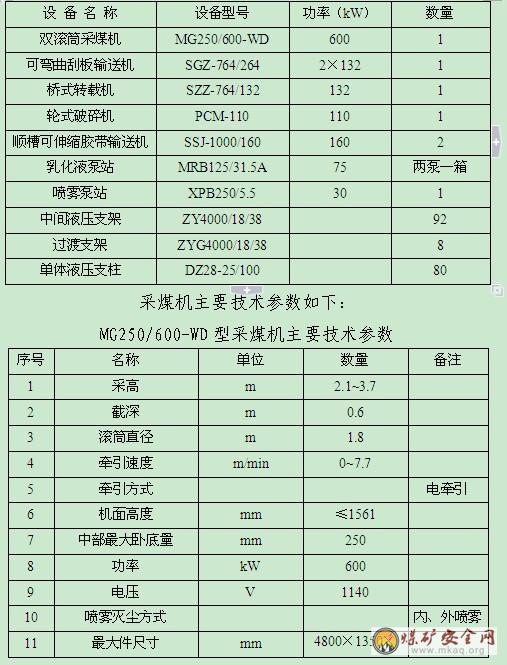

采煤工作麵主要設備配備表

第三節 通風係統
礦井兼並重組整合後將現主立井改為回風立井，將原回風斜井改為進風斜井，已施工完成的主斜井擔負主提升及下放液壓支架任務，兼作進風井，共四個井筒，服務於全井田2～15號煤層的開采。回風立井裝備兩台FBCDZ-8-№22(B)型防爆對旋式通風機。根據井田開拓部署及采區巷道布置，礦井采用中央分列式通風係統，通風方式為機械負壓通風。各機電硐室和井下爆炸材料庫均采用獨立通風。
　　　試運轉期間，礦井通風係統運行穩定可靠，能夠滿足礦井建設和生產的需求。
第四節 運輸及行人係統
井下煤流由順槽膠帶運輸機經過膠帶下山進入上煤倉膠帶巷後進入井底煤倉。
一、采掘工作麵材料設備采用現有的1.0t固定箱式礦車運輸。管道、坑木和小型設備等采用現有1t材料車和平板車運輸。普通設備、皮帶架采用1.5t平板車運輸，液壓支架、綜掘機、采煤機等大型設備采用14.5t平板車運輸。
二、上煤倉膠帶輸送機參數：

　　四、輔助軌道大巷傾角0～4°，采用SQ-1200/75型無極繩連續牽引絞車牽引1.0t係列礦車運輸(考慮運送液壓支架)，其主要技術參數如下：

　　配套電機：YB係列，功率為75kW;

　　滾筒直徑：1200mm

　　最大牽引力：60kN

　　公稱繩速：1.0m/s

　　最大牽引量：20.0t(含平板車)

　　軌距：600mm

　　軌型：30kg/m

　　最大運距：2000m

　　鋼絲繩規格：6×19，Ф22mm

　　絞車外形尺寸(長×寬×高)：2900×1680×1480mm

　　五、人員從行人斜井上下，在輔助軌道大巷安裝一部架空乘人器(猴車)運送人員。

　　架空乘人器(猴車)型號：RJHY-55一部

　　其主要技術特征如下：

　　電機：55Kw一台

　　鋼絲繩高度：1750mm

　　吊椅高度：1550mm

　　輸送距離：746m左右

　　線路坡度：0～4°

　　輸送高度：52m

　　吊椅間距：10m

　　運行速度：1.1m/s

　　製動器：BYWZ3B315/45 製動力矩為900Nm

　　鋼絲繩運行方向：右行

　　第五節 排水係統

　　礦井正常湧水量6.8m³/h，最大湧水量25m³/h。主斜井井底新建主副水倉和主水泵房，使用已有的三台100MD-45×8型水泵，配套電機功率132Kw，一用一備一檢修，排水管選用Φ108×4型，吸水管選用Φ108×4型無縫鋼管，排水管路沿主斜井敷設2趟至地麵礦井水處理係統。在軌道大巷西南側設主、副水倉，其中主水倉容量約為350m3，副水倉容量約為300m3。

　　第六節 供配電係統

　　根據礦井負荷分布情況，礦井工業場地設10kv變電所一座。兩回路電源線路一回路引自10KV土沃站859XX線，導線選用LGJ-95mm²，另一回10KV海綿開閉所537沁晟線路，導線型號為LGJ-95mm²。當任何一回路發生故障停止供電時，另一回路能擔負礦井全部負荷，礦井的兩回電源線上沒有分接任何負荷。

　　一、地麵配電

　　以礦井變電所10kV母線為中心，采用放射型(Ⅰ~Ⅱ類負荷)及樹幹型(Ⅲ類負荷)供電方式，分別向地麵及井下配電點進行供電。

　　1、主井場地供配電：

　　1)風機房10kV配電室：

　　風機房10kV配電室電源為雙回路，兩回均引自礦井10kV變電所的10kV母線段，架空線路導線為VV22-6/10-3×50電纜線路(約2×0.15km)引至風機房配電室，10kV電源直配對旋風機雙拖電機。風機高壓設備操作電源(控製、合閘信號)照明及設備用電由礦井主變壓器630kVA以380V電源供。配電室10kV側采用交流操作，AC220V。10kV母線裝設氧化鋅避雷器防止雷電波侵入。配電室周邊設有環形接地網裝置，要求接地網工頻接地電阻值不大於10Ω。按《煤礦安全01manbetx 》要求，另配有專用應急照明燈具。

　　2)主斜井皮帶10kV配電室：

　　礦井變電所雙回10kV電源，經兩條MVV22-6/10-3×50+1×25專用電纜。10kV係統為單母接線，0.4kV係統為單母線接線。10kV電纜經防爆電控設備裝置，直配電機。檢修絞車及主皮帶輔機設備均由礦井主變壓器630kVA以380V電源供電。按《煤礦安全01manbetx 》要求，另配有專用應急照明燈具。

　　3)空壓機380V配電室：

　　礦井變電所雙回380V電源，經兩條VV22-0.6/1.0-3×120專用電纜供給空壓機房。0.4kV係統為單母線接線。380V低壓供空壓機電機用電。按《煤礦安全01manbetx 》要求，另配有專用應急照明燈具。

　　主井場地的地麵生產係統、井下水處理係統等其他主斜井場地低壓用電均由礦井10kV變電所主變壓器(630kVA)的低壓惻380V供電。地麵生產係統控製采用PLC集中控製，逆煤流啟動、順煤流停車方式。

　　2、副井場地供配電：

　　1)副斜井場地10kV配電室：

　　副斜井場地雙回路10kV電源引自主井場地10kV變電所，MVV22-6/10kV 3×50+1×25，送電距離約1.5km。10kV電源經變壓器將壓後，以380V兩回供副井絞車用電;以單回供熱風爐、鍋爐房、辦公樓、綜采設備庫、燈房浴室、職工宿舍及副井場地其他設備用電。

　　礦井地麵供配電電壓等級為3種：10kV/0.38kV/0.22kV。

　　二、井下供配電

　　1、主變電所及其設備選型

　　井下設主變電所一座。根據《煤炭工業礦井設計規範》，主變電所設計采用單母分段接線，每段母線電源分別引至礦井10kV變電所10kV不同母線段。10kV選用BGP43-10礦用隔爆型高壓配電裝置，660V側選用KBZ係列礦用隔爆型真空饋電開關(內帶短路、過負荷及有選擇性漏電保護裝置)。主變電所硐室內高低壓礦用隔爆設備為雙列麵對麵布置操作距離大於2m。

　　(1)BGP43-10型礦用隔爆型高壓真空配電裝置選擇

　　由於井下長期工作容量1977.45kW，選用兩台進線配電裝置額定電流300A。利用原有BGP43-10型礦用隔爆型高壓真空配電裝置15台，其中：2台進線、11台出線、1台備用、1台聯絡。

　　(2)變壓器及開關的選擇

　　依據GB 50451-2008《煤礦井下排水泵站及排水管路設計規範》：“主排水泵站電源供電線路不得少於兩回路，且應引自變電所的不同母線段。當任一回路因故障停止供時，其餘回路應能滿足最大湧水量時的全部負荷，設備的控製回路和輔助設備的電源，必須設置與主要設備同等可靠的備用電源。主排水泵高壓電動機的高壓控製設備應具備有短路、過負荷、接地和低電壓釋放保護功能。低壓電動機的控製設備應具備有短路、過負荷、單相斷線、低電壓、漏電閉鎖保護裝置及遠程控製裝置。”

　　主變電所設有1台KBSG-100kVA礦用隔爆型幹式變壓器，供主排水泵及二采區水泵用電。選用礦用隔爆型KBZ饋電開關和礦用隔爆型QBZ(QJZ)起動器的功能均能滿足規範要求。1台KBSG-630kVA礦用隔爆型幹式變壓器，主供采區大巷運輸。1台KBSG-315kVA 礦用隔爆型幹式變壓器供主排水泵、二采區水泵及膠帶大巷的膠帶機備用，以保證供電的可靠性。變電所設置2台BGP43-10型礦用隔爆型高壓真空配電裝置供采區水泵用電(在采區水泵房附近設置配電硐室，硐室內設置2台KBSG-315kVA 礦用隔爆型幹式變壓器)。1台KBSG-200kVA局扇變壓器，經專用開關，專用電纜主供掘進麵局扇用電。各掘進麵局部通風機采用“三專兩閉鎖”、“雙風機、雙電源自動切換”的供電方式。設計選用QBZ-4×120FZ型風機專用切換開關做為局部通風機的起動器。能對雙電源供電的雙局部通風機起到主、輔機相互切換的功能，保證了工作的可靠性。主變電所、主排水泵房及大巷運輸供配電係統圖見圖C1505Z-261-03

　　第七節 防塵灑水係統

　　我礦井下和地麵均有完善的防塵灑水管網，在煤炭生產、運轉過程中產生的煤塵起塵點均設有完善的防塵灑水設備，在地麵篩分破碎車間裝設有扁布袋防塵裝置，儲煤場設置了專用滅塵噴淋係統，同時還構築了擋風抑塵牆，除塵效果明顯。

　　我礦地麵生活用水是由高山水池靜壓供給礦井生活用水，供水水量能滿足礦井地麵生活用水需求，供水水質能滿足生活飲水的要求;井下排水經抽到地麵後，入沉澱池處理後，再用於井下消防、防塵用水。

　　根據礦井用水水質的不同，現礦井采用分質供水。地麵生活及消防用水取自高山水池;井下消防、除塵灑水及生產用水采用處理後的井下排水。

　　第八節 安全監控係統

　　礦井裝備KJF2000N型煤礦安全監控係統、KJ125型井下人員考勤定位係統和SF-2000型煤炭產量監控係統;井下采、掘工作麵及總回風巷等地麵布置甲烷、風速等傳感器。並實現甲烷電、風電閉鎖功能。

　　采用SF-2000型煤炭產量監控裝置，納入礦井生產監控係統，實時計量並傳輸礦井產量情況。

　　為確保煤礦井下作業人員安全，自動檢測下井時間、路徑、作業地點等相關信息，設計采用KJ125型井下人員考勤定位監控係統。

　　第九節 調度通訊係統

　　我礦現有6部電話座機經沁水縣通信交接箱可接入晉城地區市話網，能向全國各地撥號通話，和所有上級部門及應急救援部門聯係。其它為XX煤業行政辦公(礦長、副礦長、總工、生產調度、技術、安全、通風、機電、培訓中心、供應、勞資、財務、銷售、基建、企管、行政、黨工辦等職能科室)專用撥號電話。

　　井下兩條20對礦用通信電纜，由地麵生產調度總機分別沿主副斜井井筒敷設引至井下井底車場礦用本安型交接箱。經多個礦用本安型通信分線盒，分別引至煤層采掘工作麵、主排泵房、主變電所、井底車場、大巷運輸皮帶及絞車硐室、消防器材庫、爆破材料發放硐室等設有本安型電話機。另外，我礦還安裝有KT105A型無線通訊係統，通過相應接口與礦井生產調度總機相連，實現全礦井上、井下無線通信。

　　試運轉期間通訊調度係統運行穩定，滿足生產需要。

　　第十節 地麵生產係統

　　工業場地平麵布置大致分為三個功能區，即主生產區、輔助生產區和行政辦公區。

　　主生產區由西向東橫跨工業場地，布置主副井井口房、空氣壓縮機、地麵篩分係統、各種類儲煤場及筒倉。

　　輔助生產區位於場地的東部，布置有10KV變電所、綜采設備庫、機修車間、礦井汙水處理站等。

　　行政辦公區位於場地西部，布置有聯合建築。

　　其他相關配套設施主要有礦井生活給水係統、礦井水處理站及鍋爐房、生活汙水處理站。

　　從整體上看，工業場地布局式合理的，功能分區明確、合理，各場區互不幹擾。

　　第十一節 行政、福利建築

　　礦井現有行政、生活福利建築總麵積：8467.5 m2，行政、生活福利建築總體積：30742.5 m3

　　根據礦井設計生產能力，以礦井《勞動定員配備表》為依據，各麵積指標均按《煤炭工業礦井設計規範》選用。

　　第三章 機製配置情況及其他

　　我礦現設職能部門17個，全礦各項經營管理製度齊全。設立職工培訓中心，並對井下特殊工種進行專業培訓，全部培訓合格，實現了持證上崗。

　　對生產過程中出現的有害氣體、粉塵等有害因素均采取有效措施進行防治。按規定配備了必要的勞動防護用具，並設立醫務室，負責職工創傷急救。

　　第四章 礦井聯合試運轉情況

　　自10月10日試運轉以來，礦井供電、通風、防塵、排水、運輸、壓風等生產係統運行穩定正常，且始終堅持“管理、裝備和培訓並重”的原則，不斷加大安全投入，進一步夯實安全基礎工作。

　　礦井生產係統連續運行，在每日按規定時間正常維護檢修的情況下，係統設備始終保持良好的工作狀態。2011年10月份工作麵開始進行回采，工作麵機電設備每日在正常規定的工作麵準備時間裏，進行預防性維護、檢修。工作麵生產實行“三八”工作製作業，運行狀態一直比較平穩。截至11月底，煤炭產量達到16萬噸，最高日產達到4335噸。

　　第五章 聯合試運轉結論

　　經過聯合試運轉，生產係統、輔助係統及安全設施已經通過了生產實踐檢驗。依據《煤礦01manbetx 01manbetx 》、《煤炭工業礦井設計規範》、《山西XX能源集團XX煤業有限公司90萬噸/年兼並重組整合項目初步設計》、《山西XX能源集團XX煤業有限公司90萬噸/年兼並重組整合項目初步設計安全專篇》、《煤礦建設工程安全設施竣工驗收標準》及國家與行業安全標準要求，我們認為礦井各係統運轉良好，符合運行標準條件，能夠滿足當前安全生產的需要。

　　山西XX能源集團XX煤業有限公司按基本建設程序建設，建設手續齊全，工程符合設計，質量優良。礦井設計、施工及生產單位具備有效資質(資格)。礦井生產及輔助係統已經形成，滿足安全生產的要求。安全資金投入到位，安全設施做到了與礦井主體工程同時設計、同時施工、同時投入使用，安全生產效果明顯。礦井安全管理模式及製度與國家安全生產法規要求相符合、運行效果證明可以保障礦井安全生產。礦井安全管理及生產人員經培訓合格，持有有效證件，滿足礦井安全生產要求。礦井檢驗測試符合有關規定、合法有效。

　　我礦經過幾個月的聯合試運轉, 截至到目前，礦井生產係統運轉正常，安全設施穩定可靠，聯合試運轉工作進展順利，具備安全驗收條件。

　　特此報告。

　　山西XX能源集團XX煤業有限公司
