高莊煤礦環網建設項目技術協議
甲方：棗莊礦業(集團)有限責任公司高莊煤礦
乙方：江蘇三恒科技集團有限公司
2011年2月
項目名稱：高莊煤礦井下環網係統
甲 方：棗莊礦業(集團)有限責任公司高莊煤礦
乙 方：江蘇三恒科技集團有限公司
根據棗莊礦業(集團)有限責任公司高莊煤礦發的招標文件要求，由江蘇三恒科技集團有限公司負責棗莊礦業(集團)有限責任公司高莊煤礦全礦環網建設項目安裝並負責後期所有售後服務，全麵提升礦井安全保障水平。現由乙方 江蘇三恒科技集團有限公司 提供高莊煤礦建設係統，為保障雙方利益，根據設備性能和甲方需求，現簽訂技術協議如下：
一、乙方負責為甲方安裝高莊煤礦環網建設係統一套;
二、乙方提供的高莊煤礦環網建設係統具備如下功能;
1、信息的綜合功能
礦井綜合信息化網絡平台將需接入的各子係統信息通過標準的數據交換方式與綜合監控中心進行數據存取，並將各子係統的信息進行綜合處理。礦井綜合信息化網絡平台負責將實時、曆史及綜合03manbetx 後的信息提供給係統中的用戶。要求網絡功能完全滿足煤礦的需求，具有良好的可靠性，兼容性、擴容性。
2、WEB瀏覽功能
礦井綜合信息化網絡平台可將各子係統顯示的各類實時數據、報表等信息供授權用戶實時瀏覽(客戶端)。
3、數據係統分級管理
設定不同權限，實現安全監測信息、設備運行信息及其他安全信息的分類顯示。
4、實時報警故障記錄
礦井綜合信息化網絡平台為用戶提供各類監測係統的實時報警信息包括超限報警、開關報警、係統在線設備的故障記錄。
5、完整的事件記錄
對所有涉及係統配置操作，對子係統實施控製的操作及一些重要的操作，係統都進行完整的記錄，為係統的02manbetx.com 追查及重演提供重要的信息。
6、擴展功能
礦井綜合信息化網絡平台采用統一標準的數據接口采集各監測係統的數據，保證采集數據的準確性。接口數據具有實時性與可擴展性，可滿足實時數據的要求。當監測數據有增、減等變動時，應自動反映到係統中。同時，可將各監測係統的數據進行專業級處理後，作為上一級信息網的信息源。選用計算機和係統軟件應留有備用足夠的容量和接口，可以很方便地進行擴展,以滿足將來全礦井的需要。
7、係統安全性
係統抗幹擾能力強、容錯性好，具有優良的安全驗證體係，支持係統的安全性恢複，支持數據備份，保證係統安全可靠。網頁的訪問必須通過口令，沒有授權的用戶不能查看網頁。通過對網絡加設路由器及防火牆，安裝網絡版防病毒軟件，具有網絡冗餘、備份數據機製，最大可能的實現網絡及數據的安全性。
8、故障報警03manbetx 統計
係統自動統計出昨日、當日、當前的報警故障個數，並可點擊查看相應詳細信息，可以按子係統、類別、等級、日期段等條件查詢和統計曆史報警或故障信息。
9、綜合查詢
係統可以查詢任何係統中設備的開停情況，如開時間、次數等，可查看累計量信息及統計圖表，還可查看整個係統的網絡故障信息可方便用戶管理。
10、係統總圖
《全礦井自動化係統總圖》中可以快捷查看某設備的開停統計、故障統計，設備固有參數等信息的查詢。
11、曆史曲線
係統選擇日期查看某測點曆史數據的曲線，在曲線的值坐標上可以自定義刻度。
12、故障報警03manbetx
當係統出現故障和報警的時候會自動彈出窗口或彈出報警條，根據用戶自定義的等級嚴重性排序，並提供聲光報警。依據其影響程度進行分類。類別包括：影響安全、影響生產、普通報警或故障。
13、係統擴容
係統預留足夠擴展空間，可對係統進行擴容。
三、綜合自動化係統接入方式慨述
各子係統設備以通訊方式與礦井綜合自動化監控網絡相連，三恒建議通過控製器或上位機采用國際標準工業以太網通訊接口與調度中心交換機相連，這樣能保證係統通訊的快速性;對能在下位控製器直接接入的子係統，一律采用控製器直接接入的方式，可以方便地實現子係統的監視和控製，並保證係統的可靠性和實時性;對於總線接入的子係統，控製器采用RS232RS485的接口通訊，可通過串口轉換設備將其轉化成以太網的接口，接口轉換裝置采用處理時間短，技術先進合理，滿足快速指揮調度要求的產品，畫麵監測顯示與現場實際之間響應時間將不超過1秒;同時，三恒具備非標設備的接入通訊開發能力。
過程控製網絡與操作執行層(設備層)網絡間的集成主要是實現網絡間信息交換與信息共享。在煤礦行業應用中，目前主流硬件設備配置的PLC產品為西門子、ABB和AB等。根據目前設備、技術的情況和未來技術發展的方向，信息的集成主要有三種方式：
1)與子係統控製器聯接
對於采用PLC控製的子係統，管控服務器通過以太環網與PLC的以太網接口相連，而該PLC的OPC Server安裝在管控服務器中與自動化平台中的管控服務器進行信息交互。該聯接方式須具備兩個條件：一是該PLC具有以太網通訊模塊或可插入以太通訊模塊，其次是子係統的控製邏輯在PLC中，而不是在其上位機中，並且配套廠家提供PLC的OPC Server軟件。
2)與子係統主機聯接
對於煤礦專業性較強的子係統(如安全監控、人員監測及瓦斯抽放係統等)管控服務器通過以太環網及OPC/DDE/FTP接口協議與該類型的子係統主機相聯。傳輸該聯接方式須具備兩個條件：一是該上位機具有以太網通訊模塊。其次配套廠家提供的統一格式的0PC/DDE等方式通訊的設備類型配置表。
3)與基於PC的嵌入式子係統聯接
基於PC的嵌入式子係統以其係統結構簡單、價格便宜，但功能強大而受到工控業內人士青睞，該類型的係統近年來在煤礦也得到迅速的發展。因其核心就是安裝嵌入係統的計算機，管控服務器通過以太環網及OPC/DDE/FTP接口協議與該類型的嵌入PC相聯。傳輸該聯接方式須具備兩個條件：一是該嵌入式控製器具有以太網通訊接口，或控製器采用RS232RS485的接口通訊，可通過串口轉換設備將其轉化成以太網的接口。其次配套廠家提供的統一格式(集成商提供格式)的0PC/DDE/MODBUS等方式通訊的設備類型配置表。
按本項目規定，係統集成商負責各子係統設備的接口設計，屆時需同業主有關技術部門、各子係統設備供應商，協商解決係統網絡通信所有技術問題，並將有關接口技術內容落實到各合同技術附件中，確保網絡連接技術規格統一、維護方便、安全穩定、滿足實時控製的響應指標要求。
通信接口說明
l 單機自動化子係統和電力調度係統推薦推薦采用國際標準工業以太網通訊協議接入礦井自動化控製係統，使用國際標準 IEC60870-5-104協議，這樣便於業主長期使用過程中的維護;
l 鑒於目前控製環網接入層交換機端口數量所限，在實際工程設計中可能需要部分PLC會聚層交換機(或智能型接口PLC)。各子係統設備配置的PLC產品若為西門子、ROCKWELL、GE及施耐德等世界著名品牌PLC/DCS控製器，均可方便接入自動化控製係統集成係統。也可通過本地監控係統采用OPC方式將信息接入自動化控製係統，在本地監控係統配置OPC 服務端軟件。
l 各子係統供應商應提供相應各子係統的硬件網絡通信模塊卡，以方便通信接入。
四、高莊煤礦環網係統拓撲圖
五、相關設備技術參數
1、服務器IBM System x 3650 M3
1.E5620 2.4GHz 4c 12M緩存/1*4GB RDIMM 開放式托架可放8塊3.5英寸硬盤/雙千兆網卡/675W熱插拔電源/可選光驅/M1015 RAID 01
2.300GB 10K 3 Gbps SAS 2.5-inch Hot-Swap HDD
3.IBM UltraSlim Enhanced SATA DVD-ROM IBM超薄內置光驅 DVD-ROM
4.IBM 19液晶顯示器寬屏
2、磁盤陣列櫃 DS3400
1.DS3400 磁盤櫃 Dual Controller
2.300GB 15K Hot Swap SAS
3.Emulex 4GB FC Single-Port PCI-E HBA for IBM System x
4.5m Fiber Optic Cable LC-LC
5.4Gb 短波模塊
3、工業以太環網交換機
Ø 支持導軌方式安裝;
Ø 支持多種冗餘，包括HIPER-Ring(超級冗餘環)，RSTP(快速生成樹)，冗餘環-環之間耦合，Dual Homing，雙24VDC 電源冗餘，冗餘狀態信號輸出，鏈路聚合;
Ø 支持HIPER-Ring(超級冗餘環)技術可以組建100Mbps/1000Mbps 快速自愈環網，環網可以在500 毫秒內自動恢複正常工作;
Ø 支持MICE即模塊化工業通信設備，采用模塊化結構，便於擴展、端口配置靈活;
Ø 支持基於端口的VLAN 設置、IGMP Snooping 組播管理、IEEE 802.3x 流控製和SNTP協議(簡單網絡時間協議);
Ø 網絡管理功能包括串口網管、基於WEB 的網管、SNMP V1/V2/V3 和HiVision 網絡管理，采用HiVision 或者HiOPC，可以將網絡設備的狀態信息以OPC 方式傳遞到HMI/SCADA 軟件中，從而將網絡監控與其他智能設備的監控集成一體。
Ø 獨立接點交換機後備電源必須滿足4小時以上的連續不間斷供電。
4、煤礦防爆兼本安環網交換機(KJJ63)
Ø 具有煤安認證
Ø 單台交換機具有本安RS485接口不少於四個，以太網電接口不少於四個，光接口不少於2組，並具備擴展功能。
Ø 環網交換機電接口需安全隔離。
Ø 後備電源滿足4小時以上連續不間斷供電
5、網絡功能
Ø 具備網絡自診斷功能(包含線路斷線位置、端口位置等)
Ø 發現異常時，主動發送電子郵件報警
Ø 網絡通訊建立時，主動發送電子郵件通知
Ø 可以設置鏡像端口，方便對數據進行實時監控
Ø 對所連接的設備分配IP地址
Ø 對重要設備可以分配高優先權
Ø 隔離特定網絡端口，防止未經授權的入侵
Ø 支持虛擬局域網VLAN功能
Ø 支持冗餘雙環網主備STANDBY功能，且網絡基於光端機/交換機的管理為基礎，無需網關軟件
Ø 支持基於普通網絡瀏覽器的訪問及設置功能
Ø 電氣端口具備斷線診斷功能
Ø 串口設備(RS-232/485)聯網功能
Ø 發送PING 命令，驗證網絡的完整性
/
7、HP LaserJet 5200(Q7543A) 打印機
打印機類型 黑白激光打印機
適用類型 商用打印機
緩存 48MB
最大可擴展內存 512MB
硒鼓型號 Q7516A
硒鼓壽命 12000張
字體 103 種內置可擴展 PCL 字體, 93 種內置 PostScript 字體
接口 1個 IEEE-1284 並行端口, 1個 USB 端口, 1個EIO 端口
係統兼容 Windows 98, Me, 2000, XP Home, XP Professional,
Server 2003, Mac OS X, 10.2, 10.3, 10.4 及更高版本
HP LaserJet 5200(Q7543A) 打印性能
最高分辨率 1200×1200
黑白打印速度 35ppm
最大打印幅麵 A3
打印介質 打印紙(普通紙, 預印紙, 信頭紙, 預穿孔紙, 證券紙,
再生紙, 彩紙, 糙紙, 輕質紙, 牛皮紙, 粗紙), 投影膠片, 標簽, 信封, 卡片
供紙方式 自動
首頁出紙時間 10秒
紙張容量 250張
打印負荷 65000 頁/月
支持雙麵打印 選配
支持網絡打印 無網絡打印
HP LaserJet 5200(Q7543A) 其他參數
隨機軟件 HP PCL 5，HP PCL 6，HP PostScript，打印驅動程序和安裝軟件光盤
隨機附件 采用智能打印技術的HP LaserJet Q7516A 黑色硒鼓，文檔(入門指南)，軟件和文檔CD，電源線，100頁多用途紙盒1，250頁輸入紙盒2，並行端口數據線
HP LaserJet 5200(Q7543A) 電力規格
電源電壓 220-240
電源頻率 50/60±2
功率 打印550W，待機27W，節能7
HP LaserJet 5200(Q7543A) 通用參數
噪音 54db
顏色 白色
體積 490×563×275mm
重量 20.2Kg
HP LaserJet 5200(Q7543A) 環境參數
工作溫度 10-32
工作濕度 20-80%
存儲溫度 0-40
存儲濕度 10-80%

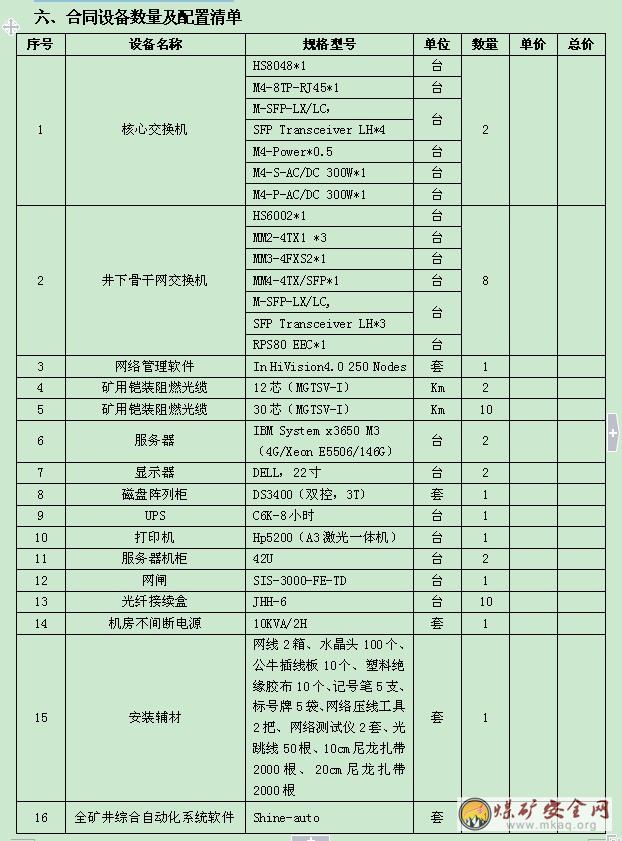

七、項目安裝、調試與驗收
由甲方負責設備安裝（乙方配合），乙方負責設備調試，技術指導，現場培訓。
中標方嚴格按施工圖紙及國家施工驗收規範組織工程施工，確保工程順利完成。項目設備全部開通後，應與礦方進行開通總結並形成《開通報告》。《開通報告》應涉及項目合同中關於設備開通前的各方麵，基本內容包括：設備的移交，技術資料的移交，技術培訓，設備的安裝、調試與開通，係統運行效果與穩定性等方麵的過程與結果。
設備開通過程中直至設備通過驗收前，乙方公司的項目經理及工程技術人員應對所有運行設備狀態及時跟蹤，對於設備運行的問題及時發現，及時彙報，及時解決，並做好設備運行跟蹤記錄，保證設備驗收前使設備所有問題得到徹底解決。
設備驗收必須作《驗收報告》，《驗收報告》以雙方合同或協議中約定的驗收範圍、內容、標準等各方麵要求為驗收標準，驗收通過後礦方簽字確認。
八、服務承諾
5.1、質保期
係統質量保證期一年。係統質量保證期內，凡由於係統設備本身原因（超出設備本身使用壽命除外）而出現的自然損壞，乙方應負責免費更換或維修，保證係統的正常運行,並承擔更換維修中的一切費用。
質保期後乙方應對甲方係統設備以優惠的價格提供終生有償服務。
5.2、培訓
（1）驗收前乙方免費對甲方維護人員進行用戶現場培訓。培訓內容包括設備安裝指導、安裝規範和安裝施工圖等，使施工人員可獨立完成設備安裝、調試、開通等技術。
（2）專業技術人員的培訓內容包含軟件、硬件、操作維護等操作技術，以確保用戶正確使用並勝任日常的維護工作。
5.3、技術支持服務
提供的技術支持服務包括電話支持、遠程網絡、現場技術支持服務。
（1）電話支持、遠程網絡服務響應時間為2小時。
（2）質保期內，當電話指導或遠程網絡指導無法解決所提出的服務請求時，乙方公司將派人24小時內到達現場。
（3）係統維護人員經常與用戶保持聯係，了解係統運行情況，發現問題及時解決，使係統始終處於良好的運行狀態。
九、其他
1、本協議一式 3 份，甲方 2 份，乙方 1份；由雙方代表簽字蓋章後生效。
2、本合同簽訂後，甲乙雙方如需提出修改時，雙方協商一致後，可以簽訂補充協議，補充協議與本協議具有同等法律效力。
3、未盡事宜，雙方協商解決。
甲方：棗莊礦業（集團）有限責任公司高莊煤礦 乙方：江蘇三恒科技集團有限公司
簽字代表： 簽字代表：
日 期： 日 期：
