煤礦地質測量圖技術管理規定
第一章
第二章 總 則
第1條煤礦地質測量圖(以下簡稱礦圖)是煤礦的重要技術基礎資料,是地質測量工作的主要成果之一。為了貫徹執行國家有關的技術標準，加強礦圖技術管理工作，實現礦圖標準化，更好地為煤礦生產、建設服務，特製定本規定。
第2條 本規定是依據國家有關的技術標準以及煤礦地質、測量的各種現行01manbetx 和各礦務局(礦)的實際情況製訂的，是中國統配煤礦總公司所屬各礦務局(礦)繪製礦圖的技術依據。
第3條 繪圖工作的主要任務
1. 彙集各種地質、測量的基礎資料，編繪成各類礦圖，為煤礦設計、建設、生產、安全等部門提供不同比例尺的圖紙資料。
2. 將生產、建設的進度和變化情況，及時填繪在圖上，反映生產建設的真實麵貌。
3. 學習和研究繪圖新技術、新工藝，不斷提高繪圖技術，以滿足生產建設發展的需要。
第4條 繪圖工作必須在各級總工程師和地測負責人的領導下進行。各級領導應重視繪圖工作，按質量標準化要求，配齊(足)繪圖人員，設置通風、采光良好的繪圖室，以保證繪圖質量和繪圖員的身體健康。
第5條 繪圖工作應由經過專門培訓的、具備一定專業知識的人員擔任。繪圖員要認真學習業務，掌握有關技術標準，嚴格按規範作業。
第三章 礦 圖 的 種 類
第一節 一般規定
第6條 各煤礦(工程處)在生產和建設的各個階段均應繪製完整的礦圖，並隨著實際情況的變化，及時進行修改、補充和填繪。
第7條 礦圖根據其成圖的工藝不同，分為原圖、底圖和藍圖(。複印圖)
1. 原圖：指利用直接或間接獲取的地質測量數據資料,用人工或機械的方法直接展繪(或加繪)在規定的紙基上,符合規定要求的圖紙。
2. 底圖(二底圖)：指用人工或光學複照等方法，直接利用原圖描繪或翻印的透明圖紙。它的作用是用來藍曬或複印。
3. 藍圖(複印圖)：指利用底圖翻曬(印)的圖紙。
第8條 礦圖根據其用途不同，分為基本礦圖、專用礦圖和日常用圖。
1. 基本礦圖：指反映煤礦基本采掘情況、井(坑)上下重要自然要素、生產設施的位置及其相互幾何關係，用以指揮生產(建設)活動所必須的圖紙。
2. 專用礦圖：指主要供地測及其它部門掌握和03manbetx 有關地測資料而繪製的圖紙。
3. 日常用圖：指專門繪製的、日常生產和正常業務活動所需要的圖紙。
本《規定》隻規定了基本礦圖和專用礦圖的基本要求，未列入的其它的礦圖，按有關01manbetx 要求和實際需要繪製。
第二節 礦區(礦務局)必備的專用礦圖
第9條 礦區(礦務局)必須具備的測量圖
1. 礦區井田分布圖;
2. 礦區地形圖;
3. 礦區測量控製網圖。
第10條 礦區(礦務局)必須具備的地質圖
1. 礦區地形地質圖或基岩地質圖;
2. 礦區或區域地質構造綱要圖(如構造簡單也可與地形地質圖合並);
3. 礦區煤岩層對比圖;
4. 礦區地層綜合柱狀圖;
5. 礦區煤係地層綜合柱狀圖;
6. 礦區主要地質剖麵圖。
其中礦區綜合柱狀圖、礦區煤係地層綜合柱狀圖及礦區主要地質剖麵圖可與礦區地形地質圖或基岩地質圖合成一幅圖。
第11條 礦區(礦務局)必備的水文地質圖
1. 礦區水文地質圖;
2. 礦區主要含水層等水位線圖。
第12條 礦區(礦務局)必備的各種圖紙，其比例尺根據礦區情況自定。
第三節 生產(建設)礦井必備的基本礦圖和專用礦圖
第13條 生產(建設)礦井必備的基本礦圖
1. 井田區域地形圖，比例尺1：1000～1：5000
2. 工業廣場平麵圖，比例尺1：500或1：1000
3. 井底車場平麵圖，比例尺1：200或1：500
4. 采掘工程平麵圖，比例尺1：1000或1：2000
5. 主要巷道平麵圖，比例尺1：2000或1：5000
6. 井上下對照圖，比例尺1：2000或1：5000
7. 井筒斷麵圖，比例尺1：200或1：500
8. 主要保護煤柱圖，比例尺一般與采掘工程平麵圖一致。
第14條 生產(建設)礦井必備的測量圖
1. 井上下測量控製網圖;
2. 豎井井筒十字中線點平麵圖;
3. 豎井井壁和罐道豎直程度斷麵圖;
4. 提升設備和豎井井架安裝測量圖;
以上圖紙比例尺可根據礦井具體情況自定。
第15條 生產(建設)礦井必備的地質圖
1. 礦井地形地質圖或基岩地質圖，比例尺1：2000～1：10000
2. 礦井可采煤層底板等高線圖，比例尺1：2000或1：5000
3. 礦井煤係地層綜合柱狀圖，比例尺1：200～1：1000
4. 礦井地質剖麵圖，比例尺1：1000～1：5000
5. 礦井煤(岩)層對比圖，比例尺1：200或1：500
6. 礦井水平地質切麵圖，比例尺1：2000或1：5000
第16條 生產(建設)礦井必備的儲量管理圖
1. 礦井儲量計算圖，比例尺1：1000～1：5000
2. 采區儲量計算圖，比例尺1：1000或1：2000
3. 分煤層損失量計算圖，比例尺1：1000～1：2000
4. 工作麵損失量計算圖，比例尺1：500或1：1000
第17條 生產(建設)礦井必備的水文地質圖
1. 礦井綜合水文地質圖，比例尺1：2000～1：10000
2. 礦井充水性圖，比例尺1：2000或1：5000
3. 礦井綜合水文地質柱狀圖，比例尺1：500
4. 礦井水文地質剖麵圖，比例尺1：1000～1：5000
5. 礦井主要含水層等水位(壓)線圖，比例尺1：2000～1：10000
6. 井上下防治水係統圖，比例尺1：2000或1：5000
第四節 生產(建設)露天礦必備的礦圖
第18條 生產(建設)露天礦必備的基本礦圖
1. 礦田區域地形圖，比例尺1：1000～1：5000
2. 工業廣場平麵圖，比例尺1：500或1：1000
3. 分階段采掘工程平麵圖，比例尺1：500或1：1000
4. 采掘工程斷麵圖，比例尺1：500或1：1000
5. 采掘工程綜合平麵圖，比例尺1：1000或1：2000
6. 排土場平麵圖，比例尺1：1000～1：5000
7. 防排水係統比例尺1：1000～1：5000
第19條 生產(建設)露天礦必備的測量圖
1. 計算二量平斷麵比例尺1：500～1：2000.
2. 露天礦測量控製網圖，比例尺自定。
第20條 生產(建設)露天礦必備的地質及水文地質圖
1.礦田地形地質圖或基岩地質圖，比例尺1：2000～1：10000
2.礦田煤層底板等高線及儲量計算圖，比例尺1：2000～1：5000
3.礦田地質及儲量計算剖麵圖，比例尺1：500或1：1000
4.礦田地層綜合柱狀圖，比例尺1：200～1：1000
5.礦田工程地質平麵圖，比例尺1：1000～1：5000
6.礦田工程地質斷麵圖，比例尺1：1000～1：5000
7.礦田水文地質平麵圖，比例尺1：2000或1：5000
8.礦田水文地質斷麵圖，比例尺1：1000或1：2000
第四章 礦圖的繪製
第一節 基本要求
第21條 礦圖繪製的內容、精度以及繪製方法，必須符合煤礦地質、測量的有關01manbetx 及《煤礦地質測量圖例》(以下簡稱《圖例》的規定)。01manbetx 上沒有明確要求的，可按本規定附錄中要求的繪製內容執行。
第22條 地質測量坐標格網一律采用100×100mm。
第23條 采掘工程平麵圖必須按自然分層分煤層繪製。厚煤層，采用人工分層開采的礦井，在一張圖上不得超過三個人工分層，並分別用不同符號或顏色區分。
第二節 圖紙和材質及分幅

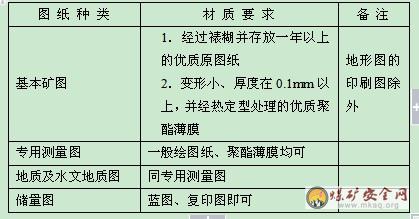

第24條 各類地質測量圖材質(紙基)的選擇，應符合表1規定：
第25條 礦圖原則上以自然井口(采區)劃分圖幅，但較大采區也可分幅繪製。礦圖的圖幅和格網線方向可根據各礦井、露天礦的具體情況確定，但應符合下列要求：
1.便於長期保存;
2.便於繪製和使用
3.同一礦井(露天礦)礦圖的圖幅應盡量一致;
4.圖幅的長度一般不得超過1.5～2.0m，超過2.0m時，應分幅繪製，並繪出接圖表。
第三節 礦圖的精度
第1條 基本礦圖方格網的精度，應根據圖種和圖幅大小按表2的規定執行(表2即《煤礦測量規程》之表43)。
注:任意圖幅的格網和格網對角線的實際長度與理論長度的累積誤差,應分別不大於0.3和0.4mm。
第27條 基本礦圖地麵控製點的繪製誤差應不大於圖上0.2mm。重要地物與地物輪廓對附近控製點的平麵位置誤差應大於圖上0.6mm；次要的地物與地物輪廓應大於圖上0.8mm。井下控製點的繪製誤差應不大於圖上0.3mm，按實際比例尺繪製的主要巷道輪廓與最近控製點的相互位置誤差應不大於圖上0.6mm。
