趙莊礦二號井井下電力監控係統設計方案說明書

　　1. 總體方案 3

　　2. 建設改造原則 7

　　2.1. 先進性 7

　　2.2. 開放性 7

　　2.3. 成熟性 7

　　2.4. 可擴性 7

　　2.5. 高可靠性 7

　　2.6. 經濟性 7

　　2.7. 功能綜合性 8

　　3. 主要投標產品的先進性 8

　　4. 電網監控係統方案 9

　　4.1. 係統結構 9

　　4.2. 地麵KJ360礦用電力監控係統主站建設方案 9

　　4.3. 井下變電所的KJ360-F礦用隔爆兼本安型電力監控分站構成 13

　　4.4. KJJ157本安通訊轉發器構成 16

　　4.5. ZBT-11高開綜合保護器主要技術參數 17

　　4.6. PIR800低壓綜合保護器 20

　　5. 設備清單 23

　　1. 總體方案

　　為實現趙莊礦二號井井下變電所無人值守供電係統自動化技術改造要求的功能，我們擬采用我公司生產的KJ360礦用電力監控係統，來作為我們的技術方案。

　　KJ360礦用電力監控係統是我公司應用最新的成熟的網絡技術，最新的成熟的通信技術，最新的成熟的硬件設計技術，最新的成熟的軟件設計技術，結合井下供電的特殊情況，開發的既能解決井下供電難題，又順應了技術發展方向的供電係統保護與自動化產品。晉煤集團、同煤集團、西山集團、兗礦集團、龍口煤電、陽煤集團等大型礦井的應用實踐表明，KJ360礦用電力監控係統有著優越的性能，能夠大大提高煤礦供電係統的供電可靠性，進而保證煤礦的安全生產。

　　建設內容

　　本次進行以下幾個方麵的改造：

　　1) 建立電網監控係統

　　l 在地麵電網監控主站，通過OPCserver與礦井調度指揮係統平台進行無縫連接，實現信息資源共享、平台共用。

　　l 地麵電網監控主站能對聯網的供電設備進行控製、監測、監視、查詢、記錄、統計輸出等各種操作，可儲存、顯示電網的各種運行參數、運行狀態、故障信息報警等、並可對參數進行設置。

　　l 地麵調度中心設備由監控計算機，不間斷電源，通道櫃構成。

　　l 地麵調度中心配置一台高性能計算機，作為通訊服務器。

　　l 配置一台高性能計算機作為數據服務器兼監控工作站，兼監控工作站，對電網運行進行監控，能夠在監視井上下電網的運行工況。

　　l 地麵監控主站配置UPS電源，為計算機係統提供後備電源。

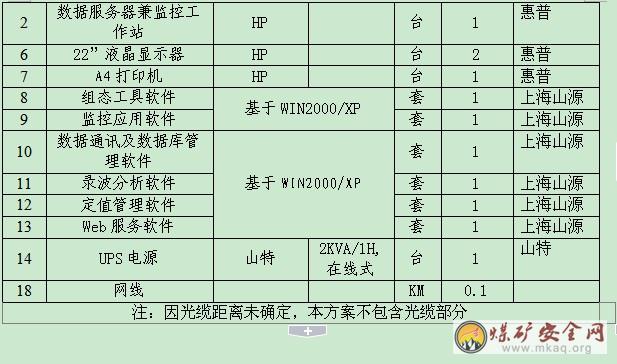

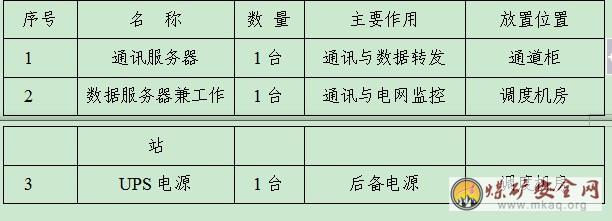

　　地麵監控主站的主要設備配置情況如下表：

　　1) 井下變電所建設內容：

　　l 井下5個變電所、配電點安裝4台KJF360-F礦用隔爆兼本安型電力監控分站和1台KJJ157本安型通訊轉發器，內置高性能工業嵌入式通訊服務器、後備工作電源或者關聯單獨的後備電源等。接入變電所轄區的高壓開關，通過網絡交換機實現變電站與地麵主站電力監控係統的通訊;並留有備用的網口，以便作其他業務通道。

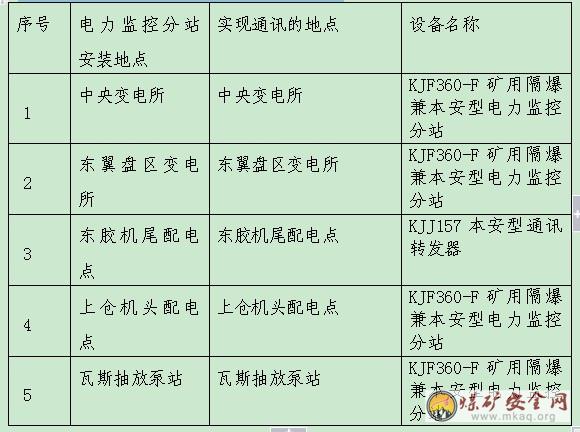

　　井下電力監控分站主要配置情況如下表：

　　l 對井下5個變電所或者配電點共計38台高壓開關安裝ZBT-11係列高開綜合保護器，38台低壓開關安裝PIR800低開綜合保護器，分別接入本變電站或者配電點的KJF360-F礦用隔爆兼本安型電力監控分站或者KJJ157本安型通訊轉發器，通過光纖環網係統與地麵監控主站實現信號上傳和下發。

　　l KJF360-F礦用隔爆兼本安型電力監控分站和KJJ157本安型通訊轉發器提供以太網口與現有網絡交換機連接，如果需要接入變電所其他智能通訊設備，需要做接口軟件進行銜接。

　　1. 建設改造原則

　　1.1. 先進性

　　采用新技術，確保采用的產品技術代表煤礦電網自動化發展方向，避免建成即落伍的情況發生;

　　1.2. 開放性

　　既要在符合通用標準的前提下，兼通多種自動化控製係統，也就是要提供各種層次的盡可能多的符合國際標準的接口，實現子係統最大限度的信息共享。

　　1.3. 成熟性

　　采用成熟的技術，成熟的產品，具有三個以上煤業集團三年以上的成功應用經驗，確保電網自動化建設不走彎路;

　　1.4. 可擴性

　　係統統一設計規劃，並留有擴展空間，保證係統能夠平滑擴展，能夠實現分期投資、分步建設。

　　1.5. 高可靠性

　　選用的材料、產品用成熟的工業級產品，關鍵部位采用雙機熱備模式，確保係統常年24小時運行。

　　1.6. 經濟性

　　是指在一定的資金資源下，盡量有效地利用，以適當的投入，建立一個高水平的、完善的自動化控製網絡係統。所有設備的選型配置堅持性價比最優的原則。

　　1.7. 功能綜合性

　　l 確保係統建成後，真正能夠提高供電可靠性，並能對電網運行工況進行03manbetx ，掌握電網運行規律，使我們對電網的管理更加科學有效;

　　l 除了能夠實現遙測、遙信、遙控、遙調外，還通過視頻監控係統實現變電所視頻監視，為實現變電所的無人值班打下基礎;

　　l 實現井下電網的電度計量，為實現節能目標和實現精細化管理打下基礎;

　　l 能夠使不同的自動化子係統在同一套軟硬件係統上運行，便於綜合管理。

　　2. 主要投標產品的先進性

　　KJ360礦用電力監控係統的先進性

　　1) 軟硬件要運用地麵保護的成熟技術，結合井下供電係統的特點設計的;

　　2) 軟硬件模塊化，保證能夠進行局部的升級和更換;

　　3) 測控分站具有當地實時圖形監控及事件顯示功能;

　　4) 定值連續可調，非倍率連續可調，使保護能夠滿足上下級變電所的配合關係;

　　5) 具備電網擾動錄波與錄波03manbetx 功能，便於掌握電網運行規律，03manbetx 故障過程;

　　6) ZBT-11係列高開綜合保護器采用開關電源，雙CPU，全數字化設計，供電範圍寬，抗幹擾性強，可在高諧波的場所運行;

　　7) 配置有獨特的失壓保護，可以區分母線真正是壓和電壓波動，使保護在門口短路致使電壓降低時和雷電時、大負荷衝擊時，開關不被誤跳，可有效避免失壓誤動造成的井下大麵積停電;

　　8) 采用保護中的基於定值的漏電保護與網絡綜合選漏相結合，可以適應金屬性接地、低阻接地、高阻接地和裝有消弧線圈的情況;

　　9) 具有電度量峰平穀累計功能，為精細化管理服務;

　　10) 可以通過液晶屏和隔爆紅外遙控器實現變電所當地監控;

　　11) 可以實現變電所的遠程調試和維護;

　　12) KJ360-F礦用隔爆兼本安型電力監控分站內置後備電源，保證變電所停電後，分站可以運行3小時，以便查詢、03manbetx 故障;

　　13) KJ360礦用電力監控係統組態軟件平台是供電專業版，符合供電係統的管理習慣與要求，便於操作和維護;

　　14) KJ360礦用電力監控係統組態平台有自主知識產權，可以提供個性化的功能設計;

　　15) KJ360礦用電力監控係統組態軟件集實時監控、運行分析、定值管理、電量管理等為一體，為電網運行決策提供最完備的數據;

　　3. 電網監控係統方案

　　3.1. 係統結構

　　KJ360礦用電力監控係統分為四個層次：設備層(即綜合保護層ZBT-11係列高開綜合保護器)、變電層(即變電所內的當地監控和自動化設備—KJ360-F礦用隔爆兼本安型電力監控分站和KJJ157本安型通訊轉發器)、通訊平台層(即變電所與地麵間的公共通訊平台—光纖以太網平台)、地麵監控層。

　　設備層主要完成數據采集、計算、保護和控製執行，並通過RS485總線接入變電所的監控分站或通訊轉發器中，一方麵完成數據轉發，另一方麵實現變電所綜合選漏、錄波存儲、時鍾同步和當地監控，並通過光纖以太網，完成與監控主站的通訊。通訊平台是由電力分站或通訊轉發器的光端設備構成的光纖以太網或是專門的光纖以太網。監控主站是一套供電係統專業版組態係統，可按照供電係統的規範，對供電係統進行監測、控製、統計和分析。

　　3.2. 地麵KJ360礦用電力監控係統主站建設方案

　　在地麵調度中心設置通訊服務器和監控工作站，通過以太網直接計入千兆環網交換機。

　　通訊服務器和監控工作站安裝KJ360礦用電力監控係統專業版監控軟件，能夠進行開關遠程監測、遙控、定值設定，錄波分析，02manbetx.com 分析等。

　　在調度中心以統一的組態王工控組態平台進行畫麵組態、實時監控和網絡發布。

　　l 地麵KJ360礦用電力監控係統主站主要技術參數

　　1) 實時測量與監視功能

　　測量高低壓供電係統係統每個回路的Ua、Ub、Uc、Uab、Ubc、Uca、3U0、Ia、Ic、3I0、P、Q、COSФ、絕緣電阻、有功電量、無功電量;

　　監視開關分合位置、保護信號情況;

　　2) 告警功能

　　開關變位告警、保護動作告警、電壓電流越限告警;

　　3)02manbetx.com 推畫麵功能

　　當某變電所發生開關跳閘、保護動作等事件時，將自動調出02manbetx.com 回路所在的畫麵;

　　4) 事件記錄存儲檢索功能

　　當開關變位、保護動作、發生預告信號、控製操作、修改定值時，均生成帶時標和帶動作值的事件記錄，存儲在磁盤中;

　　5) 定值管理功能

　　可以對選定的回路進行定值查詢、設定與打印。設定時為了定值設定的安全可靠，分定值預設和定值固化兩步進行。

　　6) 電度計量功能

　　可按時段統計存儲各回路電度量的峰、平、穀電量，並形成報表予以打印;

　　7) 權限管理功能

　　有管理員級權限和客戶權限，管理員可以分配每台工作站的權限，以保證係統操作的安全性;

　　8) 故障錄波分析與打印功能

　　當保護動作時，可自動啟動錄波功能，也可由調度下命令啟動某回路進行錄波，主站可再現電壓電流波形，分析各個時刻的幅值相位等，也可打印出錄波曲線;

　　9) 控製操作功能

　　控製操作有四種：高低壓開關的分合閘控製操作、保護信號複歸操作、啟動錄波操作和掛接檢修牌;開關分合操作分預分預合，控製執行兩步操作，以確保開關操作的安全性;

　　10) 曆史數據存儲與檢索功能

　　對電壓、電流、功率、功率因數、電度量等存儲小時值、日值、月值，存儲的時間長短隻受磁盤容量的限製;

　　11) 曲線存儲與檢索功能

　　可存儲電壓電流功率等的日曲線月曲線，存儲的時間長短隻受磁盤容量的限製;

　　12) 報表設計與檢索打印功能

　　軟件自帶報表設計工具，可進行各類報表的設計，現實與打印時，自動將數據從數據庫中取出，並填在表中。

　　13) 打印功能

　　可進行屏幕打印、各類曲線打印、事件記錄打印、報表打印、錄波打印等;

　　14) 圖形畫麵組態功能

　　有強大的電力組態工具，可製作變電運行所需的各類圖形、曲線;

　　15) web瀏覽功能

　　可提供web瀏覽功能，使在局域網中的任何計算機，經授權均能瀏覽各類曲線、報表和實時圖形;

　　16) 設備檔案的管理

　　可在畫麵上，點擊開關可調出開關的檔案資料，實現開關及相關設備的台帳管理;

　　17) 規約轉換和數據轉發

　　可實現多種通訊規約的轉換，並向調度轉發數據。提供OPC Server接口，配合集中控製平台進行集成。

　　18) 對井下監控分站軟件進行遠程升級;

　　19) 自診斷功能

　　係統能及時發現分站、高開綜合保護器故障，並予以報警。

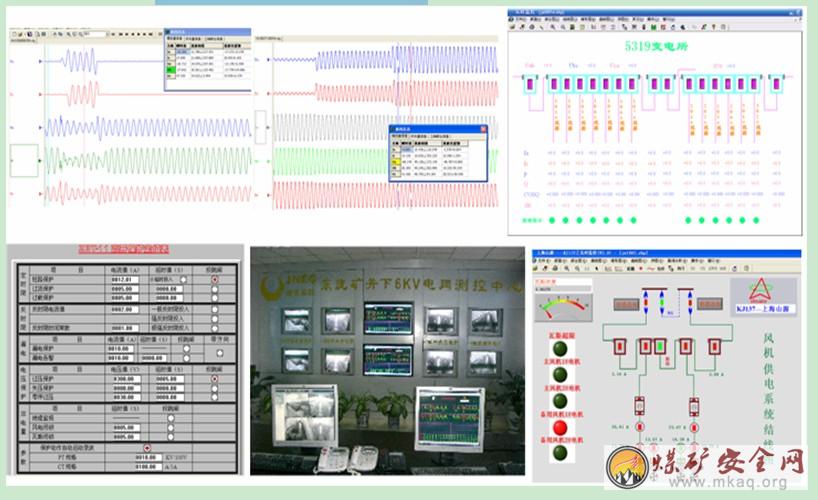

　　主站係統的部分畫麵如下圖所示：

　　l 主要特點

　　1) KJ360礦用電力監控係統組態軟件平台是供電專業版，符合供電係統的管理習慣與要求，便於操作和維護;

　　2) KJ360礦用電力監控係統組態平台有自主知識產權，可以提供個性化的功能設計;

　　3) 采用windows 2000/xp操作係統，SQL SERVER數據庫，B/S/C(瀏覽器/服務器/客戶端)三層體係結構，開放、靈活;

　　4) KJ360礦用電力監控係統組態平台不僅具有電網監控功能，它還有電網運行分析功能，能夠幫助運行管理人員更好地掌握電網運行規律。

　　5) 采用實時數據庫和關係型曆史數據庫相結合的方式，係統有極強的通用性和可擴性，是當今先進數據庫技術的典型應用;

　　6) 集實時監控和運行分析為一體，是工控組態軟件所不適應的性能優越的供電係統專用的組態係統;

　　7) 模塊化設計和可伸縮性結構，應用了當今最新的軟件技術。

　　l 主要技術數據

　　l 操作係統：Windows2000/XP

　　l 數據庫：SQL Server

　　l 反應速度：開關量變位≤2S;遙測量更新≤2S;

　　l 係統容量：可容納128個32個回路的變電所的信息量;

　　l 係統巡檢周期：小於2秒。

　　l 可掛接24台工作站

　　l 可支持25個客戶同時進行WEB瀏覽

　　1.1. 井下變電所的KJ360-F礦用隔爆兼本安型電力監控分站構成

　　在井下中央變電所安裝KJ360-F礦用隔爆兼本安型電力監控分站，將變電所的高爆開關的綜合保護通過RS485口接入監控分站，測控分站通過以太網接口和光纖環網實現與地麵電力監控主站的通訊。

　　監控分站主要做變電所與電力監控主站間數據通訊轉發，並兼負變電所綜合選漏和錄波預處理，並提供OPC SERVER給組態王工業組態平台。監分站內置後備電源，停電後可延續三小時的運行。

　　井下監控分站主要由高性能工業嵌入式通訊服務器、後備工作電源、視頻接入、光纖接續盒、工業光纖以太網交換機等組成。支持多規約、多波特率、多通訊方式。軟件內核部分采用嵌入式實時多任務操作係統，通訊及監控軟件采用外掛式軟件模塊，可方便地進行功能擴充。

　　l 主要功能

　　1) 完成保護裝置與地麵調度監控係統間的數據交換功能

　　l 能接收並貯存地麵調度中心的命令;

　　l 根據地麵監控主站的命令，采集高開綜合保護器的遙測量、遙信量、事件順序記錄、錄波數據等，並向中心站傳輸;

　　l 具有按地麵調度中心的命令控製高保開關的合閘、分閘功能;

　　2) 具有當地集中監控功能

　　l 具有開關狀態監視功能;

　　l 具有電流電壓等的實時顯示功能;

　　l 具有帶時標的事件記錄顯示功能;

　　3) 網絡綜合選漏功能

　　l 與ZBT-11係列高開綜合保護器配合，實現轄區變電所單相接地選線功能，以適應高阻接地和有消弧線圈的情況，接地後，以事件記錄和信號的形式表示出接地的線路和接地相;

　　4) 具有時鍾同步功能

　　l 實現與上級調度主站和下級綜合保護器的時鍾同步功能。主站每半小時與分站對時一次，分站每15分鍾與綜合保護對時一次，確保時鍾一致;

　　l 分站實時監測綜合保護的投入運行情況，一旦有新安裝的保護開機運行，分站就會主動與保護對時。

　　5) 視頻接入功能

　　l 可以內置視頻接入模塊，隔爆攝像頭視頻信號直接接入分站，實現遠傳。

　　6) 規約轉換功能

　　l 外掛式規約擴充模塊，可以方便地接入第三方智能供電設備;

　　7) 遠程維護功能

　　l 可以遠程監視通訊狀態，遠程進行軟件升級，遠程進行數據維護，遠程下載錄波數據;用Telnet和ftp可登錄到分站的通訊服務器上，進行應用程序升級、錄波文件下載等。

　　8) 失電數據保持功能

　　l 在係統掉電的情況下，保證係統的各種信息存儲及傳輸。

　　9) 各保護器通訊狀態監視

　　l 當保護器通訊中斷時，產生保護通訊中斷的事件記錄，除自己顯示外，還要送到地麵調度監控中心;

　　10) 實時監視各種控製操作

　　l 來自主站的定值修改命令，在固化命令下發到綜合保護，且綜合保護已固化成功後，分站將產生一命令修改定值的事件記錄;

　　l 來自主站的開關控製命令，在綜合保護執行後，分站也將產生一命令遙控開關的事件記錄。

　　11) 錄波文件存儲功能

　　l 當綜合保護有錄波數據時，分站將錄波數據從保護器要來，且生成三個錄波文件.hdr，.cfg，.dat，並存儲在分站中，分站能夠存儲32次的錄波文件，當多於32次時，最早的錄波文件將被刪除。

　　12) 提供OPC SERVER接口，與全礦井集控平台進行無縫連接。

　　l 主要特點

　　l 強大的工業級32位嵌入式微處理器，低功耗，無風扇，可靠性高;

　　l 通訊方式靈活，支持多規約、多波特率、多通訊方式;

　　l 軟件內核部分采用嵌入式實時多任務操作係統，實時性高;

　　l 通訊及監控軟件采用外掛式軟件模塊，功能擴充方便，可方便地實現綜合保護裝置與地麵調度監控係統的數據交換，並實現當地集中監控;

　　l 具有掉電3小時後備電源接續供電的能力，確保全站停電後，能將故障信息傳到地麵調度監控係統;

　　l 內置光纖以太網交換機，方便接入以太網;

　　l 支持遠程維護和監控;

　　l 配有液晶漢字顯示器，能夠顯示變電所的電流電壓，開關狀態，事件記錄信息;

　　l 可以接入其他智能電力設備。

　　l 主要技術指標

　　l 供電電源：AC127V±30%

　　l 電氣接口

　　串口：8個可軟件配置的RS485/RS232，最大波特率115200bps

　　以太網口：4個，100Mbps

　　l 光口

　　1對單模光口，SC接口

　　傳輸距離：大於30KM

　　l 容量：可接入64個智能電力終端

　　l 工作溫度：-40°C∽+70°C

　　l 後備電源持續時間

　　停電後不小於3小時

　　l 重量

　　不大於200kg;

　　1.2. KJJ157本安通訊轉發器構成

　　適用範圍：KJJ157本安通訊轉發器主要用於井下工作麵或中央變電所第三方綜合保護器或智能電力設備的通訊，實現RS485到以太網的接口轉換以及保護通訊協議到TCP/IP協議的轉換。

　　²標準配置

　　l 6個RS232/RS485/RS422接口

　　l RS232/RS485方式用戶可設置

　　l 1個以太網接口：RJ45接口

　　l 1個以太網光口：SC接口，單模，波長1330um

　　² 通訊規約處理功能

　　l 下行通道(對保護)

　　l 第三方規約接口程序的二次開發和接入

　　l 上行通道(對主站)

　　l OPC接口

　　l MODBUS-RTU

　　l TCP/IP

　　² 支持的通訊信道及介質類型

　　l 5類屏蔽網線(RJ45)

　　² 性能指標

　　l 傳輸距離：≥10KM

　　l 接口容量 ：可接入64台各類高低壓保護器

　　² 供電電源

　　DC12V(0.8A),需與KDW660/12B隔爆兼本安型直流穩壓電源配套使用。

　　² 外型尺寸及重量

　　l 外型尺寸：長×寬×高 = 490mm×386mm×88mm

　　l 重量：不大於20Kg

　　1.3. ZBT-11高開綜合保護器主要技術參數

　　ZBT-11高開綜合保護器，是專為煤礦井下高保開關監控保護研發生產的數字化保護測控裝置，在抗震動、防腐蝕、抗幹擾有著特殊的處理和優良的效果，主要完成井下防爆開關所需的各種保護，並完成回路的電壓、電流、功率、功率因數、電度計量、開關位置監視、事件記錄、故障錄波、開關控製、通訊等功能。采用雙CPU設計結構，既提高了通信速度，又提高了保護的可靠性;特殊的工作電源設計，保證在故障情況下能夠使保護可靠動作，並記錄故障類型;靈活的保護配置，確保了保護動作的選擇性、可靠性和速動性，避免了開關誤動拒動越級跳閘等情況的發生;遙控修改定值,遙控開關分合,實現了不停電在線修改定值，更增加了操作的方便性和安全性。

　　1.1. 保護器的構成

　　ZBT-11礦用高保開關綜合保護器采用模塊化結構，由工作開關電源、儲能電源、保護CPU模板、漢字液晶顯示器及其CPU板、電壓電流傳感器模板、開關量輸入及操作回路模板構成。

　　工作電源是一個工業級的寬範圍開關電源，它是保護器正常的工作電源，儲能電源，在全所失電時自動投入使用，它一方麵提供保護器一個小時的供電，使保護器能可靠動作並將故障信息上傳，另一方麵，給開關的跳閘機構提供跳閘電源，以保證失壓時可靠跳閘。

　　1.2. 主要功能

　　1) 三段式電流保護：速斷、限時速段、過載，獨立的電流元件和時間元件，可獨立投退

　　2) 二段式零序電流(漏電)保護：獨立的電流元件和時間元件，可獨立投退

　　3) 反時限電流保護：時間常數可整定，三種反時限曲線可選擇

　　4) 低電壓跳閘：獨立的電壓值和延時時間元件，可投退

　　5) 過電壓跳閘：獨立的電壓值和延時時間元件，可投退

　　6) 零序過壓跳閘：獨立的電壓值和延時時間元件，可投退

　　7) 遙控：地麵調度和本地遙控器控製開關分合

　　8) 遙調：地麵調度和本地遙控器調整保護定值

　　9) 遙信：斷路器位置、刀閘位置、保護動作信號等

　　10) 電纜絕緣監視告警：電纜屏蔽層對地的絕緣監視

　　11) PT斷線告警：PT短線或缺相發出告警信號或跳閘

　　12) 故障錄波：故障前後不低於2秒的電壓電流波形，每周波采樣不得少於24個點，滿足供02manbetx.com 分析故障的要求。

　　13) 事件順序記錄功能

　　14) 電度計量：有功電度無功電度的計算或脈衝計數

　　15) 瓦斯閉鎖：空接點引入，可告警，可跳閘

　　16) 風電閉鎖：空接點引入，可告警，可跳閘

　　17) 測量功能：測量Ia,Ic,Uab,Ubc,Uca,Ua,Ub,Uc,3U0,3I0,Hz，P、Q、COSф及絕緣電阻

　　18) 調校采用紅外遙控方式，操作簡單方便。

　　1.3. 主要特點

　　1) 采用雙CPU設計結構，既提高了通信速度，又提高了保護的可靠性;

　　2) 特殊的工作電源設計，保證在交流失電情況下能夠使保護可靠動作跳開開關，記錄並上傳故障信息;

　　3) 靈活完善的保護配置，確保了保護動作的選擇性、可靠性和速動性，避免了因一個回路故障而引起全變電所開關失壓跳閘的情況發生;

　　4) 保護裝置數字化，保護動作精度高、速度快，可靠性高，徹底免除老式保護動作值飄移，動作靈敏度差造成的保護誤動情況;

　　5) 精確的事件順序記錄和故障錄波功能，有助於迅速查找故障，大大縮小變電所停電時間，徹底避免故障後試合開關造成的多次頂跳上級開關的煩惱

　　6) 漢字顯示屏幕，更增加了使用的方便性;

　　7) 信號不複歸，閉鎖遠方遙控合閘和就地按鈕合閘;

　　8) 可單獨使用，也可聯網使用，適用於電網改造的各個階段。

　　1.4. 主要技術數據

　　l 工作環境條件

　　環境溫度：-15～+50℃

　　貯存溫度：-25～+70℃

　　相對濕度：不超過95%;

　　高度：海拔高度不超過2500M;

　　l 額定參數

　　交流電壓：100V/

V，100V

　　交流電流：5A

　　額定頻率：50Hz

　　l 模擬量測量精度及工作範圍

　　電流、電壓：0.5級

　　功率、功率因數;1級

　　頻率：≤±0.01HZ

　　精確工作範圍：電流0.1In～1.2In，電壓：1V～150V

　　l 保護量精度及工作範圍

　　電流、電壓定值誤差：不超過±5%

　　整定級差：電流0.01A，電壓0.5V，時間：1ms;

　　精確工作範圍：電流0.2In～10In， 電壓：1V～150V;

　　l 其他數據

　　故障錄波時間：故障前後不小於2秒的Ia,Ic, Ua,Ub,Uc的波形

　　事件記錄分辨率：不大於2ms

　　l 功率消耗

　　工作回路：<15W/每裝置

　　交流電流回路：不大於0.5VA/相

　　交流電壓回路：不大於0.5VA/相

　　l 接點容量

　　直流135V，8A

　　輸入、輸出回路采用光電隔離

　　l 信息通道

　　RS485現場總線接口

　　1.4. PIR800低壓綜合保護器

　　l 主要功能

　　低壓開關內安裝PIR800型低壓綜合保護器，將低壓開關綜合保護器接入變電所的K360-F測控分站，並在分站中增加相應的低壓保護通訊接口程序，實現低壓開關的遠程監控，並於高壓部分統一在一起，實現變電所高、低壓開關的遠程監控。低壓保護的功能：

　　1) 額定電流工作值Ie

　　本保護器有極寬的額定電流範圍，整定範圍從10A~1000A。

　　額定電流小於30A時，調節步長為1A，否則調節步長為5A。

　　2) 短路

　　短路保護可通過軟件整定短路電流為：2~10倍Ie。

　　另外短路保護有兩種形式可選擇：鑒幅(即判斷電流幅值)或相敏。可選擇其中一種。

　　3) 三相不平衡

　　不平衡係數由30~100%由軟件整定，動作時間為1S~240S可調。

　　4) 過載

　　根據過載動作時間表進行動作。閉鎖90S後自動複位。

　　5) 欠壓

　　保護可由軟件整定為50~85%額定電壓值，動作時間為1S~240S可調。

　　6) 過壓

　　保護可由軟件整定為110~120%額定電壓值。動作時間5S。

　　7) 漏電閉鎖

　　開關合閘前對供電線路對地絕緣情況進行檢測。當絕緣電阻低於7 kΩ+20% (380V)，22kΩ+20%(660V)，40 kΩ+20% (1140V)時，保護器動作。

　　當主電路絕緣阻值上升到閉鎖值1.5倍時，自動解除漏電閉鎖。

　　8) 選擇性漏電保護(分開關)：

　　動作電阻值：380V電網3~7kΩ，660V電網5~13kΩ，1140V電網5~20kΩ。

　　1140V等級，1K漏電動作時間≤30mS。

　　9) 漏電保護(總開關)：

　　動作電阻值：380V電網3.5kΩ，660V電網11kΩ，1140V電網20kΩ。

　　1140V等級，1K漏電動作時間≤50mS。

　　動作時間為0~500mS可調。檢測原理為附加直流法。

　　10) 開關設置

　　可通過外部撥碼開關選擇“總開關”或“分開關”。外部撥碼開關處於“打開”狀態，則為“分開關”;反之則為“總開關”。

　　11) 瓦斯檢測

　　可選擇“頻率量”輸入或“開關量”輸入，也可將該功能關閉。

　　可選擇瓦斯保護動作點。如果為“頻率量”輸入，200~1000Hz頻率量輸入。

　　12) 溫度檢測

　　可選擇“模擬量”輸入或“關閉”該功能。可設置超溫點。

　　13) 測量功能

　　三個相電壓、三個線電壓、三相電流、零序電流、有功功率功率因數、絕緣電阻、瓦斯濃度、溫度;

　　14) 電度計量

　　通過功率積分方式實現低壓電度計量，精度0.5級(有認證);

　　15) 信號監視

　　開關位置、所有保護告警和動作信號

　　16) 事件記錄

　　記錄事故發生時刻、故障類型以及保護動作時的動作值，掉電不丟失;

　　17) 遠控功能

　　l 開關分合控製：在地麵進行開關分合控製

　　l 定值設定功能：通過按鈕或在地麵用原高壓係統監控機進行保護定值查詢和修改

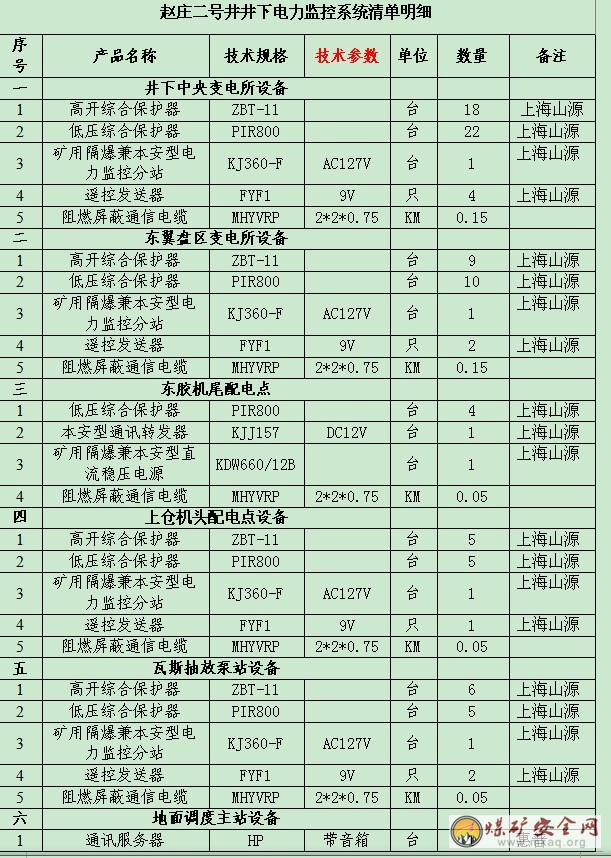

　　五. 設備清單
