井下黃泥灌漿管路安裝施工組織措施

　　目 錄

　　一、 工程概況

　　二、 施工方法

　　三、 施工前準備

　　四、 施工步驟

　　五、 起吊索具受校核

　　六、安全注意事項

　　七、 施工機具

　　八、 勞動力組織安排

　　九、 工期安排

　　一、工程概況

　　淮北礦業集團童亭煤礦是一年產量為90萬噸的老礦井，屬高瓦斯礦井,井下條件十分複雜。其井下黃泥管路是一趟無縫鋼管Ф108×4管路，安裝位置由風井井筒下口至-330m平麵總回風巷後分兩部支路，其中一部分經八二運輸上山到八二下人行上山;另一部分經回風總巷、八四回風總巷到八四人行上山和八四下探煤下山，其管路總長度約為5700米。由於其井下黃泥管路安裝位置由平巷及上下山幾部分組成，其管路的固定方式也各不相同，而且井下大部分巷道年久未曾修複，並且地壓比較大，許多巷道頂幫冒頂，側幫突出，有的地方積水很深，地質條件非常惡劣，上山坡度較大，安裝管路運輸十分不便(需全部采用人力運輸)，施工難度十分艱巨，且其安全隱患大，要求工期短。因此本工程的施工時間緊、任務艱巨、難度大、不安全因素多，為了安全、優質、快速地完成此次施工任務，為此特編製本施工技術措施，以指導施工。

　　主要技術參數：

　　1、 鋼管型號： 無縫鋼管Ф108×4

　　2、 管路連接方式： 鋼法蘭連接方式

　　3、 管路固定方式： 支座及吊掛固定方式

　　4、 管路防腐方式： 除中鏽，刷兩遍紅丹

　　防鏽漆，刷兩遍中綠麵漆。

　　5、 管路公稱壓力： PN2.5MPa

　　6、 管路運輸方式： 人力運輸

　　二、施工前的準備工作

　　1、組織施工人員熟悉圖紙並做好井下的安全、技術培訓工作，學習有關01manbetx 、規範及有關技術措施。

　　2、備齊各種施工機具、設施，並對其施工機具、設施的安全性能進行全麵檢查，確保設備完好，使用安全。

　　3、對到貨的設備及構件逐一檢查、驗收、編號並做好記錄，部分閥門、管件需做好試壓試驗。

　　4、對施工現場條件進行檢查、驗收。

　　5、準備好施工用的各種材料、加工構件及必要的勞動保護與安全保護用品。

　　6、做好井上、井下運輸道路的檢查，檢查照明及通信是否滿足設備運輸的要求。

　　7、做好管路法蘭焊接的施工配電搭火接線。

　　8、準備好施工管路運輸設備的籌備問題。

　　9、編製施工用各種圖表、記錄表及現場標牌。

　　10、施工現場應備有黃沙、水源、滅火器等消防器材。

　　11、對施工人員作一次全麵的身體檢查。

　　12、要求甲方相關單位協調好井下部分位置管路安裝時打錨杆眼用的風管、水管問題及各個聯絡巷與上下山的臨時提升絞車問題。

　　三、施工步驟

　　1、加工件的製作，管路法蘭的焊接。

　　2、對管路安裝位置及安裝路線的檢查、校檢。

　　3、在地麵焊接管路法蘭的同時，可先行派人提前將井下部分管路安裝位置的吊掛錨杆眼打好，並將錨杆栽好。

　　4、管路及支座、管件的運輸及下放。

　　5、直段管路及上下山管路的安裝(閥門管件的安裝)。

　　6、巷道拐彎處及龍門架管路的製作。

　　7、巷道拐彎處及龍門架管路的安裝。

　　8、管路試壓試驗。

　　五、施工方法

　　1、加工件的製作，管路法蘭的焊接。

　　由於本工程的焊接工程量特別大，故采用多台焊機施焊。邊下料邊

　　組織人員對法蘭盤，再進行統一施焊。

　　管路的供貨是分批分次的，需提前將場地組織好，安排一部分作業人員倒運管路;一部分作業人員下料;一部分作業人員進行管路法蘭及其他加工件的焊接。

　　2、管路及支座、管件的運輸及下放。

　　由於本工程管路運輸工作量十分艱巨，需利用礦用平板車，管路在地麵裝車，通過副井提升係統下放至副井井底，由電機車分批分次推至各個施工界麵距安裝地點最近的地方，利用各聯絡巷道及各上下山臨時提升絞車牽引(或後留)將各構件運送到施工地點，待各上下山附近的管路送至安裝地點後，需利用人力將每一根管路扛著向各上、下山的巷道將其送至具體安裝地點。由於各施工地點巷道年久未修複，運送管路的施工作業人員一定要注意坡路的濕滑及各頂幫、側幫的安全隱患，一定要做到安全文明施工，由於本礦井屬高瓦斯礦，所以各施工作業人員在運送管路及其構件時千萬不要將其鋼構件摔擲，以防砸出火星引起安全02manbetx.com 。

　　地麵裝車利用人力裝車，提前在平板車上兩端焊上四根槽鋼[12或槽鋼[10立柱，裝上鋼管後用鋼絲繩或鐵絲捆綁牢固。嚴禁有超高、超寬現象，每根鋼管截成4米一根，其擺放要因法蘭而錯開。

　　管路下放必須由寬罐側下放。

　　管路在運輸途中，要嚴格遵守煤礦運輸有關規定，嚴禁違章作業。利用絞車對設備及材料進行牽引時，要保證信號通暢，信號聯係可利用電鈴、頭戴耳機或對講機，口哨作輔助信號。牽引速度合適，牽引鋼絲繩在每次提升或下落前需經嚴格檢查。如果斜巷運輸，要檢查“一坡三防”是否齊全。

　　組織有關運輸及裝卸人員，認真學習有關安全01manbetx 01manbetx ，做到安全運輸。

　　3、直段管路及上下山管路的安裝(閥門管件的安裝)

　　將運送到巷道的管路依次用連接螺栓將各法蘭盤連接上，並在每副法蘭盤中安裝上石棉墊，緊螺栓時一定要注意對稱緊勻、緊固，否則易出現漏水現象，可以安裝多根管路後將其整體固定於支座上。各構件聯接緊固件及閥門管件要安裝正確、齊全、緊固，要保證各閥門管件的開閉靈活、可靠，各管路支座要放置平穩牢固，上下山的管路安裝一定要將管路吊掛及吊卡安裝牢固，吊掛安裝的管路要特殊的三角撐及手拉葫蘆等工具來進行安裝，其各管路及其構件閥門管件的安裝要符合設備通用安裝技術要求，各構件的安裝偏差必須符合圖紙設計或標準有關的要求。

　　4、巷道拐彎處及龍門架管路的製作、安裝

　　根據現場條件，安裝人員將直段管路安裝完畢後，其部分拐彎及巷道穿過處(可以加工成龍門架式樣的)需要技術人員將現場具體的安裝結構尺寸繪製成安裝圖，再根據所繪製的安裝圖紙，在地麵加工成組裝件，以便於井下運輸及安裝，各構件的安裝偏差必須符合圖紙設計或標準有關的要求。

　　5、管路試壓試驗

　　管路的試壓試驗在管路安裝完畢後進行，因為本工程安裝的管路線路非常長，試驗起來非常緩慢，故可以分成幾段來做試驗：

　　a、-330m總回風巷至八四總回風巷及八四人行上山、八四下探寬下山的水壓試驗。

　　b、-330m總回風巷至八二運輸上山、八二下人行上山的水壓試驗。

　　成立試壓領導小組，負責各管路段的組織和指揮，做好準備，組織有序，分工明確，通訊要暢通，聯絡要及時準確，所有參加試驗人員要認真負責，注意各處管路有無滲水、漏水現象。

　　六、安裝質量標準

　　1、管路焊接的焊條、焊絲、焊劑等焊接材料規和質量必須符合要求。

　　2、管材的規格質量及加工尺寸應符合設計要求

　　3、管路安裝後，應按使用要求進行壓力試驗。

　　4、直管的彎曲度每米不超過1.5mm。

　　5、管道位置允許偏差：30 mm。

　　6、管卡及其管架的間距允許偏差：300 mm。

　　7、管道的防腐蝕必須要符合規定要求。

　　七、施工安全製度

　　1、所有參與施工人員必須認真學習本措施，經過安全培訓，特殊工種持證上崗。堅定不移地貫徹落實“安全第一，預防為主”的方針，必須在思想上、工作上處理好安全與生產的關係。加強對職工安全技術教育，堅決杜絕違章指揮和違章作業。

　　2、認真學習《煤礦安全01manbetx 》和《煤礦安裝工程質量檢驗及評定標準》等安裝質量標準。

　　4、嚴格執行班前、班後會製度，班前會提前半小時召開，由當班負責人布置任務，分配工作，強調安全注意事項;班後進行工作總結。

　　5、必須遵守建設單位的有關規章製度，按要求辦事。

　　6、施工人員必須配戴齊全必要的勞動保護用品。如：礦燈安全帽、膠靴、自救器等。

　　7、施工時，井下要設有足夠的照明及聯係信號，信號設有專人聯係，確保信號清晰、可靠。

　　8、構件及設備運輸時，下坡段要用絞車作後留，嚴禁溜放，平車上禁止上人，平車運行時，要有人隨行，發現問題，及時停車處理，平車運行過程中，軌道內禁止行人。

　　9、開好班前班後會，在班前會上要明確任務，分工及安全注意事項。嚴禁班前喝酒。

　　10、所有施工人員必須聽從指揮，堅守崗位。

　　11、施工現場必須堅持瓦檢製度，施工人員必須攜帶瓦斯檢測儀，以便施工過程中不斷檢測其巷道內的瓦斯濃度，瓦斯超限必須撤人，做到安全生產及施工。

　　12、井下作業人員下井嚴禁攜帶煙火及香煙之類。

　　13、施工時，如需動用氧氣或施焊時，必須要向礦上申請，經相關人員同意並簽字後，並有燒焊措施方可進行施焊。

　　14、設專職安全員1人，每班設正、副班長各1人，負責每班的安全工作。嚴格執行安全生產責任製，建立建全安全監察機構，嚴格執行安全檢查製度，以查思想、查製度、查紀律、查領導、查隱患為主要內容。

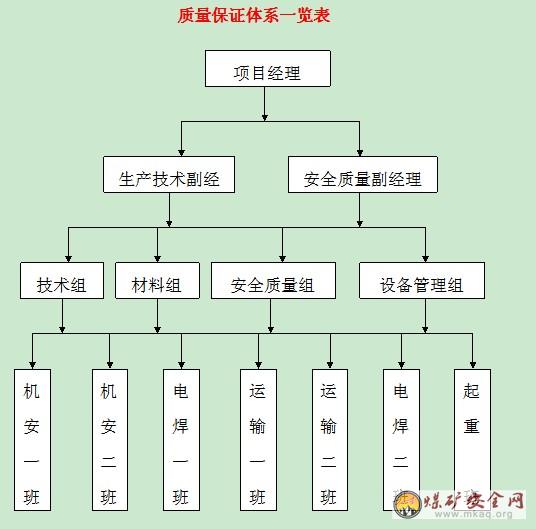

　　七、質量保證體係及質量保證措施

　　為了有效地控製施工過程中的質量，擬定如下組織體係及保證措施：
