山腳樹礦生產地質報告

第一章 緒 論
　　　　第一節 修改地質報告的依據、目的和任務
　　　按照《礦井地質01manbetx 》要求，生產礦井從基建時移交的或從上一次修改的生產地質報告被批準時起，必須每八至十年修改一次。
　　　為了更好地指導今後的礦井生產建設，給有關部門提供有利於礦井改擴建，提高生產效益的可靠地質依據，我們於2007年12月完成山腳樹礦生產地質報告的編製工作。本次生產地質報告的編製依據是：原地質勘探公司提交的地質報告；生產補充勘探報告；1983年及1992年生產地質報告；2003年及2006年三維地震勘探報告及1993年至2007年生產巷道實見資料。編製報告的任務是：較合理的評價本井田煤層賦存狀態及地質構造的發育情況，為礦井技術改造提供地質依據，達到合理地開采和利用煤炭資源的目的。
　　　編製報告中完成以下任務：
　　1、各類基礎資料統計表15種
　　2、礦井地形地質圖二張 比例：1：5000。
　　3、地層柱狀圖一張 比例：1:500
　　4、煤係地層綜台柱狀圖一張 比例：1:200
　　5、煤岩層對比圖三張 比例：1:500
　　6、鑽孔柱狀圖44張 比例：1:200
　　7、礦井地質剖麵圖16張 比例：1:2000
　　8、生產水平主要巷道地質剖麵圖6張
　　　南井F081370前石門地質剖麵圖 比例：1:200
　　　北井1370石門地質剖麵圖 比例：1:100
　　　南井1370前石門地質剖麵圖 比例：1:100
　　9、井井筒剖麵圖2張 比例：1:2000
　　10、礦井綜合水文地質剖麵圖1張 比例：1:5000
　　11、礦井水文地質剖麵圖1張 比例：1:500
　　12、礦井綜合水文地質柱狀圖一張 比例：1:500
　　13、礦井湧水量與各種相關因素曲線圖二張
　　14、礦井可采煤層底板等高線及儲量計量圖18張 比例：1:5000
　　15、礦井可采煤層損失量計算圖10張 比例：1:2000
　　16、井上下對照圖4張 比例：1:2000
　　　其他圖件：
　　1、礦區地質構造綱要圖1張 比例：1:5000
　　2、老窖和小煤礦分布及防治水工程布置圖1張 比例：1:5000
　　　報告文字說明書一冊，共計118頁。本報告於2006年5月脫稿，總計圖紙105張，附表10冊共287頁。

　　　　第二節 井田位置、範圍及交通條件
　　　山腳樹煤礦行政區隸屬於貴州省六盤水市管轄，位於盤縣以北約30公裏的斷江鎮境內，界於老屋基礦和月亮田礦之間。
　　　地理坐標：東經104°29′45″－104°32′43″
　　　　　　　　　　北緯25°51′33″－25°54′25″
　　　井田範圍：南起拖長江煤柱和七號勘探線（山腳樹礦零號勘探線），北至F15-1斷層，西起煤層露頭，東至＋1100米標高，走向長5.3公裏，傾斜寬3.5公裏，井田麵積18.3平方公裏，礦區麵積22.771平方公裏，由9個平麵坐標點控製（詳見下表）'

　　　在井田範圍內，北部已劃出F15-1與F20斷層之間塊段中＋1500水平以上的4號、9號、10號、l2號、15號、18號、18－1號等7個煤層的323.10萬噸儲量由地方小煤礦封家營煤礦開采。中部劃出3號、4號、10號、12號、15號、17號、18號、18-1號、19號、20號劃歸地方小煤礦聚寶煤礦、勝金山煤礦開采。各小煤礦控製點坐標及準采標高詳見下表。

　　　　礦區內鐵路有盤西鐵路支線（曲靖到小雲尚），並與小柏鐵路（水城—柏果）在柏果相連接。公路有盤水公路通過，與320國道於兩河貫通，距盤關火車站0.5－1.0公裏（見交通位置圖）。

第三節 自然地理
　　　井田內地形高差懸殊，峰巒延綿。由於岩石性質的差異，多形成與地層走向基本一致的山梁及溝穀。井田東部的永寧鎮灰岩抗風化力強，與煤係地層相比，形成一天然屏障。井田東南邊的白馬梁子最高，其標高為＋2117.72米，盤關火車站西側的拖長江河床最低，其標高為+1537米，相對高差為580餘米。
　　　拖長江為本區縱慣南北的唯一河流，為北盤江上遊南部之支流，發源於南部的石家莊附近的哮天龍，經老屋基礦流入本區，往北流經土城等地，彙入北盤江。曆史最高洪水位為1548.23m（1991年7月11日），最低洪水位為1543.6m。最大流量為294.08m3/s，最小流量為0.809m3/s，正常流量為17～27m3/s。
　　　由於上升運動激烈，屬構造侵蝕、剝蝕地貌類型，多形成橫切地層走向的三角形溝穀及尖狀山峰，而煤係地層受風化剝蝕後形成順向長穀，耕地及居民點多集中於這一帶。
　　　氣候特點是冬無嚴寒，夏無酷暑，長年最高溫度27℃至32℃，最低溫度-1℃。區內雨量充沛，分旱季和雨季，旱季多集中於十一月至次年四月，雨季集中於六月至九月，有時年五月、十月也出現多雨現象。從1983年至今的氣象資料得知，年降雨量為1029至1700毫米。日最大降雨量為221.4毫米（1985年6月）。

　　　　第四節 生產建設概況
　　　山腳樹礦井原設計能力為45萬噸/年，以F18號斷層為界線分為南北兩個生產井。
　　　開拓方式：為分區式斜井開拓。
　　　采煤方法；長壁後退跨落式采煤。
　　　井區範圍：
　　　南井：南起拖長江煤柱和七號勘探線，北至F18斷層，西起煤層露頭，東至＋1100米標高，走向長度2.8公裏，傾斜寬3.5公裏，麵積9.8平方公裏。設計能力30萬噸 /年。
　　　北井：南起F18斷層，北至F15-1斷層，西起煤層露頭，東至＋1100米標高，走向長度2.5公裏，傾斜寬3.5公裏，麵積8.8平方公裏。設計能力15萬噸／年，1970年6月建井，1973年7月投產。
　　　山腳樹礦原為“西南煤礦建設指揮部”編製內的三個小井開發處之一，建處地點在山腳樹，1966年6月改編為“中國人民解放軍41支隊”下屬生產部，67年1月改編為“ 龍山農場生產籌備處”，68年4月經“西南煤礦建設指揮部”批準同意建立“山腳樹礦，由老屋基井田範圍內北四井供山腳樹礦開采，即現在的南井，範圍為：南起拖長江煤柱和七號勘探線，北至F18斷層，西起煤層露頭，東至＋1100米標高，劃歸儲量為4418.3萬噸，儲量未分級別。
　　　1968年8月六盤水地革委以1015號任務交六盤水煤礦設計院編製了《礦井方案設計》，68年9月開始設計，69年1月設計院提交了《山腳樹礦井方案設計說明書》，設計能力為30萬噸／年，69年3月建井，74年9月投產。
　　　F18斷層以北至F15-1斷層之間由於地質結構複雜，煤層穩定性差，未列入國家建井項目。1970年山腳樹礦編製了《山腳樹礦三號井方案設計（即北井的中翼片區F18斷層至F20斷層之間）》，經六盤水市地革委批準同意建井，設計能力為15萬噸/年。至此，山腳樹礦形成年設計為45萬噸的生產能力。
　　　北井共分為三個片區，即北翼片區（F15-1至F20斷層之間）、中翼片區（F20至F19斷層之間）、南翼片區（F19至F18斷層之間）。中翼片區始建 於1970年6月，73年7月轉向南翼片區開拓，1980年2月投產，主采10號、12號煤層。截止1980年，兩個生產井的生產水平均在＋1450米標高，其動用煤層的儲量已為數不多，為保證礦井生產的正常接續，1980年4月開始礦井延伸水平（＋1370米水平）設計，1981年3月兩個南、北井同時開工，1985年12月掘通連接兩個生產井的1370主運巷，從而山腳樹礦結束了片盤斜井開拓的曆史，1987年該套係統正式投入使用，1989年礦井達到並超過礦井設計生產能力，產量達50萬噸。
　　　山腳樹礦原深部邊界是＋1350米標高，＋1370米標高至＋1350標高之間動用了煤層儲量不多，為了延長山腳樹礦井的使用壽命，保證山腳樹礦長期穩定的發展和充分利用、發揮現有設施、裝備的作用，盤江礦務局決定把老屋基礦北四井＋1350米標高至＋1100米標高的塊段劃分山腳村礦開采，並以局生字（1992）7號文向省煤炭廳提出《關於老屋基礦與山腳樹礦井界重新劃定的請示》，貴州公司以黔煤發（92）生字第308號文件批複。決定將老屋基礦井田範圍內的第七勘探線至F18斷層之間，＋1350米標高至十1100米標高之間的範圍劃歸山腳樹礦開采，共計16個煤層，儲量11328.4萬噸。
　　　1992年，在修編山腳樹礦井生產地質報告時，貴州公司同意將北井深部邊界劃為+1100水平，並以黔煤生字(1993)332號文批複，但新增塊段未對儲量進行核算。
　　　1991年山腳樹礦又開始在南、北井各沿12號煤層布置巷道從+1370水平向+1200水平延深，1994年末構成生產係統，但因巷道失修嚴重而報廢。1999年開始，山腳樹礦對開拓延深工程重新設計，決定南北、井各在18號煤層中從+1370水平向1200水平延深，到2006年6月低已形成如下生產係統：
　　　南井：21運輸下山、21軌道下山、21回風下山延至+1250水平，並在1250水平施工水倉（215水倉），借助南軌道斜井、南回風斜井、1370主運巷和區段石門構成2水平生產係統。生產能力達到80萬噸/年。
　　　北井：22運輸下山、22軌道下山、22回風下山延至+1250水平，並在1250水平施工水倉（223水倉），借助北軌道斜井、北回風斜井、1370主運巷和區段石門構成2水平生產係統。生產能力達到70萬噸/年。
　　　至此，山腳樹礦實際生產能力達150萬噸/年左右，但因部分巷道失修、新老係統不匹配、部分設備老化等因素，礦井生產能力不均衡、不穩定。2005年山腳樹礦實際生產原煤125.9萬噸，礦井累計生產能力1516.1萬噸，累計動用儲量3120.4萬噸。2007年核定生產能力為115萬噸/年。

第二章 礦井地質工作
第一節 以往勘探工作簡介
　　　山腳樹井田F18號斷層以南，原為老屋基井田的北四井。該井田1959年至1960年由貴州省煤田地質勘探公司地測大隊和159地質隊做過五千分之一的地質測量工作及其它相應的地質勘探工作。1965年至1966年，以地勘公司198隊為主進行了精查地質勘探工作，並提交了《老屋基井田精查地質勘探報告》，在地質勘探會戰期間，煤炭科學院西安地質研究所、北京礦業學院和西安礦業學院、中國科學院南京古生物研究所等單位的部分同誌和師生參與了本井田的煤田地質及古生物研究工作。本區＋1350米水平以上施工了勘探鑽孔八個和水文鑽孔一個在1350米水平至十1100米水平之間施工勘探鑽孔一個（7804），總進尺3201.11米，鑽孔工程量控製不足，儲量計算未分級別，1974年借助地勘公司159隊在F18斷層以北補勘的機會，在本區施工了五個鑽孔、其中滑坡體淺孔三個(7802、7806、7807)，總進尺為1230.51米，查明了古滑坡體。
　　　F18號斷層以北，1965年地質隊作了包括本區在內的盤西礦區萬分之一地質測量。由112隊在本區施工三個普查孔（1001、1002、901），因構造複雜未列入國家建井項目，也未作進一步的地質勘探工作。1967年山腳樹礦在此區建小井，又由地勘公司112隊於1967年至1968年間施工七個鑽孔（902、903、904、905、1004、1005、1006），總進尺2833.45米。但因當初正處於文革內亂時期，施工質量低劣，未編地質報告，隻交鑽孔原始資料使用，且鑽孔布置密度不夠，不能滿足建井需要。1970年山腳村礦在北井中翼建井，證實地質構造複雜，由地勘公司159地質隊補充勘探。於1973年至1974年兩年間施工了十七個鑽孔，總進尺5180.10米，並修測、完善了五千分之一的地質測量工作。提交了《山腳村礦北井補充勘探詳查報告》該區構造複雜，幾乎每個鑽孔都有斷層通過，給煤層對比的可靠性帶來困難，故工業儲量少，也無高級儲量。
　　　總之，山腳樹井田區域內共施工鑽孔四十二個，工程量為13200米，其中包括三個滑坡孔，一個水文孔。
第二節 礦井中小井的開采情況
　　　本井田小窯開采曆史悠久，廣布於各主要煤層的風氧化帶部位，以開采10號、12號、15號、17號、18號、18-1號煤層為多，因受開采條件限製，開采的範圍不大，一般沿煤層傾斜掘進30至40米後，再沿煤層走向掘進出煤，多為季節性開采。小井往往由於巷道缺乏支護或支護質量低劣而坍塌，排水困難、通風不良或受地質構造影響、煤層變化等原因停采。但近些年來，由於交通運輸方便，加之改革開放，政策搞活。當地居民借鑒煤礦企業的少部分生產方式和簡單管理技能，使用局部扇風或布置簡單入風井、回風井解決通風問題，采用小型礦車從鐵軌運輸，用小型水泵排水、掘進上山或下山過斷層等手段開采麵積和開采深度隨之加大。開采麵積最大已達6000至30000左右平方米，開采深度最大已達30至40米，而且大多數屬無證開采，甚至危及大井生產和居民住宅，對於此種情況，按照有關法令，我們與當地政府主管部門配合，對那些無證開采的影響大井生產和工礦設施小井令其停止開采，對在指定範圍內持證開采的小井，隨時掌握其開采情況，予以監督。如果越界開采，則采用書麵報告形式，上報政府有關部門，請求政府有關主管部門一起配合，對其強行停封，至今無私挖亂采小井存在（區內老窯見小煤窯分布圖）。

第三節 礦井地質及水文地質工作
一、礦井地質工作
　　（一） 嚴格按照有關01manbetx 的規定認真執行，結合山腳樹礦鑽孔控製和充分利用巷道能揭露的一切地質現象進行原始地質資料的收集和整理。主要進行以下方麵的工作：
　　　　1、對穿層巷道（平巷、斜巷、煤倉溜等）進行地質編錄。
　　　　2、對沿煤巷道（平巷、沿煤上下山等）進行地質編錄。
　　　　3、對每一構造地質點進行地質摘錄、敘述。
　　　　4、對回采工作麵進行地質編錄。
　　　　5、把收集到的原始地質資料清繪、整理、裝訂成冊、歸檔保存。
　　（二）在原生產地質報告的基礎上，利用所收集的第一手資對進行科學地總結、推斷，客觀地反映地質規律，按照新圖例規定，清晰、明確、全麵係統地編製了以下圖件：
　　　　1、井田地質圖 1:5000
　　　　2、井上下對照圖 1：2000
　　　　3、煤岩層對比圖 1：500
　　　　4、地質剖麵圖 1:2000
　　　　5、1370水平切麵圖 1:5000
　　　　6、煤層底板等高線及儲量計算圖 （及構造地質平麵圖） 1:5000
　　　　7、礦井湧水量與相關因素圖 1:100
　　　　8、綜合水文地質圖 1:5000
　　　　9、水文地質剖麵圖 1:2000
　　　　10、礦井充水性圖 1:5000
　　　　11、煤係地層綜合柱狀圖 1:200
　　　　12、地層柱狀圖 1:500
　　　　13、防治水工程布置及小煤窯分布圖 1:2000
　　　　14、構造綱要圖 1:5000
　　（三）為正確指導礦井生產、地質工作與生產實際緊密配合，及時提供可靠的地質資料，達到合理開發，充分利用煤炭資源的目的。因而地質部門按有關部門所提的要求，遵照有關01manbetx 的規定給上級部門、設計部門、生產單位提交如下地質說說明書及預報書。
　　　　1、井區（或片區）地質說明書。
　　　　2、掘進地質說明書。
　　　　3、回采地質說明書
　　　　4、采後總結文字說明書
　　　　5、掘進地質預報（揭煤預報、斷層預報、其它地質情況預報）。
　　　　6、回采工作地質預報
　　　　7、水情水害預報
　　　　8、其他有關礦井、生產的地質預報。
　　（四）貫徹和執行國家礦產資源法和煤炭工業技術政策，加強生產礦井煤炭資源的監督和管理，主要進行了以下幾項工作：
　　　1、查清生產礦井煤炭資源情況，並建有如下基礎台帳；
　　　礦井儲量動態數字台帳
　　　礦井儲量計算基礎和彙總數字台帳
　　　礦井儲量增減、轉入、轉出注銷台帳
　　　各種永久性煤柱台帳
　　　地質及水文地質損失台帳
　　　報損煤量台帳
　　　分工作麵、分月的各種損失03manbetx 及損失率計算基礎台帳
　　　分井、分煤層、分季度的各種損失03manbetx 及損失率計算基礎台帳
　　　全礦井分水平、分煤層的各種損失03manbetx 及損失率計算基礎台帳
　　　“三量”計算成果台帳
　　　逐年逐月采出量台帳
　　　開采期末的工作麵、井、全礦井損失率台帳及開采結束後重新核算的損失率台帳。
　　　定期測算礦井儲量的開采、損失情況，以報表形式按月、按季度、按年月等彙總上報。
　　　　2、根據煤炭技術政策的要求，對煤炭資源的合理開采實行業務監督，對違反技術政策、破壞和丟失煤炭資源的行為及時提出意見和建議，向有關部門和領導反映。按01manbetx 要求編製停采、停掘通知書由主管領導簽字後送達生產單位及有關部門。
　　　　3、積極尋找煤炭資源，擴大開采範圍，增加可采儲量，為保證礦井正常持續生產；擴大生產能力和延長礦井服務年限提供可靠的物質基礎，山腳樹礦＋1350米水平以下控製程度極為不夠，故采用了巷道掘送探測的方式為下延工程提供一定依據。
　　　　4、按照《礦井地質規程》《生產礦井儲量管理規程》的規定，及時進行儲量報損。注銷、地質及水文地質損失、轉入、轉出的呈報審批工作。
　　　　5、參與製定和檢查、03manbetx 各種回采率設計及其執行情況，為合理開采和利用煤炭資源提供建設性意見，把資源回收率的完成情況納入礦經營考核指標的一項內容。
　　（五）礦井地質條件分類和礦井水文地質條件分類
　　　《礦井地質規程》中規定，礦井地質條件的類別應在新井投產8—10年內提出，以後每隔8至10年或在修改礦井地質報告時評定一次。山腳樹礦於1989年進行礦井地質條件分類工作，對井田區域內的地質構造複雜程度、煤層的穩定性、煤層的變化趨勢及其它開采技術條件進行了綜合評定，並報有關部批準為三類二型。
　　　在進行礦井地質條件分類的同時按照《礦井水文地質規程》的有關規定，對山腳樹礦礦井水文地質類型進行劃分，主要評價了受采掘破壞或影響的含水層性質、富水性、補給條件、單井平均湧水量和最大湧水量、開采受水害影響程度和礦井防治水工作的難易程度，通過綜合評定山腳樹礦礦井水文地質類型為簡單型。
　　（六）生產地質勘探
　　　生產地質勘探是礦井設計、建設和開采過程中的地質勘探工作，也是礦井地質工作中獲得可靠地質資料的重要手段。
　　　山腳樹礦＋1350米水平以下隻有4個鑽孔初步控製，隨著礦井生產能力的擴大和延深工程的需求，於1990年7月提交了山腳樹礦生產補充勘探設計報告，設計布置補勘鑽孔39個，總進尺32582米，補勘後高級儲量比可達至51.5％。
　　　2003年，山西煤田地質綜合普查隊在山腳樹礦南、北井中部+1300～+1200標高之間完成了2.3平方公裏的三維地震勘探，證實深部區域的煤層、斷層賦存情況。2006年3月至2007年4月貴州西能物探公司又在此區進行3.7平方公裏的三維地震勘探和施工3個鑽孔，鑽孔進尺2810米，提交《山腳樹礦三維地震勘探報告》。
　　（七）礦井地質測量工作質量標準化建
　　　地質測量標準化是礦井質量標準化的一個組成部分，地測工作又是煤礦生產建設的一項重要基礎工作，地測工作質量標準化建設的好壞與煤礦生產有著較密切的關係，我們於1986年著手地測工作質量標準化的建設，按照規定標準要求進行工作，接受了上級有關部的多次考核評定。其中1988年為省級；1989年考核評定為部二級；1990年和1991年考核評定為部一級。此項工作將在今後的工作中繼續進行，向高標準邁進。
二、礦井水文地質工作
　　　在原勘探地質報告和生產地質報告水文地質資料的基礎上，按照《礦井水文地質規程》《礦井地質規程》、《煤礦防治水工作條例》、《煤礦安全規程》中的有關規定進一步了解礦區（井）的水文地質條件，查明影響正常生產和建設的水文地質因素，主要進行如下幾項工作：
　　（一）在勘探階段提供的水文地質資料基礎上，結合礦井生產實際進行分析、對比、驗證礦井或井的充水條件作出結論，指出礦井充水的水源、通道和水量。提出礦井防治水措施和方法對供水水源作出評價。
　　（二）勘探階段所獲得的水文地質資料，由於地質體的複雜性，以及在調查和勘探地段所做工作的局限性，不能完全滿足水文地質工作方麵的要求，在礦井生產的同時，進行水文地質補充調查和勘探，其主要工作有：
　　　　1、井、泉的調查，建立了“鑽孔水位及井泉動態觀測台帳”。
　　　　2、地表水體的調查，建立了“地表水觀測成果台帳”。
　　　　3、第四紀地質及物理地質現象的調查。
　　　　4、基岩含水層和地質構造調查。
　　　　5、小窯、老窯積水的調查。建立了“井田內小窯調查登記台帳”。
　　　　6、收集和整理曆年的水文氣象資料。建立了“氣象資料台帳”。
　　　　7、進行井下、地麵防排水調查。井下防排水主要調查；水倉容積、水倉的清理完善情況、運轉性能良好情況及故障處理措施、水溝排泄、水閘的正常使用等。地麵主要調查泄順洞、泄洪明溝的清理暢通情況和所有防洪設施的完好和使用情況，查出隱患及時處理。
　　　　8、地麵滑坡。采空區塌陷範圍、裂隙帶寬度、條帶數、波擊範圍及分布於滑坡體上麵的工業、民用設施等的調查。
　　（三）為了及時掌握地下水的動態，保證礦井安全。經常了解水文地質條件的變化情況，加強礦井水文地質的觀測。主要進行如下兩方麵的工作；
　　　1、地麵水文地質觀測：水文（地表水）觀測；
　　　（1）主要觀測河流、溪流。大塌陷坑積水等的流量、水位，通過礦區（井）地表塌陷區含水層露頭及構造斷裂帶等地段的流失量。河流泛濫時洪水區的範圍和時間，定期觀測。
　　　（2）地下水觀測；在礦區內選擇一些具有代表性的泉、井、鑽孔被淹礦井以及勘探坑道等作為觀測點。
　　　（3）冒落帶、導水裂隙帶發育高度的觀測；主要觀測煤層采空後，其上覆層失去支撐而發生形變，移動以致冒落、開裂所形成的冒落帶和導水裂隙帶的高度。
　　　2、 井下水文地質觀測；隨著礦井巷道掘進及回采工作同時進行，主要進行如下幾方麵的工作；
　　　（1）巷道充水性觀測。包括含水層的觀測，岩層裂隙發育調查觀測，斷隙構造觀測、出水點觀測、出水征兆的觀測，並建立了“井下突水點觀測成果台帳”。
　　　（2）選擇有代表性的地點設立觀測站，用浮標法、堰測法等進行礦井湧水量的觀測，一般一月觀測兩次，雨季增加觀測次數，特殊情況下隨時進行觀測調查。
　　　3、 對水文地質觀測資料科學的、係統的進行整理，除建有前麵所敘的有關方麵台帳外，還編製有關方麵的水文地質圖件，它們是：
　　　（1）礦井充水性圖；
　　　（2）礦井綜合水文地圖；
　　　（3）礦井綜合水文地質柱狀圖；
　　　（4）水文地質剖麵圖；
　　　（5）礦井湧水量與相關因素關係曲線圖；
　　　（6）小窯分布圖；
　　（四）在充分掌握礦井地質資料的情況下，較有效地開展礦井防治水工作。
　　　　1、地麵防排水。在山腳樹礦區內由於地形、地貌所決定，遇上降暴雨時，洪水夾石直瀉而威脅部份工礦設施和井正常生產，因而一般采用砌設泄水涵洞、泄洪明溝、修築攔洪大壩、安裝防風閘等手段進行。其中修築攔洪大壩三座，讓水涵洞1500餘米，泄水涵洞、泄洪明溝2000米，兩道防水閘。
　　　　2、井下防排水；采用集中排放方式，在1370水平建立了中心水倉，其中中心水倉容積2426.36立方米，副水倉容積為1670.49立方米，水倉總容積為4096.85立方米，南北兩個井的礦井水經井水倉排至1370主運巷主排水溝全部彙入1370中心水倉，采用3台200D-43×7和一台200D-43×6水泵交替排水，經一趟直徑200毫米水管（皮帶主管）和一趟直徑250毫米管路副井排至地麵，排水能力921.6立方米/小時，完全能夠滿足正常排水。山腳樹礦由於水文地質類型為中等型，小窯多分布於煤層露頭部位，煤係地層為極弱含水層，除對地表水體拖長江河流采用留設保安煤柱的方式防治外，在生產井內沒有大的采空區積水、小窯積水、封閉不良的鑽孔積水和斷層構造帶蓄水等，故隻進行了部分探放水工作，發現異常情況和預計掘進前方及回采工作麵內有水情時；采用先發水情、水害預報通知書抵達各有關領導和部門，采取有關措施進行探放水。
　　　　3、編審災害預防計劃，成立“三防”領導小組，進行防治水安全檢查。“三防”小組由礦主管領導，有關科室負責人，生產單位直接領導組成。在雨季到來以前進行一次防治水安全大檢查，查出隱患及時處理，達到理想的效果。
第四節 對原地質報告的評價
　　　l966年8月煤田地質勘探公司198隊提交了《貴州省盤縣煤田盤西礦區老屋基井田精查地質勘探報告》，1967年7月由西南煤礦建設指揮部以西南建地批字第（67）號文批準，審批結論為：“……可供建井設計依據的精查報告”，總儲量42317.9萬噸，拖長江鐵路保安煤柱至F18號斷層上盤之間的4418.3萬噸劃歸山腳樹礦開采，儲量計算未分等級。F18斷層以北先由地勘公司112地質隊施工過鑽孔，但未編製勘探地質報告，後於1974年10月由159隊進行補充勘探提交了“山腳樹礦北井補充勘探詳查報告”。1981年貴州省煤田地質勘探公司以（81）煤勘發41號文批複：“關於山腳樹礦祥查地質報告審批情況的報告”同意批準地質報告，總儲量5053.1萬噸，其中A十B級：16.7萬噸，C級：4277.9萬噸，D級；758.5萬噸。1979年3月山腳樹礦技術科地質組在原地質勘探報告資料的基礎上，結合礦十多年生產建設中的實踐資料，進行了礦井生產地質報告的編製工作，改正了鑽孔煤層串層錯誤233個，編製各種圖件116張，各種基礎資資料統計表，7本文字說明書一冊。關於1983年12月提交貴州省盤縣盤江礦務局山腳樹礦井生產地質報告”，貴州省煤炭廳於1983年12月31日以黔煤發（83）生字1104號文批複；“你局提交的山腳樹礦井生產地質報告，經審查，同意修改的山腳村礦井生產地質報告可作為生產延深設計的依據，予以批複”。總儲量6838.0萬噸，其中A一B級2324萬噸，A十B十C級4867萬噸，D級1971.0萬噸。
　　　山腳樹礦主要以煤田地質勘探公司198隊提交的《老屋基井田精查地質勘探報告》和159隊提交的《山腳樹礦北井補充勘探詳查報告》作為建井依據；1983年1104號文批複《山腳樹礦井生產地質報告》後，以此為指導礦井生產和礦井開拓延深設計的依據。
　　　1992年山腳樹礦在1983年生產地質報告的基礎上為10年來生產實踐中揭露的原始地質資料加以係統收集、整理、編錄，報告達到文字詳實、圖表齊全，為今後礦井生產建設提供了較為可靠的地質資料。

第三章 區域地質
　　　盤縣煤田大地構造位置，位於滇、黔、桂台向斜的黔西南台凹。出露上古生代及中生代地層，斷裂、褶皺構造均較發育。

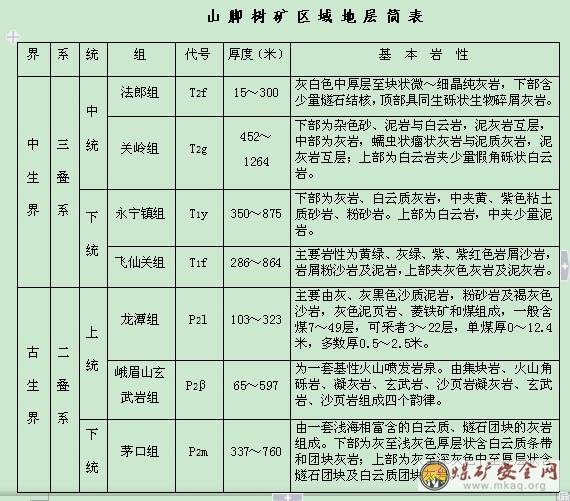

第一節 區域地層
　　　區域內出露地層有古生界二疊係下統茅口組、古生界二疊係上統峨眉山玄武岩組、龍潭組、中生界三疊係下統飛仙關組、永寧鎮組、中生界三疊係中統關嶺組、法郎組。（見區域地層簡表）

　　1、古生界二疊係下統茅口組(P1m)

　　由一套淺海相富含的白雲質、燧石團塊的灰岩組成。下部為灰至淺灰色厚層狀含白雲質條帶和團塊灰岩;上部為灰至深灰色中至厚層狀含燧石團塊及白雲質團塊灰岩。厚337～760米。

　　2、古生界二疊係上統峨眉山玄武岩組(P2β)

　　為一套基性火山噴發岩係。由集塊岩、火山角礫岩、凝灰岩、玄武岩、砂頁岩凝灰岩、玄武岩、砂頁岩組成四個韻律。總厚65～597米。

　　3、古生界二疊係上統龍潭組(P2l)

　　主要由灰、灰黑色砂質泥岩、粉砂岩及褐灰色砂岩、灰色泥頁岩、菱鐵礦和煤組成，一般含煤7～49層，可采者3～22層，單煤厚0～12.4米，多數厚0.5～2.5米，總厚103～323米。

　　4、中生界三疊係下統飛仙關組(T1f)

　　主要岩性為黃綠、灰綠、紫、紫紅色岩屑砂岩、岩屑粉砂岩及泥岩，上部夾灰色灰岩及泥灰岩，厚286～864米。

　　5、中生界三疊係下統永寧鎮組(T1y)

　　下部為灰岩、白雲質灰岩，中夾黃、紫色粘土質砂岩、粉砂岩。上部為白雲岩，中夾少量泥岩，厚350～875米。

　　6、中生界三疊係中統關嶺組(T2g)

　　下部為雜色砂、泥岩與白雲岩、泥灰岩互層，中部為灰岩、蠕蟲狀瘤狀灰岩與泥質灰岩、泥灰岩互層;上部為白雲岩夾少量假向礫狀白雲岩，厚452～1264米。

　　7、中生界三疊係中統法郎組(T2f)

　　灰白色中厚層至塊狀微～細晶純灰岩。下部含少量燧石結核，頂部具同生礫狀生物碎屑灰岩，厚15～300米。

　　第二節 區域構造

　　盤縣煤田大地構造位於滇、黔、桂、台向斜的黔西南台凹。煤田內的構造大致有北西向、北東向兩組，現按褶皺和斷裂分述如下：

　　一、褶 皺

　　(一)、北西向：北西向褶皺呈線狀或帶狀展布，褶皺緊密強烈，並伴隨有較大的走向斷裂，地層傾角一般較陡，集中分布於區域北東部。

　　1、土城向斜

　　軸向從西向東由北西55度轉為東西向。軸線為向南突出的弧型，長50公裏，寬2至8公裏，軸部出露地層為中三疊統關嶺組，向斜南西翼被一條走向斷層切斷割，局部見含煤地層。南西翼地層傾角27至68度，北東翼地層傾角平緩，一般為10度至35度，西端及東南部斷裂比較發育。

　　2、照子河向斜

　　軸向從西向東，由北西55度轉為近東西向，長約50公裏。寬1至5公裏，軸部出露地層為中三疊關嶺組，向斜緊密。北翼地層傾角35至78度，局部倒轉。南西翼地層傾角38度至65度。走向、橫向斷層比較發育，以逆斷層為主，呈迭瓦狀，一般規模較大。

　　3、白央坪背斜

　　位於上述二皺皺之間，軸從西向東由北西50度轉為東西，長約30公裏，寬l至2公裏，核部地層為上二疊龍潭組，北東翼地層傾角：西部為50至80度，東部直立或倒轉。南西翼地層傾角30至60度，背科兩翼及西端被斷層切割，成為不完整的背斜構造。

　　4、西龍背斜

　　軸向東西，長約3 0公裏，寬1至3公裏，核部地層為上二疊統龍潭組，北翼地層傾角20至40度，南翼地層傾角15至30度。

　　(二)、北東向褶皺，分布於區域西南部。

　　1、 盤關向斜

　　軸向從南向北由南北到北東3 0度、北東4 5度，長約4 5公裏，寬5至2 0公裏，向斜軸向北傾伏，軸部地層為中三疊統關嶺組，向斜兩翼地層傾角變化很大，北西翼地層傾角5至75度，多數接近20度左右，局部邊緣有倒轉。東南翼地層傾角20至60度，向斜橫向及斜向斷層較多。本井田位於該向斜西翼北段。

　　2、 水塘向斜

　　軸向北東25度，長約25公裏，寬2至5公裏，軸部地層為下三疊永寧鎮組，北四翼地層傾角15至20度，南東翼地層傾角25至60度，向斜內走向及傾向斷裂發育。

　　3、 盤南背斜

　　軸向北東55度，長約60公裏，寬10至30公裏，核部地層為中泥盆統及下石炭統地層，被斷層斜切成數段。北西翼地層傾角10至4 0度，南東翼地層傾角15至20度。

　　4、舊普安向斜

　　軸向從西向東由北東70度轉東西向，長約35公裏，寬3至7公裏，軸部地層為中三疊統關嶺組，北西翼地層傾角 30至70度，南東翼地層傾角20至35度。

　　5、大坪地向斜

　　軸向北東55度，區內長約30公裏，寬約10至20公裏，軸部地層為中三疊統。北西翼地層傾角15至20度，南東翼地層傾角20至35度。

　　(三)、南北向

　　格所河背斜;軸向北東15度，區內長約20公裏，寬10公裏，核部地層為泥盆係，北西翼地層傾角20至65度，南東翼地層傾角30至70度，局部有直立或倒轉，斷裂發育，破壞了背斜的完整。

　　二、斷裂帶

　　盤縣煤田斷裂按方向可劃分為北西、北東、東西、南北等四組。斷裂組合成東展布，現簡述其中較大的斷裂帶如下：

　　1、雞場坪一魯那斷裂帶

　　位於土城向斜中部，呈北東一北東東向展布，傾向南東或北西，傾角 30至 80度，落差50至500米，由數條斷層組成，以逆斷層為主，對含煤地層破壞性大。

　　2、照子河斷裂帶

　　位於照子河向斜南西翼，呈北西一南東向展布，傾向北東，傾角60至85度，由一係列逆斷層組成，長25公裏。上二迭統部分地層逆掩於中、下二迭統地層之上，斷距為200至 600米，致使向斜南西翼含煤地層受到劇烈破壞。

　　3、盤縣斷裂帶

　　分布於盤縣城東至東民所，呈北東一南西向延伸。傾向北西，傾角50至85度，斷裂帶長40公裏，寬約l公裏，斷層上盤由北西往南東推逆，切斷了舊普安向斜及水塘向斜，並破壞了他們的完整性。這一斷層規模較大，落差500至2000米，對地層的破壞十分顯著。

　　另外，次一級的斷裂帶還有鬆河斷裂帶，土城一灑基斷裂帶，盧家寨斷裂帶和雨格忠義斷裂帶等。

　　第四章 礦井地質

　　第一節 地 層

　　井田內主要地層有：古生界二迭係下統的茅口灰岩、二迭係上統的峨嵋山玄武岩、和龍潭煤組、中生界三迭係下統的飛仙關組和永寧鎮組、三迭係中統的關嶺組下段、新生界第四係的殘積、坡積、衝積和淤積物。現從老至新分述如下：

　　一、古生界二疊係下統(P1)茅口組(P1m)：

　　為深灰色厚層狀石灰岩，富產蜒類化石厚約800米，同上覆、下伏岩層呈整合接觸，分布於井田西部。

　　二、古生界二疊係上統(P2)

　　(一)峨嵋山玄武岩(P2β)

　　下部厚120米左右，為暗色致密堅硬具氣孔、杏仁狀構造的玄武岩，風化為黃褐色，具球狀風化。距茅口灰岩百餘米處有一套10米左右的煤係，含薄煤層3至4層，由此推斷玄武岩至少有三次噴發旋迥，煤係之下有10米左右的暗紫色玄武質火山角礫岩。

　　中部為170米厚的灰綠色致密、堅硬之玄武岩，風化後呈黃褐色，並具球狀風化。

　　上部為40餘米的暗紫灰色玄武質火山塊集岩，中夾0.10至0.3 0米大小黃褐色透鏡狀碎塊，風化後呈黃色。

　　頂部有6米左右紫紅色具白色斑點、含鋁土質致密、細膩之凝灰岩。

　　峨嵋山玄武岩組總厚度340米左右，與上覆地層呈整合接觸。

　　(二)龍潭煤組(P2L)

　　為井田內地層中的含煤地層，厚220米至260米，平均240米左右，除煤層占15.1%外，主要由不同粒度的細碎屑岩層組成。其間以粉砂岩為主，占37%;泥岩次之，占33.5%;細砂岩較少，占13.9%;細砂岩中大都含有泥質條帶及包體。中粒砂岩少見，占0.05‰與上覆地層呈整合接觸。詳見“含煤地層”。

　　三、中生界三疊係下統(T1)

　　(一)飛仙關組(T1f)

　　1、綠色層(T1f1)：平均厚150米左右，下部為綠色、灰綠色粉砂質泥岩、質脆且硬。一號煤層頂板含1至3公分寬的菱鐵礦條帶及扁豆狀鈣質結核，有豐富的海豆芽、小螺等化石，多富集成l至2公分寬的白色條帶。中部為暗綠色粉砂岩，夾厚層狀介質細砂岩具球狀風化。上部為綠色粉砂岩、間夾紫色泥岩薄層及條帶，並還有少量薄層細砂岩，往上紫色條帶增多，呈層狀，且逐步向紫色層過渡。

　　2、紫色層(T1f2)：平均厚度為385米。

　　(1)T1f2-1：紫色泥岩為主，夾少量粉砂岩，薄層狀，含蠕蟲狀方解石結核或白色充填物，風化後充填物脫落形成彎曲孔洞，厚75至107 米，平均90米。

　　(2)T1f2-2主要為紫色砂岩，上部砂岩中富集動物化石，克氏蛤 ;其上有3至4層桔黃色的泥岩。頂部有一層2米左右桔紅色泥岩，地貌上呈山坡地帶，厚度為90米至115米平均100米 。

　　(3)T1f2-3主要為紫色砂岩，夾鈣質砂岩或透鏡狀灰岩，地貌上呈一陡崖，厚99至168米，平均125米。

　　(4)T1f2-4:為紫色砂質泥岩和粉砂岩互層，地貌上為一平台，厚70米左右。

　　(二)永寧鎮組(T1yn)

　　下部為灰色、淺黃色鈣質砂岩，中部為深灰或紫灰色薄層蠕蟲狀泥灰岩，中厚層狀褐灰、青灰色石灰岩。上部為純灰岩，含克氏蛤化石。

　　與上覆地層呈整合接觸。

　　四、中生界三疊係中統(T2)

　　關嶺組下段(T2g1)灰色灰白色石灰岩(原地質勘探報告中沒有關於該層位的厚度記載)，據區域地層資料中得知，該段厚度為118至182米，整合覆於下伏地層之上。

　　五、新生界第四係

　　為殘積。坡積、衝積及淤積物，厚0至20米。

　　不整合覆於老地層之上。

　　第二節 含煤地層

　　井田內煤係中含煤40至60餘層，多為煤線及薄煤層，少數中厚煤層、岩層具水平層理、波狀層理、小的斜層理和渾濁狀層理。含炭化植物碎屑及大羽牙齒、櫛羊齒、帶羊齒、蘆木、苛達、鱗木、輪木等植物化石數層，但發育不普遍。其中有海相腕足類焦葉貝、乾貝、舒克貝等，也有淡水介殼類炭蚌、葉肢介及介形蟲等，而每個動物化石層都存在某些作為不正常海之特有化石共生，如舌形貝、角貝等。

　　整個煤係含有較多各種類型的菱鐵礦及結核。中下含煤段還含有較多的黃鐵礦結核。根據沉積環境在垂直方向上差異，可大致將煤係分為三個含煤段。

　　1、下含煤段：24號煤層頂板至煤係底界，厚37至57米，含煤線、薄煤層6至18層，煤層間距小，結構複雜;煤層薄且極不穩定;煤層含硫高，僅24號煤層為局部可采煤層。

　　本段岩性以粉砂岩為主，泥岩和細砂岩次之，細沙岩較少，含較多有機質，故岩石顏色較中，上含煤段深，呈深灰色、黑灰色乃至黑色，並含有三層鋁土質泥岩，以煤係底界一層灰白色鋁土質泥岩較純，厚0.70米。本段岩性變化大，分選不好，層理類型複雜，具較多星散狀，結核狀黃鐵礦及團塊狀菱鐵礦和結核，不含動物化石。

　　2、中含煤段：12號煤層頂板至24號煤層頂板，厚90至l25米，一般為100米，含煤為15至23層，其中可采和局部可采煤層9層，結構複雜，煤層厚度、煤層層間距變化較大，煤層有分叉合並現象。煤係中的所有中厚煤層皆集中於本段。

　　本段岩性以粉砂岩為主，泥岩和細砂岩次之，粉砂岩和泥岩呈互層狀，兩層間夾有較多似層狀，透鏡狀及條帶狀菱鐵礦和各種類型的菱鐵礦結核，深部一些層位富含有黃鐵礦結核。

　　本段含有炭化植物碎屑及大羽羊齒等植物化石，並含有動物化石兩層，以腕足類、瓣鰓類、掘足類為常見，但發育不普遍。

　　3、上含煤段：1號煤層頂板至12號煤層頂板，厚87至101米，平均為93米，含煤13至23層，其中可采和局部可采煤層三層，結構簡單，煤層薄，層間距穩定。

　　本段岩性以粉砂岩為主，泥岩次之。岩層間夾薄層及透鏡狀菱鐵礦，富含植物化石，還含動物化石五層， 瓣鰓類、腹足類為主，腕足類、掘足類次之。

　　從三個含煤段的特點可以看出當時沉積環境之轉化和控製這種轉化的主要因素是地殼升降的幅度由開始小的脈動起主要作用，在煤係沉積過程中，升降幅度由開始小的脈動到幅度漸漸增大，而升降速度隨著煤係的沉積相應趨於減慢，又因沉積基底不平，故開始沉積時多為一些閉塞的小盆地。隨之煤係沉積盆地逐漸開闊起來，所以下含煤段的煤層薄、結核複雜且不穩定、硫分高、岩性變化大，常見各種結核和包體，偶見淡水瓣鰓類化石或不含動物化石，為陸相沉積。而中含煤段厚度大、結構複雜、硫分低，可采煤層集中於本段。上含煤段煤層薄，結構簡單，煤層間距大而穩定，標誌層較穩定。再則中、上煤段均具在海相動物化石和淡水介殼類化石共生，並伴有某些不正常的海灣特有化石海豆芽、角貝等。由此看來，中、上含煤段為瀉湖海灣之過渡相沉積。

　　綜上所述，龍潭煤組屬陸相、過渡沉積，濱海三角洲亞型。

　　第三節 井田構造

　　山腳樹井田位於盤關向斜西翼北段，為一傾向30至130度的單一構造，地層傾角比較平緩，一般7至15度，區內發育有南西、北東向的大中型斷層數條，並有小型褶曲和斷層分布，分述如下：

　　一、褶 曲

　　井田內發育的背斜構造，位於北井中部，主要因F18 、F19、F20等斷層形成時的牽引力所致，原地質勘探公司未予以查明，礦井生產中證實，軸向由北東65度轉為南東98度，軸線長約4000米，寬700至2000米，翼寬由西向東逐漸加大，南翼傾角8至13度，北翼傾角9至15度，兩翼發育有不同規則的小斷層。

　　此褶曲為本區唯一一條舒緩型背斜，使區內煤層走向發生變化，給回采工作巷道布置帶來一定的影響，見各煤層底板等高線圖。另外，在部分大斷層附近由於受力牽引而出現一些小型曲褶構造，一般不影響回采工作麵的布置，見“斷層附近的小褶曲示意圖”。

二、斷 層

　　(一)、斷層概況

　　根據勘探資料提供和實際生產證實，有大小斷層三十九條。其中落差大於30米的有：F18、F19、F20、F15-1、F19-1五條。

　　落差小於30米大於10 米的有F101、F108 、F7803 、F19-2 、F19-4 、F19-5 、F21 、F22 、F23 、F25 、F20-1、F402等十一條。

　　落差小於10米的有F102 、F103 、F104 、F105 、F106 、F107 、F109 、F110 、F111、F112 、F113 、F115 、F909 、F114 、F909-1 、F909-2 、F909-3 、F909-4 、F19-5 、F908 、F903 、F903-1 、F301等二十三條。

　　根據多年礦井生產實際得出，斷層的發育有如下特征及變化規律：

　　1、以橫切和斜交地層走向之高角度正斷層為主，並且一個大斷層往往由斷層群組成階梯狀構造形成斷層帶。

　　如南井3號煤層左一探巷揭露的F18號斷層，其斷層帶寬73米，見圖3-2。

2、逆斷層少見，隻有小的逆斷層，且與構造受力有關，如北井中翼12號層右0巷發育的疊瓦狀行逆掩斷層，傾角一般25至30度，落差又不大於5.0米，發育於煤層中延展不遠即消失。

　　3、按其走向和生成時間，大致可分為兩組的為多。第一組：北東——南西向，近於南北向，為走向斷層和近走向斷層，生成時間早，如F101 、F103 、F107 、F109 、F111 、F909-4 、F20-1、F108-1 、F108-3 、F108-4 和F23等。它們多被傾向斷層切割，傾角多為45至55度之間， 第二組：北西——南東向，傾向和近傾向斷層，生成於走向斷層之後，多切割走向斷層。如：F19 、F18 、F15-1 、F102 、F104 、F108 、F909 、F19-1 、F19-2等，一般傾角較走向斷層大，有部分為高角度斷層。見圖3一3。

　　斷層的延展長度和落差隨深度而變化，上部層位斷層的延展長度較下部層位長，上部層的斷層落差較下部層位大，淺部水平的斷層落差較深部水平的落差大。總之，在一定範圍內和深度自然消失。

　　(二)、主要斷層簡介

　　1、F18：為“S”形正斷層，該斷層位於井田中部(+1370水平以上礦井以之劃分井邊界)，走向近於東西，傾向南，傾角60至80度，落差35至110米，地表控製長度3400米，但從生產實踐中得知斷層帶寬73米，該斷層於909號鑽孔附近消失(+1520米標高)。

　　西段由大地頭北緣綠色層之滑坡體南緣切穿拖長江，沿衝溝插入玄武岩中，東段由菜子地經文筆山滑坡體北緣插入永寧鎮灰岩中，地表出露有16個勘探控製點。

圖3-3

　　山腳樹礦主要斷層走向、傾向玫瑰花圖(58個實見點)

　　1、走向玫瑰花圖;2、傾向玫瑰花圖

　　南井3號層左一探巷揭露該斷層，由斷層群組成階梯狀構造，斷層帶寬73米，遇見斷層11個，斷層群傾角45至80度，平均約為70度，落差42米。見圖3-2。

　　2、F19：傾向正斷層，地表出露呈一弓型，走向由南西轉北東，傾向北西，傾角60至65度，落差35至170米，斷層帶寬7.0米，地表控製長度3500米，有三個勘測點控製。西南段於807 號鑽孔附近被F18號斷層切開，沿山腳樹滑坡北緣切穿拖長江，往南延伸至楊家山附近.北段經上岩腳插入永寧鎮灰岩，傾角和落差往北東均有增大。其中：

　　807號鑽孔於孔深57米左右處見該斷層，缺5號至9號之間的煤岩層位，落差35米。

　　913號鑽孔於孔深177.84米見該斷層，斷失24號煤層上段層位，提前進入玄武質凝灰岩中，落差40餘米。

　　911號鑽孔於孔深102至108米見該斷層，岩蕊破碎，傾角60度，10號煤層受力牽引變薄為0.30米，10號煤底下的菱鐵質砂岩與17號煤層頂板重合，鑽孔中缺12號至17號煤間的層位，落差為60餘米。

　　904號鑽孔於孔深381米處見該斷層，22號煤層及其底板與玄武質凝灰岩接觸，落差為50米。

　　910號鑽孔於孔深255.8米處見該斷層，缺T1f1綠色層。

　　903號鑽孔於孔深50米處見該斷層，缺失T1f2-2紫色層。

　　北井五路主運巷見該斷層，斷層帶寬8米，走向50度，傾向北西，傾角650，17一l號煤層與24號煤層接觸。

　　北井南翼12號層右二巷見該斷層，斷層帶寬7.0米，走向30度，傾角60度，12號煤層與7號煤層接觸，落差40餘米。

　　北井22122回風巷中探斷層斜下和采麵切眼分別見該斷層，走向60度，傾角70至80度，落差40餘米。

　　該斷層由南向北逐漸向深部延伸，在北井+1350米標高將有可能被F20號斷層所截，受它的影響，斷層附近煤層產狀異常，並派生較多小斷層。

　　3、F20：傾向正斷層。為井田內最大的一條斷層，地表出露清楚，有4個勘測控製點控製，淺部西段由煤係切穿拖長江，經小斷江、坡上寨，沿龍潭河插入茅口灰岩中，深部東段1012、1001、1002、1004、號鑽孔附近過東瓜山插入永寧鎮灰岩中，走向85至90度，傾向南東至南，傾角40至50度，落差140至150米，斷層帶寬90至250米延展長度 5000餘米。其中：

　　1011號鑽孔於孔深154米處見該斷層，6號煤層與22號煤層接觸，落差130米。

　　1012號鑽孔於孔深158餘米處見該斷層，標誌層三與24號煤層接觸，落差140米。

　　1001號鑽孔於孔深51.7至78米之間該斷層通過，T1f2綠色層與15號煤層接觸，煤岩層傾角40度左右。

　　1009號鑽孔於孔深332米處見該斷層，斷層傾角50度，15號煤層與玄武質疑灰岩接觸，落差150米。

　　1002號孔於孔深328.8米處見該斷層，斷層傾角50度，15號煤層與一玄武質凝灰岩接觸，落差150米。

　　北井中翼主井井底(1450標高)見該斷層，結構麵清晰，層位清楚，走向85度，傾向南東，傾角50度，12號煤層直接頂板與紫紅色凝灰岩接觸，落差140米。

　　受該斷層影響，北井北翼煤層擠壓變薄，多數不可采(1006、1008、1004等鑽孔證實)。

　　4、F15-1：傾向正斷層，走向由北東轉西，傾角50度，落差70米，地表控製長度2500米，地表由兩個勘測控製點控製和兩探槽出露點控製。東段交F15號斷層，由東往西經高家台子、沙子河、小王家鋪子、豐家營等村寨至盤關遂道南口處交F20號斷層。其中：桅杆田35號探槽見該斷層，3號煤層與12號煤層接觸，落差70米。

　　34號探槽見該斷層，上盤岩層傾角13度，下盤岩層傾角變陡50度，缺中、下含煤部分層位，預計落差70米。

　　1007號鑽孔於孔深114.53米處見該斷層，缺少9號至17號之間的層位，落差為70米左右。

　　該斷層與F20煤層共同影響，F20至該斷層之間塊段破壞嚴重，多數不可采。

　　5、F19-1：近“s”型正斷層，西段交F19號斷層，經906、913、911、鑽孔附近交於F19-4斷層，走向北東55度轉50度，傾向北西傾角50至80度，落差10米至40米，地表控製長度1200米，地表有一勘測控製點控製。其中：

　　806號鑽孔於孔深 40餘米處見該斷層，缺 8至12號煤層之間的層位，落差40米。

　　913號鑽孔於孔深88米處見該斷層，缺10至12號煤層，落差26米。

　　地表於904號鑽孔附近T1f1頂部綠色層與T1f1紫色層接觸，判斷落差20米。

　　北井中翼五路主運巷見該斷層，走向60度，傾角 80 度，傾向北西，落差10米，該斷層在+1550米標高尖滅。

　　6、F101;近走向正斷層，位於南井淺部，走向10至45度，傾向北西傾角40至45度，落差15至28米延展長度1500餘米，一般被傾向斷層切割，在井田中部被F18斷層切割後尖滅。其中：

　　701號鑽孔深204米處見該斷層，斷失16號煤層，落差13米。

　　7807號鑽孔於孔深94米處見該斷層，斷失12號至14號煤層之間的層位，落差25米。

　　南井12號煤層右一巷見該斷層，走向10度，傾向北西，傾角43度斷層帶寬5米，落差25米。

　　7、F108：隱伏傾向正斷層，位於井田中部(+1370水平以下礦井以之前南北井邊界)。走向50至90度，傾向南東至南， 傾角20至45度，落差 8至 15米，斷層兩盤結構麵附近煤岩層受力牽引成小的褶曲，並伴有相同產狀要素，落差不等的小斷層，該斷層延展長度1400餘米。

　　南井12號層左一巷見該斷層，走向70度，傾角30度.落差9.5米。

　　南井12號層左二巷見該斷層，走向60度，傾角35度，落差9米。

　　南井左三底板岩石巷見該斷層，走向85度，傾角35度，落差8米。

　　南井 10號左三探巷見該斷層，走向 85度，傾角30度，落差 12米。

　　南井10號層左四巷見該斷層，走向80度，傾角35度，落差15米。

　　南井21124運輸巷見該斷層，走向90度，傾角20度，落差10米。

　　南井21152回風巷見該斷層，走向60度，傾角35度，落差8米。

　　從北井121215、22211掘進巷道及2003年三維地震勘探證實，該斷層在+1350水平往下伴生有一落差5～7米，走向85度，傾角45度的正斷層，伴生斷層預計在+1300米標高尖滅(北井1230瓦斯預抽巷已證實，落差為4米。)

　　8、F7803：斜交正斷層，7803號鑽 孔於孔深250米處見到，缺失4號煤層，推斷落差13米，實見落差5米，根據上一片盤的生產實踐的斷層發育規律，該斷層走向為65至75度，傾角55至60度，傾向南東，延展長度500至800米。

　　9、F704：近走向斷層，位於南井南部邊界，推斷落差12米，通過南井21105工作麵掘基證實，落差3米，延伸長度200米。

　　10、F19-2：傾向正斷層，位於北井中翼，由北井獨身宿舍大樓西側經913、904孔附近與F19-4斷層相交，走向20至70度，傾向北西，傾角65至70度，落差5至15.0米，斷帶寬3.0米，延展長度1200米。其中：

　　901號鑽孔於孔深26米處見該斷層，缺失17號煤層，落差5米。

　　北井五路主運巷中見該斷層，走向70度，傾角65度，傾向北西落差5米。

　　北采中翼原小井12號層右部巷道於+1559米標高見該斷層，走向20度，傾角75度，落差11米。

　　北井中翼12號層右三探巷中見該斷層，走向70度，傾高北西，傾角70度，落差8至10米。

　　11、F19-4：傾向正斷層，位於北井中翼906號鑽孔南側附近，走向85至90度，傾向北至北西，傾角70度，落差10米至20米。延展長度700米，斷帶寬5米，地表有5個勘測控製點控製。其中：

　　北井中翼12號層右五探兩處見該斷層，落差分別為5米。推測此段F19-4斷層被F23號斷層切割而產生兩斷層結構麵，造成無煤帶較寬。

　　地表勘測點112號附近斷層產狀紊亂，111、110、109、108等觀測點均見F19-4號斷層。

　　906號鑽孔於孔深50米處見該層，T1f2-1紫色層缺失20米。

　　12、F19-5傾向正斷層，位於井南翼905號鑽孔近，走向70至80度，傾向北東，傾角50至80度，一般為70度，落差0至15米，斷帶寬0.50至2.00米，延展長度1700米，地麵控製長度1100米。

　　北井南翼10號層左四巷見該斷層，落差2.5米。

　　北井南翼10號層左六巷見該斷層，落差4.50米。

　　北井南翼10號層左六下巷見該斷層，落差8米。

　　22104上巷，見該斷層，落差10.5米。

　　北井南翼12號層左六下巷見該斷層，落差1.6米。

　　22122回見巷見該斷層，落差8米。

　　22122運輸巷見該斷層，落差10米。

　　22124運輸巷見該斷層，落差10.5米。

　　22126運輸巷見該斷層，落差6米。

　　此斷層於908號鑽孔區段以下開始發育，延伸達1500米，+1300～+1350標高之間落差最大，落差達15米，往深部逐步減小，在+1250水平落差為5米(北井22186運輸巷在+1250標高揭露證實)，預計在+1200標高尖滅。

　　13、F21 ：傾向正斷層，在盤關火車站附近被東西向的F24號斷層切開，經大斷江村南側拖長江石拱橋西頭插入凝灰岩中，走向50至75度，傾向南東，傾角55度，落差10至25米，延展長度2250米，地表有2個勘測控製點控製。其中：

　　盤關火車站在施工東側擋牆過程中，揭開基岩層位時暴露該斷層結構麵，走向147度，傾角55度。

　　北井中翼多處巷道中見該斷層，產狀分別為 50°<65°、69°<50°、75°<45°，落差10至25米。

　　1009號鑽孔於孔深170米處見該斷層，缺失3號煤層，落差13米。

　　1002號鑽孔於孔深252米處見該斷層，缺失4至8號煤之間的層位，預計落差16米

　　該斷層在+1300米標高處被F20斷層截斷尖滅。

　　14、F22：傾向正斷層，西段位於小斷江北側約100米處，東段經1011、1001個孔附近交F20號大斷層，走向85度，傾向南東，傾角50度，落差10至15米，延展長度1300米。

　　北井中翼五路主運巷見該斷層，走向85度，傾向175度，傾角50度，落差12米。北井中翼12號層左三巷見該斷層，產狀及結構麵顯得比較紊亂。

　　1009號鑽孔於孔深235米處見該斷層，斷失標7至14號煤層之間的層位，落差約為10米。

　　15、F23：斜交正斷層，近於南北走向，位於1003鑽孔上方附近，南段交於F19-2斷層，北段交於F21號斷層，走向175度，傾向北東，傾角60度，落差15米，延展長度700米。

　　906號鑽孔於孔深259米處見該斷層，12號煤層頂板缺13米左右。

　　1010號鑽孔於孔深376米處見該斷層，下含煤段上部缺失10米，落差12米。

　　北井中翼有小五路見該斷層，走向175度，傾向北東，傾角50度，落差15米。

　　北井中翼右五配風巷及右五探巷見該斷層，走向170度，傾向北東，傾角50度，落差15米。

　　16、F305：近走向正斷層，位於於901號鑽孔的正西北側，發育於北井中翼的淺部，走向125度，傾向北東，傾角50度，落差約20米，延展長度400米，斷帶寬20米。

　　北井中翼12號層右三後石門見該斷層，走向125度，傾向北東，傾角50度，以一組的形式出現，推測落差約20米。

　　17、F25：傾向正斷層，位於北井北翼深部，為F20的伴生構造，走向70度，傾向北西，傾角60度，落差大於20米，延展長度約2000米。

　　1004號鑽孔於孔深260米處見該斷層，缺失6至8號煤之間的層位又於孔深277米處，12號煤層之頂板缺失5米左右，孔深290米處缺失標誌層七，故推測皆為該斷層之構造帶，為一組正斷層，總落差20餘米。

　　該斷層對北井F20至F15-1之間塊段切割嚴重。

　　18、F402：推測正斷層，位於北井北翼淺部，走向110度，傾向南西，傾角45度，落差20餘米，延展長度500米。

　　該斷層乃是推測斷層，由於井田地貌多山梁和溝穀，地形坡度角30至40度，而此斷層的上部有一滑坡體，其原因預計其下部有斷層存在。再根據剖麵分析，該處應該有斷層通過，煤層的走向及傾角才能吻合。

　　19、F24：捩斷層，發育於煤層露頭部位，東段由北井中翼主副井筒北側經原食品站前山梁跨過拖長江插入斷江北側的凝灰岩中，走向65至73度，傾向北西，傾角60至70度，落差5米，延展長度700至900米，北井中翼主副井筒中局部控製。

　　20、F20-1：弧型斜交斷層，走向135度，傾角60～70度，傾向南西，落差15～23米，為F20斷層斷生斷層，延展長度1300米，往南在+1210米標高處尖滅。其中：

　　北井1370回風斜井及1370回風斜井探巷見該斷層，落差23米，傾角70度;北井223石門見該斷層，落差25米，傾角60度。

　　21、F103：近走向正斷層，位於南井井筒中部，走向10至35度，傾角50至65度，傾向向北西，落差3至7米，延展長度1400餘米。其中：

　　南井3號層左二切眼見該斷層，落差2.5米。

　　南井3號層左二下巷見該斷層，落差3米。

　　南井3號層左三上山見該斷層，落差2.5米。

　　南井4號層右三切眼見該斷層，落差3米。

　　南井4號層采麵改造上山見該斷層，落差3米。

　　南井10號層左二巷見該斷層，落差5米。

　　南井10號層右二斜下見該斷層，落差3米。

　　南井10號層右四探巷上山見該斷層，落差3米。

　　南井10號右四上順槽，右四風道、右四切眼、左三底板聯絡上山、F08外塊分切眼、左三中間切眼等巷皆見該斷層，落差5米。

　　南井12號層有四斜順槽見該斷層，落差3米

　　南井12號層改造聯絡巷見該斷層，落差3.5米。

　　該斷層被F108、F102、F104等傾向斷層切割，落差淺部大，深部小。

　　22、F104：高角度傾向捩斷層，位於南井南側，距南井井筒約200至350米，走向為110至120度，傾向南西，傾角55至89度，落差0至6米，延展長度400至700米，個別層位為1000餘米。其中：

　　南井3號層右二巷見該斷層，落差6米。

　　南井3號層右三順槽見該斷層，落差0.70米。

　　南井3號層右四巷見該斷層，落差0.10米(趨於消失之勢)。

　　南井4號層右三巷見該斷層，落差1.5米。

　　南井4號層右四下巷見該斷層，落差0.50米。

　　南井2141探巷中見該斷層，落差0.20至0 50米，趨於消失。

　　南井10號層右二巷見該斷層，落差5米。

　　南井10號層右四改造上順巷見該斷層，落差1.2米。

　　南井10號層右六巷見該斷層，落差0.50米(趨於消失之勢)

　　南井12層右六巷見該斷層，落差4.0米。

　　南井12號層右三巷見該斷層，落差0米。

　　南井12號層改造順槽見該斷層，落差0.50米(趨於消失之勢)。

　　該斷層延展長度上部層位較下部層位長，落差上部層位較下部層位大。

　　23、F105：近走向正斷層，位於南井井筒北側，F108斷層南側附近，發育於4號煤層以上的層位之中，走向20度，傾向南東，傾角30度至35度，落差5至10米。

　　南井3號層左一探巷見該斷層，走向20度，傾角35度，判斷落差l0米。

　　24、F106：傾向正斷層，位於南井井筒北側淺部，走向90度，漸轉為50度，傾向南至南東，傾角45度至55度，落差0至11米，延展長度500米。其中：

　　南井4號層左一巷見該斷層，落差4米。

　　南井10號層左0巷見該斷層，落差11米。

　　南采12號層左0巷見該斷層，落差11米。

　　南采12號層左一巷見該斷層，落差7米。

　　南井12號層左二斜上見該斷層，落差3米，同一巷道又見到該斷層，已減少1.5米，該斷層於+1500米水平消失。

　　25、F107：走向正斷層，位於南井北筒北側，由井筒附近南側往北開始發育，交於F108號斷層，走向35度，傾向北西，傾角2.5至3米，延展長度約600米，其中：

　　南井3號層左二巷見該斷層，落差2.5米。

　　南井4號層左二探斷層上山見該斷層，落差2.5米。

　　南井10號層左三切眼見該斷層，落差2.5米。

　　南井12號層左三改造切眼中見該斷層，落差3米。

　　該斷層將於12號層底板以下15米深處消失。

　　26、F109：近走向正斷層，位於南井井筒北側，走向0至20度，傾角30至50度，一般為50度，落差0至2米，延展長度350至400米。其中：

　　南井3號層左四回風上山見該斷層，落差2米。

　　南井3號層大四2號和3號順槽聯絡眼分別見此斷層。落差l.2米。

　　南井4號層立四切眼見該斷層，落差l米。

　　南井4號層左四順聯絡上山、中間切眼分別見此斷層，落差為0.9米。南井10號層左四風道見該斷層，落差l.20米。

　　南井10號層左四探巷中見該斷層，落差已減少到0.3米。該斷層於10號煤層底板下10米左右深處消失。

　　27、F110：傾向正斷層，位於南井井筒南部，距3號勘探線200米左右，生產實見該斷層，走向120至130度，傾向南西，傾角50至60度，落差5米，延展長度700至1000米。其中：

　　南井3號層右三巷見該斷層，落差5米。

　　南井4號層右三巷見該斷層，落差5米。

　　南井4號層右五巷見該斷層，落差4米。

　　南井10號層右四、右六巷分別見該斷層，落差4米。

　　該斷層發育於12號煤以上的層位之中。

　　28、F111：近走向正斷層，基本上發育於南井井筒北側，走向0至35度，傾向北西。傾角35至60度，落差l.5至5米，延展長度約600米。其中：

　　南井3號層左五回風上山，3號層後左順槽聯絡巷，上組1448石門回風石門等分見該斷層，落差皆為2.5米。

　　南井4號層左五回風上山，上組軌下等巷道中見該斷層，落差2.5米。

　　南井21102切眼中見該斷層，落差5米，21102左部風道，采麵改造巷中多次見到該斷層，落差1.5米。

　　南井12號層21124采麵切眼，采麵回采中，左部回風上山等處巷道中見到該斷層，落差為1.5至3.5米。

　　該斷層雖然不大，但延展長度比較發育，被F108號傾向斷層切割，與F108-4為同一斷層。

　　29、F112：傾向正斷層，位於南井井筒南側，距3號勘探線200餘米，生產實見，與F110斷層隻相距20餘米，走向120至130度，傾向南西，傾角50至60度，落差4米，延展長度700至1000米。其中：

　　南井3號層右三巷見該斷層，落差4米。

　　南井3號層右五巷見該斷層，落差4米。

　　南井4號層右三巷，右五巷分別見此斷層，落差4米。

　　該斷層發育於9號層以上的層位之中。

　　30、F113：走向正斷層，位於南井井筒北側，由井筒以北百餘米處開始往北發育於9號層以上的層位之中，走向35度，傾向北西，傾角55度，落差由0.10米發育至13米，延展長度280餘米，被F909斷層所截，隻3號層中少部分巷道實見，其中3號層左五探斷層一號上山中見其落差為5米，二號上山見其落差為13米。

　　該斷層落差從南往北逐步加大，預計於10號層頂板上10米左右消失。

　　31、F114：斜交正斷層，生產中實見位於南井井筒附近，十1450水平以下，走向80至100度，傾向南東至南西，傾角45度，延展長度預計700米，其中：

　　南井3號層右五巷和3號層左七巷中分別見該斷層，落差2米。

　　南井4號層右上組軌道一下山和原上組水倉巷中分別見該斷層，落差2.5米。

　　該斷層深部層位和下水平的發育情況如何還有待今後生產實際證實。

　　32、F115：近走向正斷層，生產中實見，隻一個控製點控製於南井3號層沿煤大巷中揭露，無煤帶0.8至l米，走向50度，傾向北西，傾角36度，落差4.5米，延展長度不清。

　　33、F909：斜交正斷層，生產中實見穿越兩個井，傾角稍陡，在北井原地質報告中定為F204號斷層。

　　西北段發育於902號鑽孔附近，東南段發育於7804號鑽孔附近北側，走向130至140度，傾向北東，傾角45度至80度，一般60至70度，結構麵紊亂，局部地斷層帶寬l米左右，落差l至8米，該斷層落差在接近F108斷層附近時受其它斷層的剪切作用而減至0.70米至l米，但跨過 F108斷層後變為4至8米，其中：

　　北井南翼主、副井巷道中分別見該斷層，走向130度，傾角80度，落差8米。

　　北井南翼0路後石門見該斷層，落差6.0米。

　　北井南翼10號層右二巷見該斷層，落差4米。

　　北井南翼10號層右二下巷見該斷層，落差3米。

　　北井南冀12號層右四巷見該斷層，落差4米。

　　北井南翼12號層右六巷見該斷層，落差4米。

　　南井23122回風巷和23122采麵中見該斷層，落差為1米和0.7米。

　　南井21102運輸巷探斷層下山見該斷層，落差4米。

　　南井21102皮帶巷中見該斷層，落差8米。

　　34、F909-1：斜交正斷層，位於北井南翼，緯線450800附近，生產中實見，走向近於南北，傾向西傾角40至50度，落差0.7米至2.50米，延展長度500餘米。

　　北井南翼10號層右二巷見該斷層，落差l.5米。

　　北井南翼10號右二斜下巷見該斷層，落差2.5米。

　　北井南翼12號層右三巷中見該斷層，落差0.70米。

　　北井12號層左一巷、左一盲巷、左一采麵切眼分別見該斷層，落差2.5米。

　　35、F909-2：近傾向正斷層，生產中實際揭露，位於北井南翼井筒附近南部，走向85度，傾向南東，傾角50度，落差3至5米，延展長度330餘米，發育於15號煤以上的層位之中，兩個實際控製點控製。

　　北井南翼10號層左三巷見該斷層，落差5米。

　　北井南翼12號層右四巷見該斷層，落差3米。

　　該斷層被F18-1所截。

　　36、F909-3：走向斷層，位於北井南翼l2129采麵之中，走向10至40度，傾角30至50度，落差l.5至2.5米，平均2米，延展長度500米，采麵中有多數點控製，其中12129運輸巷中見該斷層，落差2.50米，采麵中實見多數點控製其落差為至2.5米。

　　37、F19-4走向正斷層，生產中實際揭露，跨越兩個井，走向15至30度、傾向北麵的傾角45至50度，落差4至5米，延展長度900餘米，其中：

　　23122斷層順槽聯絡巷、23122運輸巷、23122探斷層上山等巷道皆見到該斷層，落差5米。

　　12129三角之切眼中，12129皮帶運輸斜下巷也分別見此斷層，落差4米。

　　12129運軌巷中，12129多軌直巷(原盲巷)也分別見此斷層，落差4至5.5米。

　　38、F18-1：近走向正斷層，位於北井南翼，上段交F18斷層，下段於12129皮帶斜巷附近消失，走向45度，傾向南東，傾角55至65度，落差0至5米，延展長度1200米，被 F909號斷層切割，其中：

　　北井南翼10號層右四巷、右六巷中分別見該斷層，落差5米。

　　北井南翼12號右四巷探斷層下山，右六巷中分別見該斷層，落差4米。

　　北井12號層有六下巷見該斷層，落差4.4米。

　　北井12129改造回風斜下中見該斷層，落差3米。

　　此斷層預計發育於15號層(包括15號層)以上的層位之中。

　　39、F19-5：傾向正斷層，生產實際揭露得知，北井南翼左側，發育於1460水平以下，西南段交於F19-5號斷層後延至出200餘米，走向20至40度，傾向北西，傾角40至60度，落差4米。由2至3個結構而組成，斷層帶寬0.5至1米，延展長度約950米，其中：

　　北井南翼12號層左八巷、12號層右八巷、12號左十巷皆見該斷層，落差4米。

　　南翼22124運輸巷見到該斷層，落差3米。

　　40、F301：近走向該斷層，生產實際揭露，位於北采中翼井筒東南側，走向140度，傾向北東，傾角70度，落差0至10米，延展長度400米，主要由北井中翼4號、12號層的巷道對其有所控製。

　　上述各斷層賦存見各煤層底板等高線圖。

　　(三)、據生產井巷實見資料，前述斷層多數發育於1350水平以上，故礦井1350米以上水平地質構造屬Ⅲ類即複雜構造類型;但延至1350米水平以下多數尖滅、消失，1350米以下水平為構造中等至簡單類型。

　　第五章 煤層、煤質及其它有益礦產

　　第一節 煤層對比

　　上二疊統龍潭含煤組屬陸相、過渡相沉積，以碎屑岩為主，未見灰岩，含煤層數較多，煤層有分叉、合並、尖滅現象。煤層間距小，岩性變化又不大，標誌不明顯，加之構造的影響，給煤層對比帶來一定困難，從鑽孔獲得的資料又不連續，各鑽孔之間，各煤層的連接往往是人為的，連接是否準確，直接關係到對地質構造的正確判斷和儲量計算的可靠程度，進而關係到礦井的建設和生產。為此，在進行煤層對比的過程中，運用以下幾種方法綜合考慮對煤層進行對比。

　　1、對原地質勘探報告和生產礦井地質報告進行綜合分析和研究，以巷道實際資料為主要依據進行煤層對比。

　　2、煤層頂底板的岩性。

　　3、找出動物、植物化石層。

　　4、用煤層自身的特征(即厚度、結構、夾石成份、煤宏觀特征等)和煤岩類型等進行對比分析。

　　5、采用煤層層間距的普遍賦存情況進行對比。

　　按照上述幾種主要方法，采用1:500的煤層對比圖找出了下列主要標誌層段。

　　標誌層一：1號煤層直接頂板，為灰綠色泥岩、粉砂質泥岩、粉砂岩、水平層理。由顏色深淺不同和物質成份差異而顯示條帶狀特征，含舌形貝、瓣鰓、小螺等。距1號煤層頂板4至8米處，含有2至3層動物化石層，動物化石富集成l至2公分厚的白色鈣質條帶，本標誌層全井內發育穩定。

　　標誌層二：位於3號至4號煤層之間，含有煤2至3層，最上一層小煤有時與3號煤層靠近或合並，下麵兩層煤有時與4號煤層靠近或合並，中間的一層煤的頂板為深灰色泥岩或黑色泥岩，含體大薄殼之瓣鰓、角貝、少量舌貝及介形蟲等。3號煤層的中上部含一薄層黑褐色高嶺石夾矸，煤層的直接頂板為灰色粉砂岩和菱鐵質砂岩互層，水平層理，一般為刀片狀斷口。4號煤層靠中上部有一薄層(0.03米)黑褐色高嶺質粉砂岩夾矸，煤層直接頂板為泥岩和粉砂質泥岩，含較多植物化石。

　　標誌層三：5號煤層以下第一層小煤的直接頂板為黑色炭質泥岩，質地堅硬，具貝殼狀斷口，指甲刻劃具油脂光澤，有黃鐵礦結核，含較多的角貝、個體大的瓣鰓、小螺和腕足類舒克貝等，並還夾一層0.005至0.02米左右的白褐色鋁土質泥岩，本標誌層在區內普遍發育，層位穩定。而5號煤層為上下分層結構，中間夾矸多為泥岩，煤層富含黃鐵礦，下分層高於上分層，直接頂板為灰色細砂岩，中厚層狀、發育穩定。

　　標誌層四：8號煤層直接頂板為黑色炭質泥岩，厚0.2.至0.30米，並含有菱鐵礦結核及薄層油頁岩夾層，炭質泥岩中有瓣鰓類、葉肢介、角貝等動物化石，但分布不普遍，8號和9號之間普遍發育一層薄煤。

　　標誌層五：9號和10號煤之間有一層0.40米厚的薄煤，在井田南部與10號煤層合並，9號煤層頂板為灰色粉砂岩和粉砂質泥岩，含似層狀菱鐵質粉砂岩條帶。9號煤層直接底板為泥煤混合狀，可塑性強，其下的粉砂質泥岩中有較多菱鐵質結核。10號煤層頂板為灰色粉砂岩和3至5公分寬的菱鐵質粉砂岩條帶互層，水平層理，含植物化石大羽羊齒、帶羊齒、苛達獲、蘆木等。此段岩層發育穩定，列為標層段。煤較可靠的標誌層。

　　標誌層六：12號煤層及其頂底板：煤層頂板為灰色粉砂岩或泥質粉砂岩薄層與1至3公分厚的菱鐵質粉砂岩條帶互層，互層厚度均勻，水平層理，厚2至3米，整個區域內發育穩定，是對此段煤岩層位的較好標誌。距煤層頂板0.50米左右發育一層0.03至0，05米厚的褐色鱗片狀高嶺質泥岩，普遍發育。煤層厚度穩定，煤質好，半亮型。煤層的底板為灰色鱗片狀的軟質泥岩。為較好的標誌層。

　　標誌層七：12號煤層之下5米左右有一層小煤，頂板為黑色炭質泥岩，細膩致密;指甲該劃油脂光澤，夾透鏡狀不連續的薄煤，含瓣鰓類、舌形貝及其它腕足類角貝、介形蟲等動物化石，分布不普遍，此層位在井田範圍內普遍發育。為較好的標誌層。

　　標七至14號煤層之間有一層0.40左右厚的13號煤層，其直接頂板為砂岩。14號至13號煤層之間，為泥質粉砂岩和粉砂岩，富含植物化石大羽羊齒、帶羊齒苛達荻、櫛羊齒、蘆木等。

　　15號煤層為複雜結構煤層，由2至3層煤組成，分叉合並變化大，15號煤有時與15號上煤層合並，有時又與15號下合並，一旦三層煤合並在一起時其厚度顯得較大。煤為半暗型煤，塊狀及粉粒狀，煤層頂板為灰色粉砂岩和菱鐵質粉砂岩條帶互層，含豐富的植物化石，為較好的標誌層。

　　16號煤層中距煤層頂板約0.10米處夾一層 0.04至 0.06米的黑褐色高嶺質泥岩，全區域內發育，比較穩定。

　　17號煤層以鱗片狀，粉粒狀為其特征。煤層有偽頂(黑色片狀泥岩夾煤線)煤層為複雜結構，其中較厚的分煤層中含有高嶺石泥岩。

　　標誌層八：18號煤層頂板為0.40米左右的黑色致密的粉砂質泥岩，含角貝為主的動物化石，但含量稀少，分布不普遍。18號、18—1號、19號三煤層為一組，18-1號煤層有時與18號煤層靠近或合並，有時又與19號煤層靠近或合並，三層煤中，局部範圍內含有薄層高嶺質泥岩，為較好的標誌層。

　　20號煤層為複雜結構煤層，底分層煤含硫較高，一般黃鐵礦呈極薄層分布。中間分層中夾一層高嶺石粉砂岩條帶.厚0.04至0.05米發育穩定，煤層為菱塊狀，底板為灰褐色粘土岩。其中主要以高嶺石條帶和煤層菱塊狀斷口為其主要特征。

　　標誌層九：21號、22號、23號等煤層中，主要以富含塊狀、星點狀、層狀、分散狀黃鐵礦為其特征。其中21號煤層之頂板為黑色炭質泥岩或含炭泥岩有時含炭量增大近如劣質煤。頂板岩石中含黃鐵礦。22號煤層頂板為炭質泥岩及及磚灰色或深灰色的砂質泥岩，致密質純，不顯示層理，它和煤層本身都富含黃鐵礦。煤層底板為褐灰色漸變灰色之泥岩，致密不顯示層理，含植物化石。而23號煤層之頂板為黑色含炭泥岩，含黃鐵礦，偶含動物化石，底板的泥岩中富含聚塊狀黃鐵礦，並有一暗硬煤線。

　　標誌層十：23號煤層至24號煤層之間為深灰色細砂岩、粉砂岩，夾黑色薄層炭屑，顯示炭化層麵之條帶狀或水平細線理狀構造，而24號煤層本身為富硫煤，其頂底板為黑色含炭泥岩，也富含黃鐵礦。

　　標誌層十一：主要指煤係底界灰白色鋁土質泥岩，厚0.39至0.90米。一般厚度0.70米，具菱鐵質鮞粒，並彙集成塊狀。其下一般為3.5米厚的灰綠色鋁土質泥岩，致密、細膩而堅硬，含凝灰質斑點，為龍潭煤係至凝灰岩過渡類型的岩石。

　　煤層對比可靠程度的評價：

　　礦井在生產過程中非常重視礦井地質工作，對所有巷道都進行了現場跟蹤收集和編錄，通過認真分析和整理，歸納出的標五、標六、標七、標八均為較好的標誌層，在生產中有很好的實用價值，所以本報告煤層對比可靠。

　　第二節 煤 層

　　本井田煤係地層含煤40至60餘層，其中可采和局部可采煤層共12層，總厚度2.88至30.15米，平均總厚度16.48米，可采含煤係數6.87%，煤層自上而下編號為3號、4號、10號、12號、15號、17號、18號、18一l號、19號、20號、22號、24號。其中可采煤層有10號、12號、15號、18號、18-l號、19號、20號等層，局部可采煤層有3號、4號、17號、22號、24號等層。

　　兩個生產井中：南井可采和局部可采煤層共12層，它們是：3號、4號、10號、12號、15號、17號、18號、18一l號、19號、20號、22號、24號等層，總厚度8.92至28.48米，平均17.98米，可采含煤係數7.49%，其中可采煤層有10號、12號、15號、18號、18一l號、19號、20號等7層，局部可采煤層有3號、4號、17號、22號、24號五層。

　　北井可采和局部可采煤層共7層，它們是：10號、12號、15號、18號、18一l號、19號、20號，總厚度5.37至25.25米，平均12.8l米，可采含煤係數5.34%，其中可采煤層有：10號、12號、15號、18號、18-1號、19號等6層，20號煤層為局部可采煤層。

　　現將各可采和局部可采煤層賦存情況敘述如下：

　　1、3號煤層：為複雜結構煤層，距1號煤層17.42至30.05米，平均23米。煤層厚度0.10至l.30米，平均l.01米。有較多鑽孔和巷道實見對其控製，煤層對比可靠。煤層中含夾石一層，厚0.03至0.04米，為褐色高嶺質泥岩。南井局部可采，北井極少部分可采，屬不穩定煤層。由於相應煤組斷裂發育，開采技術條件複雜，故開采起來經濟效益差。

　　煤層無偽頂，直接頂為水平層理的粉砂岩和菱鐵質粉砂岩，老頂為細砂岩和菱鐵質細砂岩，不易垮落。直接底為泥岩和砂質泥岩，老底為粉砂岩和細砂岩。

　　2、4號煤層：為複雜結構煤層，距3號煤層7.95至15.52米，平均13米。煤層厚度0.35至2.14米，平均厚度1.00米。有較多鑽孔和巷道實見對其控製，煤層對比可靠。煤層中含夾石兩層，上層夾石為泥岩和泥質粉砂岩，厚度不等。南井井筒附近厚度為0.10至0.60米。井筒以南以北各百餘米外夾矸石開始逐漸增厚，往南由0.10米逐漸增厚至3.50米，往北逐漸增厚至1.00米，致使煤層分叉。南井掘送2141和2142工作麵巷道證實此煤層夾石厚度0.30至0.60米，下層夾石為黑褐色高嶺質粉砂岩，厚為0.03至0.05米，比較穩定。該煤層南井局部可采，北井少數鑽孔控製極少部分可采，屬不穩定煤層。該煤層灰分在37.36%至41.58%之間，平均41.58%，超過工業指標的灰分標準。

　　煤層無偽頂，直接頂為粉砂質尼岩夾菱鐵礦層，老頂為細砂岩分直接底為根土岩，老底為粉砂岩和細砂岩。

　　3、10號煤層：為複雜結構煤層，距4號煤層26.55米至48.88米，平均為39米，煤層的厚度0.30至2.58米，平均1.28米，含夾矸1層，厚度0.10至3.50米，煤層對比可靠。該煤層在+1450米標高以上有分叉現象，夾矸0.1至3.5米不等，賦存不穩定。而+1450米標高至目前開采的+1250米標高範圍內，煤層夾矸維持在0.1米，賦存穩定，煤層厚度一般1.3～1.7米，少數地方2.0米，平均厚度1.5米，南、北井均可采，由此分析深部趨於穩定，為目前南、北井的主采煤層之一。圖5-2-1

　　煤層無偽頂，直接頂板為灰色粉砂岩和菱鐵質粉砂岩互層，水平層理，老頂為菱鐵質細砂岩，底板為粉砂岩和泥質粉砂岩，老底為菱鐵質細砂岩，堅硬。

　　4、 12號煤層為複雜結構煤層，也是井田內可采煤層中煤質最好的一層，距10號煤層14.17至26.08米，平均l9米，煤層厚度0.27至4.89米，平均 3.1米，含夾石l至2層，上層夾矸為高嶺質片狀泥岩，下層夾矸為高嶺質粉砂岩，厚0.03至0.05米，煤層對比可靠，全區有30餘個鑽孔和較多巷道見煤控製，屬穩定煤層，為南北井主采煤層之一。圖5-2-2

　　煤層無偽頂，直接頂為泥質粉砂岩和粉砂岩與菱鐵質粉砂岩互層，水平層理，老頂為菱鐵質細砂岩，直接底為軟質片狀泥岩和砂質泥岩。

　　5、15號煤層為複雜結構煤層，距12號煤層14.49至32.24米，平均間距 22米，煤層厚度0.28至3.91米，平均厚度1.7米，含夾矸l至4層，總厚度在0.60至l.00米，多為泥岩和粉砂質泥岩，就15號煤層而言，屬穩定煤層，但有時與15下號煤層合並，有時與16號煤層合並，與15下號煤層合並時，厚度2.0～2.3米，15號煤、15下號煤層、16號煤層三層合並時，厚度達2.9米。北井南翼地區三層煤基本合並，北翼地區15號、15下號基本合並，南井北翼地區15號、15下號基本合並，全區30餘個鑽孔及數條石門控製，煤層對比可靠，為南、北井主采煤層之一。圖5-2-3

　　煤層有偽頂，為0.40米的泥岩夾煤線，直接頂為粉砂岩和菱鐵質粉砂岩，老頂為細砂岩，直接底為泥質粉砂岩，老底為砂岩。

　　6、17號煤層：為複雜結構煤層，距15號煤層4.98至12.27米，平均12米，煤層厚度為0.17至3.55米，平均厚度l.24米，含夾石1至4層，總厚度0.30至0.7米之間，為片狀泥岩和高嶺質粉砂岩，全區有較多鑽孔和部分石門巷道控製，煤層對比基本可靠，但厚度變化大，不穩定，僅南井+1350水平以上北部區域局部可采，其餘均不可采。圖5-2-4

　　煤層有偽頂，為0.20米的泥岩夾煤線，直接頂為粉砂岩，老頂為粉砂岩和細砂岩，直接底為粉砂質泥岩，老底為粉砂岩。

　　7、18號煤層：為複雜結構煤層，距17號煤層6.12至21.74米，平均14米，煤層厚度為0.30至2.66米，平均厚度l.43米，局部地區煤層中含有薄層夾矸，厚度為0.02至0.04米，煤層厚度南井較北井較厚，全區有30餘個鑽孔及部分石門巷道有所控製，煤層對比可靠，穩定煤層。局部地區與18-l、19號煤層合並，全區都可采，為南、北井主采煤層之一。圖5-2-5

　　煤層有偽頂，為0.30米左右厚的黑色炭質泥岩，直接頂為粉砂岩和菱鐵質粉砂岩，老頂為砂岩，直接底為泥岩，老底為泥質粉砂岩。

　　8、18一1號煤層：為簡單結構煤層，距18號煤層1.26至12.5米，平均4米，煤層的厚度為0.15至1.78米，平均1.41米，全區有較多鑽孔控製，兩井主要石門有揭露，煤層對比可靠，局部地區與18號、19號煤層合並，穩定煤層，為南北井主采煤層之一。圖5-2-6

　　全區可采，煤層有偽頂，為0.30米的泥岩，直接頂為泥質粉砂岩和粉砂岩，底板為泥質粉砂岩。

　　9、19號煤層：為簡單結構煤層，距18-l號煤層1.53至10.80米，平均4米，煤層厚度為0.15至l.80米，平均厚度l.23米，全區有較多鑽孔及部分石門巷道進行控製，煤層對比基本可靠，局部地區與18號、18-l號煤層合並，賦存較穩定。南井全區可采，北井基本全區可采。圖5-2-7

　　煤層有偽頂為0.30米的泥岩夾炭屑，直接頂為泥質粉砂岩，直接底為軟質泥岩及粉砂岩，老底為粉砂岩和菱鐵質粉砂岩。

　　10、20號煤層：為複雜結構煤層，距19號煤層2.12至12.l米，平均7米，煤層厚度為0.15至2.00米，平均厚度為l.43米，煤層中含夾矸l至3層，為片狀泥岩和粘土岩，全區有31個鑽孔和部分巷道(包括石門巷道)對該煤層有所控製，局部地區有分叉、合並現象，主要是煤層上分層與下分層分開，分開後夾石增厚至3至4米，煤層可靠，較穩定煤層，南井全區可采，北井局部可采。圖5-2-8

　　煤層無偽頂，直接頂為粉砂岩和菱鐵質粉砂岩，老頂為粉砂岩，直接底為泥質，厚度0.40米，老底為粉砂岩。

　　11、22號煤層：為複雜結構煤層，距20號煤層11.96至28.58米，平均間距為21米，煤層厚度為0.24至1.51米，平均厚度為1.08米，該煤層的煤層層間距變化頻繁，該煤層雖然有較多的鑽孔和部分巷道控製其層位，但是標誌層不明顯，不易對比，煤層的對比可靠性較差，據現有資料初步認為該煤層在井田區域內屬不穩定煤層，煤層可采性較差，基本上大部分地區不可采，其中南井部分地區可采和臨近可采，基本上不可采。

　　煤層有偽頂，為0.2 0米至0.50米的黑色泥岩，老項為2至3米的粉砂岩，老頂為細砂岩。直接底為0.70米的泥岩，老底為細砂岩。

　　12、24號煤層：為複雜結構煤層，煤層含有1至3層夾石，該煤層距22層11.7 9至37.42米，平均間距16米，煤層厚度為0.19至2.07米，平均厚度為1.06米，煤層本身又是一個標誌層，故對比基本可靠，大多數控製點不可采和臨近可采，從整個區域內的見煤情況看，純屬不穩定煤層，隻南井的少部分地區可采，可采麵隻點總麵積的11%。煤層有偽頂，為炭質泥岩，直接頂為2至3米的粉砂岩，老頂為6至8米的細砂岩，直接底為1米左右的泥岩夾煤，老底為煤層和粉砂岩。

　　綜上所述，在可采和局部可采煤層當中，12號、15號、18號、20號等煤層屬中厚煤層，10號、18-1號、19號等煤層屬局部中厚煤層，其餘的3號、4號、17號、22號、24號為薄煤層。

　　可采和局部可采煤層中，以較穩定煤層為主，因此，從煤層穩定程度看，礦井地質條件為Ⅱ類。

　　各煤層的簡要情況見“可采煤層情況一覽表”，(表5-1-1)

　　各煤層變異指數及可采指數計算結果見表5-2-2。

第三節 煤 質
一、煤岩特征
　　（一）宏觀煤岩特征：煤岩成分為暗煤、亮煤、鏡煤和絲炭，以暗煤為主，亮煤次之，含少量鏡煤和絲炭，絲炭多呈線理狀。煤岩類型為半亮型，半暗型和暗淡型，以暗淡型煤為主，半暗型煤次之，半亮型煤很少，煤的粒度是粉粒狀多於碎塊狀，鱗片狀較少。黃鐵礦在煤層中呈結核狀、透鏡狀及斷續之線理狀產出。
　　　各主要煤層的宏觀特征如下；
　　　3號煤層：碎塊狀為主，質較硬，夾少量鏡煤線理，暗淡型。
　　　4號煤層：碎塊狀為主，質較硬，夾少量鏡煤線理及少量絲炭，暗淡型。
　　　10號煤層：粉粒狀為主，少量碎塊，夾有少量亮煤線理及少量絲炭，半暗型。
　　　12號煤層：粉粒狀為主，鱗片狀及碎塊次之，質較軟，半亮型。
　　　15號煤層；粉粒狀，部分碎塊，夾少量亮煤線理及少量絲炭，半暗型。
　　　17號煤層：粉粒狀和鱗片狀為主，少量碎塊，夾部分鏡煤及亮煤線理，質較軟，半暗型
　　　18號煤層：粉及粉粒狀，夾少量亮煤線理，含少量絲炭及黃鐵礦，質較軟，半亮型。
　　　18-l號煤層；粉粒狀多於碎塊狀，含絲炭，半暗型。
　　　19號煤層：粉粒狀，少量碎塊，夾部分亮煤線理，質較硬，含較多絲炭及少量黃鐵礦，暗淡型
　　　20號煤層：粉粒狀多於碎塊狀，夾部分亮煤線理，含少量黃鐵礦，質堅硬而脆，暗淡型。
　　　22號煤層：粉層狀為主，部分碎塊，夾少量亮煤線理及少量絲炭，含較多黃鐵礦，並有部分網絡狀方解石薄模充填，質較硬，暗淡型。
24號煤層：碎塊狀，夾少量亮煤線理，質較硬，含有較多的絲炭和黃鐵礦，

　　(一)煤的工業牌號

　　《盤江礦務局煤質資料彙編》(以下簡稱《資料彙編》)裏提供了山腳樹煤礦1982年至1990年間的部分煤層化驗資料，結合原生產地質報告中提供的煤層煤質資料，按照《中國煤炭分類(GB5751—86)》中規定的分類標準，對3號、4號、10號、12號、15號等煤層的工業牌號進行了重新劃分，17號、18號、18-1號、19號、20號、22號、24號等煤層由於缺乏新的煤質化驗資料，仍沿用《中國煤炭分類(以煉焦用煤為主)方案中的有關規定進行分類，結果如下：

　　3號煤層揮發分為37.33%，膠質層厚度為18.0毫米，缺乏粘結指數化驗數據，為氣煤。

　　4號煤層揮發分為37.14%，膠質層厚度為24.5毫米，粘結指數為83至92已為氣煤。

　　10號煤層揮發分為33.58%，膠質層厚度為23.0毫米粘結指數為80至93，為1/3焦煤。

　　12號煤層揮發分為35.43%，膠質層厚度為25毫米，粘結指數為92，為1/3焦煤和肥煤穿插層，結合原報告中的煤質化驗成果和該煤層粘結指數大於85的特點，及其煤種分區段進行劃分，除3至8勘探線之間為肥煤外，其餘區段均為l/3焦煤。

　　15號煤層揮發分為35.01%，膠質層厚度為22.5毫米，粘結指數為85，為1/3焦煤。

　　17號、18號、18一l號、19號、20號、22號、24號等煤層按照《中國煤炭分類(以煉焦用煤為主)方案》中的規定，分類指標以揮發分和膠質層Y值為主進行劃分，除22號、4號煤層為肥煤外，其餘煤層為氣肥煤，上述煤層若通過今後生產實踐獲得新的煤質化驗成果，再按《中國煤炭分類(GB5751-86)》重新進行評價。

　　煤層的工業牌號分類見“煤質特征表(1)”。表5-3-3(1)

　　(二)煤的揮發分

　　可采煤層除3號、4號煤層的揮發分大於37%為高揮發分煙煤外，其餘煤層的揮發分皆在31.97%至35.43%之間，屬大於28%，而小於37%之列，為中高揮發分煙煤，見“煤質特征表(1)”表5-3-3(1)

　　(三)煤的粘結性

　　可采煤層中3號、17號、18號、18-1號、19號、20號、22號、24號煤層缺乏粘結指數值，不能對其粘結性進行評價。4號、10號、12號、15號煤層煤樣粘結指數均大於65，其中4號煤層膠質層最大厚度在16.5至29mm，為強粘結和特強粘結煤;10號煤層膠質最大厚度在18.5至27.0mm之間，為強粘結和特強粘結煤;12號煤層膠質最大厚度為21.5mm至27.0mm之間，為強粘結煤和特強粉結煤;15號煤層膠的厚度為22.5mm，見“煤質特征表(1)”。表5-3-3(1)。

　　(四)煤的發熱量

　　各可采煤層中，原煤高位發熱量在23.09至29.04Mj/kg之間，精煤高度發熱量在31.40至32.98MJ/kg之間。“見煤質特征表(1)”表5-3-3(1)。

　　(五)煤的元素含量

　　可采煤層中，煤的炭含量在85%至89%之間;氫含量在5.2%至5.8%之間;氮含量在1.4%至2.0%之間，氧的含量在5%至10%之間。見“煤質特征表(2)”。表5-3-3(2)

　　(六)煤灰成份

　　煤炭成份以二氧化矽、氧化鋁和氧化鐵為主，氧化鈣次之，以二氧化矽含量最高，皆在48%以上。

　　(七)煤中的有害成分

　　1、灰 分：

　　原煤灰分與煤層的穩定性有關，如12號煤層厚度穩定，其原煤灰分最低，為9%至25%之間，平均值為15%，為低灰煤。而其餘煤層灰分平均值在25%左右，為中灰煤(15%至25%)及富灰煤(25%至40%)，精煤灰分也以12號煤層最低，平均值為8%左右，其餘煤層都在10%至12%左右，變化不大。見“煤質特征表(1)”。表5-3-3(1)。圖5-3-1～圖5-3-8

　　煤層合並的區段，原煤灰分相應增高，如4號煤層2141、2142工作麵合並後，原煤灰分在37.36%至46.80%之間，平均值為41.58%，總體來說4號、17號煤層屬高灰煤層。見“山腳樹礦煤層原煤樣試驗結果表”，表5-3-4。

　　2、硫 分

　　本區內22號和24號煤層的原煤硫分在3%左右，出現超標數據為高硫煤(2.5%至4%)，20號煤層硫分為1.99%，為中硫煤(1.5%至2.5%)，4號、10號、12號、18號等煤層的原煤硫分在0.58%至1.01%之間，為低硫煤(1%至1.5%)，3號、15號、17號、18-1號、19號等煤層的原煤硫分均低於0.5%，為特低硫煤，原煤硫分以無機硫(黃鐵礦硫)為主，其次是有機硫，低硫煤層以有機硫為主，各煤層的有機硫含量較穩定，一般在0.10%至2.86%之間，原煤硫分經洗選後黃鐵礦硫大部分可以除去，精煤硫分除22號、24號煤層各為1.1%外，其餘煤層的精煤硫分均在1%以下。見“煤質特征表(1)”，表5-3-3(1)。圖5-3-9～圖5-3-16

　　3、磷 分

　　原煤和精煤的磷分含量較低，一般在0.062%至0.023%之間，屬低磷煤(0.01%至0.05%)。

　　4、砷、氟、氯含量

　　原煤和精煤的砷(As)含量0.9(10)-6，氟(F)含量103(10)-6，氯(Cl)含量0.012%。屬Ⅱ級含砷煤、低氟煤、特低氯煤。

　　三、煤的可選性

　　1、篩分試驗

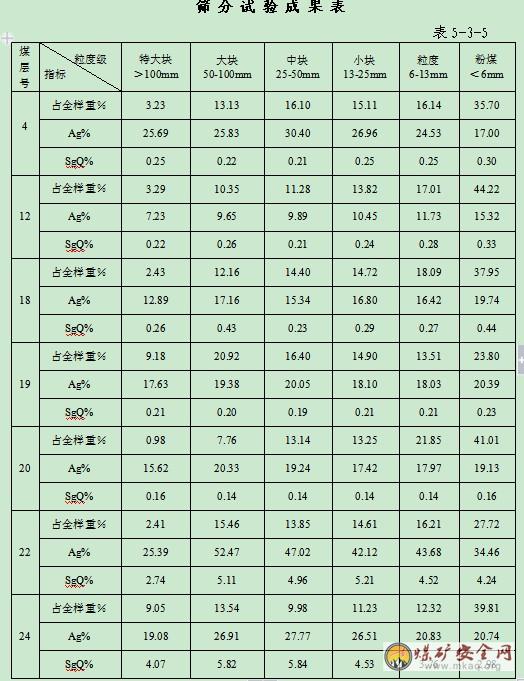

　　本礦南井的篩分試驗結果，4號、12號、18號、20號、22號等煤層的各層之特大及大塊粒度之和，均低於20%，19號、24號煤層的各層之特大塊及大塊粒度之和為20%至30%。粉煤一般都在25%和40%之間，而12號煤層和20號煤層為最高，分別為44.22%至41.01%。其中22號煤層灰分最高，12號煤層灰分最低，同時灰分隨粒度變小而增大。除22號、24號煤層，各粒度級硫分為高 硫煤外，其餘各煤層均小於0.50%，屬低硫煤。詳見“篩分試驗成果表”表5-3-5及“篩分試驗統計表”表5-3-6。

　　2、浮沉試驗

　　本礦煤的可選性試驗結果：12號煤層精煤回收率89.4%，精煤灰分6.74%，精煤硫分為0.25%，中煤含量6.72%，屬易選煤。此外除18號煤為難選煤層外，其它煤層均為很難選煤，中煤含量均大於30%以上。總之，中灰分和高灰分的煤層，可選性普遍較差，經1.4比重液洗選之後，12號、18號、20號、24號煤層，其精煤灰分小於10%，而其它主要可采煤層精煤灰分均大於10%，詳見“山腳樹礦部分煤層煤的可選性試驗結果表”。表5-3-7

　　3、粉煤浮選試驗

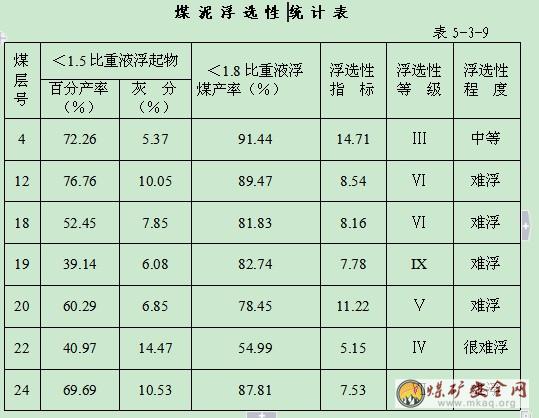

　　根據本礦南井篩分試驗結果獲知，區內各主要煤層小於0.5mm原生煤泥為數不多，占2.55%至7.62%，多屬難選煤，僅4號煤層為中等浮選性煤，但在洗選破碎過程中，會增加一定數量的次生煤泥，為了充分擴大煉焦用煤資源，對主要煤層的原生煤泥作了浮選性藥劑及其選擇試驗和鑒定試驗。經單元浮選試驗結果，獲得最大回收率，精煤灰分在10%左右的有3號、4號、12號、18號、19號、20號等煤層，而22號、24號煤層的精煤灰分分別達到13.15%至18.75%，今後應參與浮遊洗選，可與其它煤層之中摻合作為動力用煤，詳見“單元浮選試驗統計表”表5-3-8及“煤泥浮選性統計表”，表5-3-9。

　　4、山腳樹礦主采煤層可選性分析

　　根據煤層數據統計資料以及原煤中的煤含量和精煤的灰分指標要求等進行綜合評價，所有主采煤層多為易選和中等可選，極少數為難選煤。通過礦井煤層配采配煤入洗後硫分均低於0.5%。

　　礦井煤種為氣煤、肥煤、氣肥煤及1/3焦煤。以肥煤為主，煤質優良，為低硫，中低灰分的煤焦配煤，原煤運往老屋基洗煤廠入洗，入洗後的精煤硫分一般為0.5%，洗後主要產品：1號精煤灰分9%，作為冶金配煤;2號精煤灰分12.5%，供化工及其它行業;混煤灰分32%供電廠發電。

　　目前即將擴建的老屋基洗煤廠每年入洗能力3000kt/a，采用無壓三產品重介旋流器工藝，對煤種的變化有很強的適應性。所以山腳樹礦井的原煤基本上全部供給老屋基洗煤廠。

四、煤的利用方向
　　　根據煤的低溫幹溜試驗，含油率均達到工業指標，焦油產率7.18～12.27，見表5-3-10。但由於煤的粘結性較強，一般不宜作煉焦用，由於煤層的煤質牌號為氣煤、氣肥煤、肥煤及1/3焦煤，除22號、24號煤層的原煤經洗選脫硫後精煤硫份為1.10％，不能直接作為煉焦用煤外，其餘可采煤層的原煤經洗選後，精煤硫分均在1％以下，為良好的煉焦用煤的配煤，其中10號、12號煤層的精煤為煉焦用煤的基礎煤。
　　　原煤除作為燃料外，還可作為動力用煤，經洗選後的中煤，灰分在30％以下，也可作為動力用煤。

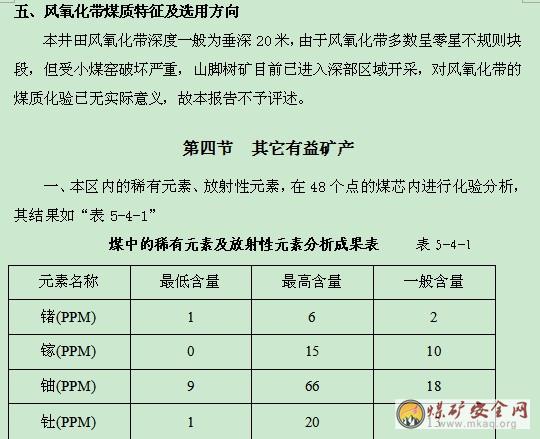

　　　以上的稀有元素和放射性元素的含量，均低於工業指標，沒有經濟價值，鄰區井田內的資料提供的數據也表明，其含量低於工業指標，沒有經濟價值。
　　　二、鋁土質泥岩：位於煤係地層底部，其厚度不太穩定，0.39至0.90米，平均0.70米，經取樣化驗分析得出：Al2O3含26.11％，Ti2O含4.5％，Fe2O3含24.89％，CaO含量為1.06％，MgO含0.44%，燒失量為15.65％，耐火度1260℃至1400℃。三氧化二鋁加二氧化鈦的含量雖然合乎軟質耐火粘土三級品位要求，但因三氧化二鐵，氧化鈣和氧化鎂含量偏高，致使耐火度偏低，無工業價值。
　　　三、在井田的西部和東部邊緣地帶廣布中厚層狀下二疊係茅口灰岩和下三疊係永寧鎮灰岩，為良好的天然建築材料，當地用燒製石灰用，是否能做為水泥原料，有待今後進一步做可行性研究。
第六章 開采技術條件
第一節 水文地質
一、區域水文地質概況
　　（一）地形地貌
　　　本區地處黔西高原，地勢西高東低，屬中高山山地地貌，西部老黑山嶺標高＋2734.00米，八大山牛棚梁子標高＋2785.50米，東部格所河標高＋760米為區域最低侵蝕基準麵。盤縣梓木戛、歸順、普安縣蓮花山一線為南、北盤江水係的分水嶺，分水嶺以北的拖長江，淤泥河、格所河（半河）屬北盤江水係；分水嶺以南的新橋河屬南盤江水係。南北盤江均為珠江支流。區內地形切割較強烈，切割最深約達2千餘米，形成峰巒起伏的地形或中高山地形，地貌按塑形營力的性質分為岩溶地形、溶蝕——侵蝕構造地形、侵蝕構造地形三類。
　　　岩溶地形：峰叢窪地多分布在深溝河穀兩岸，溶丘窪地見於兩條河等地灰岩分布區；峰叢穀地往往出現在坡立穀地周圍。各種岩溶地貌千姿百態，如舊普安、珠東、蓮花山等地石林；寬闊而平坦的歸順坡立穀；高聳的峰叢以及星羅棋布的漏鬥和窪地、形態奇異的溶洞等。
　　　溶蝕——侵蝕構造地形：本區北部和中部緊密褶皺區，可溶性岩及非可溶性岩相間分布、地形發育受岩性和構造的控製，在區內形成條帶狀展布的岩溶地形和侵蝕構造地形。
　　　侵蝕構造地形：在玄武岩組、龍潭組及飛仙關組分布區，山嶺、穀地延伸方向與構造線基礎趨於一致，形成脊狀山、單麵山等。玄武岩組多形成單麵山構造坡，飛仙關組形成單麵山剝蝕坡，龍潭組往往形成侵蝕穀地，侵蝕穀地又發育有橫 向衝溝，衝溝成為地表水的排泄通道。
　　（二）區域地層含水性
　　　現將與煤礦床有關的區域地層的含水性，由老至新概述如下：
　　　1、二疊係下統棲霞組（P1q）、茅口組（P1m）
　　　棲霞組：中厚層灰岩，厚70至237米。茅口組：厚層狀灰岩，底部逐石灰岩、白雲岩和白雲質灰岩，厚344至885米。
　　　茅口組和棲霞組，是區域內主要岩溶含水層之一，地下水以管道流為主，含水性極不均一，在無隔水層的條件下，地下水以岩大泉或暗河出口的形式從河穀地帶流出地表，如3831號泉（土城礦北）流量12.4至200升/秒；在有隔水層阻擋時，則以接觸式岩溶泉出露地表，如2039號泉（上沙陀），流量46.63至4982.72升/秒，鑽孔單孔湧水量4.15至979.8立方米/日。水質為重碳酸鹽鈣型淡水，PH值7.5至8.1，固型物120.65至207.00毫克/升。
　　　棲霞組和茅口組賦存碳酸岩溶水，富水性強，含水豐富，很多岩溶大泉可直接利用，如原盤江礦務局、山腳樹礦、月亮田礦等就把2161、216、2164號泉作為供水水源，一般在有玄武岩賦存的正常地質構造條件下，該裂隙溶洞水對煤礦床開發無影響。
　　　2、二疊係上統峨嵋山玄武岩組（P2β）
　　　峨嵋山玄武岩組，由玄武岩、火山角礫和凝灰岩組成，厚度200至730米，覆蓋於茅口組之上，呈單麵山構造坡地形，該組對茅口組岩溶水起阻隔作用。
　　　地下水出露點較多，據122個泉點調查資料總流量119. 94升／秒，枯季流量41.76升／秒，枯季逕流模數0.04升／秒·平方公裏。一般泉點流量0.018至2.78升／秒，鑽孔單位湧水量0.000148至0.00439升／秒·米，水質為重碳酸鹽鈉型淡水，PH值9.3—10.1，固形物83至386毫克／升，在單麵山構造附近，構造裂隙水常常具高水頭，小流量的承壓水性質，最高者達+34.27米，標高為+1791.01米（B1221）鑽孔。盤西支線平關逐道穿過該組全層，垂深150米，幹燥無水，就區域性的玄武岩氣孔、裂隙發育情況看，玄武岩組賦存孔洞裂隙水，富水性弱，該組上部岩層是煤礦床的直接充水極弱含水層。
　　　3、二疊係上統龍潭煤組（P2L）
　　　岩性為粉砂岩，粉砂質泥岩、細砂岩、泥岩和煤組成。底部有一層厚2至5米的鋁土質泥岩，全組厚度185至465米。
　　　龍潭組上、中、下段抽放水試驗：
　　　下段（P211），單位湧水量0.000303至0.0788升／秒米。
　　　中段(P212)，單位湧水量0.00002至0.243升／秒米。
　　　上段(P213)單位湧水量0.000877至0.102升／秒米。
　　　龍潭組含裂隙水，含水性極弱，泉水流量一般小於0. 5升／秒米，個別長期觀測點雨季流量較大，接近露頭賦存風化帶裂隙水，區內各井田抽水資料如“表6-1-1”。

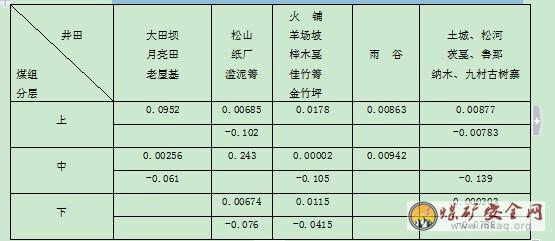

　　　　　　　　　（q·升/秒米） 盤縣煤田各井田煤係地層含水性 表6-1-1

　　4、三疊係下統飛仙關組下段(T1fl)

　　本段岩性為粉砂岩、細砂岩、粉砂質泥岩組成，厚度97至190米，呈單麵山剝蝕坡地形，泉點稀少，出水形態主要為滲流，流量隨季節性變化。泉水流量一般小於1.00升/秒。局部地段裂隙發育，見有風化裂隙泉。鑽孔單位湧水量0.00109至0.025升/秒米，水質為重碳酸鹽鈣(鈉)型淡水，PH值7.4，固形物61.06至482.44毫克/升。本段賦存裂隙水，富水性弱，是煤礦直接充水的弱含水層。

　　5、三疊係下統飛仙關組上段(Tlf2)

　　本段由中、薄層粉砂岩夾砂岩及粉砂質泥岩組成，上部夾泥質灰岩及泥岩，厚354至590米。含裂隙水，泉水流量0.01至1.68升/秒，富水性與地形標高有關係，高地段的有的鑽孔漏水，低地段有的鑽孔則湧水。鑽孔單位湧水量0.0256升/秒，局部地段承壓，水質為重碳酸鹽鈣(鈉)水，富水性弱。本段下部是煤礦床間接充水的弱含水層段。

　　6、三疊係下統永寧鎮組(T1yn)

　　第一段(T1yn1)：上部中、薄層灰岩及含白雲質灰岩;中部泥岩及泥質粉砂岩，夾細砂岩及泥質粉砂岩，雨穀附近夾一層白雲質粉砂岩;下部中厚層灰岩，夾白雲質灰岩及泥質岩，夾粉砂岩薄層，厚度324至696米。

　　第二段(Tlyn2)：中厚層角礫狀白雲岩及泥質白雲岩，局部夾薄層泥岩，厚度57至203米。

　　據303個泉點調查資料，調查時總流量31116升/秒，枯季流量5090升/秒，枯季逕流模數4.2升/秒·平方公裏。暗河長45.05公裏，發育密度38米/平方公裏。鑽孔單位湧水量574.6至2780噸/日。水質為重碳酸鈣(鈣鎂)水，固形物121.55至420.75毫克/升。由於上覆關嶺組(T2g1 ) ，下伏飛仙關組(T1f )和本組第一段砂、泥岩的隔水作用，迫使地下水多沿層麵運動和排泄。該組賦存溶洞裂隙水，泉點多，流量大，富水性強，含水較均一，是開發地下水的有利層位，盤縣煤田水文地質圖上(Tlyn2)分別是盤縣煤田地質圖上的Tlyn1+2+3Tlyn4 )，一般成井率高，水量豐富，為永寧鎮組裂隙溶洞水，一般情況下對煤礦床開發無影響。

　　7、三疊係中統關嶺組下段(T2g1)

　　薄層泥岩及粉砂質泥岩，夾粉砂岩及白雲岩，厚118至182米。泉點62個，總流量為104.3升/秒，枯季流量19.2升/秒，枯季逕流模數0.0 6升/秒平方公裏。該段富水性弱，對上覆下伏岩溶水起相對阻隔作用。

　　8、三疊係中統關嶺組中、上段(T2g2-3)及法郎組(T2f)

　　關嶺組中段：上部厚層、中厚層泥質灰岩，夾泥岩、粉砂質泥岩;中下部厚層狀泥質灰岩，夾厚層狀灰岩及蠕蟲狀灰岩，中段厚192至352米。上段：中厚層至塊狀角礫白雲岩及白雲岩，分布較廣，多未見頂，厚度大於100米。法郎組：中厚層狀微晶至細晶石灰岩，下部含少量燧石結核，厚299米，區內出露很少，僅見於盤縣英武寨。

　　171個泉點總流量為20866升/秒，枯季流量為1465升/秒，地下水逕流模數2.3升/秒·平方公裏，暗河長度23. 7公裏，發育密度37米/平方公裏。鑽孔湧水量153.8至1363. 4立方米/日，水質為重碳酸鈣(鈣鎂)水，固形物189.9至547.68毫克/升。含裂隙溶洞水，地下水位埋藏淺，含水較均一，富水性強，是開發地下水較有利的層位，多分布在寬緩向斜軸部，如盤關向斜、土城向斜等地。

　　9、第四係(Q)

　　本區第四係不甚發育，呈零星分布，在河穀及坡麓地段有坡積、殘積、洪積、衝積的粘土、亞砂土。其剖麵厚約40米。

　　據21個泉點調查資料，總流量20.924升/秒，平均流量0.996升/秒，該層含孔隙水，富水性弱，無供水意義，局部地段對礦井充水有影響。

　　滑坡：多分布在飛仙關組、龍潭組和玄武岩組出露區。滑坡裂隙水在有些地段對煤礦床充水有影響。

　　(三)地下水的補給，徑流與排泄

　　地下水的補給，來源於大氣降水。非可溶岩地層中的溝溪水進入可溶岩地層，往往潛入地下，補給地下水。而在河穀地段或含、隔水層接觸處，地下水以泉或暗河出口排出地表，補給地表水。地下水、地表水的這互補關係區內為常見。

　　地下水的徑流與排泄受岩性組合、構造特征及地貌形態的控製。其徑流形式：在可溶性岩地層，以管道流為主;在可溶性岩地層與非可溶岩地層相間地段，以麵流形式為主;在非可溶性地層(象與煤礦床開發有關的碎屑岩類)為隙流。其排泄類型可分幾種：盤關向斜軸部亦資孔、沙陀等地，地下水由向斜兩翼向軸部集中的向斜穀地彙流排水;盤南背斜、西龍背斜和白央坪背斜等，地下水由軸部向背斜兩翼或沿背斜軸分散排泄的背斜山分流排水;盤關向斜西翼和舊普安向斜東翼，茅口組與玄武岩組接觸帶，即為可溶性岩與非可溶性接觸帶排水;含隔水層相間分布的永寧鎮組和關嶺組，地下水沿層麵運動，排泄由緩傾斜岩層麵排水;河穀深切溶蝕地段，象拖長江、淤泥河、格所河、新橋河、樓下河，是地下水的岩溶峽穀排水。此外，還有溶丘窪地、峰叢窪地等排水類型。

　　地下水動態變化受大氣降水影響顯著，按流量變幅分為兩類：岩溶發育成管洞型、管脈型，地下水流量呈巨變流，變幅在100倍以上;碎屑岩裂隙，一般為隙流，地下水流量呈急變流、緩變流，變幅在100倍以下。

　　二、井田水文地質

　　(一)井田地形地貌

　　井田地處黔西高層，屬中高山構造侵蝕地貌。地形高差懸殊，井田中部的文筆山白馬梁子最高標高2117.72米，礦界西緣的拖長江河穀最低標高1551-1535.66米，礦界東緣地形標高1920-2006米，地形坡度25°-40°，相對高差566.72米。溝穀發育，泄洪條件好，利於大氣降水排泄，井田總體以單麵山剝蝕地形為主。煤層出露標高1581-1625米，呈向東傾斜的單斜層產出，傾角8-15度。井田內的含水層三疊係下統永寧鎮組分布於井田地形高處，出露標高1950-1975米以上，煤層出露標高距含水層三疊係下統永寧鎮組出露標高相對高差325米，其間為弱含水層三疊係下統飛仙關組。煤層最低開采標高1100米，高於區域最低侵蝕基準麵標高760米之上。

　　(二)井田範圍內主要地表水體

　　井田內主要地表水體為拖長江，發源於井田南端的石家莊附近的哮天龍，貫穿井田煤係地層低部，為北盤江上遊南部支流，經老屋基井田流入本區，向北經月亮田土城等地彙入北盤江，北盤江為珠江上遊一支流。

　　拖長江最大流量為294.08立方米/秒，最小流量0.809立方米/秒(據《老屋基井田精查地質勘探報告》)。

　　經在井田南部拖長江公路橋設站(BM4)觀測，拖長江最高水位為1548.23(1991年7月11日觀測)。

　　另外，井田內溪流較多，雨後水量增加多數自東向西彙入拖長江。

　　(三)井田地層含水性

　　1、茅口組(P1m )和棲霞組(P1q)含水層

　　出露於井田西部，礦界以西為深灰色厚層狀灰岩，富含蜒類化石，厚約800米，受水溶蝕強烈，多溶洞、石崖、溶溝、含水豐富。地下水以暗河出口形式流出地表，據《老屋基井田精查地質勘探報告》記載泉水流量為1.19至39.19升/秒，其中斷江二號泉水位標高+1550米，水質為重碳酸鈣型，總礦化度500毫克/升以下，總硬度70左右。

　　2、峨嵋山玄武岩組(P2β)隔水層

　　出露於F20號斷層以北，下部厚度120米左右，為暗綠色堅硬具氣孔的玄武岩，風化後為黃褐色，具球狀風化，距茅口灰岩百餘米處有一套10餘米厚的煤係，含薄煤線3至4層，由此推斷玄武岩至少有三次噴發旋迥。煤係之下有10餘米的暗紫色玄武質火山礫岩。中部厚170米，為灰色致密堅硬的玄武岩，風化後呈黃褐色，具球狀風化，上部約40米為暗紫色玄武質火山塊集岩，中夾0.1至0.3米的黃褐色透鏡狀碎塊，上有15米左右灰綠、深灰色玄武質凝灰岩，含淺色斑點及碎塊，風化後呈黃褐色，頂部有6米左右紫紅色具白色斑點、含鋁土質的凝灰岩。

　　峨嵋山玄武岩組總厚度340米左右，淺部含裂隙水呈條帶狀分布，地表泉水沿裂隙滲出，據《老屋基井田精查地質勘探報告》記載，平均流量為0.779升/秒，水質為重碳酸鈉型淡水。礦井開拓延伸過程中，1370主運巷及北井1370前石門穿過該組全層，巷道幹燥無水，說明玄武岩組深部水平含水性極弱。

　　峨嵋山玄武岩組覆蓋於茅口灰岩組之上，一般情況下導水性弱，為龍潭煤組與茅口灰岩組之間的隔水層。

　　3、龍潭煤組(P21)弱含水層

　　主要由不同粒度的細碎屑岩互層組成，以粉砂岩為主，約占37%;泥岩次之，占33.5%;細砂岩較少，占13.9%;細砂岩中大部分含有泥質條帶及包體;中粒砂岩少見，占0.5%。煤係含煤40至60餘層，大多為煤線及薄煤層，少數中厚煤層，整個煤係含有較多的黃鐵礦結核。龍潭煤組厚220至260米，平均厚度240米左右，按沉積環境在垂直方向上的差異，分為三個含煤段：

　　(1)下含煤段(P211)：由細砂岩、粉砂岩、砂質泥岩、泥岩及煤層組成，泥質膠結，含水性極弱，地表部分泉水平均流量0.17升/秒，北井1370前石門穿過全段，巷道幹燥無水，說明下含煤段在深部水平含水性極弱。

　　(2)中含煤段(P2l2)：由中粒、細粒砂岩、粉砂岩及泥岩和煤組成。多為泥質膠結，富水性弱，據《老屋基井田精查地質勘探報告》，鑽孔單位湧水量為0.000256升/秒，滲透係數K = 0.00036米/日，水位標高+1601.49米，含水層厚度46.40米，水質為重碳酸鉀鈉型，PH值8.7。底部為黑灰色、灰色泥岩及泥質粉砂岩組成，厚8至17米，岩石致密，為較好隔水層。

　　(3)上含煤段(P2L3)：由中細粒砂岩、粉砂岩、泥岩及煤層組成，其中2至3號煤層間為細粒砂岩，裂隙發育，鑽孔單位湧水量0.00952升/秒·米，滲透係數0.09米/日，水位標高+1594.18米，含水層厚度14.0米，水質為重碳酸鉀鈉型，PH值為7. 8 。

　　底部為12號煤層頂板，厚約6至8米的灰色菱鐵質細砂岩、粉砂質泥岩及粉砂岩，膠結緊密，為一隔水層。

　　據《老屋基井田精查地質勘探報告》，龍潭煤組風化裂隙帶一般在65米以上區段，風化裂隙發育程度和含水性隨岩性和地形而異，充水來源於大氣降水，據井田南部拖長江北側7805鑽孔抽水試驗資料，鑽孔單位湧水量q=0.042升/秒·米，滲透係數k=0.114米/日，水位+1545.44米，含水層厚度31.13米，水質為重碳酸鈉鉀型，PH值為7.8。

　　4、飛仙關組下段綠色層(T1f1)裂隙弱含水層

　　由綠色細砂岩、粉砂岩、粉砂質泥岩薄層組成，厚135至172米，平均152米，粒度均勻，鈣質膠結，含裂隙水。據《老屋基井田精查地質勘探報告》5602號孔抽水試驗：鑽孔單位湧水量q=0.00109升/秒·米，滲透係數k=0.085米/日，水位+1571. 35米，水柱高度51. 95米，綠色層出露麵積廣，局部裂隙發育。據拖長江邊的504孔抽水資料，由於504孔所在位置發育垂直節理。因此，鑽孔單位湧水量及岩層滲透係數較正常情況有所增大，湧水量q=0.0109升/秒·米，滲透係數k=0.546米/日，水位+1625.57米，水柱高度366.56，水質為重碳酸鉀鈉型，PH值為8.1。

　　本段為礦井直接充水含水層，底部一號煤層頂有厚約20米左右灰綠色泥質粉砂岩及泥岩，泥岩鈣質膠結，岩石致密，為較好隔水層。

　　5、飛仙關組上段紫色層(T1f2)弱含水層

　　出露於井田東部。厚度385米，地貌上呈單麵山地形，本段按岩性分四層：第一層(T1f2-1)厚70至107米，平均厚度90米，以紫色泥岩為主，夾少量蠕蟲狀方解石結核或少量白色鈣質充填物，含水極弱，為良好隔水層。第二層(T1f2一2)厚90至115米，平均100米。主要為紫色砂岩和粉砂岩，地貌上呈單麵山剝蝕坡地形，含水性弱。第三層(Tlf2-3)，厚度99至168米，平均125米，以紫色砂岩為主，夾鈣質砂岩或透境狀砂岩，地貌上呈陡崖，含水極弱。第四層(T1f2-4)，厚70米左右，主要為紫色砂質泥岩及粉砂質泥岩互層，地貌上呈一平台，含水性極弱。

　　6、永寧鎮組(T1yn)及關嶺組下段(T1gl)含水層

　　出露於井田東部，永寧鎮組上部以紫色、黃綠色砂質泥岩為主;中部為淺灰、灰色薄、中厚層狀灰岩;底部為灰色、淺灰色鈣質砂岩，厚226至445米，平均341米，富水性強，井田東部東爪山出露2號泉，流量達14.85升/秒。關嶺組下段為灰、灰白色、灰岩，富水性弱。

　　7、第四係(Q)

　　為殘積、坡積、衝積及淤積物，厚O至20米，富水性弱。

　　8、滑坡構造裂隙富水性

　　井田內共有大小滑坡8個，含滑坡構造裂隙水，富水性弱，但由於滑坡往往成為一個獨立的水文地質單元，接受大氣降水補給，靜水量較大。因此，對礦井開采及地麵工程建築帶來一定影響。其中以井田南部邊緣的清水塘滑坡(8號滑坡)、井田中部的山腳樹礦滑坡(7號滑坡)及喻家墳附近的5號滑坡影響最大，現分述如下：

　　清水塘滑坡：該滑坡為大型厚層切層古滑坡。南北長550米，東西寬480米，深約100米，麵積約0.25平方公裏，2208支線鐵路從滑坡西南部的剪出口上方通過。地貌上以侵蝕構造地形為主，滑坡體最高標高+1666. 66米，拖長江在滑坡舌段，水麵標高+1542米(正常水位)，相對高差125米。滑坡東部和北部有明顯的滑坡壁，地形陡峻，滑坡南部鐵路沿線地形呈陡崖，有破碎煤層露頭;西北部地形平坦，東南部有較深衝溝;頂部較平坦，有一小水塘，麵積約2200平方米，蓄水量5000立方米，水塘底部用石灰砸底，基本不滲水。

　　滑坡體含上煤組，但主要為綠色層，其岩層傾角較正常傾角大，滑坡構造裂隙和風化裂隙發育，鑽孔漏水嚴重，岩芯破碎。

　　滑坡體之底，發育兩條正斷層：F101斷層落差15至28米; F104斷層落差0至6米，據生產實際證實，兩斷層隔水性較強。

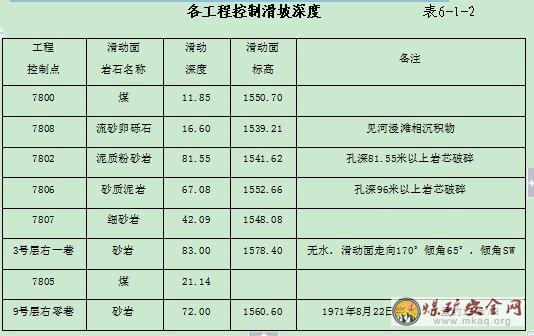

　　滑坡滑動中心在7802，7805鑽孔和9號煤層右零巷之間，滑坡深度隨地形高低而變化，最深達100米，各工程點控製滑坡深度如“表6-1-2。”

　　　根據各工程點控製滑動麵標高和從剖麵圖上看，滑坡是由北東向南西35至40度方向滑動，其根據之一：滑動地段拖長江上下遊發育有對稱的河漫灘一、二級階地，而滑坡臨拖長江段沒有河漫灘階地，7808鑽孔在該段深16米曾見流砂，卵礫石層，是河漫灘相沉積物，推測被滑坡坡體掩蓋。根據之二：滑坡地下水運動方向基本與本滑動方向一致，向南西方向運動，滑坡一、二號泉即是滑坡水排泄口，東部和北東部有明顯滑坡壁存在，滑坡麵為上陡底平的平滑曲麵。
　　　依據鑽孔所得資料，滑坡積水水位較深，凡在該滑坡體內施工的鑽孔穿過滑坡體時．均見嚴重漏水，見“表6-1-3”。

　　　7805鑽孔抽水，單位湧水量0.0353升／秒·米至0.0420升／秒·米，滲透係數0.131至0.0944米／日，抽水資料表明：Q曲線呈拋物線型，單位湧水量隨深增大有減少趨勢，說明地下水資源補給量不足，抽水水質為重碳酸鉀鈉型淡水。固形物1267毫克／升，詳見“表6-1-4抽（放）水試驗成果台帳”。
　　　1971年8月22日9號層右零巷掘到滑坡底部，由於巷道冒頂發生突水，當時突水量為每小時120m3，冒落物為極碎破岩石和偶見滾圓度很好的綠色砂岩，機械裝岩量不及自動流入巷道的岩石多，被迫停止巷道掘進。12號層右一巷掘進到滑坡底部穿過F101及F104斷層，後因巷道失修冒頂，於1973年7月23日突水。當時水量每小時為936.4m ，上述兩個突水點經過幾天排泄後，水量大大減少，到1974年5月18日觀測，兩突水點流量合計為1. 46m3/小時，同年9月13日觀測，兩突水點流量合計為14.6立方米／小時，說明滑坡水以大氣降水補給為主，枯雨季變幅在10倍左右。
　　　經井下取樣化驗，滑坡水水質屬重碳酸鉀鈉型淡水（9號層右零巷道頭）或重碳酸鈣型淡水（南井12號層右一巷），固形物168至275毫克／升。
　　　滑坡體南端有泉群，以一、二號泉為主，總流量2.47至5.85升／秒，滑坡西段有3號泉，以前終年有水，後因建井，泉幹枯。
　　　泉水水質屬重碳酸鈣型淡水，固形物123毫克／升。
　　　滑坡水力特征：滑坡地下水運動方向與滑坡滑動方向基本一致，即由北東向南西潛流，隨礦井建設和地下水疏幹過程，形成以3號泉、7802孔、806孔為邊界的地下水分水嶺。分水嶺以南的地下水向南及南西運動，水力坡度較大，2號泉是分水嶺以南的滑坡水排泄區；分水嶺以北向北及北東，北西方向運動水力坡度較緩，由巷道補給礦井水。9號層右零巷、12號層右一巷是分水嶺以北的滑坡水排泄區。
　　　拖長江流經滑坡南部邊緣，滑坡體附近河床寬18至38米不等，河床有部分基岩出露。
　　　滑坡區段拖長江最高洪水位為＋1548.23米（1991年7月11日觀測），正常水位一般在＋1544.58至1547.73米之間。
　　　從“表6-1-4中”可以看出，鑽孔水位標高均高於拖長江水位。拖長江水質屬重碳酸鈣型淡水，固型物120毫克／升。
　　　由於滑坡水枯雨季變化較大，說明其主要接受大氣降水補給，與拖長江水力聯係極弱。
　　　山腳樹滑坡：該滑坡最長處約600米，最寬處約400米，麵積約0.13平方公裏，滑坡體位於山腳樹礦中心區，地表建築設施繁多。
　　　滑坡西邊臨近拖長江，為滑坡構造裂隙和風化裂隙集中發育的地段，邊緣地段有泉群出露，泉總流量3.88m3/小時。
　　　從郵電綜合樓地基開挖防滑樁坑資料可以看出，該滑坡的滑坡麵距相對地表垂深6.0至18米，水位在+1540.0米至+1580.0米之間。滑坡裂隙水自東向西排泄，小線路下滑坡邊緣部分為滑坡水排泄區。
　　　該滑坡有滑動跡象，地表不斷產生新裂縫，關於該滑坡的治理工作，山腳樹礦已從1996年開始采取觀測，施工排水溝，抗滑樁的措施，從觀測情況來看，2004年以來滑坡活動已基本得到控製。
　　（四）斷層含水性及導水性
　　　井田內共發現大小斷層39條，其中地表出露18條，其餘為隱伏斷層，較大的為F18，F19、F20：斷層均穿過拖長江，據地表觀測及井巷工程揭露，斷層破碎帶一般已膠結，無水。“表6-1-5”列出了鑽孔見F18、F19、F20的簡易水文觀測成果。

　　　從簡易水文觀測看，消耗量均未發現大的變化，說明斷層導水性弱。
　　　井下巷道揭露斷層處，除1400水平以上可見個別小斷層出現滴水、淋水現象外，一般幹燥無水，說明井田範圍內發育的斷層大多為不導水的封閉型斷層。
　　（五）井田內老窯及小煤礦水文地質特征
　　　井田內小窯開采曆史悠久，主要分布在煤層露頭附近，以斜井開拓、掘進出煤為主，各主要煤層均有開采，以開采10號、12號、15號、17號、18號、18-1號等煤層為主，傾斜最大長度200至360米，一般10至200米之間。
　　　由於小窯多分布在淺部。因此，大多出現滴水、淋水現象。自1996年國家加大關井壓產，打擊私挖濫采力度，多數小煤窯已被炸毀封填，目前井田範圍內僅剩3個證照齊全的地方小煤礦（詳見第二章第二節）在生產，其生產範圍對山腳樹礦的礦井湧水不會產生影響，且三個小煤礦均與山腳樹礦簽定有安全協議，要求其不得越層越界開采，並向山腳樹礦定期提交工程圖，同時山腳樹礦相關人員寶藏到小煤礦調查。
　　（六）井巷水文地質特征
　　　 井田內1400米水平以上井巷可見滴水，淋水現象。在礦井開拓延伸過程中，1370米主運巷及北井1370米前石門，穿過二疊係上統峨嵋山玄武岩，巷道幹燥無水；北井前石門穿過二疊係上統龍潭組下含煤段（P2l1）巷道幹燥無水，煤係地層為弱含水層。
　　（七）地下水的補給、徑流、排泄
　　　 井田內煤係地層二疊係上統龍潭組（P2l）含裂隙水，含水性極弱，泉水流量一般小於0.5升/秒米，從井田鄰區各井田抽水資料看，湧水量一般為0.00002-0.00877升/秒米。最鄰近的月亮田、老屋基井田，為0.00256-0.0952升/秒米，故井田煤係地層基本無地下水流。
　　　煤係地層上覆地層三疊係下統飛仙關組（T1f）是弱裂隙含水層，隔水層，無地下水流。
　　　井田內含水層為三疊係下統永寧鎮組（T1yn），出露於井田東部，富水性強，井田東部東瓜山出露2號泉，流量達14.85升/秒，由於下伏飛仙關組（T1f）的隔水作用，迫使該層地下水多沿層麵運動向東排泄，故該層地下水對礦井湧水無影響。
　　（八）礦井湧水量的觀測
　　　　1、礦井湧水量的觀測地點、方法、水量及構成
　　　（1）五路水倉觀測點：位於五路水倉口，一般采用梯形堰觀測法，湧水量一般在7至30立方米／小時之間，其水量主要來源於五路及三路上部采空區及中翼絞車道、中翼風道。
　　　（2）1370主運巷北段觀測點：位於1370主運巷南北彙流點北段，一般采用梯形堰測法，湧水量一般在5.7至25.1立方米／小時之間，其水量主要來源於北井1370前石門及1457軌道石門、八路石門及南翼斜井、北風井、北副井及皮帶主井。
　　　（3）1370水倉觀測點：位於1370水倉口，一般采用浮標法觀測，湧水量一般在80至300立方米／小時之間，主要由南井1370主運巷排水溝及北井1370主運巷排水溝的水量構成，其中，南井1370主運巷排水溝的水量主要來源於南井采空裂隙水、南井開拓主副井、中組風道、中組絞車道、上組風道、上組絞車道（其實也是采空區裂隙水及風化裂隙水）。
　　　2、礦井湧水量的構成
　　　從礦井湧水量構成看，南井主要井筒上段(+1400米水平以上)，水量較大，而+1370米水平，湧水量主要來源於上水平湧水及部分生產用水，北井湧水量主要來源於1457米水平以上采空區裂隙水及各主要井筒和部分生產用水。顯然，礦井湧水量主要來源於1400米水平以上大氣降水的淺層裂隙水。
　　　3、礦井湧水量的變化規律與開采麵積、深度、產量和降雨量的關係

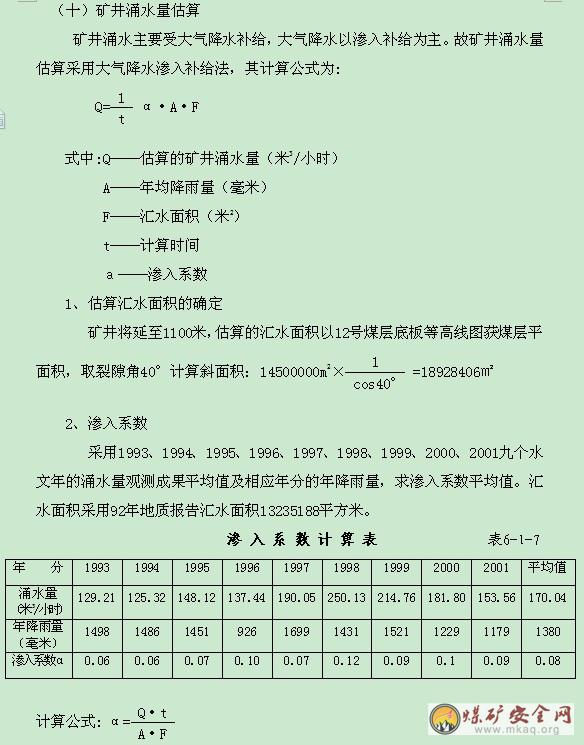

　　　從礦井湧水量觀測，礦井湧水量枯雨兩季變化比較大，一般枯季在100立方米／小時左右，雨季一般在200至260立方米／小時左右，從礦井湧水量與降雨量關係曲線圖上可以看出，湧水量變化一般出現滯後現象，一般在降雨時集中的日期往後約一至二周．湧水量明顯增大，礦井湧水量與降雨量成比例關係，參看“礦井湧水量與降水量相關曲線圖”。
　　　另外，隨開采麵積的擴大，地麵塌陷麵積增加，導水裂隙帶增多，礦井湧水量也應有一定增大。但從礦井湧水量觀測看，礦井延至＋1370米水平後，由於距地表垂深較大，開采麵積的擴大，對礦井湧水量影響已不大。
　　　礦井湧水量隨開采深度增加變化不大，主要由於開采深度的增加，所揭露煤岩層含水性減弱，從+1370米水平看，礦井湧水量主要來自上部裂隙水的補給。
　　　產量對礦井湧水量有一定影響，主要由於產量的增加，礦井動用儲量增加，導致開采麵積增加，導水裂隙帶增多，湧水量相應增大，另外產量增加，生產用水增大，生產用水廢棄部分補給了礦井水，但對礦井湧水量的影響不大。
　　（九）礦井充水因素分析
　　　 井田內的煤係地層（P2l）屬裂隙弱含水層，斷層破碎帶大多為不導水的封閉型斷層。在井田的巷道中，除1400米水平以上井巷揭露的斷層可見小斷層出現滴水、淋水現象外，一般幹燥無水。煤係地層上覆地層三疊係下統飛仙關組（T1f）為裂隙弱含水層、隔水層。而井田內的含水層三疊係下統永寧鎮組（T1yn）覆於飛仙關組（T1f）隔水層之上，該層地下水沿層麵運動，向東排泄，不進入礦井。
　　　山腳樹礦井湧水量的觀測結果表明，南井1400米水平以上井筒水量大，主要為淺層裂隙水，1370米水平湧水量主要來源於上水平湧水及部分生產用水；北井湧水量主要來源於1457米水平以上采空區裂隙水及各主要井筒和部分生產用水。礦井湧水量與開采麵積的增加、開采深度的加大無相關關係，隻與大氣降水量呈正相關關係，降水量增加，則湧水量增加，降水量減少則湧水量減少。
　　　綜上所述，山腳樹礦井的主要充水來源於大氣降水、淺層風化裂隙含水層中的潛水及三疊係飛仙關組底部綠色層裂隙水，滑坡裂隙水。它們通過采空冒落帶、導水裂隙及風化裂隙補給礦井湧水，部分生產用水也是礦井水補給來源之一。礦井湧水主要來自1400米水平以上淺部大氣降水，而1400米水平以下無大氣降水補給，自1993年至2006年14年間的湧水量觀測成果說明礦井湧水量穩定在57.2-471.60m3/小時之間。

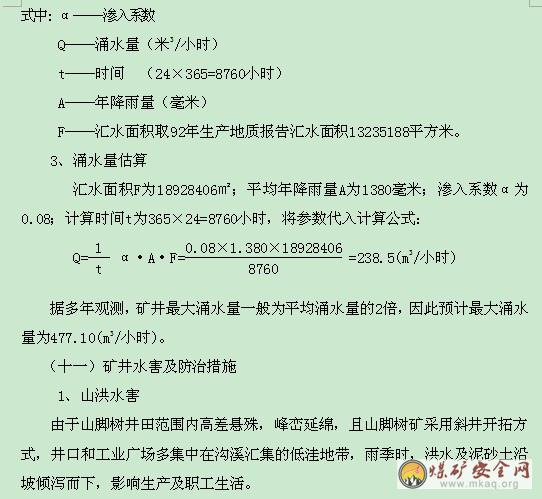

　　　2004年3月（幹季）湧水量觀測最小值為57.20(m3/小時)，1998年8月（雨季）為湧水量觀測最大值小於471.60m3/小時（注：此數據為實測數據，但由於工作疏忽大意，對當時實際情況未記錄，其時正值對21128采空區探放水、造成湧水量增大，代表不了礦井湧水量）。從每年平均湧水量來看，基本穩定在119.52-250.13(m3/小時)之間。（表6-1-6）

　　　　2、防治水措施
　　　（1）礦井湧水的排放
　　　由於礦井湧水主要受大氣降水影響，所以礦井主要采用以排為主的原則。
　　　為防止井下水對生產帶來影響，在主要井筒及巷道修築了高質量的排水溝，並時常保證水溝的暢通無阻。礦井采用集中排水，兩個井的礦井水流入井水倉（南井215水倉，北井223水倉），經井水倉抽排至1370中心水倉排至地麵。1370中心水倉，由主水倉和副水倉組成，其中主水倉容積2426.36M3 ，副水倉容積1670. 49M3。在1370中心泵房設了200D-43×6水泵一台及200D-43×7水泵三台，總排水能力為913.6m3/小時，完全能夠正常排水。礦井水經北副井一趟25Omm排水管及皮帶主井一趟200mm管排至地麵。
　　　另外在＋1457米水平，還設有一個五路水倉，水倉容積為450立方米，泵房設5DA8×9水泵一台和DA1150×7水泵一台，總排水能力為203.0立方米／小時。礦井水經北井中翼絞車道排至地麵。
　　　（2）地表洪水的防治
　　　為防治地表水對礦井生產帶來影響，在南井修築了一座防洪大壩及兩個防洪截流小壩，設了三條泄洪涵管。其中，兩小壩至大壩段管徑1.2米，其中南側涵管長1.00米，大壩至工業廣場明溝段管徑為1.5米，長100米，基本擋住洪水對工業廣場及中組絞車道的威脅，在北井修築了研石山涵洞、火藥庫涵洞及一些泄洪明溝，正常排放上部群山的洪水、溪水及工業用水的廢水。另外，在各主要建築物旁，都修築了明溝或暗溝，在排水溝暢通時完全能正常排水。
　　　（3）采空區積水的防治
　　　由於山腳樹煤層有起伏現象，采空區往往能形成積水區，對采空區積水都采取先探後掘（采）的措施，確保安全生產。
　　　3、防治水工作的難易程度
　　　山腳樹礦井防治水工作的重點是雨季防洪，雨季來臨前，礦抽調專門人員對防治水工程進行全麵檢查，對存在間題及時處理。
　　　由於雨季時，有時降雨量較為集中，給防治水工作帶來一定困難，主要是南井防洪小壩由於一些原因不能正常清理，造成上部洪水攜帶大量泥砂流入大壩攔截範圍之內，淤積大壩，減少大壩攔洪使用年限，同時大量泥砂順泄洪涵管流入南井工業廣場水溝，又因工業廣場水溝地段較為平緩，以致水溝被淤平後，泥砂泛濫至工業廣場，造成工業廣場淤塞，影響工業廣場的正常使用。為此，礦隻能耗費一定人力物力對工二業廣場進行及時清理，並在中組絞車道設一防水閘門，以防止洪水倒灌而影響礦井正常生產。
　　（十二）供 水
　　　山腳樹礦采用斷江泉水為供水水源，斷江泉出露於井田西部茅口灰岩中，出露標高＋1550米。泉流量1.19至39.19升／秒。
　　　斷江泉水為HCO3一Ca型水，總硬度（德國度）6.79至7.27，PH值7.5至7.6。礦化度158.58至165-88毫克／升。有害元素未測出，大雨後水渾濁，雨後取樣渾濁度180毫克／升，細菌含量較高，細菌總數4950個／毫克，大腸杆菌指數小於900個／升，大腸杆值1.11。
　　　取水點為斷江二號泉，安裝15oD一30210水泵兩台，D155一30×3水泵兩台，經一趟150mm管輸至淨化水池，經處理後供全礦生活用水。
　　　另外，於北井工業廣場範圍內建有礦井汙水處理係統，專對井下排出的汙水淨化後供給全礦工業用水，效果良好，達到充分利用資源，減少環境汙染的目的。
　　（十三）井田水文地質類型
　　　 根據礦床主要充水含水層的容水空間特征，井田屬以裂隙含水層充水為主和部分采空區積水充水礦床。
　　　礦床主要充水含水層位於冒落帶之上，煤層與主要充水含水層之間有隔水層，大氣降水和地下水通過弱水層進入礦井，屬頂板間接充水的礦床。
　　　煤層位於當地侵蝕基準麵以上，煤層直接充水含水層單位湧水量0.000256-0.00952升/秒米，構造破碎帶富水性弱，屬水文地質條件簡單的礦床。

第二節 工程地質
一、開采方法與頂底板工程地質特征
　　（一）開采方法：本礦采用斜井分水平分區式開拓，走向長壁後退式采煤，全部垮落式頂板管理，由上而下的開采方法。
　　（二）頂底板工程地質特征：井田內各可采煤層的頂底板工程地質特征如下：
　　　3號煤層無偽頂，直接頂為水平層理的粉砂岩和菱鐵質粉砂岩，老頂為細砂岩和粉砂岩，堅硬，很少有節理和裂隙，不易垮落，底板為泥岩和泥質粉砂岩。
　　　3號煤層頂板放頂困難，給礦井開采帶來一定影響，底板遇水膨脹。在巷道掘進和回采過程中常因頂底板原因給掘進和開采帶來困難。
　　　4號煤層無偽頂，直接頂板為4.0米左右的粉砂質泥岩和菱鐵礦層，老頂為細砂岩和菱鐵質砂岩，堅硬，有少量節理和裂隙發育。容易垮落。底板為0.60米的粘土岩，老底為砂岩。
　　　10號煤層無偽頂，直接頂為1.0至2.0米粉砂岩和菱鐵質粉砂岩，水平層理，老頂為3.0至5.0米的細砂岩和菱鐵質砂岩，有少量節理和裂隙發育，容易垮落。直接底為0.50米的泥岩和粉砂質泥岩，老底為菱鐵質細砂岩。
　　　12號煤層無偽頂，直接頂板為2．5米左右厚的粉砂岩和菱鐵質粉砂岩，水平層理，老頂為8.0至10.0米左右厚的菱鐵質細砂岩，直接頂容易垮落。直接底為0.6米的粘土質泥岩和粉砂質泥岩，老底為菱鐵質細砂岩。
　　　15號煤層有偽頂：0.40米左右的泥岩夾煤，直接頂為2.0至5.0米的粉砂岩和菱鐵質粉砂岩，老頂為3.0至6米的菱鐵質細砂岩，直接頂容易垮落。直接底為0.5米至1米的粉砂質泥岩，老底為粉砂岩。
　　　17號煤層有偽頂，為0.20米的泥岩夾煤線，直接頂為2.0米的粉砂岩，老頂為4.0米厚的粉砂岩和細砂岩，波狀層理，節理發育，容易垮落。直接底為0.90米左右厚的粉砂質泥岩，老底為粉砂岩。
　　　18號煤層有偽頂，為0.30米左右厚的黑色泥岩，直接頂為3.0至8.0米的粉砂岩和菱鐵質粉砂岩，水平層理，老頂為3.0米粉砂岩，直接頂發育少量節理，容易垮落：直接底板為0.50米的泥岩，老底為泥質粉砂岩和粉砂岩，2.0米左右厚度。
　　　18-1號煤層有偽頂，為0.30米的泥岩，直接頂為1.0至3.0米的泥質粉砂岩和粉砂岩，膠結不太緊密，最容易垮落。直接底為0.50米的泥岩，老底為泥質粉砂岩。
　　　19號煤層有偽頂，為0.30米的泥岩夾炭屑，鬆軟，直接頂為泥質粉砂岩，厚1.0至2.0米，膠結不好，容易垮落，直接底為0.3 0至1.0米的軟質泥岩和粉砂質泥岩老底為2.0至4.0米的粉砂岩和菱鐵質粉砂岩。
　　　20號煤層無偽頂，直接頂為2.5至3.0米的粉砂岩和菱鐵質粉砂岩，老頂為粉砂岩，直接頂容易垮落，老頂不易垮落。直接底板為0.40米泥岩，老底為粉砂岩。
　　　22號煤層有偽頂，為0.20至0.50米黑色泥岩，直接頂為2至3米的粉砂岩，老頂為3至4米的細砂岩，水平層理，堅硬，不易垮落。直接底板為0.70米的泥岩，老底為6至8米左右厚的細砂岩。
　　　24號煤層有偽頂，為0.40米的炭質泥岩，直接頂為2至3米的粉砂岩，老頂為6至8米的細砂岩，堅硬，水平層理，不易垮落，直接底為1. 0米左右厚的泥岩夾煤，老底為煤層及粉砂岩，詳見“表6-2-1”。
　　　（三）頂板類型及物理力學性質
　　　根據山腳樹礦地質條件分類的最後評定結論，山腳樹礦煤層頂板屬Ⅲ類頂板。煤層頂底板的物理力學性質由江西煤研所於1992年進行過取樣試驗，詳細情況見“山腳樹礦煤層頂底板物理力學項目測試成果彙總表”，見表6-2-2。
二、工程地質岩組
根據岩性、岩石組合及其工程地質特征，井田內岩石可以分為以下工程地質岩組：
　　（一）堅硬的塊狀玄武岩組（P2β）
　　 出露於井田西部，伏於煤係地層之下。礦井1370主運巷及北井前石門穿過該岩組。岩石塊狀堅硬，力學強度高。岩性為深灰色、墨綠色塊狀、杏仁狀玄武岩。
　　（二）層狀碎屑岩、半堅硬岩類夾軟弱夾層岩組
　　 井田二疊係上統龍潭組（P2l）、三疊係下統飛仙關組（T1f）屬本岩組。龍潭組（P2l）岩性為粉砂岩（占37%）、泥岩（占33.5%）、細砂岩（占13.9%），含煤40層至60層，厚220至260米；飛仙關組（T1f），下段為細砂岩、粉砂岩、粉砂質泥岩組成，厚152米，底部有厚20米的泥質粉砂岩及泥岩；上段為紫紅色泥岩、粉砂質泥岩、泥質粉砂岩組成，厚385米。岩石呈層狀、半堅硬、力學強度中等。
　　（三）層狀可溶鹽岩堅硬岩組
　　　　三疊係下統永寧鎮組（T1yn）屬本岩組，岩性底部為鈣質砂岩，中部為中厚層狀灰岩，上部為砂質泥岩，厚341米。其中部的灰岩厚度大，岩石呈層狀、堅硬，力學強度較高。

三、斷層帶工程地質特征
　　　本礦井1350米以上水平地質構造複雜，除幾條大中型斷層影響井劃分外，小斷層比較發育，縱橫切割，煤層受其破壞嚴重，成為大小不一的不規則塊段，給回采工作麵的布置帶來很大影響，在回采工作麵的準備過程中，往往因前方遇斷層被迫停止掘送。
　　　煤層直接頂板多為粉砂岩和泥質粉砂岩，斷層節理發育的地段往往應力較為集中，影響巷道支護。多數煤層直接底板多為泥岩和粉砂質泥岩，可塑性強．兩方麵的地質因素使巷道片幫、冒落、底鼓嚴重，圍岩壓力很大，支架變形，嚴重損壞，一方麵增加巷道的維修率，另一方麵給正常通風等諸多安全生產的管理帶來不少的麻煩。
四、其它工程地質問題
　　（一）少數煤層直接頂板或老頂多為粉砂岩和細砂岩，膠結緊密，以致於回采中不易放頂，給頂板管理帶來不少困難，對安全生產造成一定威協。
　　（二）煤層的分叉合並給正常布置回采造成困難，如 15號和18號、18-l號等煤層。
　　（三）複雜結構煤層當中的夾矸多為泥岩，在回采過程中人為排矸難度加大，增加運輸過程中的負荷和原煤分洗選的困難，如15號、20號等煤層。
五、工程地質評價
井田煤係地層為層狀碎屑岩半堅硬類夾軟弱夾層岩組，煤係地層的底板為塊狀堅硬的玄武岩，煤係地層上覆地層為層狀半堅硬岩類夾軟弱層岩組。地層岩性較複雜，1350米以上水平地質構造發育，切割煤層，造成複雜的工程地質問題。井田工程地質屬層狀碎屑岩為主，塊狀堅硬玄武岩為次，斷裂發育的中等類型。

第三節 瓦斯、煤塵及煤的自燃
一、瓦 斯
　　（一）礦井瓦斯概況
　　　本礦井屬高瓦斯礦井，垂深160米內為氮氣帶，160至220米為氮氣沼氣帶，220米以下為沼氣帶。
　　　12號煤層於臨近老屋基礦、月亮田礦發生過煤與瓦斯突出，故按照公司有關文件規定，12號煤層均按煤與瓦斯突出煤層管理。1990年3月8日，北井22122工作麵回采過程中曾因瓦斯積聚，發生一起瓦斯爆炸02manbetx.com 。本礦煤層按有煤與瓦斯突出危險性，礦井按煤與瓦斯突出礦井進行管理。
　　針對山腳樹礦高瓦斯的實際，山腳樹礦自1984年至2006年，每年堅持作瓦斯等級鑒定，其結果詳見“山腳樹礦井曆年瓦斯等級鑒定結果表”，見表6-3-1。從表中看出，隨時間的推移，礦井開采深度的加大，瓦斯絕對量有增大趨勢。1984～1990年絕對量為25.89～45.29(m3/min)，平均37.27(m3/min)；1991～2002年絕對量為38.17～84.73(m3/min),平均61.24(m3/min)；2003～2006年絕對量70.61～132.08(m3/min),平均102.24(m3/min)。
　　2006年的礦井瓦斯和二氧化碳鑒定報告指出，全礦在月產煤100500噸的狀態下，瓦斯的風排量37.29(m3/min)，抽放量50.82(m3/min)，總量達88.11(m3/min)，屬高瓦斯礦井。二氧化碳風排量1.87(m3/min)，抽放量0.00(m3/min)，總量1.87(m3/min)屬低二氧化碳礦井，見表6―3―2。
　　（二）非常規瓦斯煤樣
　　1、BK03號孔，由淺至深共采非常夫瓦斯煤樣7件：4、10、12、15、17、18、19等7層煤各采1件樣名。樣品送煤科院撫順分院（甲級）作孔隙率（η）、瓦斯放散初速度（△P）、堅固性係數（f）等項目測試及破壞類型鑒定。
　　2、4號煤瓦斯放散初速度為5.20、堅固性係數0.73、綜合指數（K）7.12、破壞類型Ⅲ類。按《防治煤與瓦斯突出細則》的通知，煤安字[1995]第30號（以下均按此文初步確定煤層突出性結論），本煤層雖然測試數據不全，但憑現有資料暫定為不突出煤層。
　　3、10號煤層瓦斯散初速度為9.14、堅固性係數0.17、突出綜合指標14.32、破壞類型Ⅲ類。本煤層雖然測試項目不全，但瓦斯放散初速度、綜合指數（K）、破壞類型等3項指標均未超標，暫定為無煤與瓦斯突出危險煤層。但在設計和建井生產過程中，在揭煤前應作好抽放準備工作，並嚴格煤礦安全規程規定，先抽氣，後采煤。
　　4、12、15、17、18、19等5層煤各項煤層突出指標，均未超過突出臨界值，現暫定為無突出危險性煤層；但隨著開采年限的增加，采空區麵積擴大。如遇粉、粒狀煤增多，鬆軟易碎，手撚即成粉時，應加強監測和井下采樣。瓦斯放散初速度與煤體破壞程度成正比，仍然存在煤層瓦斯突出改變的可能性。
　　　山腳樹礦BK03孔非常規瓦斯樣測定結果表

　　（三）瓦斯的治理
　　針對礦井高瓦斯的實際情況，本礦對瓦斯的治理采取“排放”和“利用”兩手抓：
　　1、瓦斯抽排
　　　為確保安全生產，山腳樹礦目前采用4台主扇供風，供風係統為混合式，供風量為8150（m3/min）。瓦斯絕對湧出理88.11(m3/min)，相對湧出量39.14(m3/min)，抽放量50.82(m3/min)，確保礦井安全生產。
　　2、瓦斯的利用
　　這是山腳樹礦近幾年一直在從事攻關、實施的課題。瓦斯作為重要的氣體能源，怎樣才能變“害”為“利”，山腳樹礦正在加大力度，攻克相關技術難題，擴大瓦斯的利用範圍。目前山腳樹礦隻能在一定範圍內用其作民用燃料和小規模的瓦斯發電。
二、煤塵爆炸性試驗
　　　根據煤炭科學院重慶研究所1987年12月7日對山腳樹礦井10號、12號煤層的煤塵爆炸性鑒定結果，10號、12號煤塵為有煤塵爆炸危險煤層，表6-3-3。2001年8月13日，對山腳樹礦井15號、18號、17號、19號、18-1號煤層的煤塵爆炸性鑒定結果，15號、18號、17號、19號、18-1號煤層為有煤層爆炸危險煤層，表6-3-4。其餘可采和局部可采煤層的煤塵爆炸性鑒定有待今後進行。前述鑒定結果表明礦井主要可采煤層均有煤塵爆炸危險，在礦井生產中應引起特別重視。
三、煤的自燃
　　　1987年12月，根據煤炭科學院重慶研究所對山腳樹礦井10號、12號煤層自燃傾向性試驗結果，10號煤層為有可能自燃發生發火煤層，其自燃傾向性為三類；12號煤層為不易自燃發火煤層，其自燃傾向性為四類，見“山腳樹礦煤炭自燃傾向等級鑒定報告”表6-3-5。
　　　2001年8月17日煤炭科學院重慶分院對山腳樹礦井15號、18號、17號、19號、18-1號煤層自燃傾向等級的鑒定結果，前述五煤層皆屬四類，為不易自燃煤層，見表6-3-6。
　　　截止目前的鑒定結果，除10號煤層為有可能自燃的三類煤層外，其餘12、15、17、18、18-1、19號煤層均屬不易自燃的四類煤層。
　　　上述煤的自燃鑒定分類結果是按照國家2005煤層自燃傾向性標準進行鑒定的，按現行鑒定標準，上述各煤層自燃傾向性均屬第三類，即不易自燃煤層。



　　　　第四節 環境地質
一、地 震
　　　區內新構造運動相對較弱，主要表現為區域性緩慢抬升，河穀下切，據曆史地震資料，區內未發生過震級≥5級，地震烈度為6級。
二、水質及汙染
1、水 質
　　　井田範圍內的泉水及鑽孔水樣水質為重碳酸鉀鈉型。山腳樹礦現生活用水取斷江泉水，為重碳酸鉀鈉型水，總硬度（德國度）6.79至7.27，PH值7.5至7.6，礦化度158.58-165.88毫米/升，有害元素未測出。大雨後水渾濁，取樣化驗渾濁度180毫克/升，細菌含量較高，細菌總數4950個/毫克，大腸杆菌指數小於900個/升，經水池淨化後作生活用水，未發現其它汙染問題。
　　2、汙 染
　　 礦井排放水北井工業廣場建有沉澱池，淨化後循環作北井工業用水，既充分利用資源又減少對環境的汙染。
　　 井田內煤層，煤樣化驗分析結果，尚無可導致環境汙染的元素，但應注意對采煤及礦渣的有序堆放，防止對環境的汙染。
三、滑 坡
井田內共有大小滑坡8個，含滑坡構造裂隙水，雖含水性弱，但由於是一個獨立的水文地質單元，按受大氣降水補給，靜水量較大，對礦井開采及地麵建築造成一定的影響，為此在水文地質部分已作詳盡表述。
作為環境地質工作，對滑坡應作長期觀測和必要防治，以防再度複活，尤其在雨季、暴雨、山洪會導致滑坡體的再度滑動甚致形成泥石流造成對建築及人員的重大傷害。
四、采煤沉陷
因地下采煤導致地表發生沉陷，其波及範圍及規律如下：
（一）采動地表岩移表現形式
山腳樹礦自開采以來，開采麵積達325萬平方米，受采動影響的區域麵積達425萬平方米。按影響程度來分，采動影響區可分為非塌陷區和塌陷區兩類。非塌陷區地表岩移較輕微，僅出現細小的裂紋和沉陷，耕地、房屋等基本上不受損害。塌陷區地表岩移則尤為劇烈，主要表現為以下幾種方式：
①房屋受損：房屋多數出現牆體開裂、門窗歪斜、地基下沉、成為危房；②山體崩塌：③土地劇烈沉陷；④地表開裂，往往沿回采工作麵走向產生大量的裂縫，裂縫一般寬2～4米，深度5～50米，長100～400米，同時沿回采工作麵伴有大量直徑2～6米，深2～10米的呈串珠狀分布的陷坑；⑤陡岩活動，引發潛在危害村莊的岩體活動。
（二）采動地表岩移相關參數
2003年山腳樹礦在北采區121515采麵相應地表進行地表岩移觀測,經觀測整理分析,該區域采動地表岩移參數如下：上山塌陷角（r）63°～ 68°，一般65°；下山塌陷角（r）65°～70°，一般68°，走向塌陷角70°～ 79°，一般73°；表土層、塌陷角一般45°。
（三）采動地表岩移與開采時間的關係
　　　1996年山腳樹礦開始著手采動地表岩移活動的跟蹤調查，對以下幾個工作麵的開采沉陷時間關係統計如下表：

從表中可以看出，在時間關係上，從開始回采1～2個月後，地表發生沉陷，采麵停采1～3個月後，沉陷達到最大，以後逐漸穩定。空間上，當采麵推進100～150米後，地表開始沉陷。在重複采動的情況下，地表岩移緊隨采麵的回采發生，甚為緊密。
（四）影響采動地表岩移的相關因素
　　1、采煤方法、采高及開采規模
1983年以前，受開采技術限製，山腳樹礦生產采麵規模較小（90米左右），采高一般都在1.5米至2.0米之間，開采充分度不高，地表的下沉量及變形較輕微。表土層較厚地區采動波及範圍內基本無大的活動跡象。隨著采麵的下延和采煤方法的改進、開采的範圍和開采規模增大，特別是對采空區下部煤層的重複開采引發的地表活動更為劇烈，地表產生大量的裂縫陷坑，個別地方則產生崩塌等現象。
　　2、采礦地質條件
按照最大裂隙帶計算公式Hf=100M/（3.3n+3.8）±5.1米（式中Hf：最大裂隙高度、M：累計采厚，n:煤分層數）計算。山腳樹礦開采範圍內最大裂隙帶最大值63米，最小值47米，而開采範圍內距地表垂深最小為100米、平均650米，從最大裂隙帶的計算值及開采深度關係看，開采對地表的破壞應該不大，至少裂隙帶達不了地麵（沉陷盆地除外），但是由於區內斷層發育，且多數出露地表，地形高低不平，地表岩移差異大，造成了采空區範圍斷層發育地帶地表均遭受不同程度的損害、岩移變得劇烈複雜，規律受到破壞。
五、地溫和地壓
　　　原報告沒有地溫，地壓方麵的測試資料，根據山腳樹礦曆年生產情況，礦井地溫在18℃—22℃，無地溫及地熱帶，但在今後生產過程中，應開展地熱增溫率測試工作。在曆年生產實踐中，未發生過衝擊地壓現象，但隨采掘深度的加大，應重視地壓的測試和防範。
六、環境地質評價
　　　礦井現已進入深層開采，井下開拓至1200米水平，還將拓展至1100米水平，由於礦區地表地形複雜，高差懸殊，深層開采應注意地麵塌陷，物別應對現有的8個滑坡應作重點防治，以免造成對環境及人員的危害。
　　　井田地處地震烈度6度區，區域穩定性較好，井田的8個滑坡是地質災害隱患；井田內無重大汙染物；礦井屬超級瓦斯礦井，煤塵有爆炸危險，個別煤層有不易自燃傾向。井田地質環境質量中等。

第五節 開采技術條件小結
一、水文地質
　　　井田範圍屬中高山地形地貌，溪溝發育，有利於地表水排泄，不利於大氣降水的滲入補給。煤炭資源/儲量埋藏於侵蝕基準麵以上。煤係地層及煤層頂底板岩層富水性弱，井田水文地質條件屬簡單類型。
二、工程地質
井田煤係地層為半堅硬層狀碎屑岩類夾軟弱夾層岩組；煤係地層底板為塊狀堅硬的玄武岩組，頂板為半堅硬層狀碎屑岩類夾軟弱夾層岩組。地質構造發育，斷裂切割煤層。井田工程地質條件屬中等類型。
三、環境地質
　　　礦井已進入深部開采，對地表地質環境破壞不大，但滑坡發育；礦井排水循環使用，區內無重大汙染。煤層瓦斯含量大，屬高瓦斯礦井，煤塵有爆炸危險，煤層不易自燃；礦井地處地震烈度6度區，井田地質環境屬中等類型。
　　　綜合評價，井田開采技術條件屬中等類型。

第七章 資源/儲量估算
第一節 資源/儲量估算範圍和工業指標
一、資源/儲量估算範圍
南以拖長江鐵路保安煤柱南側線為界，此至F20斷層上盤，淺部起風氧化帶下界或工業建築煤柱線下界，深部至+1100米水平。
　　　南、北井分界：地表與F18斷層為界劃分。因F18斷層深部延伸至909號鑽孔附近消失，深部為F108斷層為南、北井分界。
　　　F20斷層至F15-1煤層間塊段，發育有F25、F15-2、F15-4、F402等斷層，其中F20斷層落差150米，F15-1落差70米，F25落差20米，六條斷裂的擠壓作用，至使該塊段煤層厚度較薄，多為不可采，故F20斷層至F15-1斷層塊段，在作資源/儲量估算時，一律視為預測資源量334（？），對+1100米水平以下至礦界塊段，作預測資源量334（？）估算。
二、工業指標：
　　　執行《煤、泥炭地質勘查規範》DZ/T0215-2002規範，煤焦用煤工業指標如下：
　　　最低可采厚度：≥0.7m
　　　最高灰分Ad：40%
　　　最高硫分St,d：3%
　　　最低發熱量Qnet,d：12.5MJ/kg

第二節 資源/儲量分類
一、原儲量級別與現行資源/儲量類別的套改
　　　本礦曆年來按照《礦井地質規程》第三十二條指出的，“參照表5中規定的數據執行”和《生產礦井儲量管理規程》第十三條的“一般地區儲量計算標準”中規定的條款執行，進行煤層儲量級別的劃分，煤層儲量級別劃分為A、B、C、D四級。本報告按《煤、泥炭地質勘查規範》DZ/T0215-2002、《固體礦產資源/儲量分類》GB/T 17766-1999，進行儲量類別套改，原A+B級儲量套改為探明的（可研）經濟基礎儲量111b；原C級儲量套改為控製的經濟基礎儲量（122b）；原D級儲量套改為推斷的內蘊經濟資源量。詳見表7-2-1

二、礦井勘探類型的確定
　　　從礦井構造特征看，1350米水平以上斷層發育，屬Ⅲ類即為複雜構造類型；礦井斷層多數延至1350米水平以下，即尖滅和消失，因此1350米水平以下斷層不發育，為中等至簡單構造的單斜層，屬Ⅱ-Ⅰ類，即中等至簡單構造類型。
　　　從可采煤層穩定程度看，10號、12號、18號、18-1號煤層為穩定煤層；15號、19號、20號為較穩定煤層。礦井地質條件定為Ⅱ類，即較穩定煤層類型。
　　　綜合評定：礦井1350米水平以上勘探類型為Ⅲ-2類，即複雜構造、煤層較穩定類型，按規範其探明的（可研）經濟基礎儲量（111b）的基本線距小於250米；控製的經濟基礎儲量（122b）基本線距為250～500米。
　　　礦井1350米水平以下勘探類型為Ⅱ-2類型，即構造中等至簡單的較穩定煤層類型。按規範其探明的（可研）經濟基礎儲量（111b）的基本線距為250～500米；控製的經濟基礎儲量（122b）的基本線距為500～1000米。

第三節 儲量計算的方法、有關參數的確定和塊段劃分的原則
一、儲量計算的方法
　　　本礦煤層為傾向30度至130度的單斜層，傾角比較平緩一般8至15度，選擇在煤層底板等高線平麵投影圖上估算資源/儲量。
　　　儲量計算公式為：Q=S×secα×M×D
　　　式中：Q——塊段儲量（萬噸）
　　　 S——塊段水平投影麵積（萬米2）
　　　 secα——塊段傾角割函數
　　　 α——塊段煤層真傾角，取其平均值（度）
　　　 M——塊段儲量計算煤層厚度（米）
　　　 D——煤層容重（噸/米2）
二、儲量計算參數的確定
　　　1、保安煤柱的確定：根據規程規定，鐵路、河流、井筒、工業廣場、地麵主要建築物等，應列入開采保護對象，按有關規定參數留設保安煤柱。保安煤柱已於1992年修編生產礦井地質報告時予以留設，此次不再重新進行此項工作。煤柱留設範圍參看各可采煤層儲量計算圖。
　　　2、煤層厚度的采用：除個別點的煤層厚度采用鑽探厚度外，絕大部分采用電測厚度，有巷道實際控製煤層厚度的地方選點與其進行綜合評定，煤層可采邊界用插入法圈定，複雜結構煤層的儲量計算厚度按照《煤、泥炭地質勘查規範》中8、4條款規定計算其煤層真厚度。
　　　3、容重的確定：各可采煤層容重的確定，采用原盤江礦務局生產技術處編印的“盤江礦務局各煤田可采煤層容重統計表”中提供的數據使用，見“表7-3-l”。

　　　4、塊段平麵積的確定
　　 塊段平麵積采用求積儀測定，三次測出結果誤差小於2‰，取其平均值。
　　　5、煤層傾角
　　 見煤點實測傾角，取平均值，或在煤層底板等高線圖上量取等高線間平距與相應的高差值經計算而得。
三、塊段劃分的原則
根據煤層的厚度、斷層切割的自然塊段，結合煤質牌號等分水平含量計算塊段。

第四節 參與資源/儲量估算的煤層
92年生產地質報告，經過綜合評定，參與資源/儲量估算的煤層有3號、4號、10號、12號、15號、17號、18號、18-1號、19號、20號、22號、24號等12個煤層。其中3號煤層由於開采技術條件複雜，經濟效益差等原因將其儲量轉為暫不能利用儲量；4號煤層由於原煤樣灰分在37.86%至46.80%之間，平均灰分達到41.58%，超過工業指標的灰分標準，將其儲量轉為暫不能利用儲量；10號煤層由於地質構造複雜，煤層往往被斷層切割成零星塊段，且煤層有分叉現象，開采技術條件差、經濟效益低，所以將F909斷層以北+1350米以上部分不予計算儲量，把F20斷層下盤至F15-1斷層上盤之間的儲量轉為暫不能利用儲量。
本次生產地質報告，對不可采煤進行綜合評定如下：
3號煤層：為局部可采煤層，煤層厚度0.30至1.30米，北井極少部分可采，大部不可采 ；南井局部可采，但斷裂極為發育，開采技術條件複雜，經濟效益差，本次不予估算資源/儲量。
4號煤層：為複雜結構煤層，煤層厚度0.35至2.14米，厚度變化較大；含夾石兩層，厚0.1至3.50米，該煤層南采區局部可采，北采區少數鑽孔控製極少部分可采。可采塊段零星不成片屬極穩定煤層。灰分在37.86%至46.80%之間，平均41.58%，超過工業指標的灰分標準，本報告不予估算其資源/儲量。
17號煤層：為複雜結構煤層，含夾矸1至4層。煤層厚0.17至3.55米，但厚度變化大，不穩定，多數見煤點厚度不可采，局部地區可采。本報告予估算其資源/儲量。
22號煤層：為複雜結構煤層，煤層厚度0.24至1.51米，該煤層的層間距變化大，標誌層不明顯，不易對比，煤層厚度不穩定，大部分地區不可采。該煤層原煤硫分2.27～5.22%，屬高硫煤，超標數據占多數，本報告不予估算其資源/儲量。
　　　24號煤層：為複雜結構煤層，含有1至3層夾石，煤層厚0.19至2.07米，厚度不穩定，隻南井少部分地區可采。該煤層含硫分較高2.86～4.96%，為高硫煤，超標數據占多數。本報告不予估算資源/儲量。
　　　經過上述綜合評定，本地質報告參與資源/儲量估算的煤層有10號、12號、15號、17號、18號、18-1號、19號、20號等8個煤層。

　　　第五節 資源/儲量估算
一、資源/儲量估算結果（見表7－5－1）
（一）全礦井資源/儲量
　　　經計算，井田資源/儲量總量為22563萬噸，含預測資源量（334？）9363萬噸，探明的、控製的及推測的地質資源/儲量13200萬噸，其中探明的（可研）經濟基礎儲量（111b）1918萬噸，占總量的15%；控製的經濟基礎儲量（122b）3608萬噸，占總量的27%；推斷的內蘊經濟資源量（333）7674萬噸，占總量的58%。探明的及控製的經濟基礎儲量（111b+122b）5525萬噸，占總量的42%。
（二）南井資源/儲量
　　　南井資源/儲量總量為8941萬噸，含預測資源量（334？）3400萬噸，探明的、控製的及推測的地質資源/儲量5541萬噸，其中探明的（可研）經濟基礎儲量（111b）734萬噸，占13%；探明的經濟基礎儲量（122b）1516萬噸，占27%；推斷的內蘊經濟資源量（333）3291萬噸，占60%。探明的及控製的經濟基礎儲量（111b+122b）2250萬噸，占40%。
（三）北井資源/儲量
北井資源/儲量總量為13622萬噸，含預測資源量（334？）5963萬噸，探明的、控製的及推測的地質資源量7569萬噸，其中探明的（可研）經濟基礎儲量（111b）1184萬噸，占16%；控製的經濟基礎儲量（122b）2092萬噸，占27%；推斷的內蘊經濟資源量（333）4383萬噸，占57%。探明的及控製的經濟基礎儲量（111b+122b）3276萬噸，占43%。
二、分水平資源/儲量
　　　從山腳樹礦井分水平煤層資源/儲量計算表可以看出各水平的資源/儲量分配：
1、1350米水平以上：資源/儲量3011萬噸，占全礦井資源/儲量的13%。其中探明的（可研）經濟基礎儲量（111b）613萬噸，占全礦同類別儲量的32%；控製的經濟基礎儲量（122b）898萬噸，占全礦同類別儲量的25%；探明的及控製的經濟基礎儲量（111b+122b）1511萬噸，占全礦同類別儲量的57%；推斷的內蘊經濟資源量（333）789萬噸，占全礦同類別資源量的10%。
2、1350～1200米水平：資源/儲量6304萬噸，占全礦資源/儲量的28%。其中探明的（可研）經濟基礎儲量（111b）1305萬噸，占全礦同類別儲量的68%；控製的經濟基礎儲量（122b）2599萬噸，占全礦同類別儲量的72%；推斷的內蘊經濟資源量（333）2096萬噸，占全礦同類別儲量的27%。
3、1200米～1100米水平：資源/儲量4900萬噸，占全礦資源/儲量的22%。控製的經濟基礎儲量（122b）111萬噸，占3%。推斷的內蘊經濟資源量（333）4789萬噸，占全礦同類別資源量的62%。
　　4、1100米以下至礦界：預測資源量334？8348萬噸。
三、分煤厚、分傾角、分煤種資源/儲量
　　　從表6-7-2看出：全礦資源/儲量22563萬噸，其中工業資源/儲量11665萬噸，占總量的52%。
1、按煤層厚度分：
煤層厚度小於1.3米的可采資源/儲量2296萬噸，占10%；煤層厚度1.3～3.5米的可采資源/儲量20267萬噸，占可采總量的90%。
2、按煤層傾角分：
全礦煤層傾角均小於25度。
3、按煤種分：
肥煤（FM）706萬噸，占可采總量的3%；氣肥煤（QF）9826萬噸，占可采總量的44%；1/3焦煤（1/3JM）12031萬噸，占53%。
第六節 資源/儲量估算中需要說明的問題
一、本次資源/儲量估算執行的規範是：
1、《煤、泥炭地質勘查規範》（DZ/T 0215-2002）
2、《固體礦產資源/儲量分類》（GB/T 17766-1999）
3、《煤炭工業礦井設計規範》（GB/T 50215-2005）
二、關於儲量級別與資源/儲量類別的套改
　　　礦井曆年執行的規範是《礦井地質規程》（試行）煤炭工業部（84）煤生字第670號；《生產礦井儲量管理規程》（試行）（83）煤生字第1257號儲量級別為A、B、C、D及表內、表外礦。
　　　本次生產地質報告執行新規範，儲量類別進行套改，原A+B級儲量套改為探明的（可研）經濟基礎儲量（111b）；原C級儲量套改為控製的經濟基礎儲量（122b）；原D級儲量套改為推斷的內蘊經濟資源量（333）。
三、關於工業資源/儲量的計算
　　　按《煤炭工業礦井設計規範》，礦井工業資源/儲量，包括探明的儲量全部，控製的資源/儲量全部，及推斷的資源量大部。而《生產礦井儲量管理規程》規定的工業儲量是指A、B、C各級儲量之和。因此本報告計算的礦井工業資源/儲量，包括了原D級儲量（套改為333）的80%，（可信度係數取0.8)。

第七節 資源/儲量的探采對比與利用情況
　　　據礦山台帳，截止2007年12月，山腳樹礦累計探明資源/儲量為13262萬噸，期未保有資源/儲量9933萬噸，動用資源/儲量3329萬噸，礦井累計采煤量為1645萬噸，占動用量的49%。實際損失量為1684萬噸，占動用量的51%。
　　　截止2007年12月，山腳樹礦期末保有資源/儲量9933萬噸，其中探明的（可研）經濟基礎儲量（111b）1619萬噸，占總量的16%；控製的經濟基礎儲量（122b）2811萬噸，占總量的28%；探明的及控製的經濟基礎儲量（111b+122b）4430萬噸，占總量的45%；推斷的內蘊經濟資源量（333）5503萬噸，占總量的56%。工業資源/儲量8832萬噸，可采資源/儲量為：6315萬噸。若礦井設計生產能力為年產180萬噸，儲量備用係數取1.4，礦井服務年限為25年。
　　　山腳樹礦的資源/儲量探采對比及利用情況詳見“山腳樹礦井曆年資源/儲量利用情況統計表”。見（表7-7-1）。礦井分煤厚、分傾角、分煤種資源/儲量，見表7-7-2。

第八章 礦床開發經濟意義概略研究
第一節 煤炭資源市場簡況
隨著全球經濟的發展，能源需求日益增加。目前世界石油價格居高不下，已實破100美元/桶大關，導致能源類資源價格上漲。我國經濟幾年來保持著8%左右的增長速度，煤炭需求量日益增加，占我國能源消費70%左右的煤炭資源產業利潤不斷攀升，為確保我國煤炭生產和供應安全、穩定地發展，2007年國家出台了《煤炭產業政策》，提高煤炭行業準入門檻，規定了新建、改擴建礦井生產規模。雲貴兩省是我國13個大型煤炭基地之一，提高煤炭的持續，穩定供給能力是《政策》的要求。因此，本礦擬擴建提高生產規模，順應了《政策》要求和市場的需要。
第二節 礦井資源/儲量可選性及礦床開采技術條件
一、礦井資源/儲量
　　　經本次估算，礦井煤炭地質資源量13200萬噸，其中探明的經濟基礎儲量（111b）1918萬噸，占15%；控製的經濟基礎儲量（122b）3608萬噸，占27%；推斷的內蘊經濟資源量（333）7674萬噸，占58%；探明的和控製的經濟基礎儲量（111b+122b）5525萬噸，占42%。
　　　礦井資源/儲量為礦井提高生產能力的改擴建提供資源/儲量保證。
二、礦井煤的可選性
　　　礦井主采煤層多與易選和中等可選，通過礦井煤層配采配煤入洗後硫分均低於0.5%，洗後主要產品：12號精煤灰分9%，作冶金配煤；15號精煤灰分12.5%，供化工及其它行業；混煤灰分32%，供電廠發電。
三、礦井開采技術條件
　　　礦井水文地質條件簡單，工程地質條件中等，環境地質條件中等，礦井有高瓦斯，煤層按有煤與瓦斯突出危險性，礦井按煤與瓦斯突出礦井進行管理，開采技術條件中等。
第三節 礦井供水、供電、交通運輸等外部條件概況
礦井自1966年開發、開采至今達41年，礦井的供水、供電及交通運輸等外部條件已能滿足礦井年產180萬噸生產能力的需求。
第四節 礦井改擴建規模及服務年限
一、礦井改擴建規模
　　　礦井設計45萬噸/年，1980年生產能力達產；1989年具50萬噸/年生產能力，經1999～2006年的建設，礦井具備150萬噸/年生產能力，目前，計劃改擴建達180萬噸/年生產能力。內外部條件已具備。
二、礦井服務年限
（一）礦井地質資源/儲量
經估算，礦井地質資源/儲量13200萬噸。其中探明經濟基礎儲量（111b）1918萬噸，控製的經濟基礎儲量（122b）3608萬噸，推斷的內蘊經濟資源量（333）7674萬噸。
（二）礦井工業資源/儲量
按《煤炭工業礦井設計規範》，礦井工業資源/儲量計算公式如下：
礦井工業資源/儲量=111b+122b+333K
注：K為可信度係數，取0.7～0.9。地質構造簡單，煤層賦存穩定的礦井，K值取0.9；地質構造複雜、煤層賦存不穩定的礦井，K值取0.7。本礦井地質構造複雜程度中等偏簡單，煤層賦存穩定～較穩定，K值取0.8。
將礦井相關類別地質資源/儲量數據代入上式：
　　　礦井工業資源/儲量=1918+3608+7674×0.8=11665萬噸
（三）礦井設計資源/儲量
　　　按《煤炭工業礦井設計規範》，礦井工業資源/儲量減去設計計算的斷層煤柱，防水煤柱，井田境界煤柱、地麵建（構）築物煤柱等水文煤柱損失量後的資源/儲量，稱為礦井設計資源/儲量。
　　　本礦井的永久煤柱已於92年礦井地質報告中留設，故本次修編報告永久煤柱損失量未作重複計算。
　　　礦井設計資源/儲量=礦井工業資源/儲量-永久煤柱=11665萬噸
（四）礦井設計可采儲量
　　　按《煤炭工業礦井設計規範》，“礦井設計資源/儲量減去工業場地和主要井巷煤柱的煤量後乘以采區回采率，為礦井設計可采儲量。
　　　前述保護煤柱的煤量，本報告采用《山腳樹礦井曆年儲量利用情況統計表》中的損失量數據：704萬噸。
　　　礦井設計回采率，中厚煤層為80%。
　　　礦井設計可采儲量=（礦井設計資源/儲量－704萬噸）×0.8
　　　 =（11665-704）×0.8=8769萬噸
（五）礦井服務年限

　　　注：本礦井地質構造複雜程度中等，儲量備用係數取1.4。

第五節 礦井經濟效益估算
　　　礦井的產品為原煤，根據礦井目前生產成本實際情況，采礦全成本200元/噸，原煤銷售價為400元/噸，稅率15%。
一、礦井潛在經濟價值以下式計算：
Q=X·S·F
式中：Q——潛在價值
X——銷售價400元/噸
S——礦井年生產能力180萬噸/年
F——礦井服務年限35年
Q=400×180×35=72000×35=252億元
礦井潛在經濟價值252億元。
二、稅後年利潤
　　　稅後年利潤=（銷售價－全成本－稅費）×年生產能力
　　　據山腳樹礦數據，煤炭銷售價400元/噸，全成本200元/噸，稅率15%，原煤銷售稅費60元/噸，數據代入公式：
　　　稅後年利潤=（400－200－60）×180萬噸
　　　 =140元×180萬噸
　　　　　　　　　　=25200萬元
　　　 =2.52億元
　　　年創稅：10800萬元，即1.08億元。
　三、稅後總利潤：
稅後總利潤=稅後年利潤×服務年限
=2.52億元×35
=88.2億元
稅後總利潤:88.2億元
總創稅:37.8億元

第九章 結 論
　　　一、本次生產地質報告的依據是：礦井範圍內的地質勘探報告，83年礦井生產地質報告，92年礦井生產地質報告，2003年、2006年礦井三維地震勘探報告、礦井曆年井巷實見資料。原始資料可靠，內容豐富，完備程度高，質量符合規範要求，為本報告的編製提供堅實基礎。
　　　二、礦井1350米以上水平斷裂構造發育，1350米以下斷裂多數尖滅或消失，故深部構造簡單，為總體東傾的單斜層，1100米以下至礦界煤層仍穩定延伸，其預測資源量，即為礦井範圍內的遠景資源量，一但提高控製程度，就是可利用資源/儲量。
　　　三、礦井開采技術條件中等，煤層瓦斯的開發利用變廢為寶已初見成效，但開發力度仍需加強。因開采而引起的地表沉陷，應采取必要措施回填，綠化還林。
　　　四、礦井技改設計年生產能力180萬噸，技改內外部條件具備服務年限，達產後將具180億元的潛在經濟價值；稅後年利潤2.52億元，年納稅額1.08億元，具較好的經濟效益。
　　　五、存在問題及建議
　　　由於煤層氣資源的相關資料較少，本次生產地質報告，未對礦井煤層氣資源作必要的研究和論述，也未作礦井煤層氣地質資源量的估算。
　　　建議礦井下一步應加強此項工作，為煤層氣的開發利用提供較為充分的地質依據。
