錢營孜煤礦3213工作麵回采期間兩巷礦壓規律觀測初步方案

　　　3213工作麵回采期間兩巷礦壓規律觀測初步方案
1 礦壓監測目的與觀測內容
　　　1）表麵位移：觀測3213工作麵運輸巷與回風巷回采期間巷道圍岩變形，包括兩幫、頂底及頂板相對位移量，總結巷道在回采期間礦壓顯現規律。
　　　2）圍岩內部裂隙發育：通過應用岩層鑽孔探測儀，掌握圍岩內部離層與變形規律，總結回采期間巷道圍岩內部裂隙發展發育規律。
2 所需儀器設備
　　　對於本次礦壓觀測設計，所需儀器設備表1。

　　3 測站布置

　　1)巷道表麵位移觀測

　　在3213運輸巷與回風巷內各布置2個表麵位移測站，第一個測站距工作麵30 m，測站之間相隔20 m，每個測站布置2個測麵，測麵間距1.0 m。測站布置如圖1所示。

　　在每個測麵的頂、底板和兩幫的中部各布置1個測點。采用“十字測量法”，使用鋼尺進行量測，主要觀測內容包括頂底板相對移近量、兩幫的相對移近量，和頂板下沉量。巷道表麵位移測站的觀測，每天觀測1次，每次觀測除記錄上述內容外，還需注意記錄觀測時間、測站與工作麵的距離等。

　　巷道表麵位移觀測基點要求牢固可靠，基點使用Φ20×500 mm錨杆或木楔，外露長50 mm，並用半卷樹脂藥卷錨固。在巷道底板布置測點時，出露長度以不影響行人和超出軌道麵為宜，且頂板點與底板點之間要垂直，錯距不得超過3 mm。如果現場實際條件允許，測站頂板及兩幫基點可用已打好的錨杆代替。測點A、C位置應在巷幫中點，B、D位置位於頂底中心，如圖1所示。若有管路或風筒影響時，A、C離巷道底板不低於1.3m。測站位置見圖3。

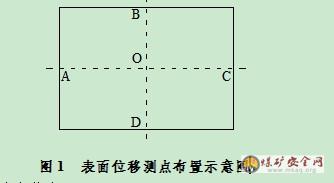

　　圖1 表麵位移測點布置示意圖

　　2)巷道圍岩內部裂隙發育

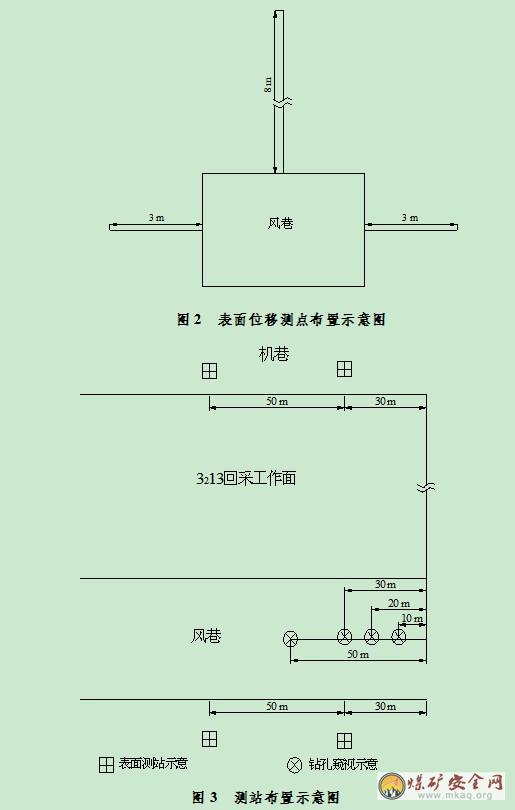

　　在3213工作麵回風巷布置4個測站，距離工作麵距離分別為10 m、20 m、30 m和50 m，分別觀測頂板和兩幫，鑽孔深度頂板8 m，兩幫3 m，探測孔測站布置見圖3。

　　　布置測站時應遵循以下原則：
　　　1）各測站安裝後，應用紅色或者其他醒目顏色塗料表明；
　　　2）探測孔孔徑要大於探測頭直徑，一般不應小於32 mm；探測孔要求平直，避免出現台階孔，打孔後需用高壓氣或水將孔衝洗幹淨。
