主通風機司機安全操作規程
一、上崗條件及崗位要求
1.主通風機司機必須經過專業技術培訓和01manbetx 教育，經考試合格後，方可獨立工作。工作時，必須持證上崗。
2、司機必須熟悉設備性能、供電係統，正、反風回路係統和各風門的用途，並熟練掌握其操作程序。
3、司機必須掌握機房內AYJC型礦井主通風機性能在線測試與故障診斷係統的操作與維護。如有異常，監測係統會發出報警，並提示具體故障內容，司機必須及時彙報調度室。其中，電機軸承溫度不超過70℃,電機三相繞組溫度不超過90℃，震動不得超過200μm。熟悉檢測內容的正常數值，如有突出變化必須及時向調度室彙報。
4、起、停主通風機必須按調度室的指示執行並認真填寫記錄。
二、安全規定
1.主通風機型號及有關規定：
(1)a.主通風機為對旋軸流式通風機，風機型號：FBCDZ-10-NO320，葉輪直徑：3.2m。
b.風機配用兩台電動機，現在隻用1#電機，電機型號為：YBF710-10/630KW，功率為630KW，額定電流為49.7A。
2.司機嚴禁修改或刪除計算機內程序或文件，不得利用計算機做與工作無關的事情。
3.當因檢修或故障風機全部停電時，司機應將檢測係統計算機正常關閉，待風機正常運轉後，再啟動計算機並運行監測係統。
4.主通風機箱式變電站內嚴禁存放易燃易爆物品，箱式變電站內防火設備應齊全、完好。風門間內禁止存放任何物品，以防止吸入風機。
5.司機每班必須檢查電話是否暢通，交接班時間向調度室彙報上崗情況。
6.司機必須清楚供電電源線路送電情況及電源電壓是否正常。
7.司機嚴禁擅自離崗，不得在崗從事與工作無關事情。
8.司機必須現場交接班，交清接明風機的運轉情況及注意事項。雙方在運轉記錄上簽字。發現接班人精神不振或班前飲酒，交班人應拒絕交班，並向調度室彙報。
三、係統及工況介紹
(一)係統介紹

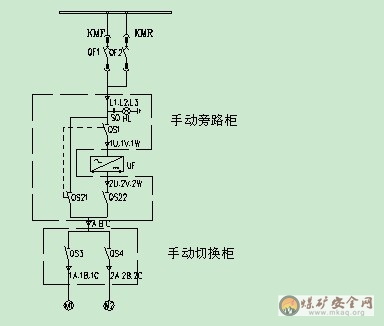

1、硬件組成及主回路圖
該變頻係統由手動旁路櫃、手動切換櫃、變壓器櫃和單元櫃組成(變壓器櫃與單元櫃合稱變頻櫃)。
2、聯鎖介紹
(1)變頻器與手動旁路櫃的聯鎖;
(2)合閘允許：串入高壓開關櫃接觸器(或斷路器)合閘回路;隻有條件(變頻器無故障、旁路櫃刀閘在投入狀態(變頻投入或旁路投入)、切換櫃刀閘至少一個在投入狀態)都具備了，方可合閘;
(3)分閘信號：並入高壓開關櫃接觸器(或斷路器)分閘回路。變頻投入狀態下，變頻器故障時，分斷高壓;若強行拉開旁路櫃門，也可分斷高壓;
(4)運行信號：串入手動切換櫃的刀閘手把的電磁鎖線圈回路。變頻器運行時，電磁鎖不能使用;
(5)緊急停機：接入手動切換櫃的櫃門的行程開關的常閉點。櫃門必須要關好櫃門，變頻器方能運行;變頻器運行時，櫃門若強行拉開，變頻器立即停止。
(二)負載及工況介紹
負載為對旋風機，電機功率分別為2×630 KW/10KV，轉速593 r/min，功率因數0.78。
四、操作準備
1.主通風機各部螺絲是否緊固。
2.檢查電氣設備接地是否良好，各儀表是否正常。
3.檢查各啟動開關(操作手把)是否在停止位置，電源電壓是否符合規定。電壓波動數值不得高於額定值的7%，不得低於額定值的5%。及不高於10700V，不低於9500V。
4.備用風機的風門是否關閉，風門間內是否有雜物。
5.啟動風機前，先打開啟動風機對應的風門。
6.在線監測裝置是否開啟，顯示屏上的顯示數據是否正確。
五 、箱變內高壓開關櫃操作
1、檢查各開關是否在正確位置，接地刀閘是否已經全部斷開。
2、將“遠程/就地”轉換開關扳到“就地”位置。
3、戴上絕緣手套，穿絕緣靴，斷開接地刀閘，搖進AH01(AH16)進線櫃隔離手車，按“啟動”按鈕合上AH01(AH16)線路斷路器，主電源送電。再合上1#(2#)變頻器高壓櫃斷路器。即搖進AH05(AH11)櫃隔離手車，按“啟動”按鈕合上AH05(AH11)櫃斷路器， 1#(2#)主通風機高壓變頻器主電源得電。
六、變頻操作部分
(一)上電前的檢查工作
1、旁路櫃
(1)檢查並確認控製電源已上電;
(2)檢查並確認QS1,QS22刀閘是在合的位置(兩刀閘手把朝上);
(3)檢查並確認櫃門已關好。
2、切換櫃
(1)檢查並確認控製電源已上電;
(2)檢查並確認QS3或QS4刀閘是在合的位置(QS3，QS4兩刀閘也可同時合);
(3)檢查並確認櫃門已關好。
3、變頻器
(1)檢查並確認控製電源已上電(二次端子室左邊220V空開);
(2)檢查並確認變壓器櫃內兩個三相空開都送上(上邊為變頻器頂風機的自供電空氣斷路器，下邊為變壓器底部風機空氣斷路器);
(3)檢查並確認櫃門已關好;
(4)檢查並確認變頻器無任何故障;
(5)檢查並確認監視器麵板顯示“高壓不就緒”;
(6)檢查並確認變頻器的控製狀態，PLC控製為“遠程控製”，本地控製則為“本地控製”(顯示在監視器的右下角，若切換則需更改參數);
(7)檢查並確認變頻器的給定狀態，PLC給定為“模擬給定”，本地給定則為“本地給定”(顯示在監視器的左下角，若切換則需更改參數)。
(二)PLC遠程操作順序
1、運行變頻器時的操作順序
(1)將風門全部打開;
(2)驅動高壓櫃：送高壓至變頻器，然後確認變頻器“高壓指示信號”的反饋信號;
(3)驅動變頻器：啟動變頻器，然後確認“運行信號”的反饋信號;
(4)給定頻率：調節變頻器運行頻率，同時注意頻率的反饋信號。
2、停止運行變頻器時的操作順序
(1)斷開變頻器驅動信號：變頻器停止運行，同時“運行信號”消失;
(2)分斷高壓櫃：高壓下電，同時“變頻器高壓指示信號” 消失;
(3)給定頻率歸零。
(二)麵板操作(本地操作)順序
1、本地操作前提為本地控製和本地給定。
2、運行變頻器時的操作順序
(1)將風門全部打開;
(2)操作高壓櫃：送高壓至變頻器，然後確認“變頻器高壓指示信號”的反饋信號;
(3)操作變頻器：上高壓電後，待單元櫃上的“高壓指示”亮，且監視器顯示“係統待機”。 並依據現場需要，使用按鍵“▼”或“▲”，使頻率調到一個需要的頻率值。按監視器上的綠色的“RUN”按鈕，確認單元櫃上的“運行指示”亮，且監視器顯示“正在運行”。待運行頻率與給定頻率一致，觀察無異常方可離開。
(4)主通風機正常啟動後，啟動風機性能在線監測與故障診斷係統。步驟是：打開UPS電源開關，然後啟動計算機，待計算機啟動後，鼠標左鍵雙擊監測係統圖標，選擇正確運行角度，出現監測係統主界麵，選擇任務欄中“過程監測”項。
3、停止運行變頻器時的操作順序
(1)操作變頻器：按監視器上的紅色的“STOP/RESET”按鈕，確認單元櫃上的“運行指示”熄滅，且監視器顯示“係統待機”。 使用按鍵“▼”，使頻率減到0Hz。
(2)分斷高壓櫃：高壓下電，同時變頻器“高壓指示信號”消失。
(3)停機後注意事項
(1)停機立即打開防爆門，自然通風。
(2)02manbetx.com 停機應查明原因及時向調度室和隊值班室人員彙報，組織人員立即處理。
七、工頻(旁路)操作部分
(一)上電前的檢查工作
1、旁路櫃
(1)檢查並確認控製電源已送上;
(2)檢查並確認QS1刀閘是在分的位置，QS21刀閘是在合的位置(兩刀閘手把朝下);
(3)檢查並確認櫃門已關好。
2、切換櫃
(1)檢查並確認控製電源已送上;
(2)檢查並確認QS3或QS4刀閘是在合的位 置(QS3，QS4兩刀閘也可同時合);
(3)檢查並確認櫃門已關好。
(二)工頻運行時的操作順序
1、關閉風門;
2、驅動高壓櫃：送高壓至電機，電機啟動
3、按照工況調節風門
(三)工頻運行時的停風機順序
1、分斷高壓櫃，停電動機;
2、關閉風門。
八、反風操作部分
(一)變頻反風操作：
1、上電前的檢查工作：如第一部分;
2、設置參數：按PRG鍵，翻到“功能設置”;
(1)按ATL+或ALT-，找到“變頻器反轉”;按“▼”或” “▲”，選擇“允許”，再按SET鍵確認(必須按SET確認，否則無效)
(2)按ATL+或ALT-，找到“控製方式”;按“▼”或 “▲”，選擇“本地控製”，再按SET鍵確認(必須按SET確認，否則無效)
(3)按ATL+或ALT-，找的“給定方式”;按“▼”或“▲”，選擇“本地給定”，再按SET鍵確認(必須按SET確認，否則無效)
3、操作旁路櫃：將刀閘達到“變頻投入狀態”(兩刀閘向上)，確定“變頻投入指示”亮;
4、操作切換櫃：依據要求，操作刀閘，投入電機;
5、上高壓電;
6、變頻器啟動：上高壓電後，待單元櫃上的“高壓指示”亮，且監視器顯示“係統待機”。使用按鍵“▼”，使頻率減到負頻率，並依據現場需要，確認一個的頻率值。按監視器上的綠色的“RUN”按鈕。此時，確認單元櫃上的“運行指示”亮，且監視器顯示“正在運行”;
7、變頻器停止：待反轉達到工藝要求後，按監視器上的紅色的“STOP/RESET”按鈕。此時，確認單元櫃上的“運行指示”熄滅，且監視器顯示“係統待機”。 使用按鍵“▲”，使頻率加到0Hz;
8、高壓斷電;
9、操作旁路櫃：操作刀閘，使之恢複原有狀態;
10、操作切換櫃：操作刀閘，使之恢複原有狀態;
11、參數恢複：(反風完成後，必須進行參數恢複)按PRG鍵，翻到“功能設置”。
(1)按ATL+或ALT-，找的“變頻器反轉”;按“▼”或“▲”，選擇“禁止”，再按SET鍵確認(必須按SET確認，否則無效);
(2)按ATL+或ALT-，找的“控製方式”;按“▼”或“▲”，選擇“遠程控製”，再按SET鍵確認(必須按SET確認，否則無效);
(3)按ATL+或ALT-，找的“給定方式”;按“▼”或“▲”，選擇“模擬給定”，再按SET鍵確認(必須按SET確認，否則無效);
注意：變頻器反轉，隻能本地操作。
(二)工頻(旁路)反風操作：
1、上電前的檢查工作：同如第二部分;
2、使用反向櫃工頻(旁路)起動。
九、風機運轉過程中需檢查的項目
1.運轉部位有無異常。
2.各部溫度是否正常。電機軸承溫度不超過70℃,電機三相繞組溫度不超過90℃，震動不得超過200μm。
3. 電源電壓是否符合規定。電壓波動數值不得高於額定值的7%，不得低於額定值的5%，電流不超過其額定值。運行電流不高於49.7A。
4.各儀表指示是否正常，出現異常應及時向調度室彙報。
4.司機每小時將巡檢結果記入記錄本，不得漏記、追記。
十、注意事項
1、每次運行變頻器之前，都要到進行上電前檢查，變頻器等無異常現象方可投入運行;
2、操作高壓電器必須一人操作，一人監護;
3、操作設備主回路時必須戴絕緣手套，穿絕緣靴或站在絕緣台上。
4、高壓上電瞬間，任何人員嚴禁正對櫃體;高壓運行時，非工作人員嚴禁在變頻器室逗留;
5、嚴禁帶高壓電拉動刀閘手把，分合任何刀閘，必須高壓櫃分閘，手車搖出，方可操作;
6、嚴禁在設備高壓帶電時，用鑰匙操作任何電磁鎖;
7、變頻器高壓帶電過程中，嚴禁將變頻器的380V用戶供電斷開;
8、變頻器正常運行時，頂部風機嚴禁斷開，否則變頻器會因過熱而跳閘;
9、變頻器運行過程中，嚴禁打開變頻器高壓出線室，變頻器、旁路櫃和切換櫃的櫃門;
10、櫃門上的高壓分斷按鈕，(除緊急情況下)嚴禁在變頻運行時拍下;
11、當監視器處在屏保狀態時，點亮顯示屏時按“SET”鍵，嚴禁按其它按鍵;
12、變頻器有故障時會發出警報，變頻器的故障指示燈有兩種狀態，一是輕故障，故障指示燈為一閃一閃的狀態，此情況不影響變頻器的運行，複位排除不了，隻要檢查一下櫃門是否關緊，和查看一下變壓器的溫度和單元櫃溫度。二是重故障，故障指示燈為常亮狀態，這時候說明變頻器有重故障，如果複位排除不了的話，請與廠家聯係，並詳細說明故障現象;
13、經常查看變壓器溫度及變頻器櫃內溫度，變壓器溫度不得超過100℃，櫃溫不要超過45℃，如果溫度過高，則檢查櫃頂風機是否正常運行，濾網是否堵塞造成的溫度過高，及時進行相應的處理;
14、如果有停機機會，則將備用的單元更換到變頻器上運行，這樣可以使單元不至於長時間不用而受潮;
15、更換單元時一定要防止靜電損壞單元，同時要防止單元的光纖損壞(光纖隻能打彎不能折);
16、保持櫃內及變頻器室內清潔，變頻器濾網定時清洗，最少一個月一次(慮棉用水洗晾幹後方可放入變頻器濾網中);
17、每次停高壓後，變頻器都會報“熔斷器故障”，這是正常現象，是係統在停高壓時檢測到的現象，並非真正的熔斷器故障;
18、非正常停機(指的是沒有停變頻就直接停高壓)會產生故障，這是正常現象，複位後即正常;
19、停機順序要嚴格按照01manbetx 的順序來執行，否則對變頻和電機都有影響;
20、不要用高壓搖表測量變頻器的輸出絕緣，這樣會使功率單元中的開關器件損壞;
21、變頻反轉完成後，必須要把參數恢複;
22、操作人員要嚴格遵守01manbetx 01manbetx ;
23、非專業人員嚴禁隨意操作或改動變頻器各項參數設置。
十一、收尾工作
1、按規定認真填寫和保管好各種記錄。
2、認真搞好機房內外的環境衛生，工具、備用品擺放整齊。
